Комбінований агрегат для обробітку ґрунту та сівби

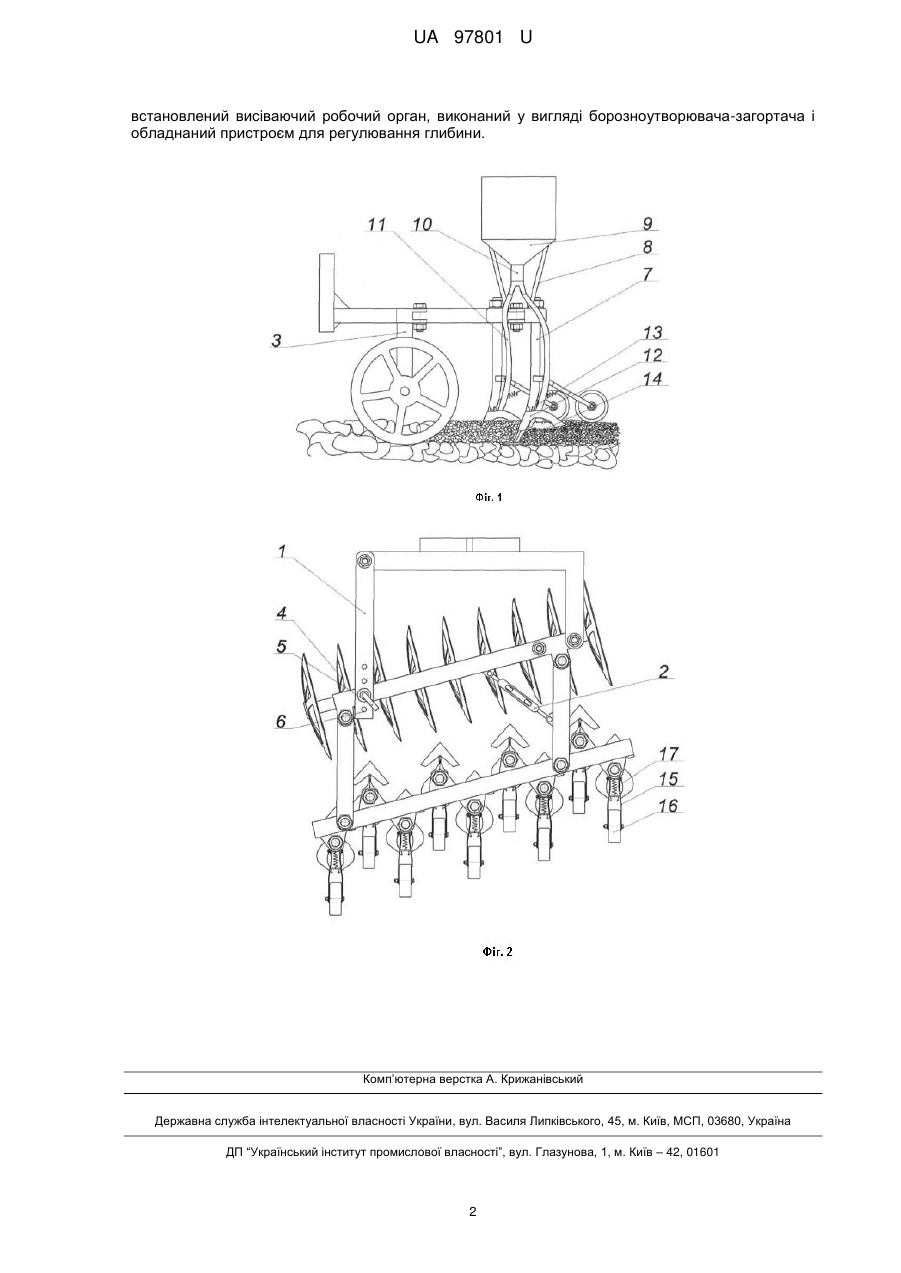

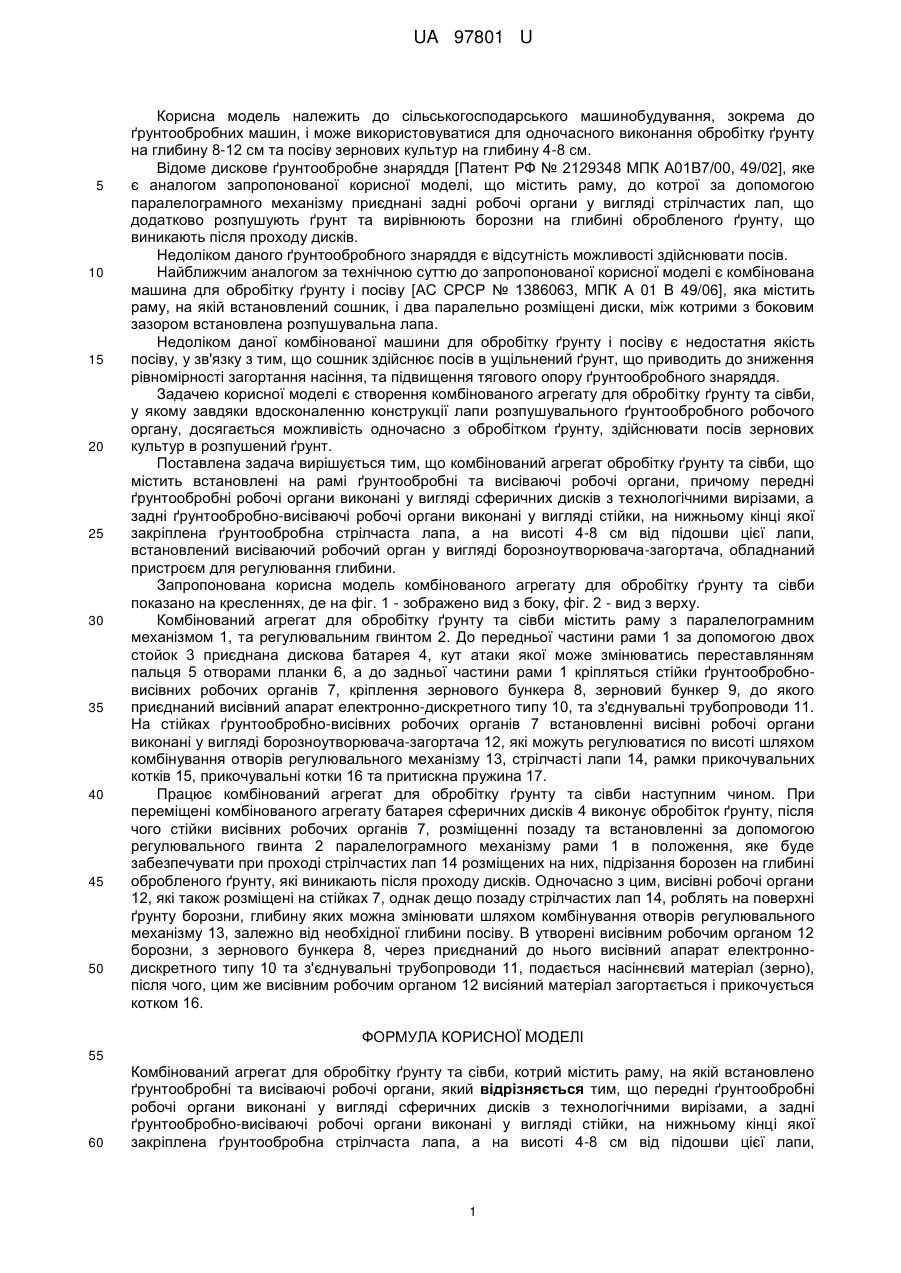

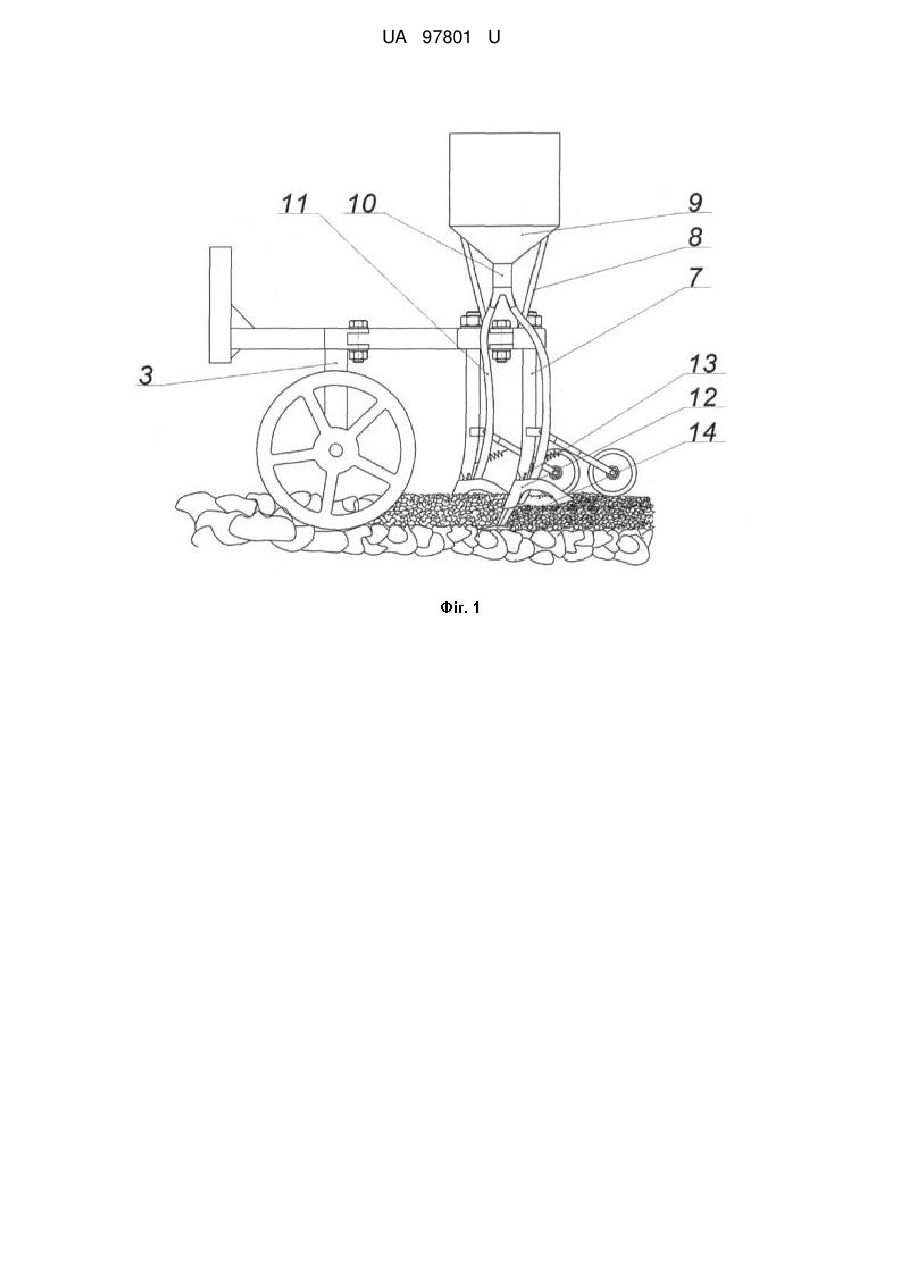

Реферат: Комбінований агрегат для обробітку ґрунту та сівби містить раму, на якій встановлено ґрунтообробні та висіваючі робочі органи. Передні ґрунтообробні робочі органи виконані у вигляді сферичних дисків з технологічними вирізами, а задні грунтообробно-висіваючі робочі органи виконані у вигляді стійки. На нижньому кінці стійки закріплена ґрунтообробна стрілчаста лапа. На висоті 4-8 см від підошви цієї лапи встановлений висіваючий робочий орган, виконаний у вигляді борозноутворювача-загортача і обладнаний пристроєм для регулювання глибини. UA 97801 U (12) UA 97801 U UA 97801 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних машин, і може використовуватися для одночасного виконання обробітку ґрунту на глибину 8-12 см та посіву зернових культур на глибину 4-8 см. Відоме дискове ґрунтообробне знаряддя [Патент РФ № 2129348 МПК А01В7/00, 49/02], яке є аналогом запропонованої корисної моделі, що містить раму, до котрої за допомогою паралелограмного механізму приєднані задні робочі органи у вигляді стрілчастих лап, що додатково розпушують ґрунт та вирівнюють борозни на глибині обробленого ґрунту, що виникають після проходу дисків. Недоліком даного ґрунтообробного знаряддя є відсутність можливості здійснювати посів. Найближчим аналогом за технічною суттю до запропонованої корисної моделі є комбінована машина для обробітку ґрунту і посіву [АС СРСР № 1386063, МПК А 01 В 49/06], яка містить раму, на якій встановлений сошник, і два паралельно розміщені диски, між котрими з боковим зазором встановлена розпушувальна лапа. Недоліком даної комбінованої машини для обробітку ґрунту і посіву є недостатня якість посіву, у зв'язку з тим, що сошник здійснює посів в ущільнений ґрунт, що приводить до зниження рівномірності загортання насіння, та підвищення тягового опору ґрунтообробного знаряддя. Задачею корисної моделі є створення комбінованого агрегату для обробітку ґрунту та сівби, у якому завдяки вдосконаленню конструкції лапи розпушувального ґрунтообробного робочого органу, досягається можливість одночасно з обробітком ґрунту, здійснювати посів зернових культур в розпушений ґрунт. Поставлена задача вирішується тим, що комбінований агрегат обробітку ґрунту та сівби, що містить встановлені на рамі ґрунтообробні та висіваючі робочі органи, причому передні ґрунтообробні робочі органи виконані у вигляді сферичних дисків з технологічними вирізами, а задні ґрунтообробно-висіваючі робочі органи виконані у вигляді стійки, на нижньому кінці якої закріплена ґрунтообробна стрілчаста лапа, а на висоті 4-8 см від підошви цієї лапи, встановлений висіваючий робочий орган у вигляді борозноутворювача-загортача, обладнаний пристроєм для регулювання глибини. Запропонована корисна модель комбінованого агрегату для обробітку ґрунту та сівби показано на кресленнях, де на фіг. 1 - зображено вид з боку, фіг. 2 - вид з верху. Комбінований агрегат для обробітку ґрунту та сівби містить раму з паралелограмним механізмом 1, та регулювальним гвинтом 2. До передньої частини рами 1 за допомогою двох стойок 3 приєднана дискова батарея 4, кут атаки якої може змінюватись переставлянням пальця 5 отворами планки 6, а до задньої частини рами 1 кріпляться стійки ґрунтообробновисівних робочих органів 7, кріплення зернового бункера 8, зерновий бункер 9, до якого приєднаний висівний апарат електронно-дискретного типу 10, та з'єднувальні трубопроводи 11. На стійках ґрунтообробно-висівних робочих органів 7 встановленні висівні робочі органи виконані у вигляді борозноутворювача-загортача 12, які можуть регулюватися по висоті шляхом комбінування отворів регулювального механізму 13, стрілчасті лапи 14, рамки прикочувальних котків 15, прикочувальні котки 16 та притискна пружина 17. Працює комбінований агрегат для обробітку ґрунту та сівби наступним чином. При переміщені комбінованого агрегату батарея сферичних дисків 4 виконує обробіток ґрунту, після чого стійки висівних робочих органів 7, розміщенні позаду та встановленні за допомогою регулювального гвинта 2 паралелограмного механізму рами 1 в положення, яке буде забезпечувати при проході стрілчастих лап 14 розміщених на них, підрізання борозен на глибині обробленого ґрунту, які виникають після проходу дисків. Одночасно з цим, висівні робочі органи 12, які також розміщені на стійках 7, однак дещо позаду стрілчастих лап 14, роблять на поверхні ґрунту борозни, глибину яких можна змінювати шляхом комбінування отворів регулювального механізму 13, залежно від необхідної глибини посіву. В утворені висівним робочим органом 12 борозни, з зернового бункера 8, через приєднаний до нього висівний апарат електроннодискретного типу 10 та з'єднувальні трубопроводи 11, подається насіннєвий матеріал (зерно), після чого, цим же висівним робочим органом 12 висіяний матеріал загортається і прикочується котком 16. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Комбінований агрегат для обробітку ґрунту та сівби, котрий містить раму, на якій встановлено ґрунтообробні та висіваючі робочі органи, який відрізняється тим, що передні ґрунтообробні робочі органи виконані у вигляді сферичних дисків з технологічними вирізами, а задні ґрунтообробно-висіваючі робочі органи виконані у вигляді стійки, на нижньому кінці якої закріплена ґрунтообробна стрілчаста лапа, а на висоті 4-8 см від підошви цієї лапи, 1 UA 97801 U встановлений висіваючий робочий орган, виконаний у вигляді борозноутворювача-загортача і обладнаний пристроєм для регулювання глибини. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
