Кальян

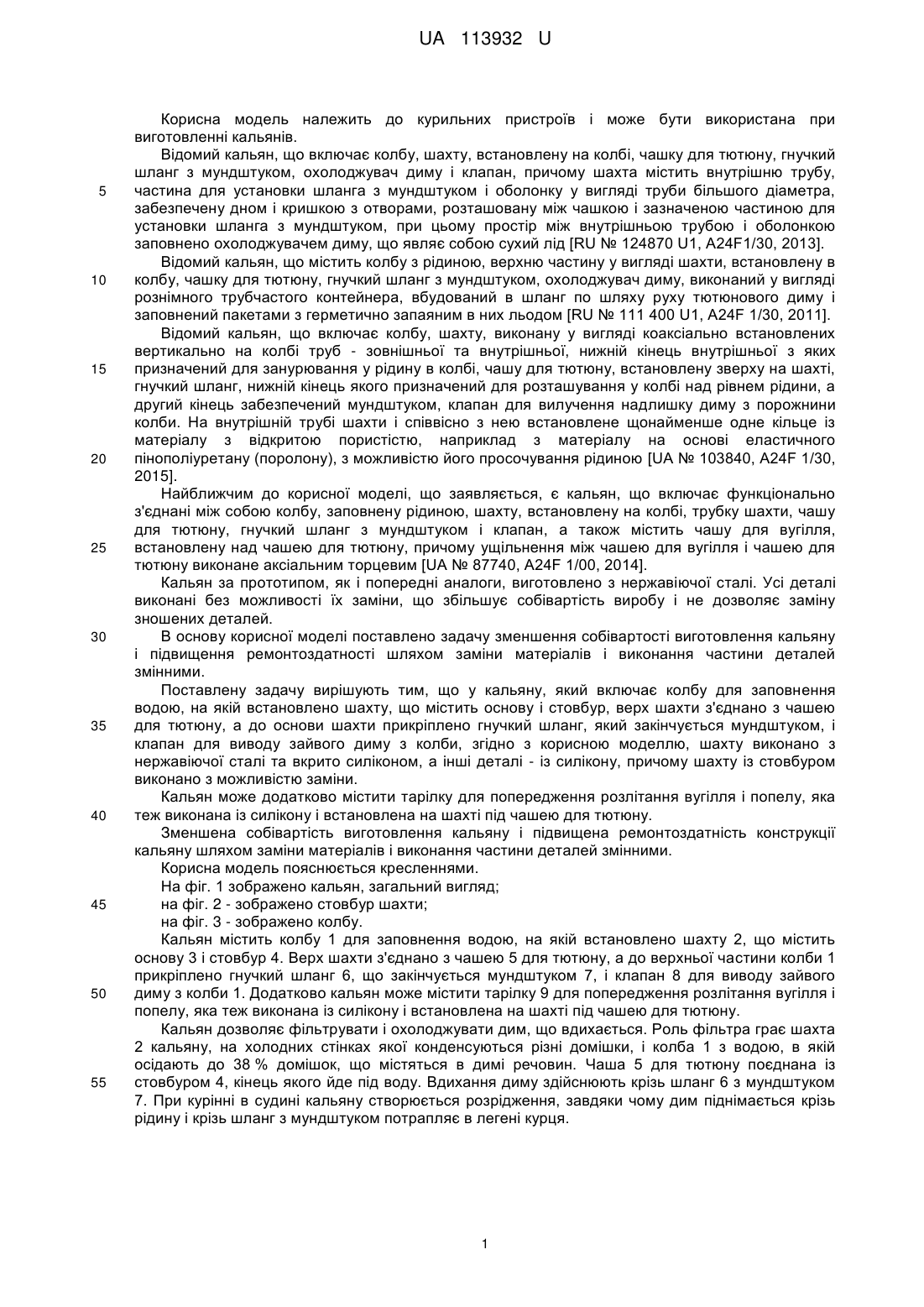

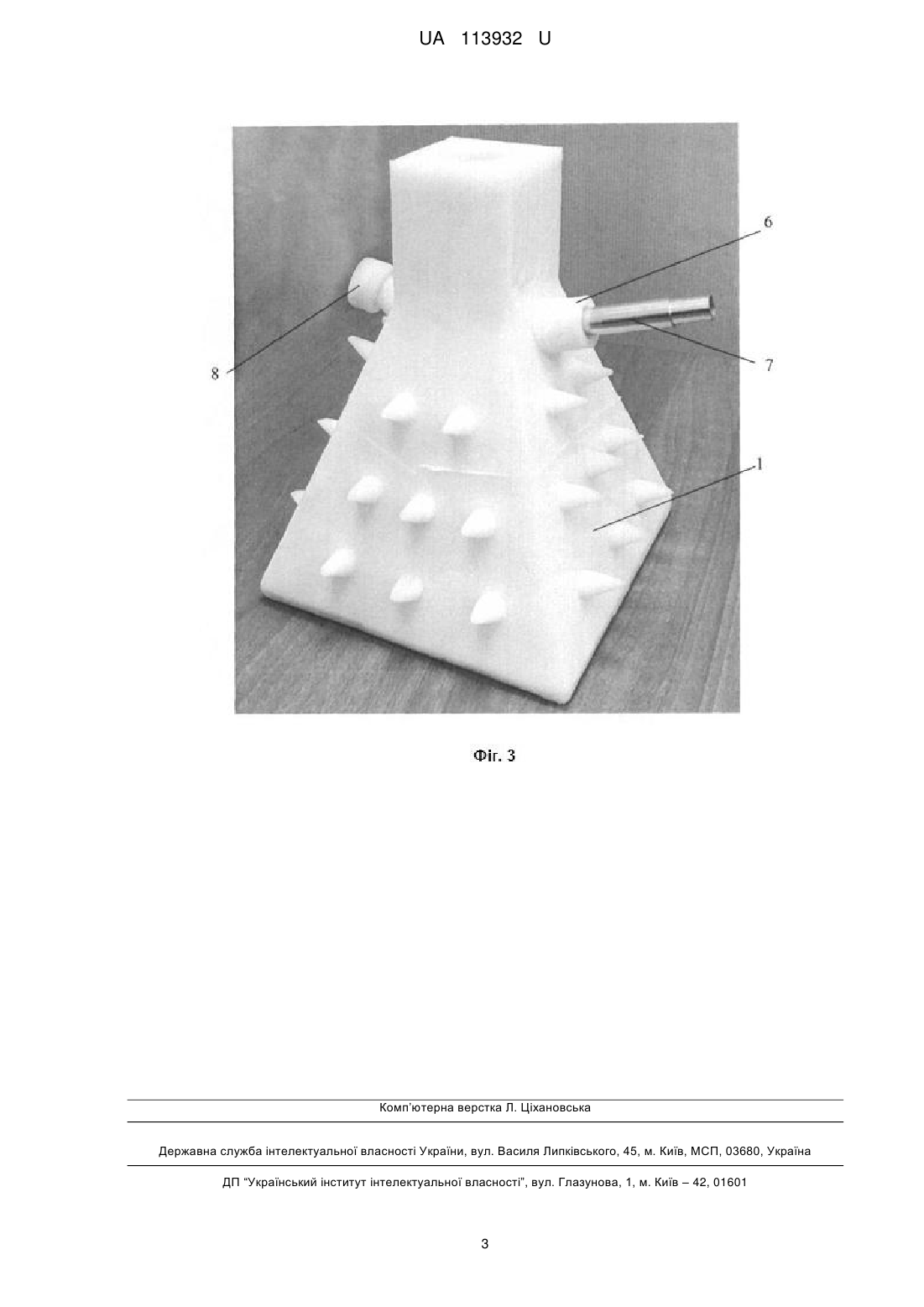

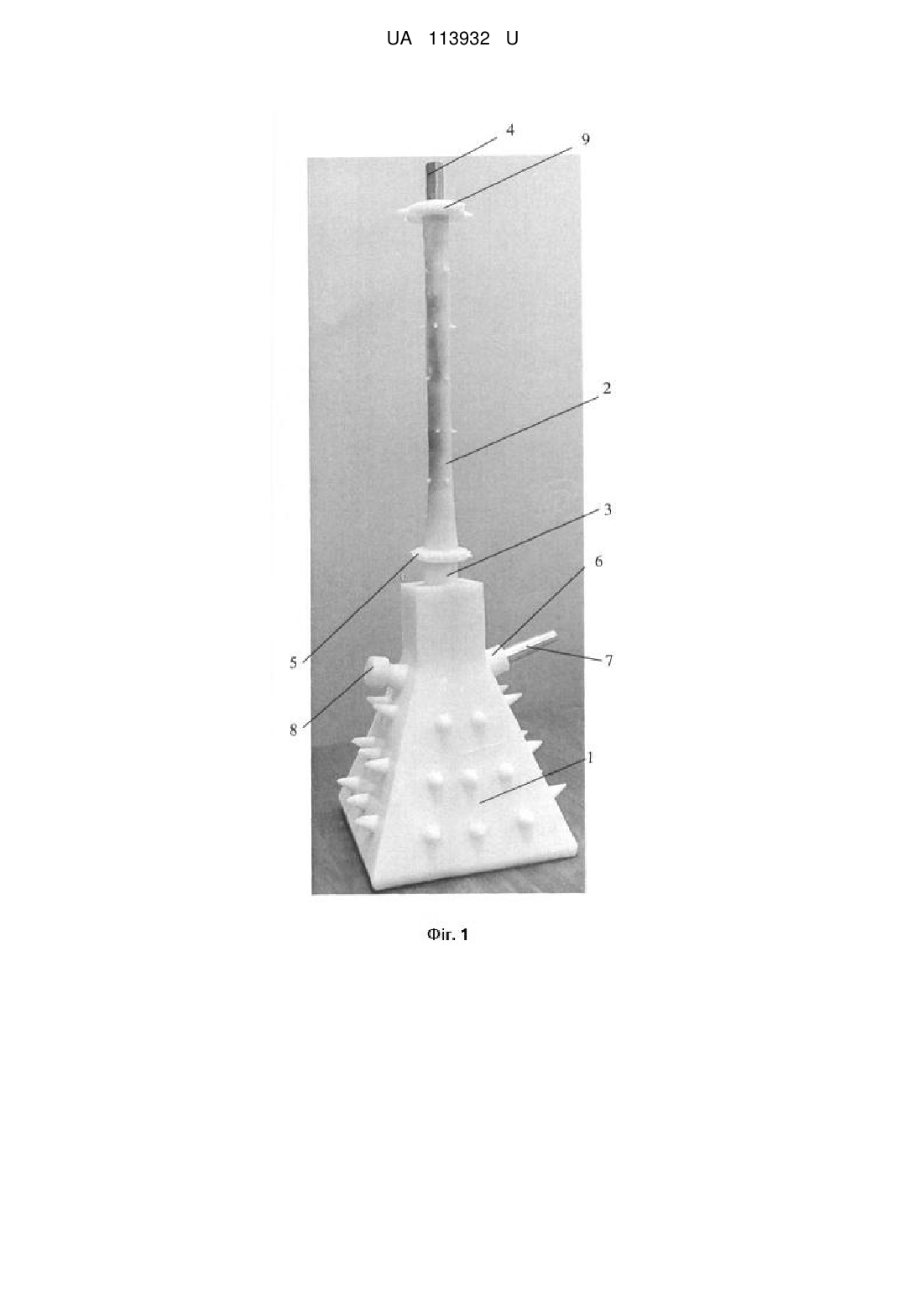

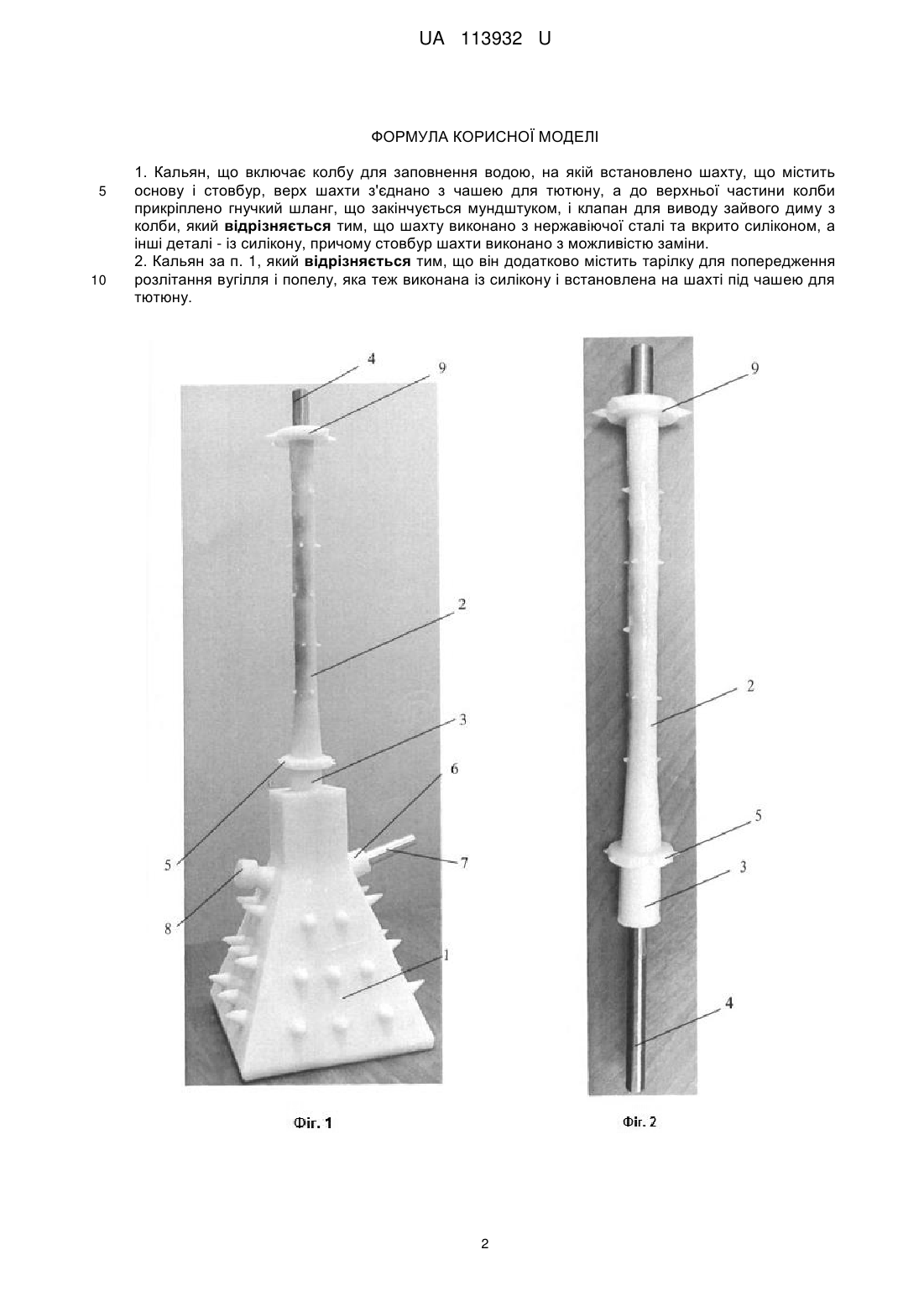

Реферат: Кальян включає колбу для заповнення водою, на якій встановлено шахту, що містить основу і стовбур, верх шахти з'єднано з чашею для тютюну, а до верхньої частини колби прикріплено гнучкий шланг, що закінчується мундштуком, і клапан для виводу зайвого диму з колби. Шахту виконано з нержавіючої сталі та вкрито силіконом, а інші деталі - із силікону, причому стовбур шахти виконано з можливістю заміни. UA 113932 U (54) КАЛЬЯН UA 113932 U UA 113932 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до курильних пристроїв і може бути використана при виготовленні кальянів. Відомий кальян, що включає колбу, шахту, встановлену на колбі, чашку для тютюну, гнучкий шланг з мундштуком, охолоджувач диму і клапан, причому шахта містить внутрішню трубу, частина для установки шланга з мундштуком і оболонку у вигляді труби більшого діаметра, забезпечену дном і кришкою з отворами, розташовану між чашкою і зазначеною частиною для установки шланга з мундштуком, при цьому простір між внутрішньою трубою і оболонкою заповнено охолоджувачем диму, що являє собою сухий лід [RU № 124870 U1, A24F1/30, 2013]. Відомий кальян, що містить колбу з рідиною, верхню частину у вигляді шахти, встановлену в колбу, чашку для тютюну, гнучкий шланг з мундштуком, охолоджувач диму, виконаний у вигляді рознімного трубчастого контейнера, вбудований в шланг по шляху руху тютюнового диму і заповнений пакетами з герметично запаяним в них льодом [RU № 111 400 U1, A24F 1/30, 2011]. Відомий кальян, що включає колбу, шахту, виконану у вигляді коаксіально встановлених вертикально на колбі труб - зовнішньої та внутрішньої, нижній кінець внутрішньої з яких призначений для занурювання у рідину в колбі, чашу для тютюну, встановлену зверху на шахті, гнучкий шланг, нижній кінець якого призначений для розташування у колбі над рівнем рідини, а другий кінець забезпечений мундштуком, клапан для вилучення надлишку диму з порожнини колби. На внутрішній трубі шахти і співвісно з нею встановлене щонайменше одне кільце із матеріалу з відкритою пористістю, наприклад з матеріалу на основі еластичного пінополіуретану (поролону), з можливістю його просочування рідиною [UA № 103840, A24F 1/30, 2015]. Найближчим до корисної моделі, що заявляється, є кальян, що включає функціонально з'єднані між собою колбу, заповнену рідиною, шахту, встановлену на колбі, трубку шахти, чашу для тютюну, гнучкий шланг з мундштуком і клапан, а також містить чашу для вугілля, встановлену над чашею для тютюну, причому ущільнення між чашею для вугілля і чашею для тютюну виконане аксіальним торцевим [UA № 87740, A24F 1/00, 2014]. Кальян за прототипом, як і попередні аналоги, виготовлено з нержавіючої сталі. Усі деталі виконані без можливості їх заміни, що збільшує собівартість виробу і не дозволяє заміну зношених деталей. В основу корисної моделі поставлено задачу зменшення собівартості виготовлення кальяну і підвищення ремонтоздатності шляхом заміни матеріалів і виконання частини деталей змінними. Поставлену задачу вирішують тим, що у кальяну, який включає колбу для заповнення водою, на якій встановлено шахту, що містить основу і стовбур, верх шахти з'єднано з чашею для тютюну, а до основи шахти прикріплено гнучкий шланг, який закінчується мундштуком, і клапан для виводу зайвого диму з колби, згідно з корисною моделлю, шахту виконано з нержавіючої сталі та вкрито силіконом, а інші деталі - із силікону, причому шахту із стовбуром виконано з можливістю заміни. Кальян може додатково містити тарілку для попередження розлітання вугілля і попелу, яка теж виконана із силікону і встановлена на шахті під чашею для тютюну. Зменшена собівартість виготовлення кальяну і підвищена ремонтоздатність конструкції кальяну шляхом заміни матеріалів і виконання частини деталей змінними. Корисна модель пояснюється кресленнями. На фіг. 1 зображено кальян, загальний вигляд; на фіг. 2 - зображено стовбур шахти; на фіг. 3 - зображено колбу. Кальян містить колбу 1 для заповнення водою, на якій встановлено шахту 2, що містить основу 3 і стовбур 4. Верх шахти з'єднано з чашею 5 для тютюну, а до верхньої частини колби 1 прикріплено гнучкий шланг 6, що закінчується мундштуком 7, і клапан 8 для виводу зайвого диму з колби 1. Додатково кальян може містити тарілку 9 для попередження розлітання вугілля і попелу, яка теж виконана із силікону і встановлена на шахті під чашею для тютюну. Кальян дозволяє фільтрувати і охолоджувати дим, що вдихається. Роль фільтра грає шахта 2 кальяну, на холодних стінках якої конденсуються різні домішки, і колба 1 з водою, в якій осідають до 38 % домішок, що містяться в димі речовин. Чаша 5 для тютюну поєднана із стовбуром 4, кінець якого йде під воду. Вдихання диму здійснюють крізь шланг 6 з мундштуком 7. При курінні в судині кальяну створюється розрідження, завдяки чому дим піднімається крізь рідину і крізь шланг з мундштуком потрапляє в легені курця. 1 UA 113932 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Кальян, що включає колбу для заповнення водою, на якій встановлено шахту, що містить основу і стовбур, верх шахти з'єднано з чашею для тютюну, а до верхньої частини колби прикріплено гнучкий шланг, що закінчується мундштуком, і клапан для виводу зайвого диму з колби, який відрізняється тим, що шахту виконано з нержавіючої сталі та вкрито силіконом, а інші деталі - із силікону, причому стовбур шахти виконано з можливістю заміни. 2. Кальян за п. 1, який відрізняється тим, що він додатково містить тарілку для попередження розлітання вугілля і попелу, яка теж виконана із силікону і встановлена на шахті під чашею для тютюну. 2 UA 113932 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
