Кальян

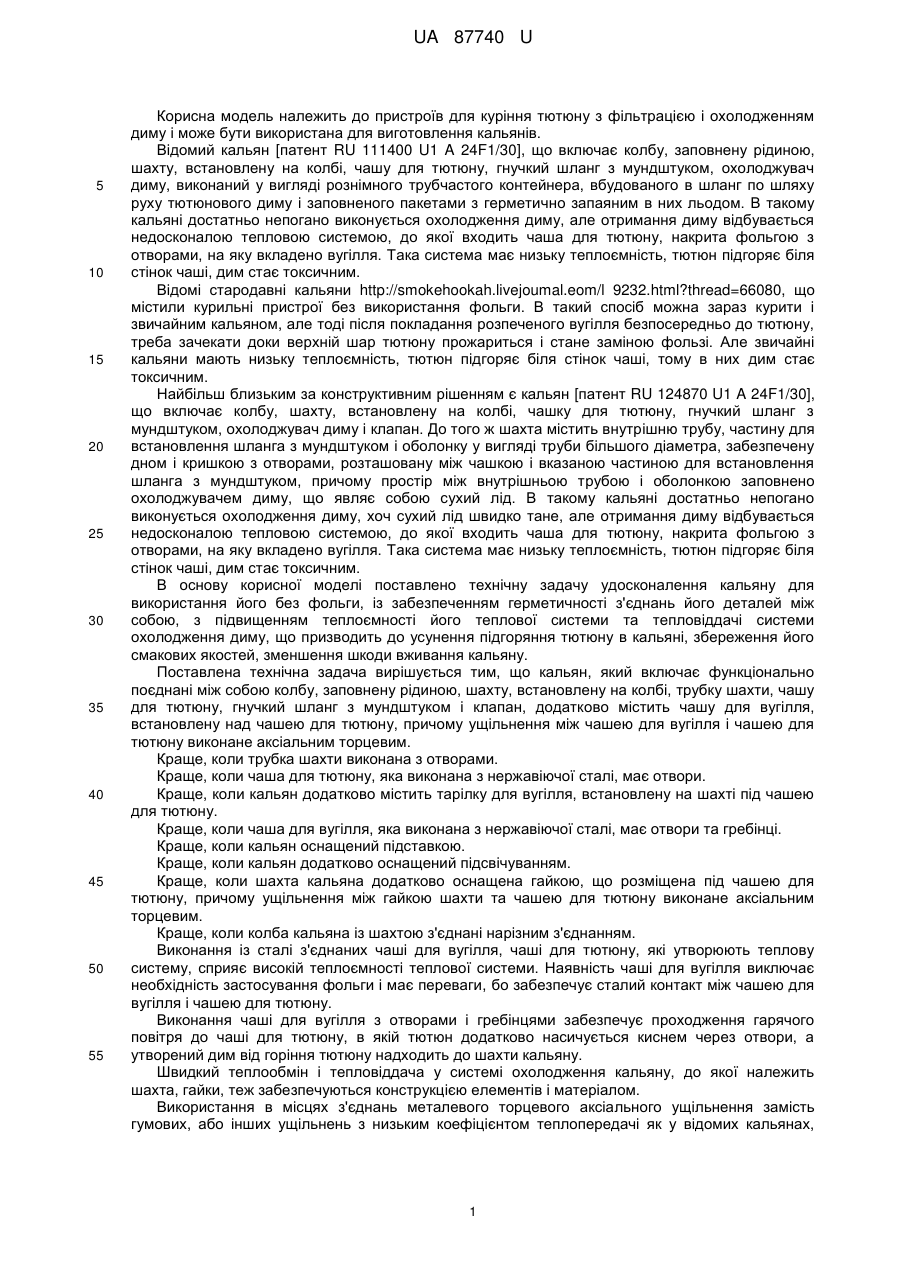

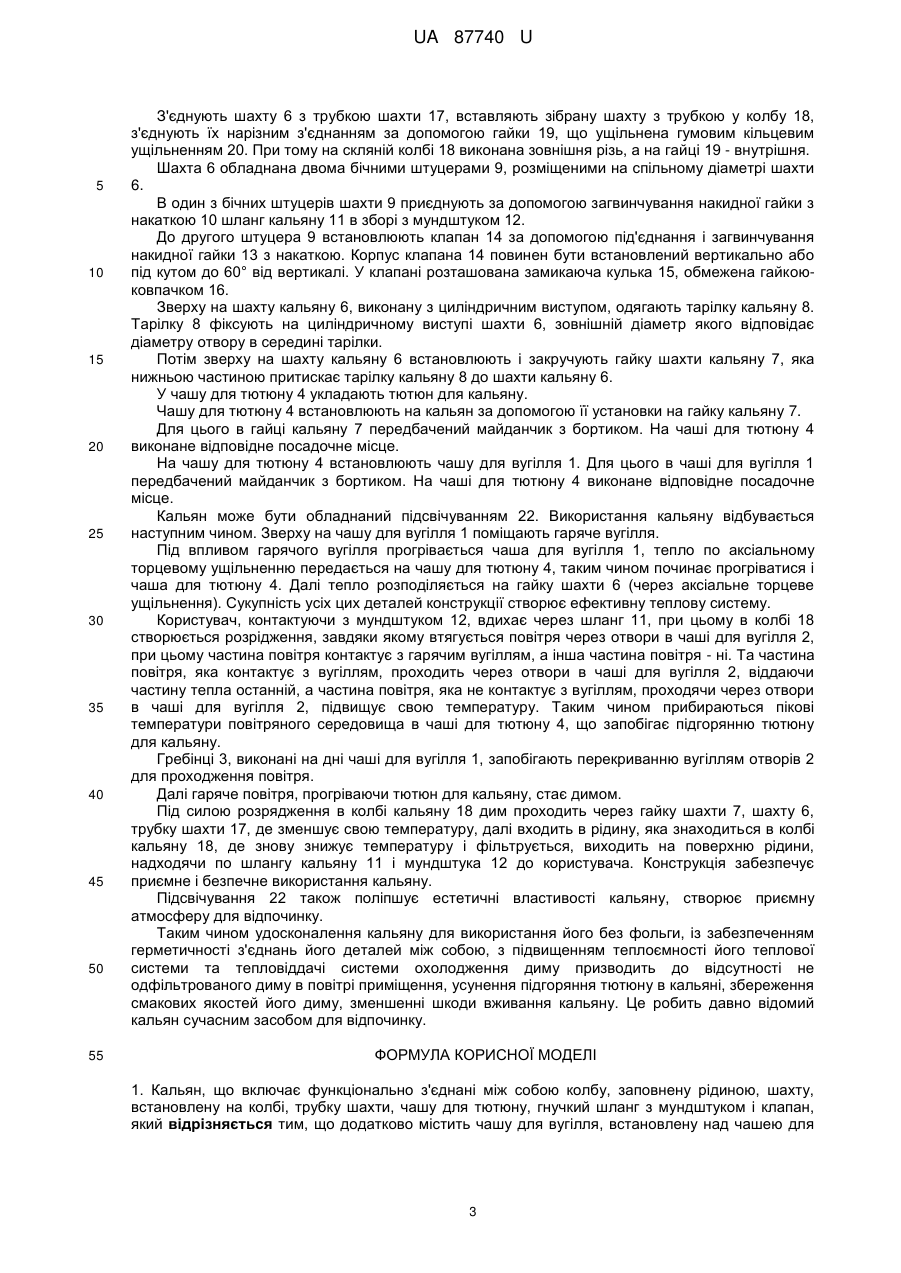

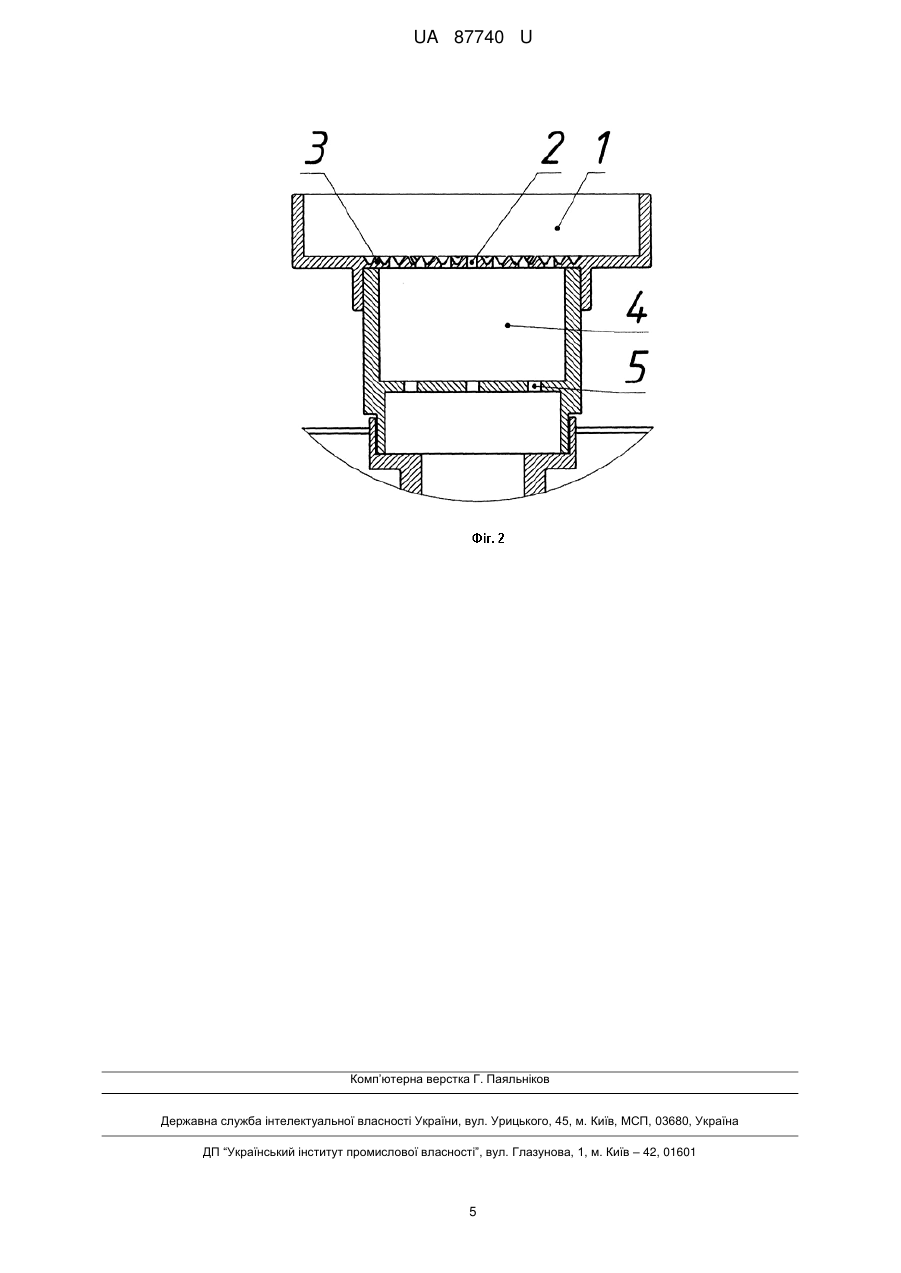

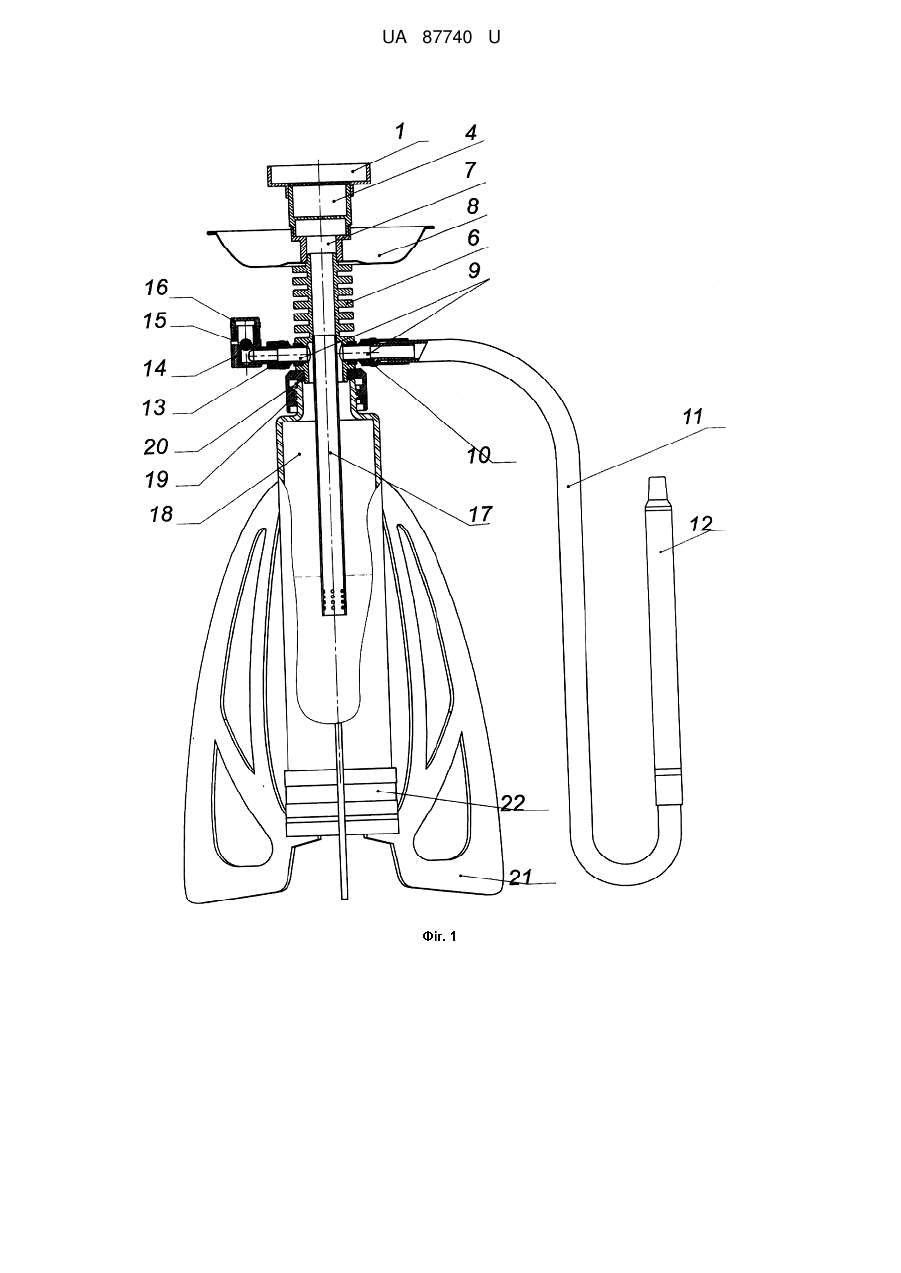

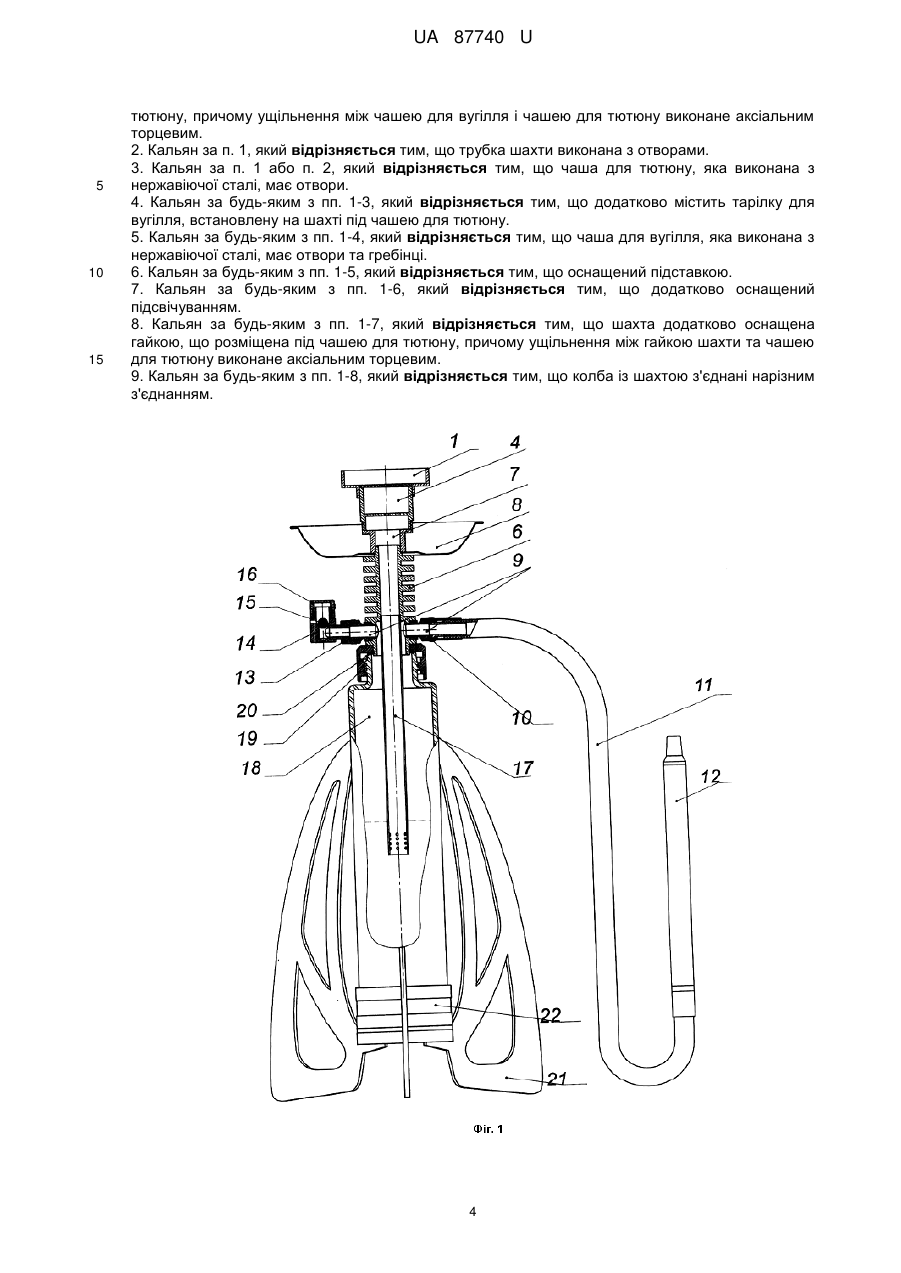

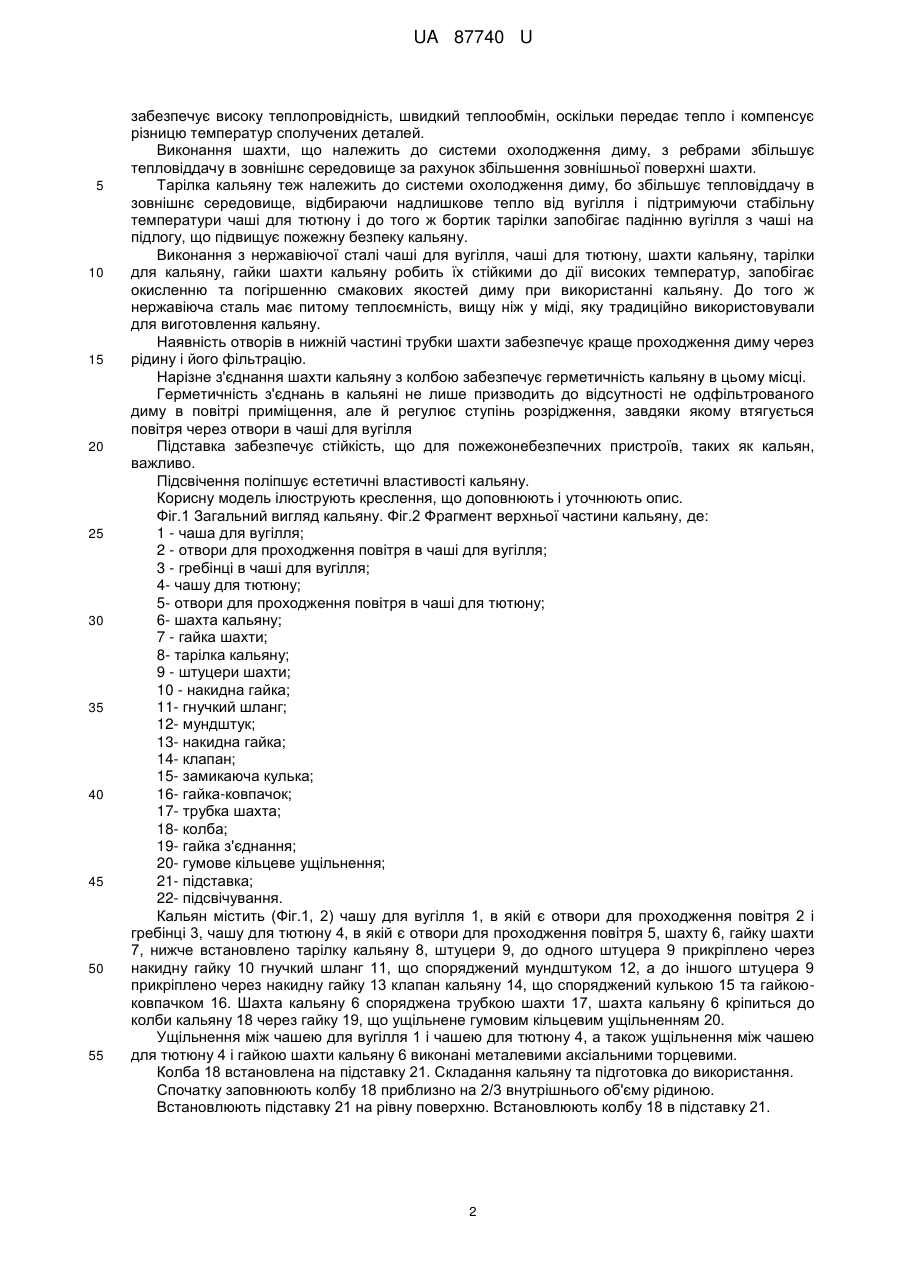

Реферат: UA 87740 U UA 87740 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для куріння тютюну з фільтрацією і охолодженням диму і може бути використана для виготовлення кальянів. Відомий кальян [патент RU 111400 U1 A 24F1/30], що включає колбу, заповнену рідиною, шахту, встановлену на колбі, чашу для тютюну, гнучкий шланг з мундштуком, охолоджувач диму, виконаний у вигляді рознімного трубчастого контейнера, вбудованого в шланг по шляху руху тютюнового диму і заповненого пакетами з герметично запаяним в них льодом. В такому кальяні достатньо непогано виконується охолодження диму, але отримання диму відбувається недосконалою тепловою системою, до якої входить чаша для тютюну, накрита фольгою з отворами, на яку вкладено вугілля. Така система має низьку теплоємність, тютюн підгоряє біля стінок чаші, дим стає токсичним. Відомі стародавні кальяни http://smokehookah.livejoumal.eom/l 9232.html?thread=66080, що містили курильні пристрої без використання фольги. В такий спосіб можна зараз курити і звичайним кальяном, але тоді після покладання розпеченого вугілля безпосередньо до тютюну, треба зачекати доки верхній шар тютюну прожариться і стане заміною фользі. Але звичайні кальяни мають низьку теплоємність, тютюн підгоряє біля стінок чаші, тому в них дим стає токсичним. Найбільш близьким за конструктивним рішенням є кальян [патент RU 124870 U1 A 24F1/30], що включає колбу, шахту, встановлену на колбі, чашку для тютюну, гнучкий шланг з мундштуком, охолоджувач диму і клапан. До того ж шахта містить внутрішню трубу, частину для встановлення шланга з мундштуком і оболонку у вигляді труби більшого діаметра, забезпечену дном і кришкою з отворами, розташовану між чашкою і вказаною частиною для встановлення шланга з мундштуком, причому простір між внутрішньою трубою і оболонкою заповнено охолоджувачем диму, що являє собою сухий лід. В такому кальяні достатньо непогано виконується охолодження диму, хоч сухий лід швидко тане, але отримання диму відбувається недосконалою тепловою системою, до якої входить чаша для тютюну, накрита фольгою з отворами, на яку вкладено вугілля. Така система має низьку теплоємність, тютюн підгоряє біля стінок чаші, дим стає токсичним. В основу корисної моделі поставлено технічну задачу удосконалення кальяну для використання його без фольги, із забезпеченням герметичності з'єднань його деталей між собою, з підвищенням теплоємності його теплової системи та тепловіддачі системи охолодження диму, що призводить до усунення підгоряння тютюну в кальяні, збереження його смакових якостей, зменшення шкоди вживання кальяну. Поставлена технічна задача вирішується тим, що кальян, який включає функціонально поєднані між собою колбу, заповнену рідиною, шахту, встановлену на колбі, трубку шахти, чашу для тютюну, гнучкий шланг з мундштуком і клапан, додатково містить чашу для вугілля, встановлену над чашею для тютюну, причому ущільнення між чашею для вугілля і чашею для тютюну виконане аксіальним торцевим. Краще, коли трубка шахти виконана з отворами. Краще, коли чаша для тютюну, яка виконана з нержавіючої сталі, має отвори. Краще, коли кальян додатково містить тарілку для вугілля, встановлену на шахті під чашею для тютюну. Краще, коли чаша для вугілля, яка виконана з нержавіючої сталі, має отвори та гребінці. Краще, коли кальян оснащений підставкою. Краще, коли кальян додатково оснащений підсвічуванням. Краще, коли шахта кальяна додатково оснащена гайкою, що розміщена під чашею для тютюну, причому ущільнення між гайкою шахти та чашею для тютюну виконане аксіальним торцевим. Краще, коли колба кальяна із шахтою з'єднані нарізним з'єднанням. Виконання із сталі з'єднаних чаші для вугілля, чаші для тютюну, які утворюють теплову систему, сприяє високій теплоємності теплової системи. Наявність чаші для вугілля виключає необхідність застосування фольги і має переваги, бо забезпечує сталий контакт між чашею для вугілля і чашею для тютюну. Виконання чаші для вугілля з отворами і гребінцями забезпечує проходження гарячого повітря до чаші для тютюну, в якій тютюн додатково насичується киснем через отвори, а утворений дим від горіння тютюну надходить до шахти кальяну. Швидкий теплообмін і тепловіддача у системі охолодження кальяну, до якої належить шахта, гайки, теж забезпечуються конструкцією елементів і матеріалом. Використання в місцях з'єднань металевого торцевого аксіального ущільнення замість гумових, або інших ущільнень з низьким коефіцієнтом теплопередачі як у відомих кальянах, 1 UA 87740 U 5 10 15 20 25 30 35 40 45 50 55 забезпечує високу теплопровідність, швидкий теплообмін, оскільки передає тепло і компенсує різницю температур сполучених деталей. Виконання шахти, що належить до системи охолодження диму, з ребрами збільшує тепловіддачу в зовнішнє середовище за рахунок збільшення зовнішньої поверхні шахти. Тарілка кальяну теж належить до системи охолодження диму, бо збільшує тепловіддачу в зовнішнє середовище, відбираючи надлишкове тепло від вугілля і підтримуючи стабільну температури чаші для тютюну і до того ж бортик тарілки запобігає падінню вугілля з чаші на підлогу, що підвищує пожежну безпеку кальяну. Виконання з нержавіючої сталі чаші для вугілля, чаші для тютюну, шахти кальяну, тарілки для кальяну, гайки шахти кальяну робить їх стійкими до дії високих температур, запобігає окисленню та погіршенню смакових якостей диму при використанні кальяну. До того ж нержавіюча сталь має питому теплоємність, вищу ніж у міді, яку традиційно використовували для виготовлення кальяну. Наявність отворів в нижній частині трубки шахти забезпечує краще проходження диму через рідину і його фільтрацію. Нарізне з'єднання шахти кальяну з колбою забезпечує герметичність кальяну в цьому місці. Герметичність з'єднань в кальяні не лише призводить до відсутності не одфільтрованого диму в повітрі приміщення, але й регулює ступінь розрідження, завдяки якому втягується повітря через отвори в чаші для вугілля Підставка забезпечує стійкість, що для пожежонебезпечних пристроїв, таких як кальян, важливо. Підсвічення поліпшує естетичні властивості кальяну. Корисну модель ілюструють креслення, що доповнюють і уточнюють опис. Фіг.1 Загальний вигляд кальяну. Фіг.2 Фрагмент верхньої частини кальяну, де: 1 - чаша для вугілля; 2 - отвори для проходження повітря в чаші для вугілля; 3 - гребінці в чаші для вугілля; 4- чашу для тютюну; 5- отвори для проходження повітря в чаші для тютюну; 6- шахта кальяну; 7 - гайка шахти; 8- тарілка кальяну; 9 - штуцери шахти; 10 - накидна гайка; 11- гнучкий шланг; 12- мундштук; 13- накидна гайка; 14- клапан; 15- замикаюча кулька; 16- гайка-ковпачок; 17- трубка шахта; 18- колба; 19- гайка з'єднання; 20- гумове кільцеве ущільнення; 21- підставка; 22- підсвічування. Кальян містить (Фіг.1, 2) чашу для вугілля 1, в якій є отвори для проходження повітря 2 і гребінці 3, чашу для тютюну 4, в якій є отвори для проходження повітря 5, шахту 6, гайку шахти 7, нижче встановлено тарілку кальяну 8, штуцери 9, до одного штуцера 9 прикріплено через накидну гайку 10 гнучкий шланг 11, що споряджений мундштуком 12, а до іншого штуцера 9 прикріплено через накидну гайку 13 клапан кальяну 14, що споряджений кулькою 15 та гайкоюковпачком 16. Шахта кальяну 6 споряджена трубкою шахти 17, шахта кальяну 6 кріпиться до колби кальяну 18 через гайку 19, що ущільнене гумовим кільцевим ущільненням 20. Ущільнення між чашею для вугілля 1 і чашею для тютюну 4, а також ущільнення між чашею для тютюну 4 і гайкою шахти кальяну 6 виконані металевими аксіальними торцевими. Колба 18 встановлена на підставку 21. Складання кальяну та підготовка до використання. Спочатку заповнюють колбу 18 приблизно на 2/3 внутрішнього об'єму рідиною. Встановлюють підставку 21 на рівну поверхню. Встановлюють колбу 18 в підставку 21. 2 UA 87740 U 5 10 15 20 25 30 35 40 45 50 55 З'єднують шахту 6 з трубкою шахти 17, вставляють зібрану шахту з трубкою у колбу 18, з'єднують їх нарізним з'єднанням за допомогою гайки 19, що ущільнена гумовим кільцевим ущільненням 20. При тому на скляній колбі 18 виконана зовнішня різь, а на гайці 19 - внутрішня. Шахта 6 обладнана двома бічними штуцерами 9, розміщеними на спільному діаметрі шахти 6. В один з бічних штуцерів шахти 9 приєднують за допомогою загвинчування накидної гайки з накаткою 10 шланг кальяну 11 в зборі з мундштуком 12. До другого штуцера 9 встановлюють клапан 14 за допомогою під'єднання і загвинчування накидної гайки 13 з накаткою. Корпус клапана 14 повинен бути встановлений вертикально або під кутом до 60° від вертикалі. У клапані розташована замикаюча кулька 15, обмежена гайкоюковпачком 16. Зверху на шахту кальяну 6, виконану з циліндричним виступом, одягають тарілку кальяну 8. Тарілку 8 фіксують на циліндричному виступі шахти 6, зовнішній діаметр якого відповідає діаметру отвору в середині тарілки. Потім зверху на шахту кальяну 6 встановлюють і закручують гайку шахти кальяну 7, яка нижньою частиною притискає тарілку кальяну 8 до шахти кальяну 6. У чашу для тютюну 4 укладають тютюн для кальяну. Чашу для тютюну 4 встановлюють на кальян за допомогою її установки на гайку кальяну 7. Для цього в гайці кальяну 7 передбачений майданчик з бортиком. На чаші для тютюну 4 виконане відповідне посадочне місце. На чашу для тютюну 4 встановлюють чашу для вугілля 1. Для цього в чаші для вугілля 1 передбачений майданчик з бортиком. На чаші для тютюну 4 виконане відповідне посадочне місце. Кальян може бути обладнаний підсвічуванням 22. Використання кальяну відбувається наступним чином. Зверху на чашу для вугілля 1 поміщають гаряче вугілля. Під впливом гарячого вугілля прогрівається чаша для вугілля 1, тепло по аксіальному торцевому ущільненню передається на чашу для тютюну 4, таким чином починає прогріватися і чаша для тютюну 4. Далі тепло розподіляється на гайку шахти 6 (через аксіальне торцеве ущільнення). Сукупність усіх цих деталей конструкції створює ефективну теплову систему. Користувач, контактуючи з мундштуком 12, вдихає через шланг 11, при цьому в колбі 18 створюється розрідження, завдяки якому втягується повітря через отвори в чаші для вугілля 2, при цьому частина повітря контактує з гарячим вугіллям, а інша частина повітря - ні. Та частина повітря, яка контактує з вугіллям, проходить через отвори в чаші для вугілля 2, віддаючи частину тепла останній, а частина повітря, яка не контактує з вугіллям, проходячи через отвори в чаші для вугілля 2, підвищує свою температуру. Таким чином прибираються пікові температури повітряного середовища в чаші для тютюну 4, що запобігає підгорянню тютюну для кальяну. Гребінці 3, виконані на дні чаші для вугілля 1, запобігають перекриванню вугіллям отворів 2 для проходження повітря. Далі гаряче повітря, прогріваючи тютюн для кальяну, стає димом. Під силою розрядження в колбі кальяну 18 дим проходить через гайку шахти 7, шахту 6, трубку шахти 17, де зменшує свою температуру, далі входить в рідину, яка знаходиться в колбі кальяну 18, де знову знижує температуру і фільтрується, виходить на поверхню рідини, надходячи по шлангу кальяну 11 і мундштука 12 до користувача. Конструкція забезпечує приємне і безпечне використання кальяну. Підсвічування 22 також поліпшує естетичні властивості кальяну, створює приємну атмосферу для відпочинку. Таким чином удосконалення кальяну для використання його без фольги, із забезпеченням герметичності з'єднань його деталей між собою, з підвищенням теплоємності його теплової системи та тепловіддачі системи охолодження диму призводить до відсутності не одфільтрованого диму в повітрі приміщення, усунення підгоряння тютюну в кальяні, збереження смакових якостей його диму, зменшенні шкоди вживання кальяну. Це робить давно відомий кальян сучасним засобом для відпочинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Кальян, що включає функціонально з'єднані між собою колбу, заповнену рідиною, шахту, встановлену на колбі, трубку шахти, чашу для тютюну, гнучкий шланг з мундштуком і клапан, який відрізняється тим, що додатково містить чашу для вугілля, встановлену над чашею для 3 UA 87740 U 5 10 15 тютюну, причому ущільнення між чашею для вугілля і чашею для тютюну виконане аксіальним торцевим. 2. Кальян за п. 1, який відрізняється тим, що трубка шахти виконана з отворами. 3. Кальян за п. 1 або п. 2, який відрізняється тим, що чаша для тютюну, яка виконана з нержавіючої сталі, має отвори. 4. Кальян за будь-яким з пп. 1-3, який відрізняється тим, що додатково містить тарілку для вугілля, встановлену на шахті під чашею для тютюну. 5. Кальян за будь-яким з пп. 1-4, який відрізняється тим, що чаша для вугілля, яка виконана з нержавіючої сталі, має отвори та гребінці. 6. Кальян за будь-яким з пп. 1-5, який відрізняється тим, що оснащений підставкою. 7. Кальян за будь-яким з пп. 1-6, який відрізняється тим, що додатково оснащений підсвічуванням. 8. Кальян за будь-яким з пп. 1-7, який відрізняється тим, що шахта додатково оснащена гайкою, що розміщена під чашею для тютюну, причому ущільнення між гайкою шахти та чашею для тютюну виконане аксіальним торцевим. 9. Кальян за будь-яким з пп. 1-8, який відрізняється тим, що колба із шахтою з'єднані нарізним з'єднанням. 4 UA 87740 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
