Знімна кришка для металевих банок

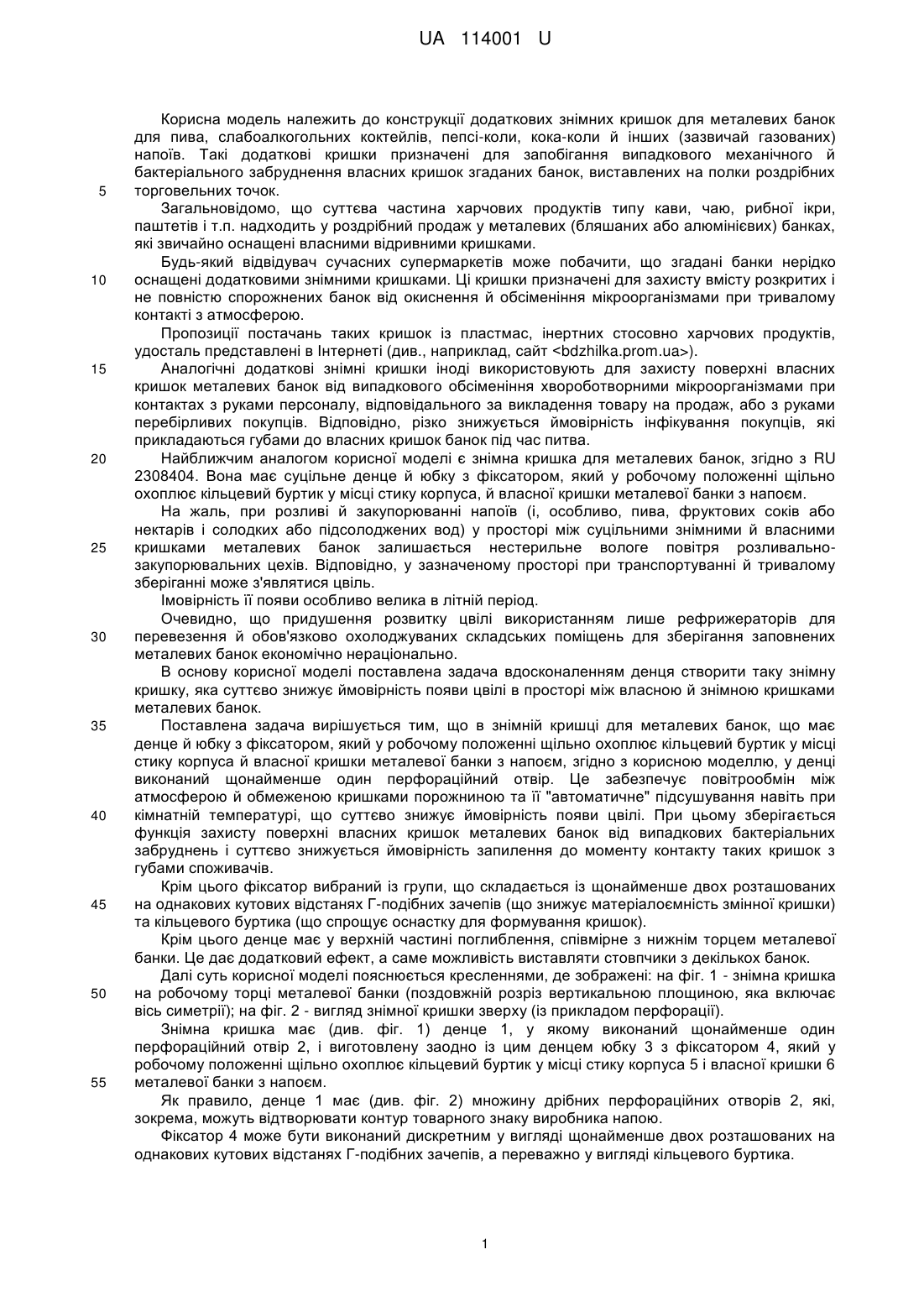

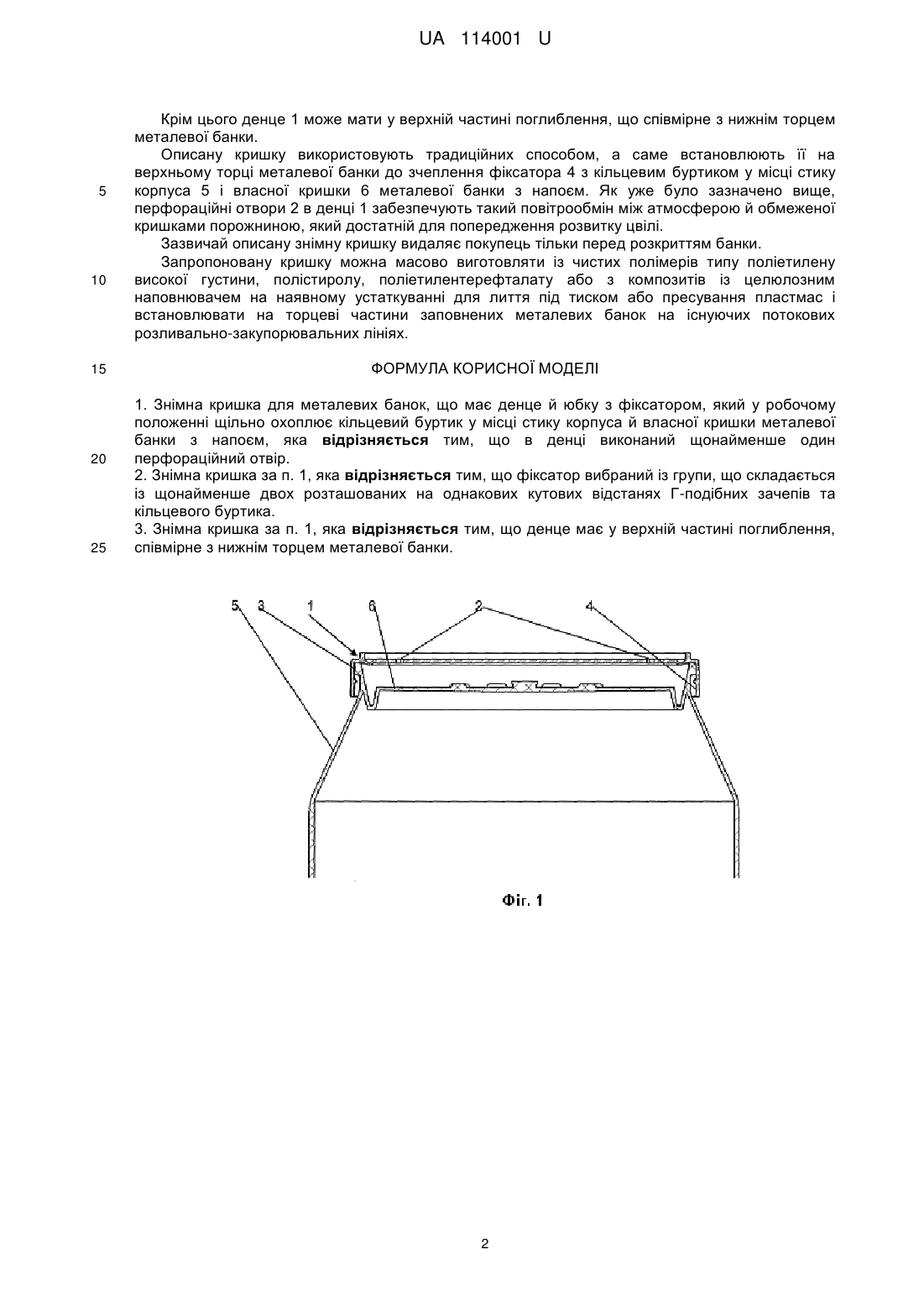

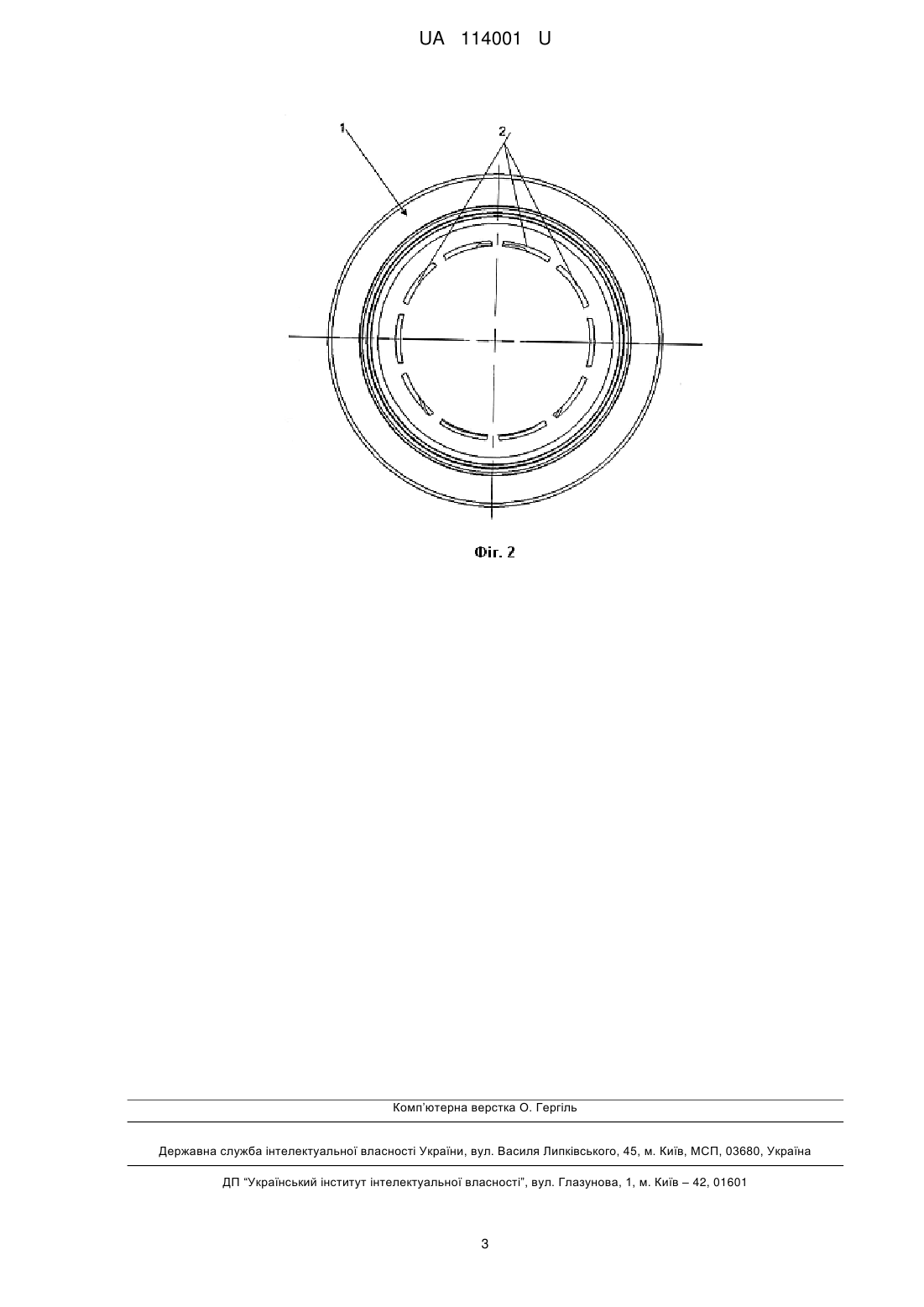

Реферат: Знімна кришка для металевих банок має денце й юбку з фіксатором, який у робочому положенні щільно охоплює кільцевий буртик у місці стику корпуса й власної кришки металевої банки з напоєм. В денце виконаний щонайменше один перфораційний отвір. UA 114001 U (12) UA 114001 U UA 114001 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції додаткових знімних кришок для металевих банок для пива, слабоалкогольних коктейлів, пепсі-коли, кока-коли й інших (зазвичай газованих) напоїв. Такі додаткові кришки призначені для запобігання випадкового механічного й бактеріального забруднення власних кришок згаданих банок, виставлених на полки роздрібних торговельних точок. Загальновідомо, що суттєва частина харчових продуктів типу кави, чаю, рибної ікри, паштетів і т.п. надходить у роздрібний продаж у металевих (бляшаних або алюмінієвих) банках, які звичайно оснащені власними відривними кришками. Будь-який відвідувач сучасних супермаркетів може побачити, що згадані банки нерідко оснащені додатковими знімними кришками. Ці кришки призначені для захисту вмісту розкритих і не повністю спорожнених банок від окиснення й обсіменіння мікроорганізмами при тривалому контакті з атмосферою. Пропозиції постачань таких кришок із пластмас, інертних стосовно харчових продуктів, удосталь представлені в Інтернеті (див., наприклад, сайт ). Аналогічні додаткові знімні кришки іноді використовують для захисту поверхні власних кришок металевих банок від випадкового обсіменіння хвороботворними мікроорганізмами при контактах з руками персоналу, відповідального за викладення товару на продаж, або з руками перебірливих покупців. Відповідно, різко знижується ймовірність інфікування покупців, які прикладаються губами до власних кришок банок під час питва. Найближчим аналогом корисної моделі є знімна кришка для металевих банок, згідно з RU 2308404. Вона має суцільне денце й юбку з фіксатором, який у робочому положенні щільно охоплює кільцевий буртик у місці стику корпуса, й власної кришки металевої банки з напоєм. На жаль, при розливі й закупорюванні напоїв (і, особливо, пива, фруктових соків або нектарів і солодких або підсолоджених вод) у просторі між суцільними знімними й власними кришками металевих банок залишається нестерильне вологе повітря розливальнозакупорювальних цехів. Відповідно, у зазначеному просторі при транспортуванні й тривалому зберіганні може з'являтися цвіль. Імовірність її появи особливо велика в літній період. Очевидно, що придушення розвитку цвілі використанням лише рефрижераторів для перевезення й обов'язково охолоджуваних складських поміщень для зберігання заповнених металевих банок економічно нераціонально. В основу корисної моделі поставлена задача вдосконаленням денця створити таку знімну кришку, яка суттєво знижує ймовірність появи цвілі в просторі між власною й знімною кришками металевих банок. Поставлена задача вирішується тим, що в знімній кришці для металевих банок, що має денце й юбку з фіксатором, який у робочому положенні щільно охоплює кільцевий буртик у місці стику корпуса й власної кришки металевої банки з напоєм, згідно з корисною моделлю, у денці виконаний щонайменше один перфораційний отвір. Це забезпечує повітрообмін між атмосферою й обмеженою кришками порожниною та її "автоматичне" підсушування навіть при кімнатній температурі, що суттєво знижує ймовірність появи цвілі. При цьому зберігається функція захисту поверхні власних кришок металевих банок від випадкових бактеріальних забруднень і суттєво знижується ймовірність запилення до моменту контакту таких кришок з губами споживачів. Крім цього фіксатор вибраний із групи, що складається із щонайменше двох розташованих на однакових кутових відстанях Г-подібних зачепів (що знижує матеріалоємність змінної кришки) та кільцевого буртика (що спрощує оснастку для формування кришок). Крім цього денце має у верхній частині поглиблення, співмірне з нижнім торцем металевої банки. Це дає додатковий ефект, а саме можливість виставляти стовпчики з декількох банок. Далі суть корисної моделі пояснюється кресленнями, де зображені: на фіг. 1 - знімна кришка на робочому торці металевої банки (поздовжній розріз вертикальною площиною, яка включає вісь симетрії); на фіг. 2 - вигляд знімної кришки зверху (із прикладом перфорації). Знімна кришка має (див. фіг. 1) денце 1, у якому виконаний щонайменше один перфораційний отвір 2, і виготовлену заодно із цим денцем юбку 3 з фіксатором 4, який у робочому положенні щільно охоплює кільцевий буртик у місці стику корпуса 5 і власної кришки 6 металевої банки з напоєм. Як правило, денце 1 має (див. фіг. 2) множину дрібних перфораційних отворів 2, які, зокрема, можуть відтворювати контур товарного знаку виробника напою. Фіксатор 4 може бути виконаний дискретним у вигляді щонайменше двох розташованих на однакових кутових відстанях Г-подібних зачепів, а переважно у вигляді кільцевого буртика. 1 UA 114001 U 5 10 15 20 25 Крім цього денце 1 може мати у верхній частині поглиблення, що співмірне з нижнім торцем металевої банки. Описану кришку використовують традиційних способом, а саме встановлюють її на верхньому торці металевої банки до зчеплення фіксатора 4 з кільцевим буртиком у місці стику корпуса 5 і власної кришки 6 металевої банки з напоєм. Як уже було зазначено вище, перфораційні отвори 2 в денці 1 забезпечують такий повітрообмін між атмосферою й обмеженої кришками порожниною, який достатній для попередження розвитку цвілі. Зазвичай описану знімну кришку видаляє покупець тільки перед розкриттям банки. Запропоновану кришку можна масово виготовляти із чистих полімерів типу поліетилену високої густини, полістиролу, поліетилентерефталату або з композитів із целюлозним наповнювачем на наявному устаткуванні для лиття під тиском або пресування пластмас і встановлювати на торцеві частини заповнених металевих банок на існуючих потокових розливально-закупорювальних лініях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Знімна кришка для металевих банок, що має денце й юбку з фіксатором, який у робочому положенні щільно охоплює кільцевий буртик у місці стику корпуса й власної кришки металевої банки з напоєм, яка відрізняється тим, що в денці виконаний щонайменше один перфораційний отвір. 2. Знімна кришка за п. 1, яка відрізняється тим, що фіксатор вибраний із групи, що складається із щонайменше двох розташованих на однакових кутових відстанях Г-подібних зачепів та кільцевого буртика. 3. Знімна кришка за п. 1, яка відрізняється тим, що денце має у верхній частині поглиблення, співмірне з нижнім торцем металевої банки. 2 UA 114001 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
