Сито фадєєва

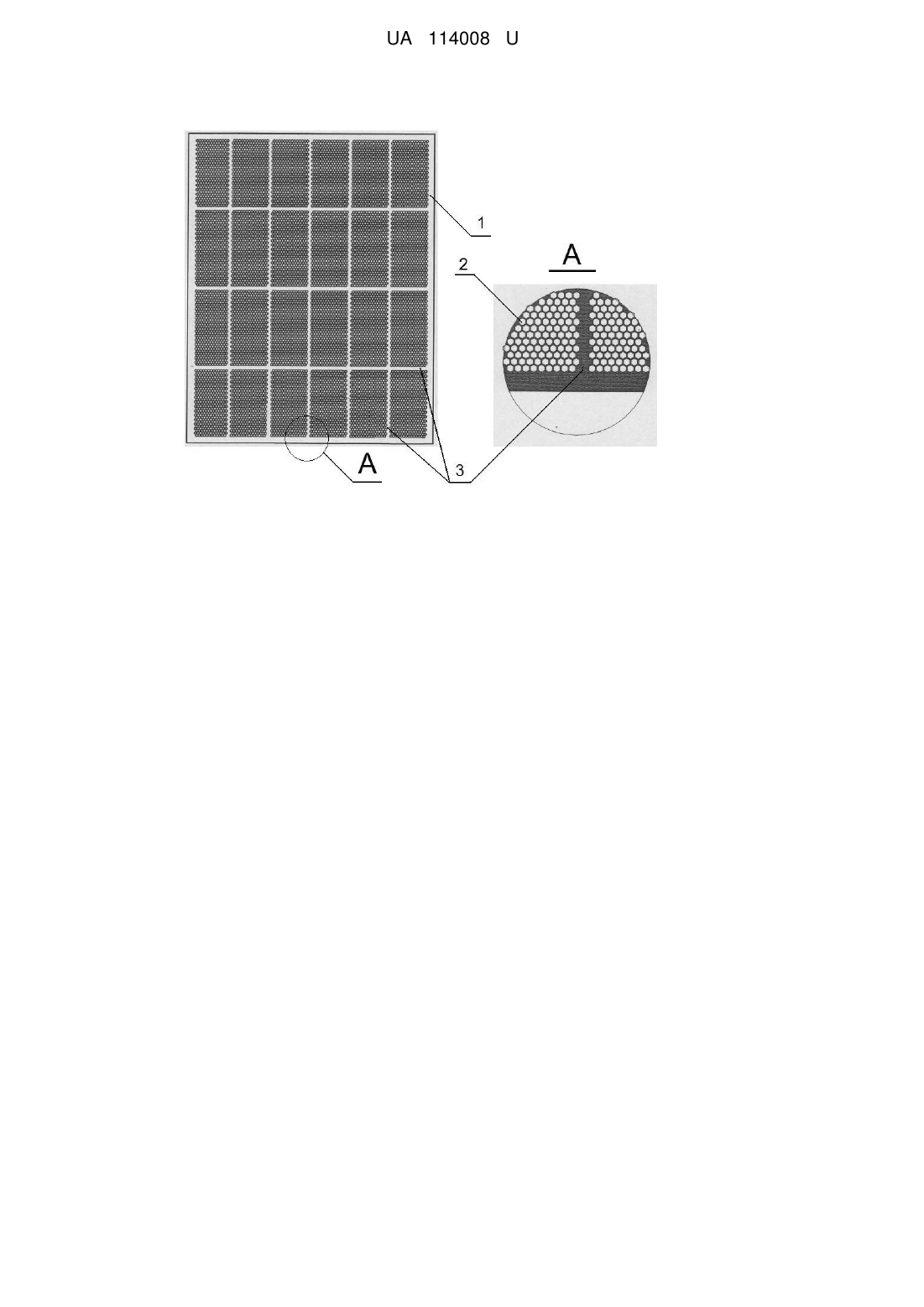

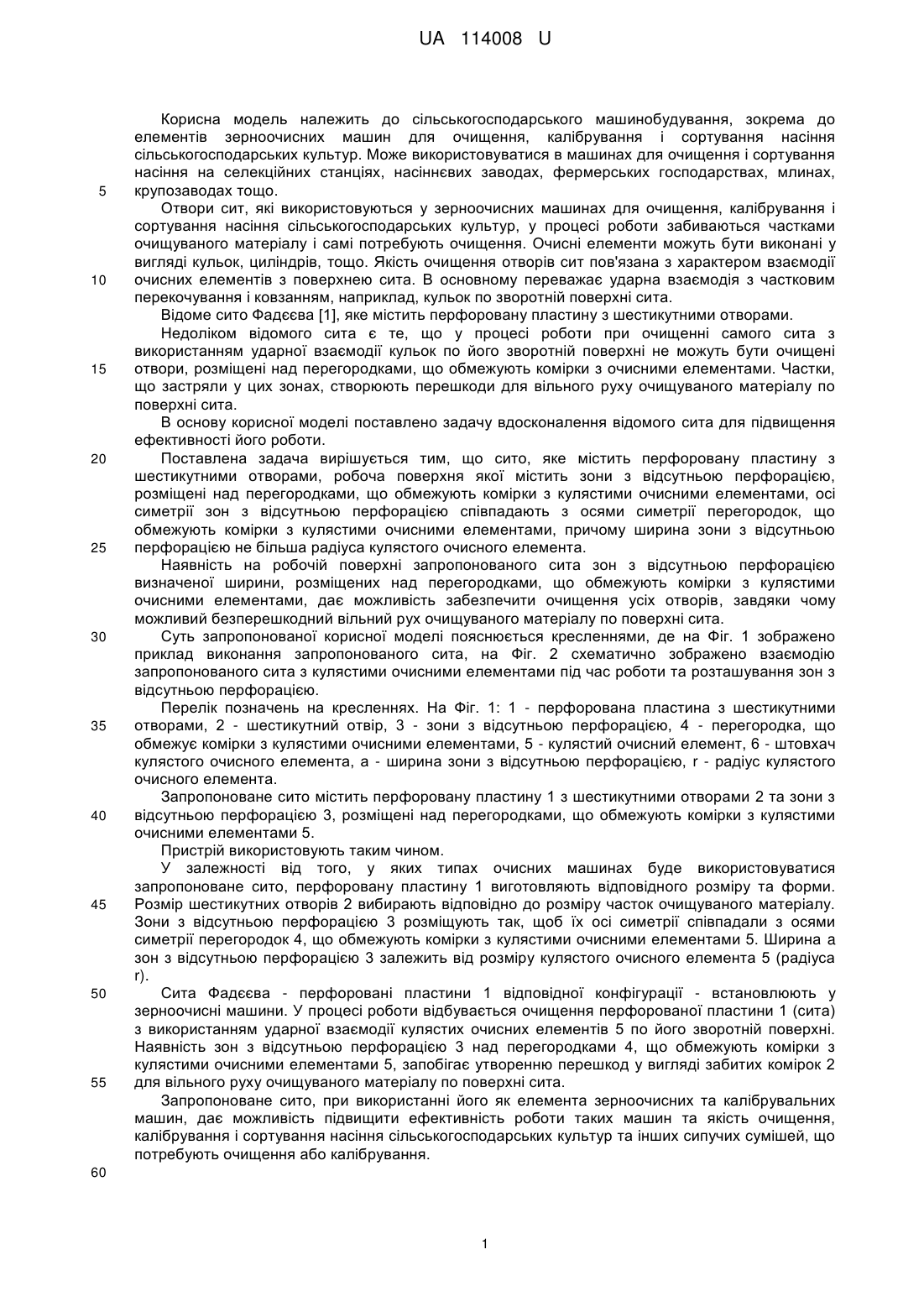

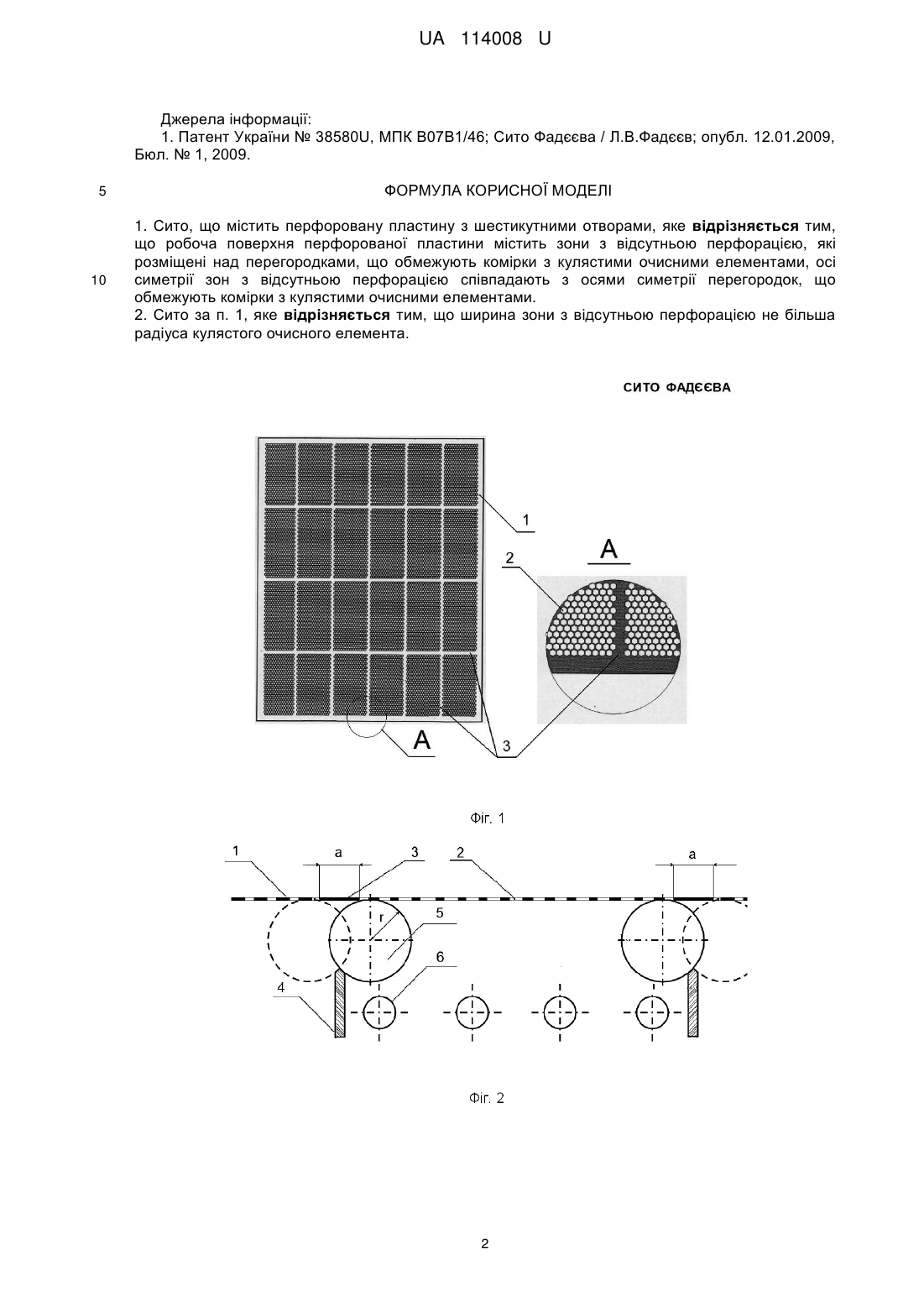

Реферат: Сито являє собою перфоровану пластину з шестикутними отворами, робоча поверхня якої містить зони з відсутньою перфорацією, розміщені над перегородками, що обмежують комірки з кулястими очисними елементами. Осі симетрії зон з відсутньою перфорацією співпадають з осями симетрії перегородок, що обмежують комірки з кулястими очисними елементами. Ширина зони з відсутньою перфорацією не більша радіуса кулястого очисного елемента. UA 114008 U (54) СИТО ФАДЄЄВА UA 114008 U UA 114008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до елементів зерноочисних машин для очищення, калібрування і сортування насіння сільськогосподарських культур. Може використовуватися в машинах для очищення і сортування насіння на селекційних станціях, насіннєвих заводах, фермерських господарствах, млинах, крупозаводах тощо. Отвори сит, які використовуються у зерноочисних машинах для очищення, калібрування і сортування насіння сільськогосподарських культур, у процесі роботи забиваються частками очищуваного матеріалу і самі потребують очищення. Очисні елементи можуть бути виконані у вигляді кульок, циліндрів, тощо. Якість очищення отворів сит пов'язана з характером взаємодії очисних елементів з поверхнею сита. В основному переважає ударна взаємодія з частковим перекочування і ковзанням, наприклад, кульок по зворотній поверхні сита. Відоме сито Фадєєва [1], яке містить перфоровану пластину з шестикутними отворами. Недоліком відомого сита є те, що у процесі роботи при очищенні самого сита з використанням ударної взаємодії кульок по його зворотній поверхні не можуть бути очищені отвори, розміщені над перегородками, що обмежують комірки з очисними елементами. Частки, що застряли у цих зонах, створюють перешкоди для вільного руху очищуваного матеріалу по поверхні сита. В основу корисної моделі поставлено задачу вдосконалення відомого сита для підвищення ефективності його роботи. Поставлена задача вирішується тим, що сито, яке містить перфоровану пластину з шестикутними отворами, робоча поверхня якої містить зони з відсутньою перфорацією, розміщені над перегородками, що обмежують комірки з кулястими очисними елементами, осі симетрії зон з відсутньою перфорацією співпадають з осями симетрії перегородок, що обмежують комірки з кулястими очисними елементами, причому ширина зони з відсутньою перфорацією не більша радіуса кулястого очисного елемента. Наявність на робочій поверхні запропонованого сита зон з відсутньою перфорацією визначеної ширини, розміщених над перегородками, що обмежують комірки з кулястими очисними елементами, дає можливість забезпечити очищення усіх отворів, завдяки чому можливий безперешкодний вільний рух очищуваного матеріалу по поверхні сита. Суть запропонованої корисної моделі пояснюється кресленнями, де на Фіг. 1 зображено приклад виконання запропонованого сита, на Фіг. 2 схематично зображено взаємодію запропонованого сита з кулястими очисними елементами під час роботи та розташування зон з відсутньою перфорацією. Перелік позначень на кресленнях. На Фіг. 1: 1 - перфорована пластина з шестикутними отворами, 2 - шестикутний отвір, 3 - зони з відсутньою перфорацією, 4 - перегородка, що обмежує комірки з кулястими очисними елементами, 5 - кулястий очисний елемент, 6 - штовхач кулястого очисного елемента, а - ширина зони з відсутньою перфорацією, r - радіус кулястого очисного елемента. Запропоноване сито містить перфоровану пластину 1 з шестикутними отворами 2 та зони з відсутньою перфорацією 3, розміщені над перегородками, що обмежують комірки з кулястими очисними елементами 5. Пристрій використовують таким чином. У залежності від того, у яких типах очисних машинах буде використовуватися запропоноване сито, перфоровану пластину 1 виготовляють відповідного розміру та форми. Розмір шестикутних отворів 2 вибирають відповідно до розміру часток очищуваного матеріалу. Зони з відсутньою перфорацією 3 розміщують так, щоб їх осі симетрії співпадали з осями симетрії перегородок 4, що обмежують комірки з кулястими очисними елементами 5. Ширина a зон з відсутньою перфорацією 3 залежить від розміру кулястого очисного елемента 5 (радіуса r). Сита Фадєєва - перфоровані пластини 1 відповідної конфігурації - встановлюють у зерноочисні машини. У процесі роботи відбувається очищення перфорованої пластини 1 (сита) з використанням ударної взаємодії кулястих очисних елементів 5 по його зворотній поверхні. Наявність зон з відсутньою перфорацією 3 над перегородками 4, що обмежують комірки з кулястими очисними елементами 5, запобігає утворенню перешкод у вигляді забитих комірок 2 для вільного руху очищуваного матеріалу по поверхні сита. Запропоноване сито, при використанні його як елемента зерноочисних та калібрувальних машин, дає можливість підвищити ефективність роботи таких машин та якість очищення, калібрування і сортування насіння сільськогосподарських культур та інших сипучих сумішей, що потребують очищення або калібрування. 60 1 UA 114008 U Джерела інформації: 1. Патент України № 38580U, МПК В07В1/46; Сито Фадєєва / Л.В.Фадєєв; опубл. 12.01.2009, Бюл. № 1, 2009. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сито, що містить перфоровану пластину з шестикутними отворами, яке відрізняється тим, що робоча поверхня перфорованої пластини містить зони з відсутньою перфорацією, які розміщені над перегородками, що обмежують комірки з кулястими очисними елементами, осі симетрії зон з відсутньою перфорацією співпадають з осями симетрії перегородок, що обмежують комірки з кулястими очисними елементами. 2. Сито за п. 1, яке відрізняється тим, що ширина зони з відсутньою перфорацією не більша радіуса кулястого очисного елемента. 2 UA 114008 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
