Сито вібраційного грохота

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 37567

Опубліковано: 25.11.2008

Автори: Кравець Сергій Сергійович, Мішньов Анатолій Олексійович, Боровіков Антон Олександрович

Завантажити PDF файл.

Формула / Реферат

1. Сито вібраційного грохота, що містить еластичні елементи, закріплені в кінцевих опорах, установлених уздовж боковин сита, і на поздовжній балці, встановленій в середній частині сита, яке відрізняється тим, що еластичні елементи виконані у вигляді трапецеїдальних дисків, що чергуються з циліндричними вставками, нерухомо встановлених на стержнях, утворюючи прохідний переріз просіваючих отворів шестикутної форми.

2. Сито за п. 1, яке відрізняється тим, що стержні виконані в перерізі у вигляді багатогранника.

3. Сито за пп. 1, 2, яке відрізняється тим, що внутрішній посадочний отвір трапецеїдальних дисків і циліндричних вставок обернений перерізу стержнів.

Текст

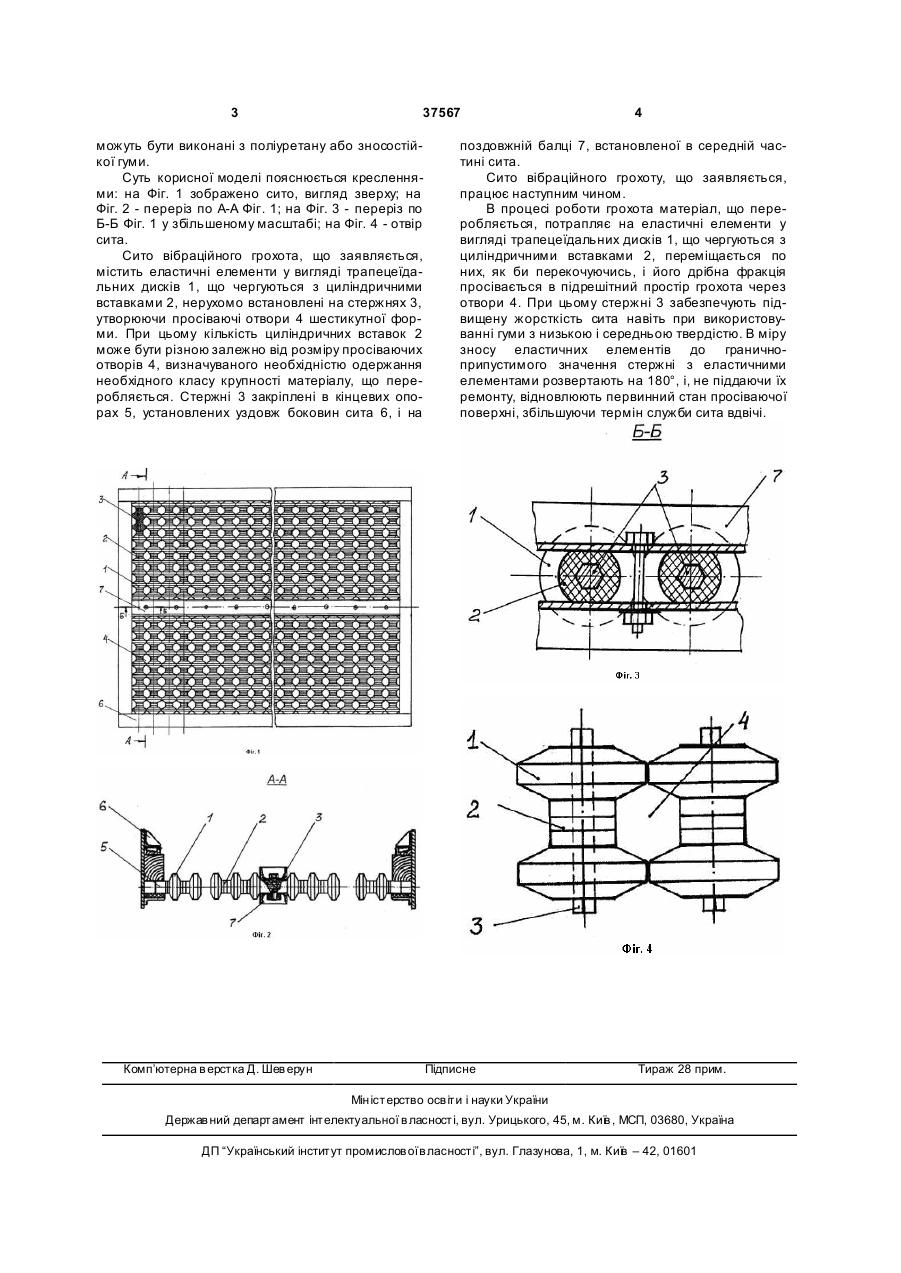

1. Сито вібраційного грохота, що містить еластичні елементи, закріплені в кінцевих опорах, установлених уздовж боковин сита, і на поздовж 3 37567 можуть бути виконані з поліуретану або зносостійкої гуми. Суть корисної моделі пояснюється кресленнями: на Фіг. 1 зображено сито, вигляд зверху; на Фіг. 2 - переріз по А-А Фіг. 1; на Фіг. 3 - переріз по Б-Б Фіг. 1 у збільшеному масштабі; на Фіг. 4 - отвір сита. Сито вібраційного грохота, що заявляється, містить еластичні елементи у вигляді трапецеїдальних дисків 1, що чергуються з циліндричними вставками 2, нерухомо встановлені на стержнях 3, утворюючи просіваючі отвори 4 шестикутної форми. При цьому кількість циліндричних вставок 2 може бути різною залежно від розміру просіваючих отворів 4, визначуваного необхідністю одержання необхідного класу крупності матеріалу, що переробляється. Стержні 3 закріплені в кінцевих опорах 5, установлених уздовж боковин сита 6, і на Комп’ютерна в ерстка Д. Шев ерун 4 поздовжній балці 7, встановленої в середній частині сита. Сито вібраційного грохоту, що заявляється, працює наступним чином. В процесі роботи грохота матеріал, що переробляється, потрапляє на еластичні елементи у вигляді трапецеїдальних дисків 1, що чергуються з циліндричними вставками 2, переміщається по них, як би перекочуючись, і його дрібна фракція просівається в підрешітний простір грохота через отвори 4. При цьому стержні 3 забезпечують підвищену жорсткість сита навіть при використовуванні гуми з низькою і середньою твердістю. В міру зносу еластичних елементів до граничноприпустимого значення стержні з еластичними елементами розвертають на 180°, і, не піддаючи їх ремонту, відновлюють первинний стан просіваючої поверхні, збільшуючи термін служби сита вдвічі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Sieve of vibration screen

Автори англійською

Borovikov Anton Oleksandrovych, Kravets Serhii Serhiiovych, Mishniov Anatolii Oleksiiovych

Назва патенту російською

Сито вибрационного грохота

Автори російською

Боровиков Антон Александрович, Кравец Сергей Сергеевич, Мишнев Анатолий Алексеевич

МПК / Мітки

Автори: Кудрявцева Ольга Іванівна, Лепьохін Володимир Васильович, Селезньов Анатолій Михайлович, Шолін Михайло Костянтинович

МПК: B07B 1/46

Мітки: сито, грохота

Формула / Реферат:

Сито грохота, яке містить натягнені еластичні стрічки з періодичними виступами, опори, що мають планку з пазами, в які заведені стрічки, яке відрізняється тим, що кожна опора виконана з другою ідентичною планкою, що паралельна першій, з пазами, які розташовані навпроти пазів першої планки, при цьому кожна стрічка додатково заведена в пази другої планки, а в опорах крок поміж поверхнями першої і другої планок, які контактують з двома...
