Сито грохота

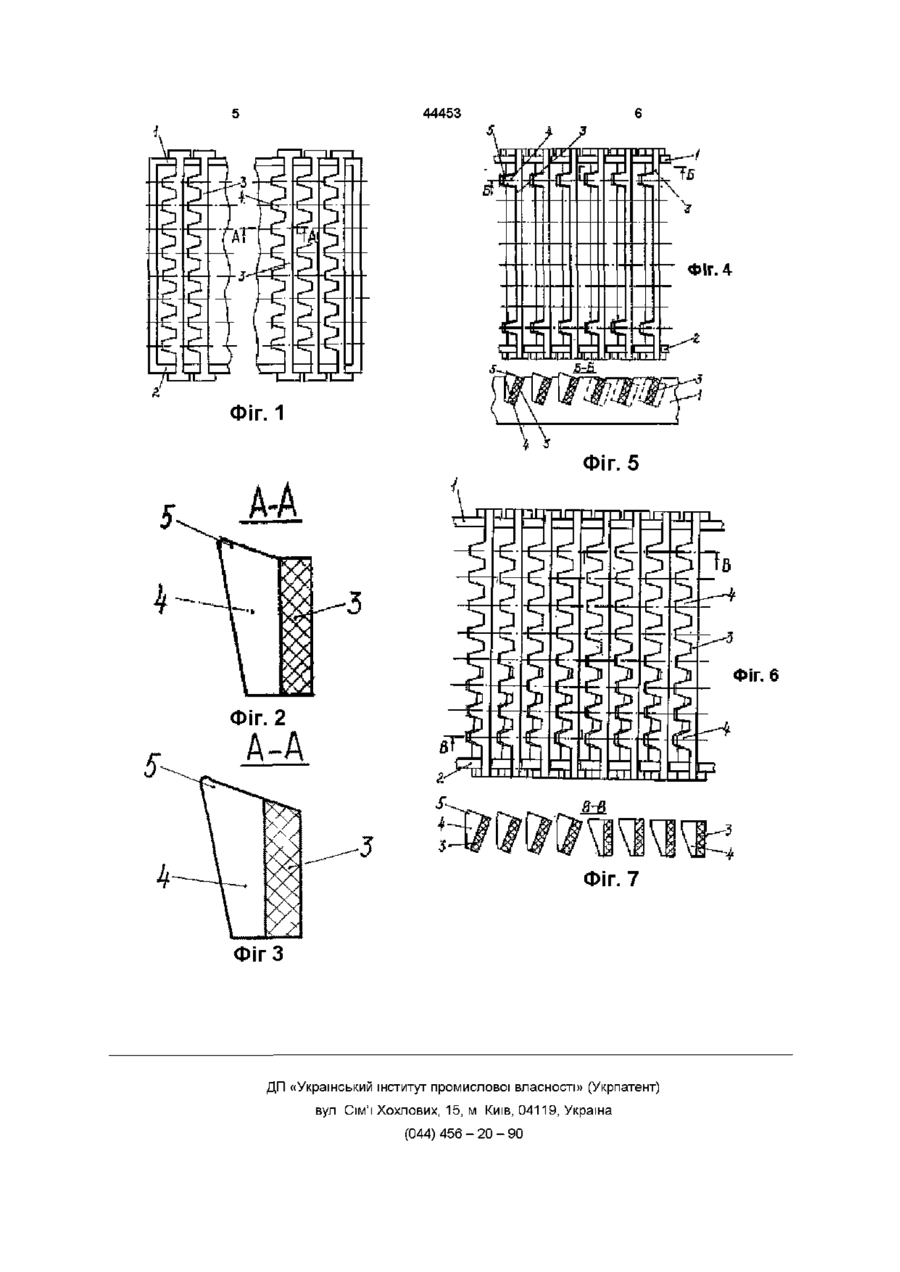

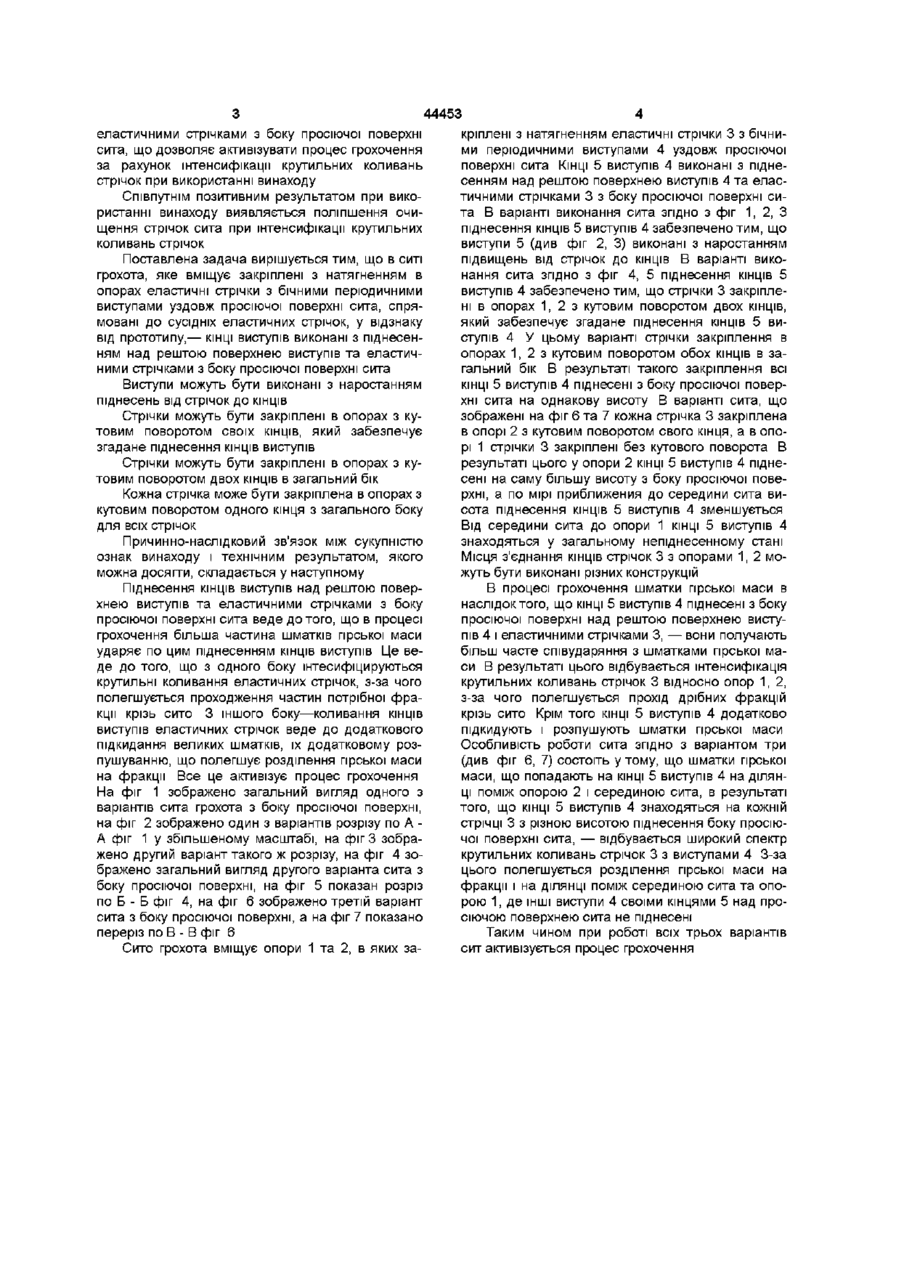

1 Сито грохота, яке містить закріплені з натягненням в опорах еластичні стрічки з бічними періодичними виступами уздовж просіюючої поверхні сита, спрямовані до сусідніх еластичних стрічок, яке відрізняється тим, що КІНЦІ виступів виконані з підвищенням над рештою поверхні виступів та еластичними стрічками з боку просіюючої поверхні сита 2 Сито за п 1, яке відрізняється тим, що виступи виконані з наростанням підвищень від середини Винахід відноситься до техніки розділення сипких матеріалів і може бути використаний в гірничо добувної, металургійної та інших галузях промисловості В існуючим в теперішній час рівні техніки є відомим аналог - сито за а с СРСР № 174886, В07В 1/46, від 06 03 90р Це сито вміщує еластичні стрічки з виступами на бічній поверхні, які закріплені з натягненням в опорах, обладнані додатковими виступами, які виконані у вигляді еластичних стрижнів, розташованих на робочій поверхні стрічок поміж головними виступами по меншій мірі на ділянках, що примикають до опор, причому висота додаткових виступів менше повздовжнього розміру просіючої комірки, що образована двома суміжними стрічками, а їх поперечний розмір не перевищує поперечного розміру комірки 3 суттєвими ознаками винаходу у аналога збігаються закріплені з натягненням в опорах еластичні стрічки з бічними еластичними періодичними виступами уздовж просіючої поверхні сита, спрямовані до сусідніх еластичних стрічок Недоліки цього аналога складаються утому, що згадані співвідношення розмірів додаткових виступів, тобто відносно малого поперечного перерізу, ведуть до швидкого їх зносу Крім того запропоноване розташування додаткових виступів не дозволяє активізувати про цес грохочення за рахунок інтенсифікації крутильних коливань стрічок при падінні на них шматків пород Прототипом пропонуємого сита грохота виявляється сито за а с СРСР № 1050755, ВО7В 1/ 04, від 24 03 82р Це сито вміщує закріплені з натягненням в опорах еластичні стрічки з бічними періодичними виступами уздовж просіючої поверхні сита, спрямовані до сусідніх еластичних стрічок Ці ознаки виявляються загальними з суттєвими ознаками пропонуємого винаходу Крім того прототип має ознаки, що не співпадають з суттєвими ознаками пропонуємого винаходу виконання періодичних виступів зменшуючимися за довжиною від середини до опор, а також виконання періодичних виступів у формі прямокутних трикутників Недоліком сита, що є прототипом, з'являється те що форма його просіючої поверхні не дозволяє активізувати процес грохочення за рахунок інтенсифікації крутильних коливань стрічок Це відбувається з-за того, що більша доля шматків гірської маси у процесі грохочення ударяє безпосередньо по еластичним стрічкам, що викликає тільки коливання стрічок у вертикальній площині В основу винаходу покладено задачу удосконалити сито шляхом виконання КІНЦІВ виступів з піднесенням над рештою поверхнею виступів і стрічок до КІНЦІВ 3 Сито за п 1, яке відрізняється тим, що стрічки закріплені в опорах з кутовим поворотом своїх КІНЦІВ, який забезпечує згадане підвищення КІНЦІВ виступів 4 Сито за п 3, яке відрізняється тим, що стрічки закріплені в опорах з кутовим поворотом двох КІНЦІВ в один бік 5 Сито за п 3, яке відрізняється тим, що стрічки закріплені в опорах з кутовим поворотом одного КІНЦЯ В ОДИН біК СО Ю 44453 еластичними стрічками з боку просіючої поверхні сита, що дозволяє активізувати процес грохочення за рахунок інтенсифікації крутильних коливань стрічок при використанні винаходу Співпутнім позитивним результатом при використанні винаходу виявляється поліпшення очищення стрічок сита при інтенсифікації крутильних коливань стрічок Поставлена задача вирішується тим, що в ситі грохота, яке вміщує закріплені з натягненням в опорах еластичні стрічки з бічними періодичними виступами уздовж просіючої поверхні сита, спрямовані до сусідніх еластичних стрічок, у відзнаку від прототипу,— КІНЦІ виступів виконані з піднесенням над рештою поверхнею виступів та еластичними стрічками з боку просіючої поверхні сита Виступи можуть бути виконані з наростанням піднесень від стрічок до КІНЦІВ Стрічки можуть бути закріплені в опорах з кутовим поворотом своїх КІНЦІВ, який забезпечує згадане піднесення КІНЦІВ виступів Стрічки можуть бути закріплені в опорах з кутовим поворотом двох КІНЦІВ в загальний бік Кожна стрічка може бути закріплена в опорах з кутовим поворотом одного кінця з загального боку для всіх стрічок Причинно-наслідковий зв'язок між сукупністю ознак винаходу і технічним результатом, якого можна досягти, складається у наступному Піднесення КІНЦІВ виступів над рештою поверхнею виступів та еластичними стрічками з боку просіючої поверхні сита веде до того, що в процесі грохочення більша частина шматків гірської маси ударяє по цим піднесенням КІНЦІВ виступів Це веде до того, що з одного боку інтесифіцируються крутильні коливання еластичних стрічок, з-за чого полегшується проходження частин потрібної фракції крізь сито 3 іншого боку—коливання КІНЦІВ виступів еластичних стрічок веде до додаткового підкидання великих шматків, їх додатковому розпушуванню, що полегшує розділення гірської маси на фракції Все це активізує процес грохочення На фіг 1 зображено загальний вигляд одного з варіантів сита грохота з боку просіючої поверхні, на фіг 2 зображено один з варіантів розрізу по А А фіг 1 у збільшеному масштабі, на фіг 3 зображено другий варіант такого ж розрізу, на фіг 4 зображено загальний вигляд другого варіанта сита з боку просіючої поверхні, на фіг 5 показан розріз по Б - Б фіг 4, на фіг 6 зображено третій варіант сита з боку просіючої поверхні, а на фіг 7 показано переріз по В - В фіг 6 Сито грохота вміщує опори 1 та 2, в яких за кріплені з натягненням еластичні стрічки 3 з бічними періодичними виступами 4 уздовж просіючої поверхні сита КІНЦІ 5 виступів 4 виконані з піднесенням над рештою поверхнею виступів 4 та еластичними стрічками 3 з боку просіючої поверхні сита В варіанті виконання сита згідно з фіг 1, 2, З піднесення КІНЦІВ 5 виступів 4 забезпечено тим, що виступи 5 (див фіг 2, 3) виконані з наростанням підвищень від стрічок до КІНЦІВ В варіанті виконання сита згідно з фіг 4, 5 піднесення КІНЦІВ 5 виступів 4 забезпечено тим, що стрічки 3 закріплені в опорах 1, 2 з кутовим поворотом двох КІНЦІВ, який забезпечує згадане піднесення КІНЦІВ 5 виступів 4 У цьому варіанті стрічки закріплення в опорах 1, 2 з кутовим поворотом обох КІНЦІВ В загальний бік В результаті такого закріплення всі КІНЦІ 5 виступів 4 піднесені з боку просіючої поверхні сита на однакову висоту В варіанті сита, що зображені на фіг 6 та 7 кожна стрічка 3 закріплена в опорі 2 з кутовим поворотом свого кінця, а в опорі 1 стрічки 3 закріплені без кутового поворота В результаті цього у опори 2 КІНЦІ 5 виступів 4 піднесені на саму більшу висоту з боку просіючої поверхні, а по мірі приближения до середини сита висота піднесення КІНЦІВ 5 виступів 4 зменшується Від середини сита до опори 1 КІНЦІ 5 виступів 4 знаходяться у загальному непіднесенному стані Місця з'єднання КІНЦІВ стрічок 3 з опорами 1, 2 можуть бути виконані різних конструкцій В процесі грохочення шматки гірської маси в наслідок того, що КІНЦІ 5 виступів 4 піднесені з боку просіючої поверхні над рештою поверхнею виступів 4 і еластичними стрічками 3, — вони получають більш часте співударяння з шматками гірської маси В результаті цього відбувається інтенсифікація крутильних коливань стрічок 3 відносно опор 1, 2, з-за чого полегшується прохід дрібних фракцій крізь сито Крім того КІНЦІ 5 виступів 4 додатково підкидують і розпушують шматки гірської маси Особливість роботи сита згідно з варіантом три (див фіг 6, 7) состоіть утому, що шматки гірської маси, що попадають на КІНЦІ 5 виступів 4 на ДІЛЯНЦІ ПОМІЖ опорою 2 і серединою сита, в результаті того, що КІНЦІ 5 виступів 4 знаходяться на кожній стрічці 3 з різною висотою піднесення боку просіючої поверхні сита, — відбувається широкий спектр крутильних коливань стрічок 3 з виступами 4 З-за цього полегшується розділення гірської маси на фракції і на ДІЛЯНЦІ поміж серединою сита та опорою 1, де ІНШІ виступи 4 своїми кінцями 5 над просіючою поверхнею сита не піднесені Таким чином при роботі всіх трьох варіантів сит активізується процес грохочення 44453 ФІГ. 4 щтшщ ФІГ. 1 Фіг. 5 Фіг. 6 Фіг. 2 Фіг. 7 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
