Еластичний шнурок з фіксаторами для кріплення кінцівок

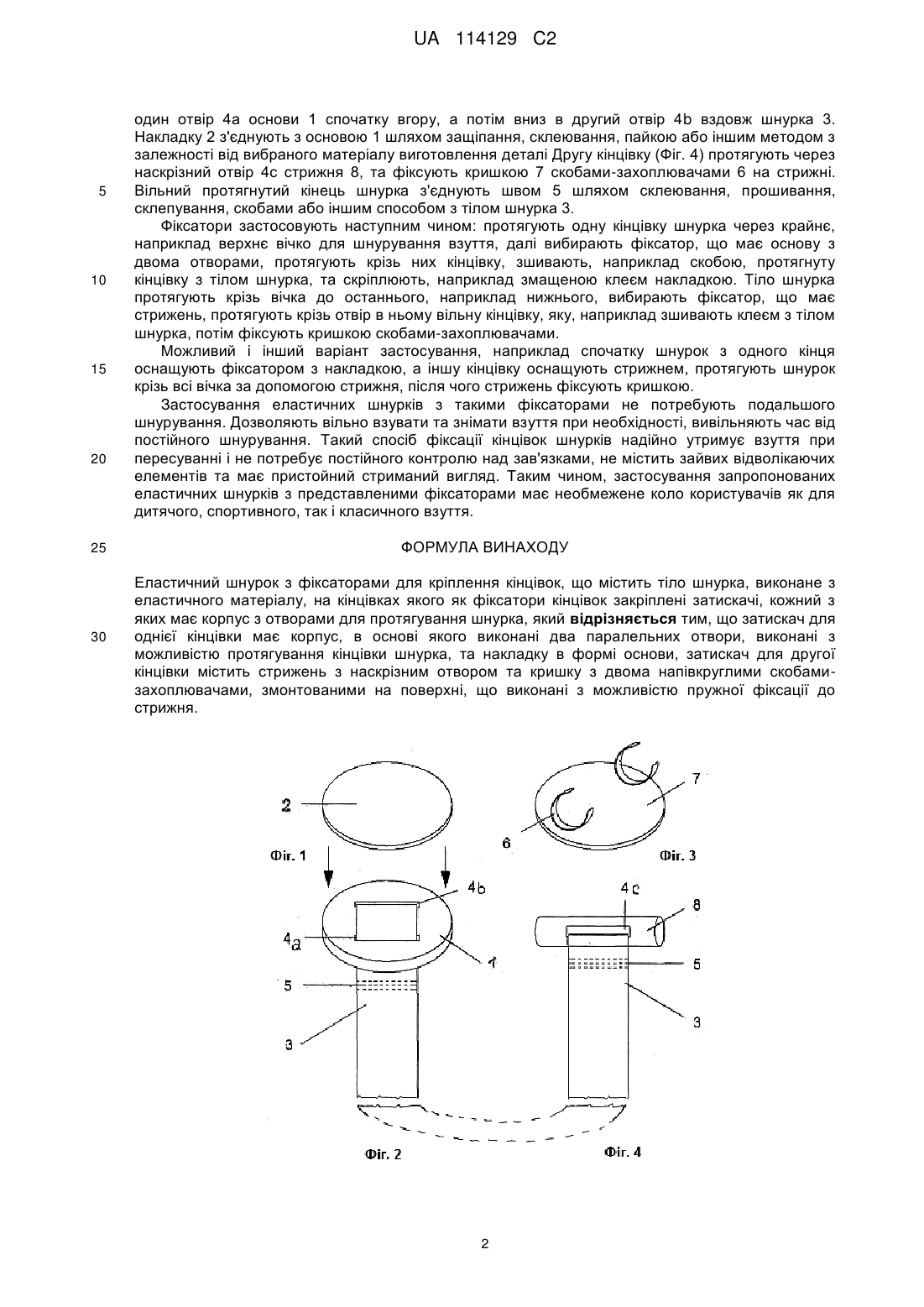

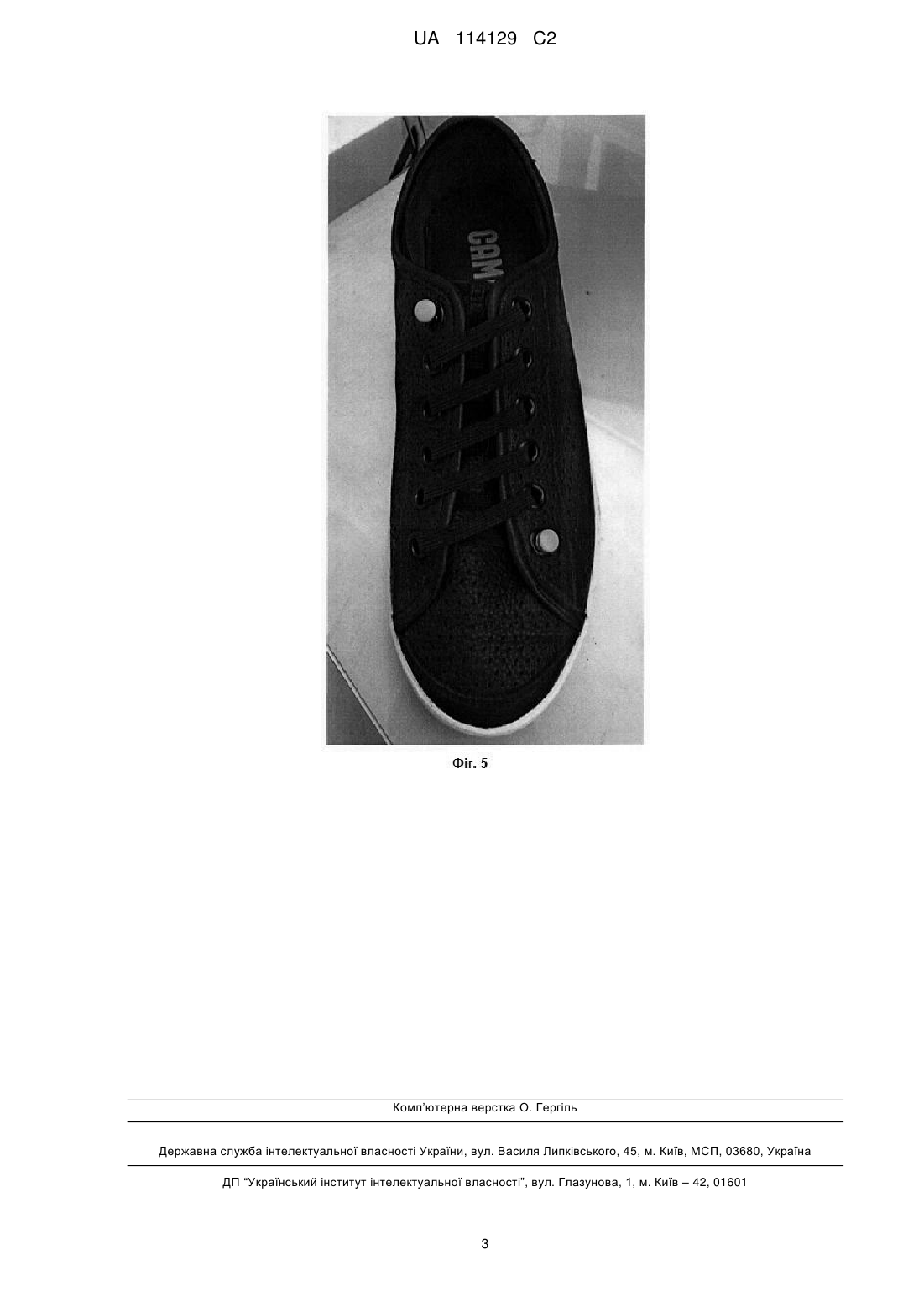

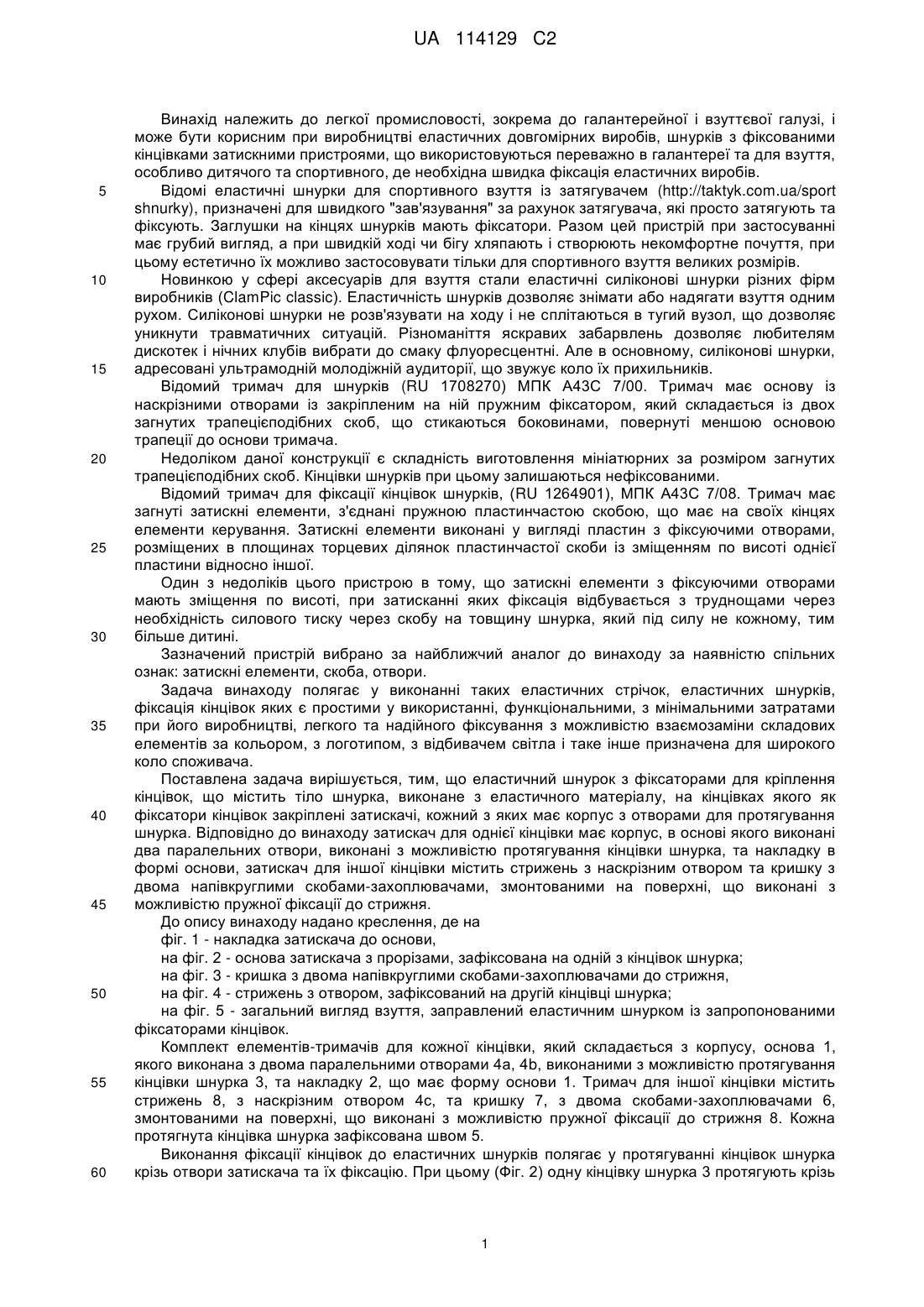

Реферат: Даний винахід належить до легкої промисловості, зокрема до галантерейної і взуттєвої галузі, і може бути корисним при виробництві еластичних довгомірних виробів, шнурків з фіксованими кінцівками, затискними пристроями, що використовуються переважно в галантереї та для взуття, особливо дитячого та спортивного, де необхідна швидка фіксація еластичних виробів. Заявлений еластичний шнурок з фіксаторами для кріплення кінцівок містить тіло шнурка, виконане з еластичного матеріалу, на кінцівках якого як фіксатори кінцівок закріплені затискачі, кожний з яких має корпус з отворами для протягування шнурка. Затискач для однієї кінцівки має корпус, в основі якого виконані два паралельних отвори, виконані з можливістю протягування кінцівки шнурка, та накладку в формі основи. Затискач для другої кінцівки містить стрижень з наскрізним отвором та кришку з двома напівкруглими скобами-захоплювачами, змонтованими на поверхні, що виконані з можливістю пружної фіксації до стрижня. Винахід полягає у виконанні таких еластичних стрічок, еластичних шнурків, фіксація кінцівок яких є простими у використанні, функціональними, з мінімальними затратами при його виробництві, легкого та надійного фіксування з можливістю взаємозаміни складових елементів. UA 114129 C2 (12) UA 114129 C2 UA 114129 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до легкої промисловості, зокрема до галантерейної і взуттєвої галузі, і може бути корисним при виробництві еластичних довгомірних виробів, шнурків з фіксованими кінцівками затискними пристроями, що використовуються переважно в галантереї та для взуття, особливо дитячого та спортивного, де необхідна швидка фіксація еластичних виробів. Відомі еластичні шнурки для спортивного взуття із затягувачем (http://taktyk.com.ua/sport shnurky), призначені для швидкого "зав'язування" за рахунок затягувача, які просто затягують та фіксують. Заглушки на кінцях шнурків мають фіксатори. Разом цей пристрій при застосуванні має грубий вигляд, а при швидкій ході чи бігу хляпають і створюють некомфортне почуття, при цьому естетично їх можливо застосовувати тільки для спортивного взуття великих розмірів. Новинкою у сфері аксесуарів для взуття стали еластичні силіконові шнурки різних фірм виробників (ClamPic classic). Еластичність шнурків дозволяє знімати або надягати взуття одним рухом. Силіконові шнурки не розв'язувати на ходу і не сплітаються в тугий вузол, що дозволяє уникнути травматичних ситуацій. Різноманіття яскравих забарвлень дозволяє любителям дискотек і нічних клубів вибрати до смаку флуоресцентні. Але в основному, силіконові шнурки, адресовані ультрамодній молодіжній аудиторії, що звужує коло їх прихильників. Відомий тримач для шнурків (RU 1708270) МПК А43С 7/00. Тримач має основу із наскрізними отворами із закріпленим на ній пружним фіксатором, який складається із двох загнутих трапецієподібних скоб, що стикаються боковинами, повернуті меншою основою трапеції до основи тримача. Недоліком даної конструкції є складність виготовлення мініатюрних за розміром загнутих трапецієподібних скоб. Кінцівки шнурків при цьому залишаються нефіксованими. Відомий тримач для фіксації кінцівок шнурків, (RU 1264901), МПК А43С 7/08. Тримач має загнуті затискні елементи, з'єднані пружною пластинчастою скобою, що має на своїх кінцях елементи керування. Затискні елементи виконані у вигляді пластин з фіксуючими отворами, розміщених в площинах торцевих ділянок пластинчастої скоби із зміщенням по висоті однієї пластини відносно іншої. Один з недоліків цього пристрою в тому, що затискні елементи з фіксуючими отворами мають зміщення по висоті, при затисканні яких фіксація відбувається з труднощами через необхідність силового тиску через скобу на товщину шнурка, який під силу не кожному, тим більше дитині. Зазначений пристрій вибрано за найближчий аналог до винаходу за наявністю спільних ознак: затискні елементи, скоба, отвори. Задача винаходу полягає у виконанні таких еластичних стрічок, еластичних шнурків, фіксація кінцівок яких є простими у використанні, функціональними, з мінімальними затратами при його виробництві, легкого та надійного фіксування з можливістю взаємозаміни складових елементів за кольором, з логотипом, з відбивачем світла і таке інше призначена для широкого коло споживача. Поставлена задача вирішується, тим, що еластичний шнурок з фіксаторами для кріплення кінцівок, що містить тіло шнурка, виконане з еластичного матеріалу, на кінцівках якого як фіксатори кінцівок закріплені затискачі, кожний з яких має корпус з отворами для протягування шнурка. Відповідно до винаходу затискач для однієї кінцівки має корпус, в основі якого виконані два паралельних отвори, виконані з можливістю протягування кінцівки шнурка, та накладку в формі основи, затискач для іншої кінцівки містить стрижень з наскрізним отвором та кришку з двома напівкруглими скобами-захоплювачами, змонтованими на поверхні, що виконані з можливістю пружної фіксації до стрижня. До опису винаходу надано креслення, де на фіг. 1 - накладка затискача до основи, на фіг. 2 - основа затискача з прорізами, зафіксована на одній з кінцівок шнурка; на фіг. 3 - кришка з двома напівкруглими скобами-захоплювачами до стрижня, на фіг. 4 - стрижень з отвором, зафіксований на другій кінцівці шнурка; на фіг. 5 - загальний вигляд взуття, заправлений еластичним шнурком із запропонованими фіксаторами кінцівок. Комплект елементів-тримачів для кожної кінцівки, який складається з корпусу, основа 1, якого виконана з двома паралельними отворами 4а, 4b, виконаними з можливістю протягування кінцівки шнурка 3, та накладку 2, що має форму основи 1. Тримач для іншої кінцівки містить стрижень 8, з наскрізним отвором 4с, та кришку 7, з двома скобами-захоплювачами 6, змонтованими на поверхні, що виконані з можливістю пружної фіксації до стрижня 8. Кожна протягнута кінцівка шнурка зафіксована швом 5. Виконання фіксації кінцівок до еластичних шнурків полягає у протягуванні кінцівок шнурка крізь отвори затискача та їх фіксацію. При цьому (Фіг. 2) одну кінцівку шнурка 3 протягують крізь 1 UA 114129 C2 5 10 15 20 25 30 один отвір 4а основи 1 спочатку вгору, а потім вниз в другий отвір 4b вздовж шнурка 3. Накладку 2 з'єднують з основою 1 шляхом защіпання, склеювання, пайкою або іншим методом з залежності від вибраного матеріалу виготовлення деталі Другу кінцівку (Фіг. 4) протягують через наскрізний отвір 4с стрижня 8, та фіксують кришкою 7 скобами-захоплювачами 6 на стрижні. Вільний протягнутий кінець шнурка з'єднують швом 5 шляхом склеювання, прошивання, склепування, скобами або іншим способом з тілом шнурка 3. Фіксатори застосовують наступним чином: протягують одну кінцівку шнурка через крайнє, наприклад верхнє вічко для шнурування взуття, далі вибирають фіксатор, що має основу з двома отворами, протягують крізь них кінцівку, зшивають, наприклад скобою, протягнуту кінцівку з тілом шнурка, та скріплюють, наприклад змащеною клеєм накладкою. Тіло шнурка протягують крізь вічка до останнього, наприклад нижнього, вибирають фіксатор, що має стрижень, протягують крізь отвір в ньому вільну кінцівку, яку, наприклад зшивають клеєм з тілом шнурка, потім фіксують кришкою скобами-захоплювачами. Можливий і інший варіант застосування, наприклад спочатку шнурок з одного кінця оснащують фіксатором з накладкою, а іншу кінцівку оснащують стрижнем, протягують шнурок крізь всі вічка за допомогою стрижня, після чого стрижень фіксують кришкою. Застосування еластичних шнурків з такими фіксаторами не потребують подальшого шнурування. Дозволяють вільно взувати та знімати взуття при необхідності, вивільняють час від постійного шнурування. Такий спосіб фіксації кінцівок шнурків надійно утримує взуття при пересуванні і не потребує постійного контролю над зав'язками, не містить зайвих відволікаючих елементів та має пристойний стриманий вигляд. Таким чином, застосування запропонованих еластичних шнурків з представленими фіксаторами має необмежене коло користувачів як для дитячого, спортивного, так і класичного взуття. ФОРМУЛА ВИНАХОДУ Еластичний шнурок з фіксаторами для кріплення кінцівок, що містить тіло шнурка, виконане з еластичного матеріалу, на кінцівках якого як фіксатори кінцівок закріплені затискачі, кожний з яких має корпус з отворами для протягування шнурка, який відрізняється тим, що затискач для однієї кінцівки має корпус, в основі якого виконані два паралельних отвори, виконані з можливістю протягування кінцівки шнурка, та накладку в формі основи, затискач для другої кінцівки містить стрижень з наскрізним отвором та кришку з двома напівкруглими скобамизахоплювачами, змонтованими на поверхні, що виконані з можливістю пружної фіксації до стрижня. 2 UA 114129 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
