Термоелектричний прилад для термічного лікування гінекологічних захворювань

Завантажити PDF файл.

Формула / Реферат

1. Термоелектричний прилад для термічного лікування гінекологічних захворювань, що складається з блока живлення, двох термоелектричних модулів Пельтьє, проточних теплообмінників, теплопроводу, рукоятки, змінних теплоконтактних насадок необхідної геометричної форми з матеріалу великої теплопровідності та терморезистора, який відрізняється тим, що термоелектричні модулі Пельтьє є трикаскадними.

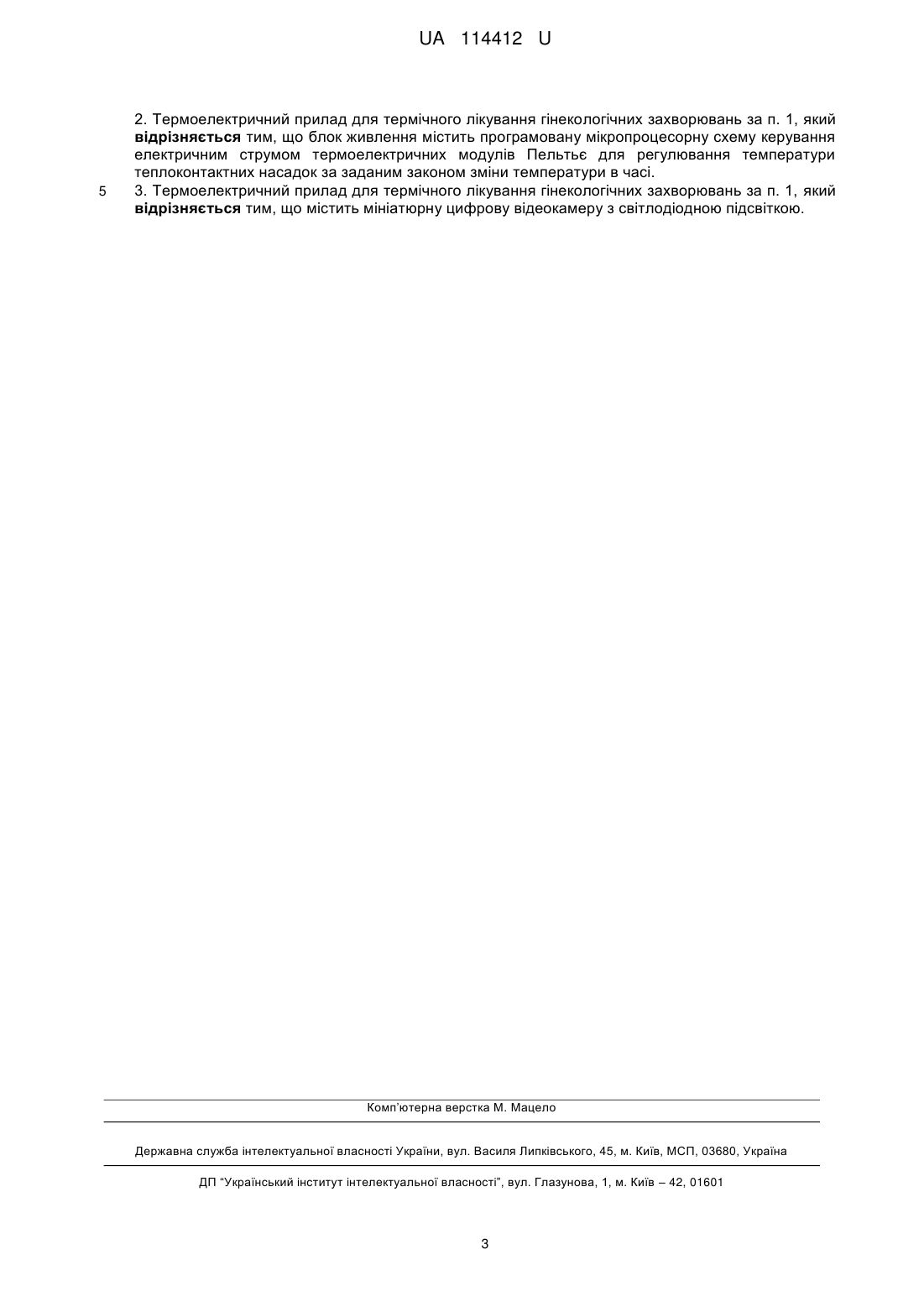

2. Термоелектричний прилад для термічного лікування гінекологічних захворювань за п. 1, який відрізняється тим, що блок живлення містить програмовану мікропроцесорну схему керування електричним струмом термоелектричних модулів Пельтьє для регулювання температури теплоконтактних насадок за заданим законом зміни температури в часі.

3. Термоелектричний прилад для термічного лікування гінекологічних захворювань за п. 1, який відрізняється тим, що містить мініатюрну цифрову відеокамеру з світлодіодною підсвіткою.

Текст

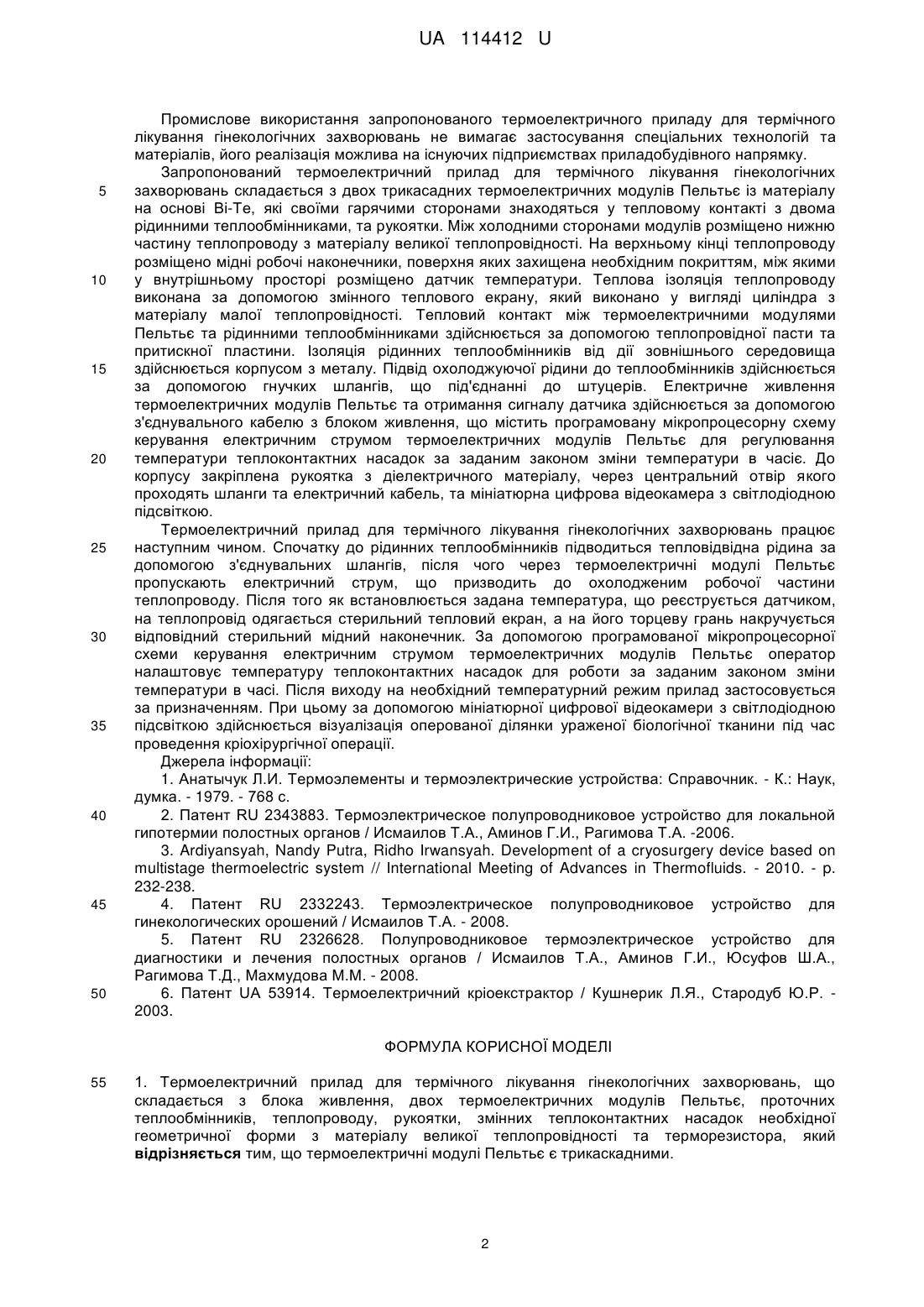

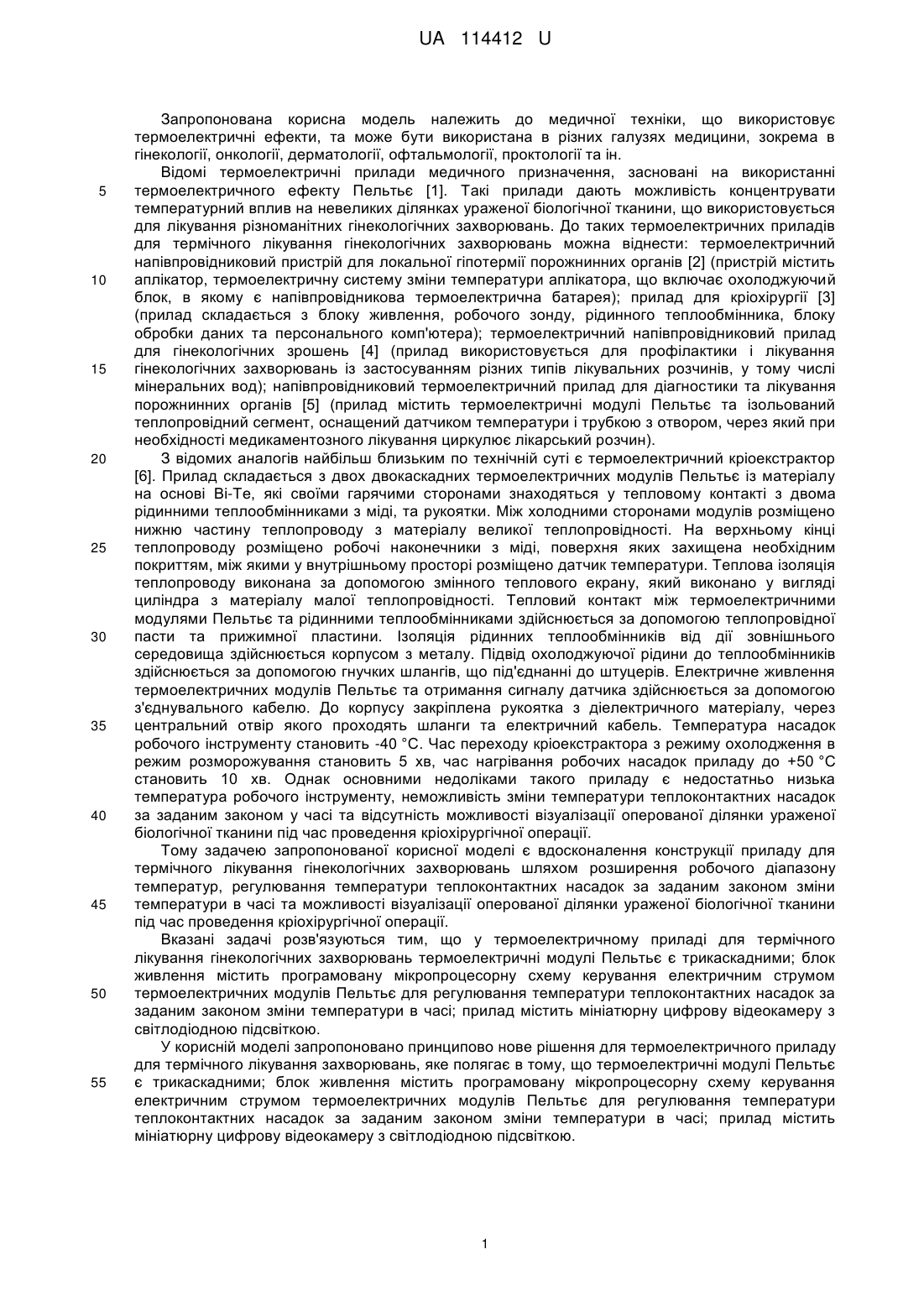

Реферат: Термоелектричний прилад для термічного лікування гінекологічних захворювань складається з блоку живлення, двох термоелектричних модулів Пельтьє, проточних теплообмінників, теплопроводу, рукоятки, змінних теплоконтактних насадок необхідної геометричної форми з матеріалу великої теплопровідності та терморезистора. Термоелектричні модулі Пельтьє є трикаскадними. UA 114412 U (12) UA 114412 U UA 114412 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до медичної техніки, що використовує термоелектричні ефекти, та може бути використана в різних галузях медицини, зокрема в гінекології, онкології, дерматології, офтальмології, проктології та ін. Відомі термоелектричні прилади медичного призначення, засновані на використанні термоелектричного ефекту Пельтьє [1]. Такі прилади дають можливість концентрувати температурний вплив на невеликих ділянках ураженої біологічної тканини, що використовується для лікування різноманітних гінекологічних захворювань. До таких термоелектричних приладів для термічного лікування гінекологічних захворювань можна віднести: термоелектричний напівпровідниковий пристрій для локальної гіпотермії порожнинних органів [2] (пристрій містить аплікатор, термоелектричну систему зміни температури аплікатора, що включає охолоджуючий блок, в якому є напівпровідникова термоелектрична батарея); прилад для кріохірургії [3] (прилад складається з блоку живлення, робочого зонду, рідинного теплообмінника, блоку обробки даних та персонального комп'ютера); термоелектричний напівпровідниковий прилад для гінекологічних зрошень [4] (прилад використовується для профілактики і лікування гінекологічних захворювань із застосуванням різних типів лікувальних розчинів, у тому числі мінеральних вод); напівпровідниковий термоелектричний прилад для діагностики та лікування порожнинних органів [5] (прилад містить термоелектричні модулі Пельтьє та ізольований теплопровідний сегмент, оснащений датчиком температури і трубкою з отвором, через який при необхідності медикаментозного лікування циркулює лікарський розчин). З відомих аналогів найбільш близьким по технічній суті є термоелектричний кріоекстрактор [6]. Прилад складається з двох двокаскадних термоелектричних модулів Пельтьє із матеріалу на основі Ві-Те, які своїми гарячими сторонами знаходяться у тепловому контакті з двома рідинними теплообмінниками з міді, та рукоятки. Між холодними сторонами модулів розміщено нижню частину теплопроводу з матеріалу великої теплопровідності. На верхньому кінці теплопроводу розміщено робочі наконечники з міді, поверхня яких захищена необхідним покриттям, між якими у внутрішньому просторі розміщено датчик температури. Теплова ізоляція теплопроводу виконана за допомогою змінного теплового екрану, який виконано у вигляді циліндра з матеріалу малої теплопровідності. Тепловий контакт між термоелектричними модулями Пельтьє та рідинними теплообмінниками здійснюється за допомогою теплопровідної пасти та прижимної пластини. Ізоляція рідинних теплообмінників від дії зовнішнього середовища здійснюється корпусом з металу. Підвід охолоджуючої рідини до теплообмінників здійснюється за допомогою гнучких шлангів, що під'єднанні до штуцерів. Електричне живлення термоелектричних модулів Пельтьє та отримання сигналу датчика здійснюється за допомогою з'єднувального кабелю. До корпусу закріплена рукоятка з діелектричного матеріалу, через центральний отвір якого проходять шланги та електричний кабель. Температура насадок робочого інструменту становить -40 °C. Час переходу кріоекстрактора з режиму охолодження в режим розморожування становить 5 хв, час нагрівання робочих насадок приладу до +50 °C становить 10 хв. Однак основними недоліками такого приладу є недостатньо низька температура робочого інструменту, неможливість зміни температури теплоконтактних насадок за заданим законом у часі та відсутність можливості візуалізації оперованої ділянки ураженої біологічної тканини під час проведення кріохірургічної операції. Тому задачею запропонованої корисної моделі є вдосконалення конструкції приладу для термічного лікування гінекологічних захворювань шляхом розширення робочого діапазону температур, регулювання температури теплоконтактних насадок за заданим законом зміни температури в часі та можливості візуалізації оперованої ділянки ураженої біологічної тканини під час проведення кріохірургічної операції. Вказані задачі розв'язуються тим, що у термоелектричному приладі для термічного лікування гінекологічних захворювань термоелектричні модулі Пельтьє є трикаскадними; блок живлення містить програмовану мікропроцесорну схему керування електричним струмом термоелектричних модулів Пельтьє для регулювання температури теплоконтактних насадок за заданим законом зміни температури в часі; прилад містить мініатюрну цифрову відеокамеру з світлодіодною підсвіткою. У корисній моделі запропоновано принципово нове рішення для термоелектричного приладу для термічного лікування захворювань, яке полягає в тому, що термоелектричні модулі Пельтьє є трикаскадними; блок живлення містить програмовану мікропроцесорну схему керування електричним струмом термоелектричних модулів Пельтьє для регулювання температури теплоконтактних насадок за заданим законом зміни температури в часі; прилад містить мініатюрну цифрову відеокамеру з світлодіодною підсвіткою. 1 UA 114412 U 5 10 15 20 25 30 35 40 45 50 Промислове використання запропонованого термоелектричного приладу для термічного лікування гінекологічних захворювань не вимагає застосування спеціальних технологій та матеріалів, його реалізація можлива на існуючих підприємствах приладобудівного напрямку. Запропонований термоелектричний прилад для термічного лікування гінекологічних захворювань складається з двох трикасадних термоелектричних модулів Пельтьє із матеріалу на основі Ві-Те, які своїми гарячими сторонами знаходяться у тепловому контакті з двома рідинними теплообмінниками, та рукоятки. Між холодними сторонами модулів розміщено нижню частину теплопроводу з матеріалу великої теплопровідності. На верхньому кінці теплопроводу розміщено мідні робочі наконечники, поверхня яких захищена необхідним покриттям, між якими у внутрішньому просторі розміщено датчик температури. Теплова ізоляція теплопроводу виконана за допомогою змінного теплового екрану, який виконано у вигляді циліндра з матеріалу малої теплопровідності. Тепловий контакт між термоелектричними модулями Пельтьє та рідинними теплообмінниками здійснюється за допомогою теплопровідної пасти та притискної пластини. Ізоляція рідинних теплообмінників від дії зовнішнього середовища здійснюється корпусом з металу. Підвід охолоджуючої рідини до теплообмінників здійснюється за допомогою гнучких шлангів, що під'єднанні до штуцерів. Електричне живлення термоелектричних модулів Пельтьє та отримання сигналу датчика здійснюється за допомогою з'єднувального кабелю з блоком живлення, що містить програмовану мікропроцесорну схему керування електричним струмом термоелектричних модулів Пельтьє для регулювання температури теплоконтактних насадок за заданим законом зміни температури в часіє. До корпусу закріплена рукоятка з діелектричного матеріалу, через центральний отвір якого проходять шланги та електричний кабель, та мініатюрна цифрова відеокамера з світлодіодною підсвіткою. Термоелектричний прилад для термічного лікування гінекологічних захворювань працює наступним чином. Спочатку до рідинних теплообмінників підводиться тепловідвідна рідина за допомогою з'єднувальних шлангів, після чого через термоелектричні модулі Пельтьє пропускають електричний струм, що призводить до охолодженим робочої частини теплопроводу. Після того як встановлюється задана температура, що реєструється датчиком, на теплопровід одягається стерильний тепловий екран, а на його торцеву грань накручується відповідний стерильний мідний наконечник. За допомогою програмованої мікропроцесорної схеми керування електричним струмом термоелектричних модулів Пельтьє оператор налаштовує температуру теплоконтактних насадок для роботи за заданим законом зміни температури в часі. Після виходу на необхідний температурний режим прилад застосовується за призначенням. При цьому за допомогою мініатюрної цифрової відеокамери з світлодіодною підсвіткою здійснюється візуалізація оперованої ділянки ураженої біологічної тканини під час проведення кріохірургічної операції. Джерела інформації: 1. Анатычук Л.И. Термоэлементы и термоэлектрические устройства: Справочник. - К.: Наук, думка. - 1979. - 768 с. 2. Патент RU 2343883. Термоэлектрическое полупроводниковое устройство для локальной гипотермии полостных органов / Исмаилов Т.А., Аминов Г.И., Рагимова Т.А. -2006. 3. Ardiyansyah, Nandy Putra, Ridho Irwansyah. Development of a cryosurgery device based on multistage thermoelectric system // International Meeting of Advances in Thermofluids. - 2010. - p. 232-238. 4. Патент RU 2332243. Термоэлектрическое полупроводниковое устройство для гинекологических орошений / Исмаилов Т.А. - 2008. 5. Патент RU 2326628. Полупроводниковое термоэлектрическое устройство для диагностики и лечения полостных органов / Исмаилов Т.А., Аминов Г.И., Юсуфов Ш.А., Рагимова Т.Д., Махмудова М.М. - 2008. 6. Патент UA 53914. Термоелектричний кріоекстрактор / Кушнерик Л.Я., Стародуб Ю.Р. 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Термоелектричний прилад для термічного лікування гінекологічних захворювань, що складається з блока живлення, двох термоелектричних модулів Пельтьє, проточних теплообмінників, теплопроводу, рукоятки, змінних теплоконтактних насадок необхідної геометричної форми з матеріалу великої теплопровідності та терморезистора, який відрізняється тим, що термоелектричні модулі Пельтьє є трикаскадними. 2 UA 114412 U 5 2. Термоелектричний прилад для термічного лікування гінекологічних захворювань за п. 1, який відрізняється тим, що блок живлення містить програмовану мікропроцесорну схему керування електричним струмом термоелектричних модулів Пельтьє для регулювання температури теплоконтактних насадок за заданим законом зміни температури в часі. 3. Термоелектричний прилад для термічного лікування гінекологічних захворювань за п. 1, який відрізняється тим, що містить мініатюрну цифрову відеокамеру з світлодіодною підсвіткою. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

МПК / Мітки

МПК: H01L 35/00, H01L 35/28

Мітки: лікування, захворювань, гінекологічних, прилад, термоелектричний, термічного
