Пристрій для куріння сигарет або цигарок

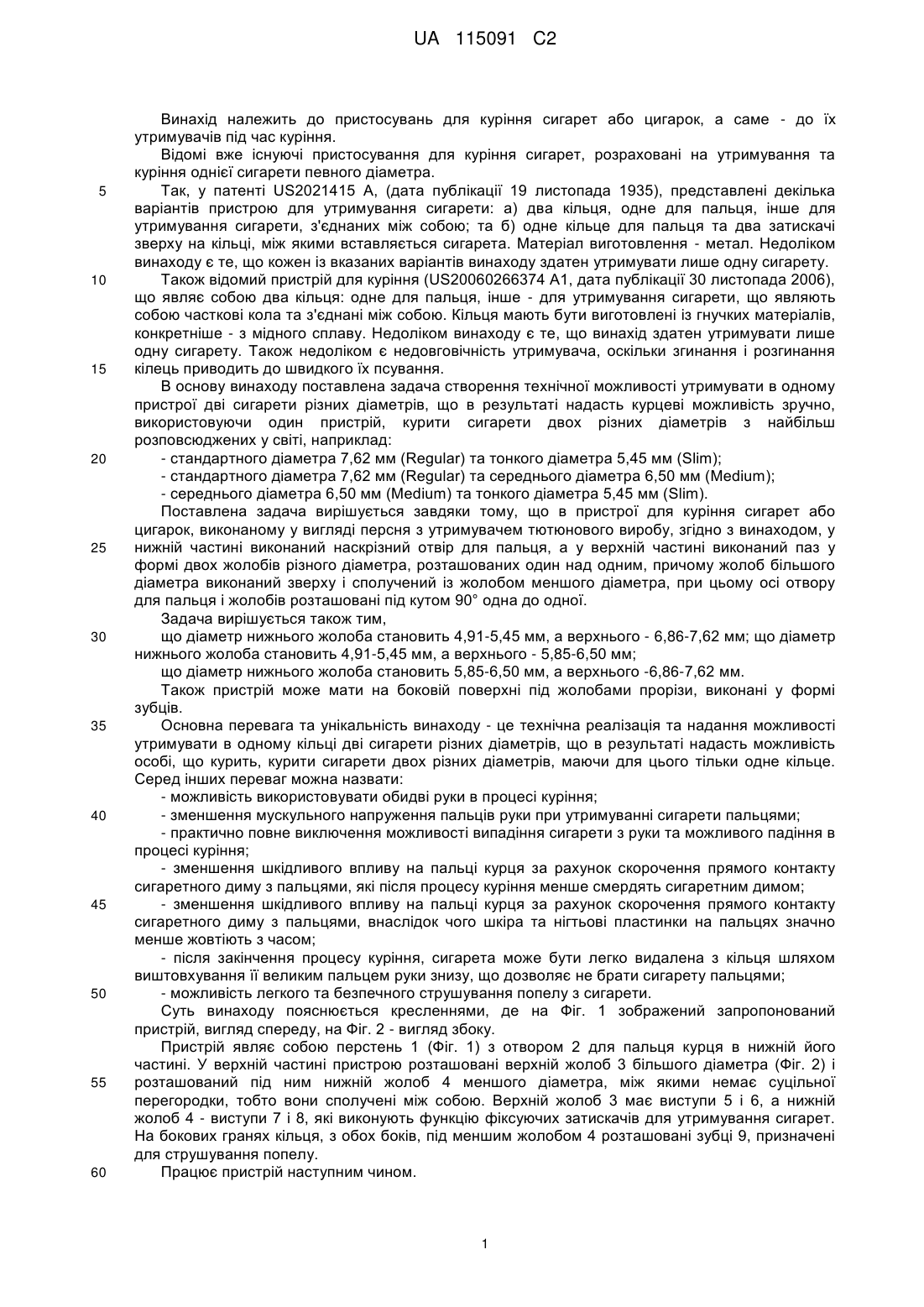

Реферат: Кільце на палець для утримування сигарети, яке дає можливість особі, що курить, курити сигарети двох різних діаметрів. UA 115091 C2 (12) UA 115091 C2 UA 115091 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до пристосувань для куріння сигарет або цигарок, а саме - до їх утримувачів під час куріння. Відомі вже існуючі пристосування для куріння сигарет, розраховані на утримування та куріння однієї сигарети певного діаметра. Так, у патенті US2021415 А, (дата публікації 19 листопада 1935), представлені декілька варіантів пристрою для утримування сигарети: а) два кільця, одне для пальця, інше для утримування сигарети, з'єднаних між собою; та б) одне кільце для пальця та два затискачі зверху на кільці, між якими вставляється сигарета. Матеріал виготовлення - метал. Недоліком винаходу є те, що кожен із вказаних варіантів винаходу здатен утримувати лише одну сигарету. Також відомий пристрій для куріння (US20060266374 А1, дата публікації 30 листопада 2006), що являє собою два кільця: одне для пальця, інше - для утримування сигарети, що являють собою часткові кола та з'єднані між собою. Кільця мають бути виготовлені із гнучких матеріалів, конкретніше - з мідного сплаву. Недоліком винаходу є те, що винахід здатен утримувати лише одну сигарету. Також недоліком є недовговічність утримувача, оскільки згинання і розгинання кілець приводить до швидкого їх псування. В основу винаходу поставлена задача створення технічної можливості утримувати в одному пристрої дві сигарети різних діаметрів, що в результаті надасть курцеві можливість зручно, використовуючи один пристрій, курити сигарети двох різних діаметрів з найбільш розповсюджених у світі, наприклад: - стандартного діаметра 7,62 мм (Regular) та тонкого діаметра 5,45 мм (Slim); - стандартного діаметра 7,62 мм (Regular) та середнього діаметра 6,50 мм (Medium); - середнього діаметра 6,50 мм (Medium) та тонкого діаметра 5,45 мм (Slim). Поставлена задача вирішується завдяки тому, що в пристрої для куріння сигарет або цигарок, виконаному у вигляді персня з утримувачем тютюнового виробу, згідно з винаходом, у нижній частині виконаний наскрізний отвір для пальця, а у верхній частині виконаний паз у формі двох жолобів різного діаметра, розташованих один над одним, причому жолоб більшого діаметра виконаний зверху і сполучений із жолобом меншого діаметра, при цьому осі отвору для пальця і жолобів розташовані під кутом 90° одна до одної. Задача вирішується також тим, що діаметр нижнього жолоба становить 4,91-5,45 мм, а верхнього - 6,86-7,62 мм; що діаметр нижнього жолоба становить 4,91-5,45 мм, а верхнього - 5,85-6,50 мм; що діаметр нижнього жолоба становить 5,85-6,50 мм, а верхнього -6,86-7,62 мм. Також пристрій може мати на боковій поверхні під жолобами прорізи, виконані у формі зубців. Основна перевага та унікальність винаходу - це технічна реалізація та надання можливості утримувати в одному кільці дві сигарети різних діаметрів, що в результаті надасть можливість особі, що курить, курити сигарети двох різних діаметрів, маючи для цього тільки одне кільце. Серед інших переваг можна назвати: - можливість використовувати обидві руки в процесі куріння; - зменшення мускульного напруження пальців руки при утримуванні сигарети пальцями; - практично повне виключення можливості випадіння сигарети з руки та можливого падіння в процесі куріння; - зменшення шкідливого впливу на пальці курця за рахунок скорочення прямого контакту сигаретного диму з пальцями, які після процесу куріння менше смердять сигаретним димом; - зменшення шкідливого впливу на пальці курця за рахунок скорочення прямого контакту сигаретного диму з пальцями, внаслідок чого шкіра та нігтьові пластинки на пальцях значно менше жовтіють з часом; - після закінчення процесу куріння, сигарета може бути легко видалена з кільця шляхом виштовхування її великим пальцем руки знизу, що дозволяє не брати сигарету пальцями; - можливість легкого та безпечного струшування попелу з сигарети. Суть винаходу пояснюється кресленнями, де на Фіг. 1 зображений запропонований пристрій, вигляд спереду, на Фіг. 2 - вигляд збоку. Пристрій являє собою перстень 1 (Фіг. 1) з отвором 2 для пальця курця в нижній його частині. У верхній частині пристрою розташовані верхній жолоб 3 більшого діаметра (Фіг. 2) і розташований під ним нижній жолоб 4 меншого діаметра, між якими немає суцільної перегородки, тобто вони сполучені між собою. Верхній жолоб 3 має виступи 5 і 6, а нижній жолоб 4 - виступи 7 і 8, які виконують функцію фіксуючих затискачів для утримування сигарет. На бокових гранях кільця, з обох боків, під меншим жолобом 4 розташовані зубці 9, призначені для струшування попелу. Працює пристрій наступним чином. 1 UA 115091 C2 5 10 15 20 25 Сигарета, призначена для куріння, закладається зверху у жолоб відповідного діаметра. Сигарета більшого діаметра закладається шляхом проштовхування ії зверху через два фіксуючі затискачі 5 і 6 зліва і справа, які фіксують сигарету більшого діаметра зверху, не дозволяючи їй вискочити у зворотному напрямку. Знизу сигарета більшого діаметра фіксується також двома фіксуючими затискачами 7 і 8. Ці фіксуючі затискачі 7 і 8, в свою чергу, призначені для проштовхування скрізь них сигарети меншого діаметра до меншого жолоба 4, і вони також фіксують сигарету меншого діаметра зверху, не дозволяючи їй вискочити у зворотному напрямку. Знизу сигарета меншого діаметра фіксується суцільним дном жолоба 4. Струшування попелу с сигарети відбувається шляхом легкого подряпування зубців 9 нігтем великого пальця руки з будь-якої однієї сторони пристрою. Запропонований пристрій є промислово придатним, може бути виготовлене з будь-якого матеріалу, є простим і зручним у використанні і дає можливість особі, що курить, курити дві сигарети різних діаметрів за допомогою одного пристрою. ФОРМУЛА ВИНАХОДУ 1. Пристрій для куріння сигарет або цигарок, виконаний у вигляді персня з утримувачем тютюнового виробу, який відрізняється тим, що як утримувач у верхній частині персня виконаний наскрізний отвір у формі двох жолобів різного діаметра, розташованих один над одним, причому жолоб більшого діаметра виконаний зверху і сполучений із жолобом меншого діаметра, при цьому осі отвору для пальця і жолобів розташовані під кутом 90° одна до одної. 2. Пристрій за п. 1, який відрізняється тим, що жолоби у верхній частині містять затискачі у формі виступів. 3. Пристрій за п. 1 або 2, який відрізняється тим, що діаметр нижнього жолоба становить 5,45 мм, а верхнього - 7,62 мм. 4. Пристрій за п. 1 або 2, який відрізняється тим, що діаметр нижнього жолоба становить 5,45 мм, а верхнього - 6,50 мм. 5. Пристрій за п. 1 або 2, який відрізняється тим, що діаметр нижнього жолоба становить 6,50 мм, а верхнього - 7,62 мм. 2 UA 115091 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
