Виріб для куріння (варіанти) та спосіб виготовлення виробу для куріння

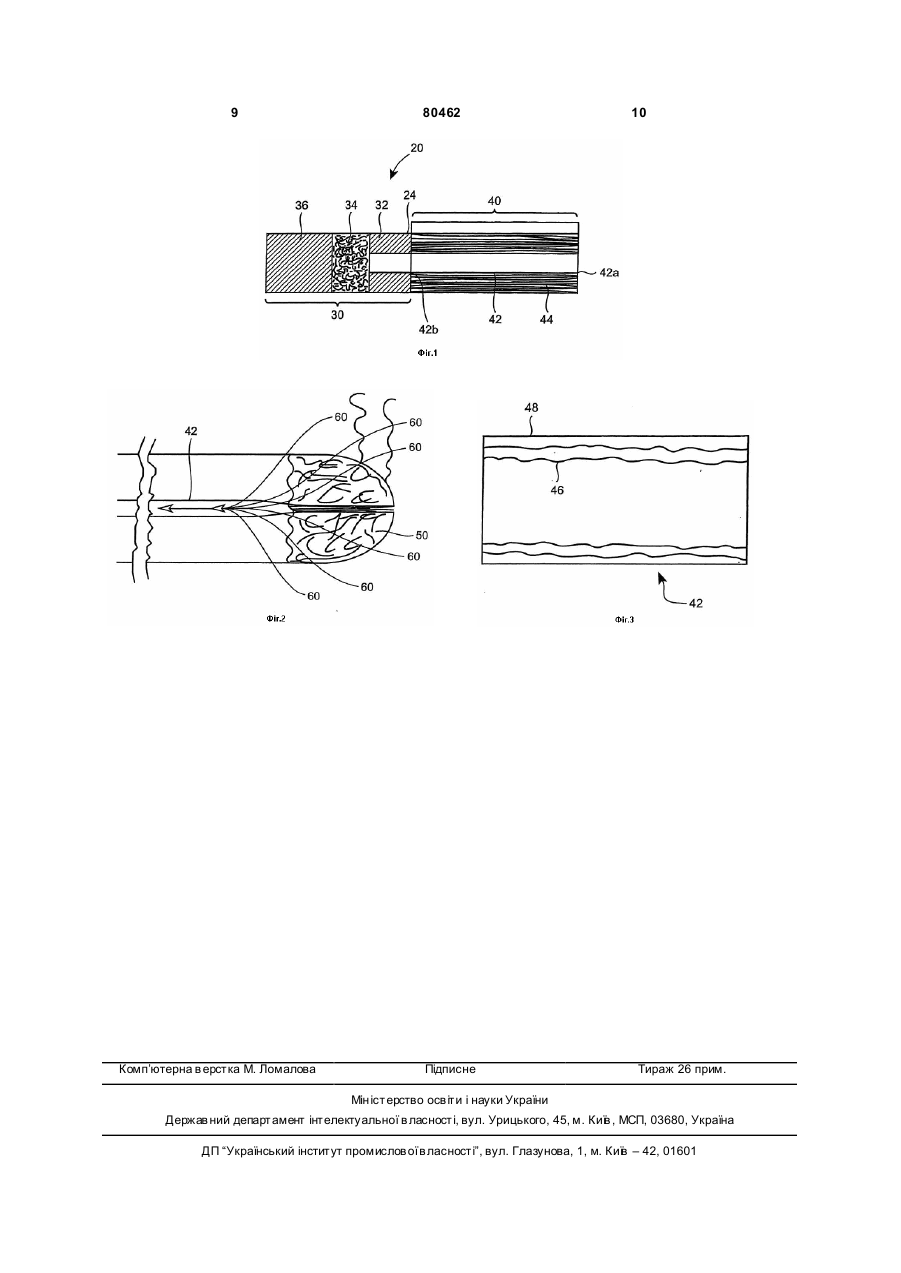

1. Виріб для куріння, що включає в себе: циліндр із матеріалу для куріння; фільтр, прикріплений до циліндра з матеріалу для куріння; а також трубку, що має щонайменше одну кінцеву частину, виконану з можливістю сплющуватися або зминатися у цій щонайменше одній кінцевій частині під дією тепла, що утворюється під час горіння матеріалу для куріння, причому трубка простягається до місця з’єднання фільтра та циліндра з матеріалу для куріння. 2. Виріб для куріння за п. 1, який відрізняється тим, що фільтр має секції, і щонайменше одна з секцій містить термоактивовану речовину, яка активується під дією теплової енергії, що передається за допомогою трубки. 3. Виріб для куріння за п. 2, який відрізняється тим, що термоактивована речовина має ароматизатор. 4. Виріб для куріння за п. 3, який відрізняється тим, що фільтр має порожнисту секцію, яка суміщена з трубкою та забезпечує прохід від трубки до ароматизатора, придатного для вивільнення під дією теплової енергії. 5. Виріб для куріння за п. 1, який відрізняється тим, що матеріал для куріння включає в себе скришений тютюновий матеріал, який розміщений між трубкою та зовнішнім шаром обгорткового паперу. 6. Виріб для куріння за п. 5, який відрізняється тим, що порожниста трубка виготовлена з термоусадочного матеріалу, і тепло, що утворюється при горінні скришеного тютюнового матеріалу по 2 (19) 1 3 80462 4 тютюнового матеріалу, та зовнішнім шаром обгорткового паперу; утворення фільтрувальної частини виробу для куріння, яка має секції, щонайменше одна з яких включає термоактивовану речовину, яка активується під дією теплової енергії; а також з’єднання частини, що є тютюновим прутком, впритул з фільтр увальною частиною таким чином, що тр убка забезпечує щонайменше частину проходу від одного кінця виробу для куріння до щонайменше одної секції фільтрувальної частини, що містить термоактивовану речовину. 16. Спосіб за п. 15, який відрізняється тим, що: фільтрувальну частин у утворюють з щонайменше однієї порожнистої секції з ацетатцелюлозного матеріалу, щонайменше однієї секції, що містить термоактивовану речовину, та щонайменше однієї суцільної секції з ацетатцелюлозного матеріалу. 17. Спосіб за п. 16, який відрізняється тим, що термоактивована речовина є ароматизатором. 18. Спосіб за п. 17, який відрізняється тим, що: щонайменше одну порожнисту секцію з’єднують впритул з трубкою таким чином, що прохід простягається від трубки через щонайменше одну порожнисту секцію. 19. Спосіб за п. 18, який відрізняється тим, що: ароматизатор перебуває у формі капсул, розташованих у щонайменше одній секції та з одного з кінців проходу. 20. Виріб для куріння, що включає фільтр та тютюновий пруток, причому тютюновий пруток має трубку, виконану з матеріалу, який може зминатися під дією тепла таким чином, що при запалюванні та просмоктуванні цього виробу для куріння з утворенням продуктів згоряння кінцева частина трубки сплющується або зминається так, щоб сприяти передаванню теплової енергії від продуктів згоряння до фільтра. Винахід має відношення до виробів для куріння взагалі, зокрема, до виробів для куріння з вдосконаленим постачанням ароматизатору. Останніми роками в тютюновій промисловості спостерігалася тенденція виготовлення тютюнових виробів, зокрема, сигарет, що мають фільтри з більшою ефективністю фільтрування та вищими рівнями розбавлення. Ця висока ефективність фільтрування та більш значне розбавлення знижує загальній вміст твердих частинок або рівень смолистих речовин у си гареті і таким чином до деякої міри зменшує ароматизацію. Традиційно, жевріючий кінець сигарет включає в себе циліндричну частину тютюнового прутка, що має діаметр між 7,0мм та 10,0мм та довжину між 60мм та 125мм. Ця частина тютюнового прутка, яка складається з одного або більше вибраних видів скришеного тютюнового матеріалу, загорнута ззовні у сигаретний папір. Фільтр, за варіантом, якому віддають перевагу, виготовлений з ацетатцелюлози або іншого матеріалу на целюлозній основі, прикріплюється впритул до кінця тютюнового прутка сигарети, що вставляється в рот, за допомогою обгортки фільтра. Протягом затягування дим з жевріючого кінця сигарети проходить вздовж тютюнового прутка та через фільтр до курця. У [патентах США №3,356,094, виданому на ім'я Еліс (Ellis) та інших, №4,340,072 виданому на ім'я Болт (Bolt) та інших, а також №4,732,168, виданому на ім'я Риск (Resce) та інших], описані приклади виробів для куріння, що мають тютюновий стовпчик з трубчастим елементом, що проходить крізь нього, у яких ця тр убка заповнена речовиною, що вивільнює аерозоль. За цими патентами дим від горіння тютюну перемішується з цим аерозолем. У [патенті США №4,924,886, виданому на ім'я Літцингер (Litzinger)], описаний виріб для куріння, що має центральну тр убку з непроникного матері алу, розташовану всередині тютюнового стовпчика, у якому ця центральна трубка складається з теплопоглинаючої пористої нетютюнової основи та містить речовину, що ви вільнює ароматизатор. Ця речовина, що вивільнює ароматизатор, перемішується з пористою основою, а ароматизатор є летким за температури жевріння тютюну у тютюновому стовпчику. Речовина, що утворює аерозоль, також просочує пористу основу та переходить до аерозольного стану під дією тепла, що утворюється жевріючим тютюном. У [патентах США №4,984,588, виданому на ім'я Стюарт (Stewart) та №3,756,249, виданому на ім'я Силк (Selke) та інших], всередині сигарети передбачена поздовжня трубка, оточена скришеним тютюновим матеріалом та зовнішньою обгорткою сигарети, де ця поздовжня трубка є внутрішнім повітряним проходом у сигареті. У цих відомих виробах для куріння центральна поздовжня трубка є непроникною для потоку повітря, таким чином виконуючи функцію контролювання ступеня розбавлення головного струменя диму, що залежить від того, відкрита потокові повітря чи закрита непроникна трубка. У [патенті США №4,984,588, виданому на ім'я Стюарт (Stewart)], пропонується виріб для куріння з порожнистою видовженою трубкою з матеріалу, що є пальним, плавким під дією тепла та повітронепроникним, яка простягається від приблизно 5мм від кінця фільтра, що вставляється в рот, до приблизно 10мм не досягаючи кінця тютюнової секції. Під час куріння сигарети відносно нерозбавлений дим проникає до трубки під час декількох перших затягувань та подається по суті у нефільтрованому стані. Після декількох перших затягувань трубка розплавляється до закритого стану, та відбувається нормальне розбавлення. Беручи до уваги цю тенденцію до більшої ефективності фільтрування та вищих рівнів розбавлення в сигаретах, існує потреба у такій констру 5 80462 кції сигарети, яка забезпечує поліпшення постачання ароматизатору. Крім того, у відомих сигаретах, що мають поздовжні трубки, які залишаються з кінця відкритими потокові повітря, що проходить через трубку, потоки оточуючого повітря проходять через цю трубку з дуже невеликим опором потоку, внаслідок чого передаванням тепла через цю трубку від зони горіння на кінці сигарети можна знехтувати. Розкриття суті винаходу Сигарета за одним із варіантів здійснення винаходу включає в себе циліндр із матеріалу для куріння, або тютюновий пруток, а також фільтр, що прикріплений впритул до цього циліндра з матеріалу для куріння. Цей циліндр з матеріалу для куріння має порожнисту центральну трубку з пористого паперу або іншого придатного матеріалу, а також скришений тютюновий матеріал між цією порожнистою трубкою та зовнішнім шаром паперу обгортки сигарети. Цей фільтрувальний елемент, що має циліндричну форму та по суті відповідає розміру та формі поперечного перерізу циліндра з матеріалу для куріння, може мати конструкцію, що складається з кількох секцій. Одна з секцій цього фільтрувального елемента може включати в себе порожнисту тр убку з такого матеріалу, як ацетатцелюлозний матеріал, який суміщений та прикріплений впритул до цього циліндра з матеріалу для куріння. Наступна секція цього фільтрувального елемента може містити капсули ароматизаційної речовини, яка вивільнюється під дією теплової енергії. Цей фільтрувальний елемент може також включати в себе тверду циліндричну секцію з фільтрувального матеріалу, такого як ацетатцелюлоза, з кінця, що вставляється в рот (мундштучного кінця) цього фільтрувального елемента. Порожниста центральна трубка з пористого або перфорованого матеріалу всередині циліндра з матеріалу для куріння має властивість закривання завдяки сплющуванню або зминанню одного з кінців, коли цей кінець нагрівається від зони горіння сигарети. Ця трубка простягається у циліндрі з матеріалу для куріння по усій довжині від фільтрувального елемента до кінця сигарети, протилежного фільтрові. Коли сигарета жевріє з кінця сигарети, протилежного фільтрові, тютюн буде згоряти так, як у звичайної сигарети, утворюючи компоненти диму та теплову енергію. Протягом просмоктування через сигарету потік у сигареті має місце у двох зонах: в одній - через тютюновий шар, що знаходиться між порожнистою трубкою та папером зовнішньої обгортки цієї сигарети, а в іншій - через зону горіння та порожнисту трубку. Оскількипадіння тиску у порожнистій трубці є дуже низьким у порівнянні з падінням тиску при проходженні через тютюновий шар, гаряче повітря, що виходить із зони горіння у порожнисту трубку, проходить до секції фільтра, яка містить капсули ароматизатора, і передає значну теплову енергію до цих капсул ароматизатора. Коли кінець цієї порожнистої трубки поблизу зони горіння закривається під дією тепла від продуктів згоряння, решта трубки ближче до фільтра залишається відкритою та дозволяє потокові повітря проходити всередині цієї трубки завдяки її пористості та/або 6 перфорації. Тепло передається через цю порожнисту тр убку завдяки конвекції від зони горіння з одного кінця сигарети до секції фільтра з капсулами ароматизатора. Ароматизатор, що вивільнюється під дією цієї теплової енергії на капсули ароматизатора, подається через решту фільтра. Короткий опис креслень Більш повне розуміння суті винаходу та переваг винаходу досягається з вивчення подальшого докладного опису, за допомогою супровідних креслень, на яких: Фіг.1 являє собою поздовжній переріз сигарети за одним із варіантів здійснення винаходу. Фіг.2 являє собою схематичну ілюстрацію, що показує потік повітря всередині центральної порожнистої трубки від зони горіння сигарети за одним з варіантів здійснення винаходу. Фіг.3 ілюстр ує варіант здійснення порожнистої трубки за цим винаходом. Опис варіантів здійснення, яким віддають перевагу На Фіг.1 показаний поздовжній переріз одного з варіантів здійснення винаходу, у якому виріб 20 для куріння включає в себе фільтрувальну частину 30 та циліндр з матеріалу для куріння, або тютюновий пруток 40. Цей циліндр 40 з матеріалу для куріння може включати в себе центральну порожнисту тр убку 42, оточену скришеним тютюновим матеріалом 44, а також зовнішнім шаром обгортки (паперу) 24 сигарети, що простягається ззовні циліндра з матеріалу для куріння та заходить на фільтрувальну частину і з'єднує фільтрувальну частину 30 з циліндром 40 з матеріалу для куріння впритул. Ця центральна трубка 42 у циліндрі 40 з матеріалу для куріння за варіантом, якому віддають перевагу, простягається через усю довжину до кінця 42а сигарети, протилежного фільтрувальному кінцю сигарети. Кінець 42b трубки 42 за варіантом, якому віддають перевагу, суміщений з порожнистою секцією 32 фільтрувальної частини 30 та прикріплений впритул до неї. Ця порожниста секція 32 фільтрувальної частини 30 утворює центральний прохід повітря, що веде від порожнистої трубки 42 циліндра з матеріалу для куріння до секції 34 фільтра, яка за варіантом, якому віддають перевагу, містить ароматизатор, придатний для вивільнення під дією теплової енергії. Фільтрувальна частина 30 також включає частину 36 фільтра, що вставляється в рот, з фільтрувального матеріалу, такого як ацетатцелюлозний джгут. Як показано на Фіг.2, центральна порожниста трубка 42 циліндра 40 з матеріалу для куріння може мати таку конструкцію, що дія тепла на один із кінців цієї трубки буде викликати сплющування або зминання кінцевої частини трубки та закупорювання (або закривання) цього кінця трубки. Така властивість до сплющування або зминання може бути досягнута за допомогою численних різноманітних варіантів здійснення порожнистої трубки. У одному з альтернативних варіантів здійснення, як показано на Фіг.3, тр убка 42 може мати конструкцію у вигляді такої шаруватої стр уктури, у якій зовнішній, або верхній, шар 48 виготовлений з матеріалу, що має вищий коефіцієнт теплового розширення, ніж 7 80462 внутрішній, або нижній, шар 46. В результаті, коли цей кінець трубки нагрівається, різниця коефіцієнтів теплового розширення між цими двома шарами призведе до сплющування або зминання кінцевої частини трубки та закупорювання цього її кінця. Ці шари порожнистої трубки можуть бути виготовлені з різних видів паперу, що мають різні коефіцієнти теплового розширення. Ця різниця коефіцієнтів теплового розширення шарів може бути наслідком застосування різних видів паперу, що мають різний вміст целюлози та/або різних в'яжучих. У альтернативному варіанті трубку виготовлено з речовини з осьовою орієнтацією полімерної структури, яка під дією нагрівання зминається. Одним із матеріалів, що могли б бути застосовані, є карбоксиметилцелюлоза (КМЦ). Іншим матеріалом, що міг би бути застосований, є плівка на основі крохмалю або декстрину, що має властивість зминання під час нагрівання або горіння. Інша конструкція включає в себе два шари матеріалу, що мають однаковий або різний коефіцієнт теплового розширення, а також мають покриття, нанесене на один або обидва ці шари, або ж проміжний шар інкапсульованого матеріалу між цими шарами, а матеріал покриття або проміжний шар з інкапсульованого матеріалу буде випаровуватися під дією теплової енергії зони горіння, внаслідок чого розширення пари викличе зминання внутрішнього шару та запечатування кінця порожнистої трубки. Матеріал, з якого виготовляється ця порожниста трубка, може бути вибираний не тільки для відповідності властивості зминатися під дією тепла від зони горіння, але також, щоб мати потрібну пористість для повітря. Пористість для повітря за варіантом, якому віддають перевагу, вимірюється у одиницях CORESTA (що визначаються як кількість повітря у кубічних сантиметрах, що проходить через один квадратний сантиметр матеріалу за одну хвилину за умови падіння тиску 1,0кПа), як відомо у промисловості виготовлення сигарет, і становить за варіантом, якому віддають перевагу, більше за 10 CORESTA та менше за 100 CORESTA. У альтернативному варіанті матеріал порожнистої трубки може бути перфорованим для досягнення потрібної пористості у одиницях CORESTA, що забезпечує можливість проходження потоку повітря крізь стінки цієї трубки, а також через центральну порожнисту частину трубки. Теплова енергія від зони 50 горіння може надходити у порожнисту тр убку 42 у або поблизу її 8 кінця, що закривається внаслідок сплющування або зминання під дією тепла із зони горіння. Коли сигарета жевріє та відбувається затягування, у сигареті виникає потік повітря, що має місце у двох зонах: в одній - через кільцевий шар скришеного тютюнового матеріалу 44, що міститься між трубкою 42 та зовнішньою обгорткою 24 сигарети, а в інший - через зону 50 горіння та порожнисту трубку 42. Цей потік повітря показаний стрілками 60 на Фіг.2. Внаслідок опору потокові і відповідного падіння тиску у порожнистій частині трубки 42, що є дуже малим у порівнянні з падінням тиску через тютюновий шар 44, гаряче повітря, що виходить із зони 50 горіння, перш за все проходить через трубку 42 та до ароматизатора, придатного для вивільнення під дією теплової енергії, який міститься у секції 34 фільтрувальної частини 30. При курінні сигарети тепло з зони 50 горіння поступово стягує кінець 42а центральної трубки 42 та забезпечує нагрівання повітря, що потрапляє у трубку 42, від зони 50 горіння, не дозволяючи більш холодному оточуючому повітрю потрапляти у тр убку 42 через кінець 42а. Тепло із зони 50 горіння проходить через трубку 42 до ароматизатора, який міститься у секції 34, придатного для вивільнення під дією теплової енергії, тим самим передаючи значну теплову енергію до ароматизатора, придатного для вивільнення під дією теплової енергії. Таким чином, сигарета за цим винаходом поліпшує постачання ароматизаторів із капсул ароматизатора, які містяться у секції 34 фільтра, завдяки конвективному передаванню теплової енергії із зони 50 горіння через центральну трубку 42. Зрозуміло, що попередній опис відноситься лише до варіантів здійснення винаходу, яким віддають перевагу, і, таким чином, має лише ілюстративний характер. Численні варіанти та модифікації цього винаходу у світлі вищенаведеного очевидні для спеціалістів у цій галузі. Наприклад, тепло, що надходить із зони 50 горіння, може бути застосованим для вивільнення або активації термоактивованих речовин, що не є інкапсульованими ароматизаторами, наприклад, такі як термоактивовані каталізатори або абсорбенти. Відповідним чином, ці приклади варіантів здійснення цього винаходу, а також альтернативні варіанти здійснення можуть бути виконані без виходу за межі суті та обсягу винаходу, вказаних у наведеній формулі винаходу. 9 Комп’ютерна в ерстка М. Ломалова 80462 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
