Кільцева екструзійна головка

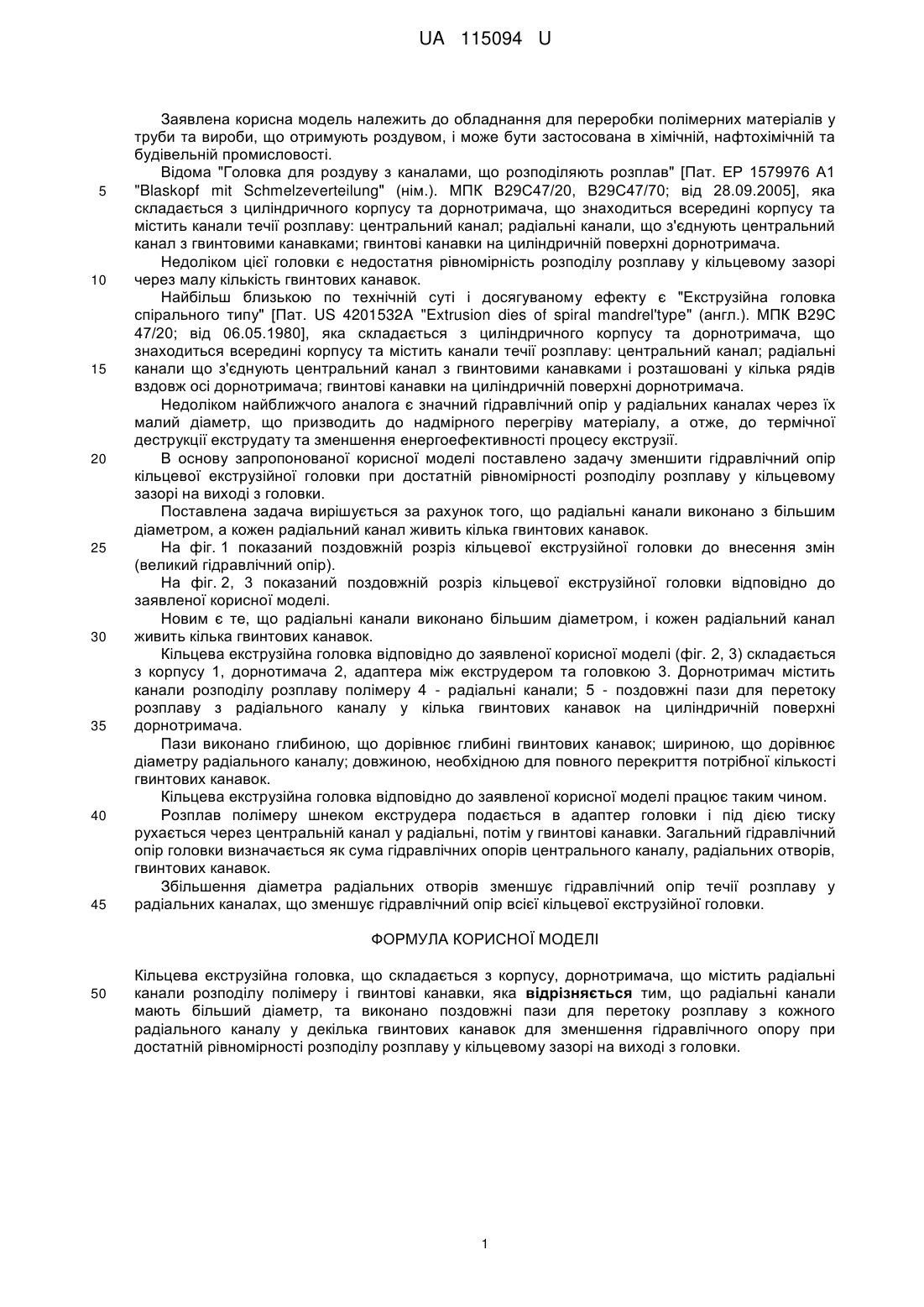

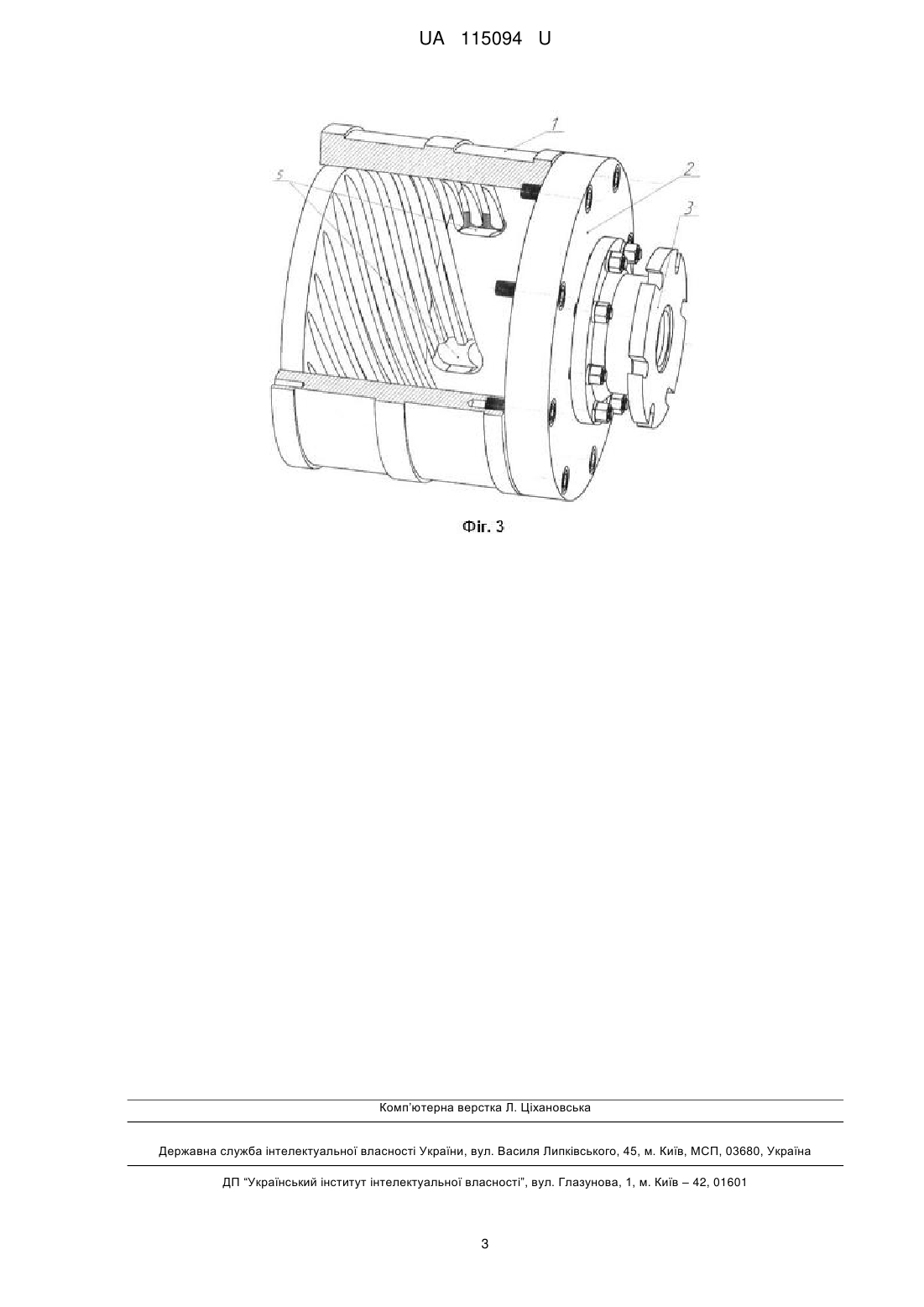

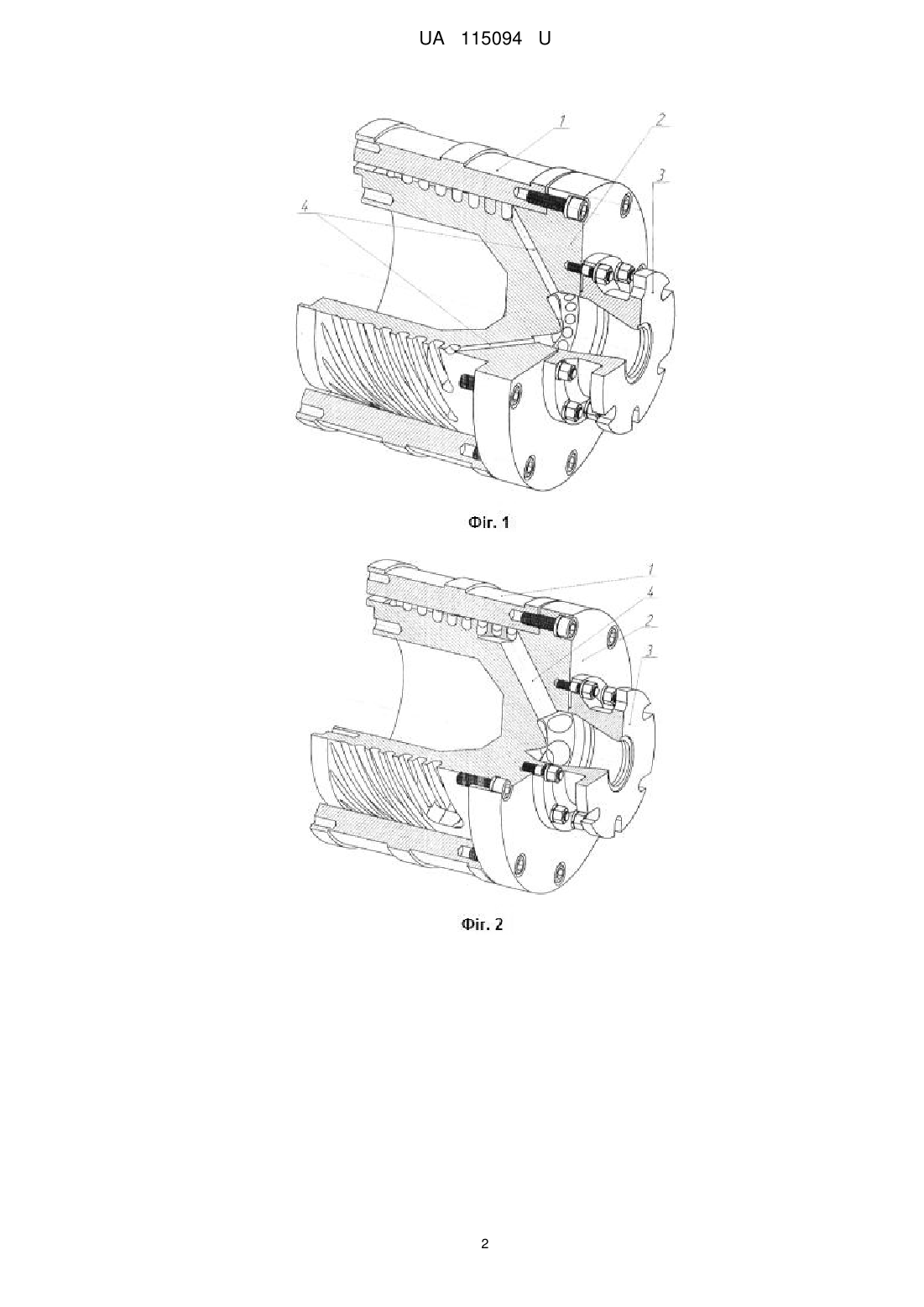

Реферат: Кільцева екструзійна головка складається з корпусу, дорнотримача, що містить радіальні канали розподілу полімеру і гвинтові канавки. Радіальні канали мають більший діаметр, та виконано поздовжні пази для перетоку розплаву з кожного радіального каналу у декілька гвинтових канавок для зменшення гідравлічного опору при достатній рівномірності розподілу розплаву у кільцевому зазорі на виході з головки. UA 115094 U (54) КІЛЬЦЕВА ЕКСТРУЗІЙНА ГОЛОВКА UA 115094 U UA 115094 U 5 10 15 20 25 30 35 40 45 Заявлена корисна модель належить до обладнання для переробки полімерних матеріалів у труби та вироби, що отримують роздувом, і може бути застосована в хімічній, нафтохімічній та будівельній промисловості. Відома "Головка для роздуву з каналами, що розподіляють розплав" [Пат. ЕР 1579976 А1 "Blaskopf mit Schmelzeverteilung" (нім.). МПК В29С47/20, В29С47/70; від 28.09.2005], яка складається з циліндричного корпусу та дорнотримача, що знаходиться всередині корпусу та містить канали течії розплаву: центральний канал; радіальні канали, що з'єднують центральний канал з гвинтовими канавками; гвинтові канавки на циліндричній поверхні дорнотримача. Недоліком цієї головки є недостатня рівномірність розподілу розплаву у кільцевому зазорі через малу кількість гвинтових канавок. Найбільш близькою по технічній суті і досягуваному ефекту є "Екструзійна головка спірального типу" [Пат. US 4201532A "Extrusion dies of spiral mandrel'type" (англ.). МПК В29С 47/20; від 06.05.1980], яка складається з циліндричного корпусу та дорнотримача, що знаходиться всередині корпусу та містить канали течії розплаву: центральний канал; радіальні канали що з'єднують центральний канал з гвинтовими канавками і розташовані у кілька рядів вздовж осі дорнотримача; гвинтові канавки на циліндричній поверхні дорнотримача. Недоліком найближчого аналога є значний гідравлічний опір у радіальних каналах через їх малий діаметр, що призводить до надмірного перегріву матеріалу, а отже, до термічної деструкції екструдату та зменшення енергоефективності процесу екструзії. В основу запропонованої корисної моделі поставлено задачу зменшити гідравлічний опір кільцевої екструзійної головки при достатній рівномірності розподілу розплаву у кільцевому зазорі на виході з головки. Поставлена задача вирішується за рахунок того, що радіальні канали виконано з більшим діаметром, а кожен радіальний канал живить кілька гвинтових канавок. На фіг. 1 показаний поздовжній розріз кільцевої екструзійної головки до внесення змін (великий гідравлічний опір). На фіг. 2, 3 показаний поздовжній розріз кільцевої екструзійної головки відповідно до заявленої корисної моделі. Новим є те, що радіальні канали виконано більшим діаметром, і кожен радіальний канал живить кілька гвинтових канавок. Кільцева екструзійна головка відповідно до заявленої корисної моделі (фіг. 2, 3) складається з корпусу 1, дорнотимача 2, адаптера між екструдером та головкою 3. Дорнотримач містить канали розподілу розплаву полімеру 4 - радіальні канали; 5 - поздовжні пази для перетоку розплаву з радіального каналу у кілька гвинтових канавок на циліндричній поверхні дорнотримача. Пази виконано глибиною, що дорівнює глибині гвинтових канавок; шириною, що дорівнює діаметру радіального каналу; довжиною, необхідною для повного перекриття потрібної кількості гвинтових канавок. Кільцева екструзійна головка відповідно до заявленої корисної моделі працює таким чином. Розплав полімеру шнеком екструдера подається в адаптер головки і під дією тиску рухається через центральній канал у радіальні, потім у гвинтові канавки. Загальний гідравлічний опір головки визначається як сума гідравлічних опорів центрального каналу, радіальних отворів, гвинтових канавок. Збільшення діаметра радіальних отворів зменшує гідравлічний опір течії розплаву у радіальних каналах, що зменшує гідравлічний опір всієї кільцевої екструзійної головки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кільцева екструзійна головка, що складається з корпусу, дорнотримача, що містить радіальні канали розподілу полімеру і гвинтові канавки, яка відрізняється тим, що радіальні канали мають більший діаметр, та виконано поздовжні пази для перетоку розплаву з кожного радіального каналу у декілька гвинтових канавок для зменшення гідравлічного опору при достатній рівномірності розподілу розплаву у кільцевому зазорі на виході з головки. 1 UA 115094 U 2 UA 115094 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
