Кільцева екструзійна головка

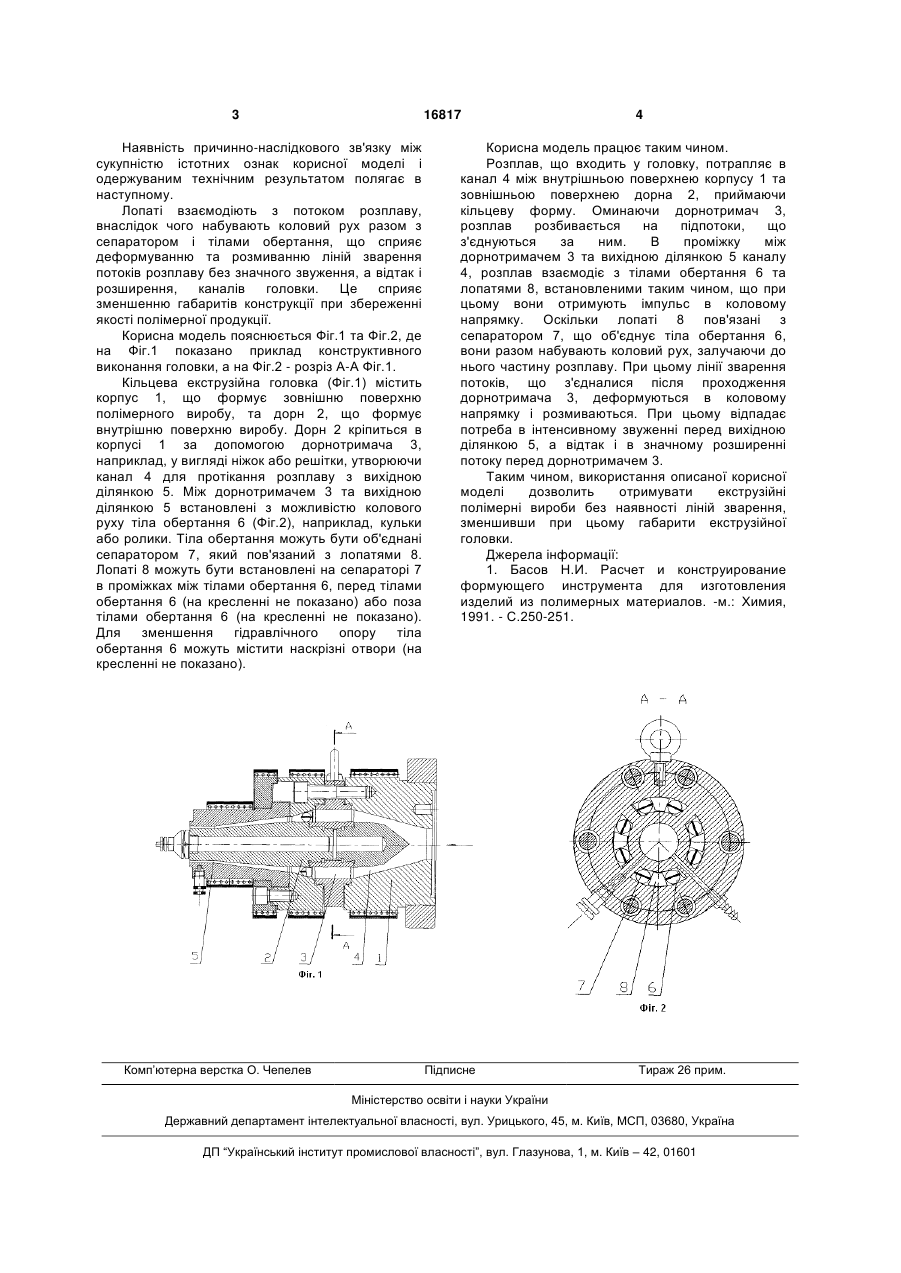

1. Кільцева екструзійна головка, що містить корпус та дорн, встановлений на дорнотримачі, утворюючи канал для протікання розплаву з вихідною ділянкою, яка відрізняється тим, що між дорнотримачем та вихідною ділянкою каналу встановлені з можливістю колового руху тіла обертання. 3 16817 Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі і одержуваним технічним результатом полягає в наступному. Лопаті взаємодіють з потоком розплаву, внаслідок чого набувають коловий рух разом з сепаратором і тілами обертання, що сприяє деформуванню та розмиванню ліній зварення потоків розплаву без значного звуження, а відтак і розширення, каналів головки. Це сприяє зменшенню габаритів конструкції при збереженні якості полімерної продукції. Корисна модель пояснюється Фіг.1 та Фіг.2, де на Фіг.1 показано приклад конструктивного виконання головки, а на Фіг.2 - розріз А-А Фіг.1. Кільцева екструзійна головка (Фіг.1) містить корпус 1, що формує зовнішню поверхню полімерного виробу, та дорн 2, що формує внутрішню поверхню виробу. Дорн 2 кріпиться в корпусі 1 за допомогою дорнотримача 3, наприклад, у вигляді ніжок або решітки, утворюючи канал 4 для протікання розплаву з вихідною ділянкою 5. Між дорнотримачем 3 та вихідною ділянкою 5 встановлені з можливістю колового руху тіла обертання 6 (Фіг.2), наприклад, кульки або ролики. Тіла обертання можуть бути об'єднані сепаратором 7, який пов'язаний з лопатями 8. Лопаті 8 можуть бути встановлені на сепараторі 7 в проміжках між тілами обертання 6, перед тілами обертання 6 (на кресленні не показано) або поза тілами обертання 6 (на кресленні не показано). Для зменшення гідравлічного опору тіла обертання 6 можуть містити наскрізні отвори (на кресленні не показано). Комп’ютерна верстка О. Чепелев 4 Корисна модель працює таким чином. Розплав, що входить у головку, потрапляє в канал 4 між внутрішньою поверхнею корпусу 1 та зовнішньою поверхнею дорна 2, приймаючи кільцеву форму. Оминаючи дорнотримач 3, розплав розбивається на підпотоки, що з'єднуються за ним. В проміжку між дорнотримачем 3 та вихідною ділянкою 5 каналу 4, розплав взаємодіє з тілами обертання 6 та лопатями 8, встановленими таким чином, що при цьому вони отримують імпульс в коловому напрямку. Оскільки лопаті 8 пов'язані з сепаратором 7, що об'єднує тіла обертання 6, вони разом набувають коловий рух, залучаючи до нього частину розплаву. При цьому лінії зварення потоків, що з'єдналися після проходження дорнотримача 3, деформуються в коловому напрямку і розмиваються. При цьому відпадає потреба в інтенсивному звуженні перед вихідною ділянкою 5, а відтак і в значному розширенні потоку перед дорнотримачем 3. Таким чином, використання описаної корисної моделі дозволить отримувати екструзійні полімерні вироби без наявності ліній зварення, зменшивши при цьому габарити екструзійної головки. Джерела інформації: 1. Басов Н.И. Расчет и конструирование формующего инструмента для изготовления изделий из полимерных материалов. -м.: Химия, 1991. - С.250-251. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
