Пристрій для евакуації людей з висотних будівель

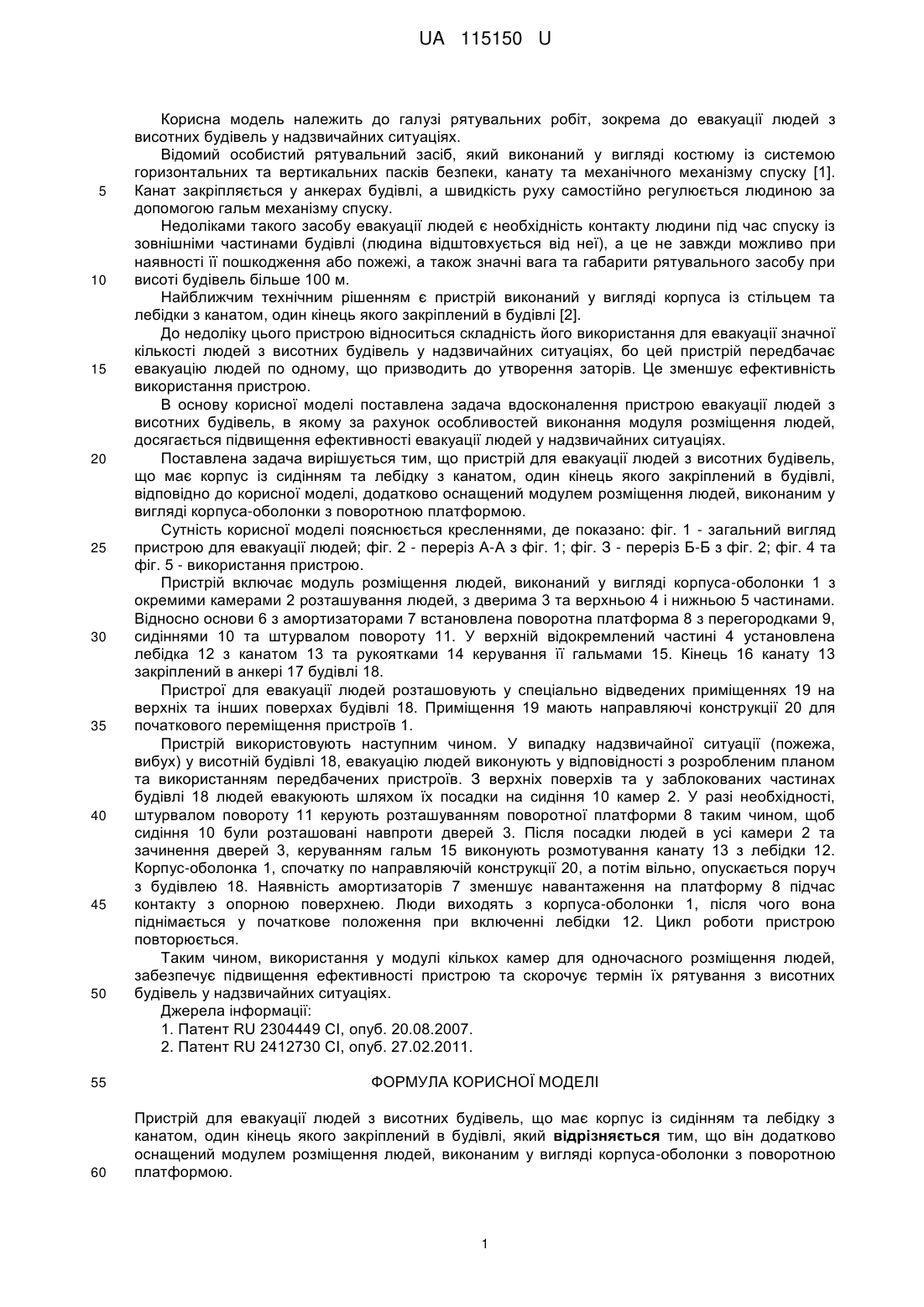

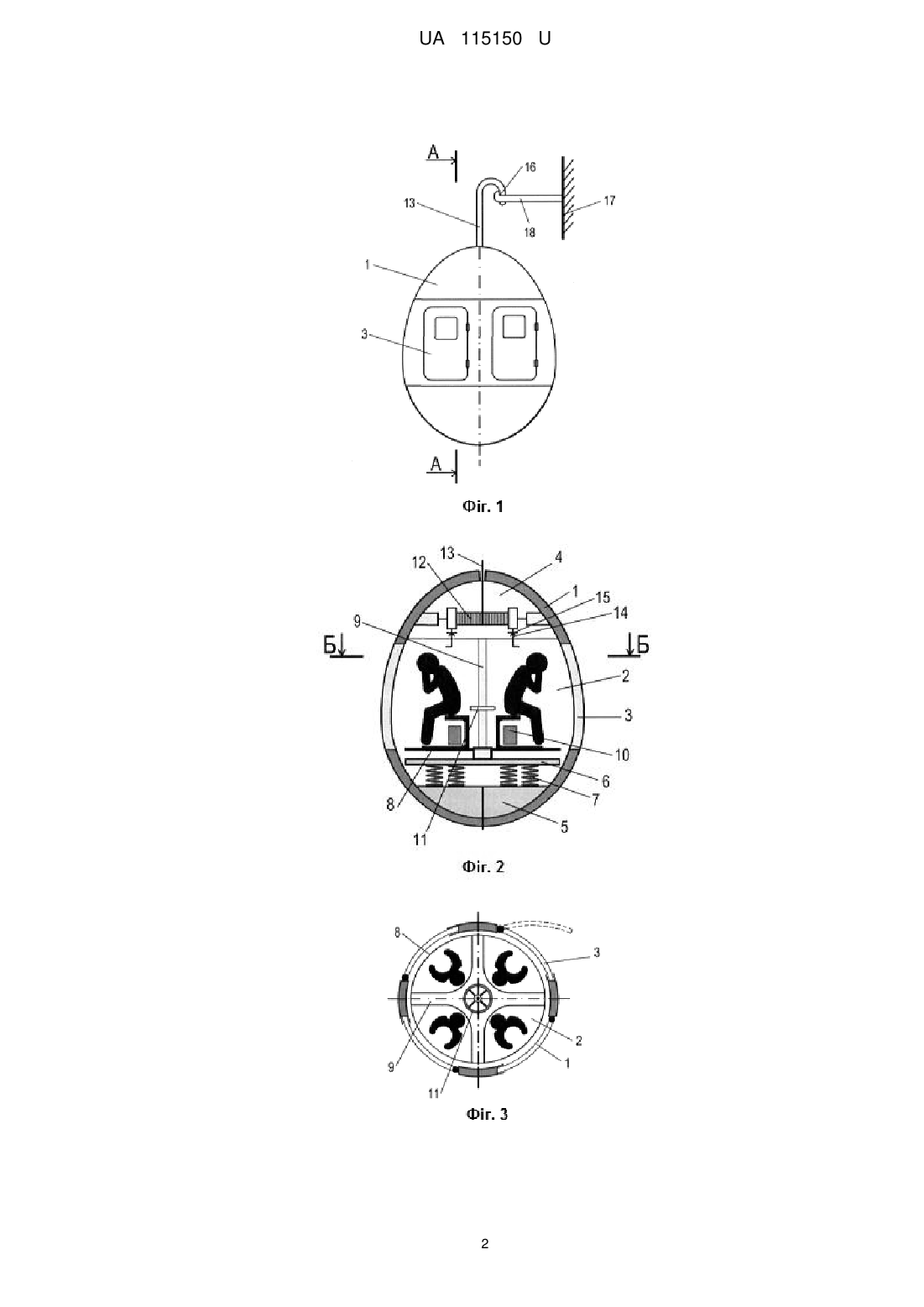

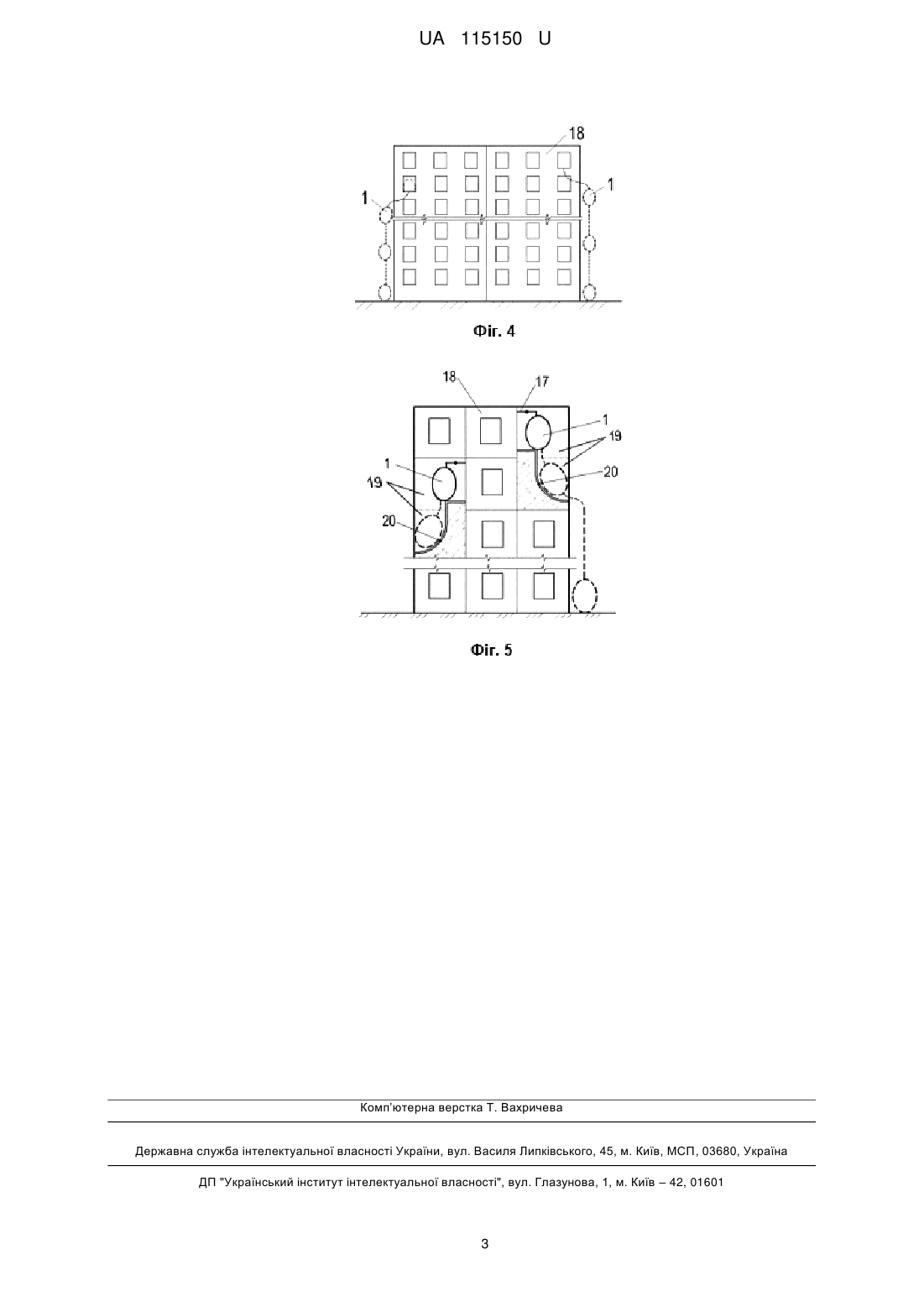

Реферат: Пристрій для евакуації людей з висотних будівель, що має корпус із сидінням та лебідку з канатом, один кінець якого закріплений в будівлі, причому він додатково оснащений модулем розміщення людей, виконаним у вигляді корпуса-оболонки з поворотною платформою. UA 115150 U (12) UA 115150 U UA 115150 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі рятувальних робіт, зокрема до евакуації людей з висотних будівель у надзвичайних ситуаціях. Відомий особистий рятувальний засіб, який виконаний у вигляді костюму із системою горизонтальних та вертикальних пасків безпеки, канату та механічного механізму спуску [1]. Канат закріпляється у анкерах будівлі, а швидкість руху самостійно регулюється людиною за допомогою гальм механізму спуску. Недоліками такого засобу евакуації людей є необхідність контакту людини під час спуску із зовнішніми частинами будівлі (людина відштовхується від неї), а це не завжди можливо при наявності її пошкодження або пожежі, а також значні вага та габарити рятувального засобу при висоті будівель більше 100 м. Найближчим технічним рішенням є пристрій виконаний у вигляді корпуса із стільцем та лебідки з канатом, один кінець якого закріплений в будівлі [2]. До недоліку цього пристрою відноситься складність його використання для евакуації значної кількості людей з висотних будівель у надзвичайних ситуаціях, бо цей пристрій передбачає евакуацію людей по одному, що призводить до утворення заторів. Це зменшує ефективність використання пристрою. В основу корисної моделі поставлена задача вдосконалення пристрою евакуації людей з висотних будівель, в якому за рахунок особливостей виконання модуля розміщення людей, досягається підвищення ефективності евакуації людей у надзвичайних ситуаціях. Поставлена задача вирішується тим, що пристрій для евакуації людей з висотних будівель, що має корпус із сидінням та лебідку з канатом, один кінець якого закріплений в будівлі, відповідно до корисної моделі, додатково оснащений модулем розміщення людей, виконаним у вигляді корпуса-оболонки з поворотною платформою. Сутність корисної моделі пояснюється кресленнями, де показано: фіг. 1 - загальний вигляд пристрою для евакуації людей; фіг. 2 - переріз А-А з фіг. 1; фіг. З - переріз Б-Б з фіг. 2; фіг. 4 та фіг. 5 - використання пристрою. Пристрій включає модуль розміщення людей, виконаний у вигляді корпуса-оболонки 1 з окремими камерами 2 розташування людей, з дверима 3 та верхньою 4 і нижньою 5 частинами. Відносно основи 6 з амортизаторами 7 встановлена поворотна платформа 8 з перегородками 9, сидіннями 10 та штурвалом повороту 11. У верхній відокремлений частині 4 установлена лебідка 12 з канатом 13 та рукоятками 14 керування її гальмами 15. Кінець 16 канату 13 закріплений в анкері 17 будівлі 18. Пристрої для евакуації людей розташовують у спеціально відведених приміщеннях 19 на верхніх та інших поверхах будівлі 18. Приміщення 19 мають направляючі конструкції 20 для початкового переміщення пристроїв 1. Пристрій використовують наступним чином. У випадку надзвичайної ситуації (пожежа, вибух) у висотній будівлі 18, евакуацію людей виконують у відповідності з розробленим планом та використанням передбачених пристроїв. З верхніх поверхів та у заблокованих частинах будівлі 18 людей евакуюють шляхом їх посадки на сидіння 10 камер 2. У разі необхідності, штурвалом повороту 11 керують розташуванням поворотної платформи 8 таким чином, щоб сидіння 10 були розташовані навпроти дверей 3. Після посадки людей в усі камери 2 та зачинення дверей 3, керуванням гальм 15 виконують розмотування канату 13 з лебідки 12. Корпус-оболонка 1, спочатку по направляючій конструкції 20, а потім вільно, опускається поруч з будівлею 18. Наявність амортизаторів 7 зменшує навантаження на платформу 8 підчас контакту з опорною поверхнею. Люди виходять з корпуса-оболонки 1, після чого вона піднімається у початкове положення при включенні лебідки 12. Цикл роботи пристрою повторюється. Таким чином, використання у модулі кількох камер для одночасного розміщення людей, забезпечує підвищення ефективності пристрою та скорочує термін їх рятування з висотних будівель у надзвичайних ситуаціях. Джерела інформації: 1. Патент RU 2304449 СІ, опуб. 20.08.2007. 2. Патент RU 2412730 СІ, опуб. 27.02.2011. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для евакуації людей з висотних будівель, що має корпус із сидінням та лебідку з канатом, один кінець якого закріплений в будівлі, який відрізняється тим, що він додатково оснащений модулем розміщення людей, виконаним у вигляді корпуса-оболонки з поворотноюплатформою. 1 UA 115150 U 2 UA 115150 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
