Стаціонарний пристрій масового застосування для рятування людей з висотних житлових, адміністративних будівель, споруд у надзвичайних ситуаціях

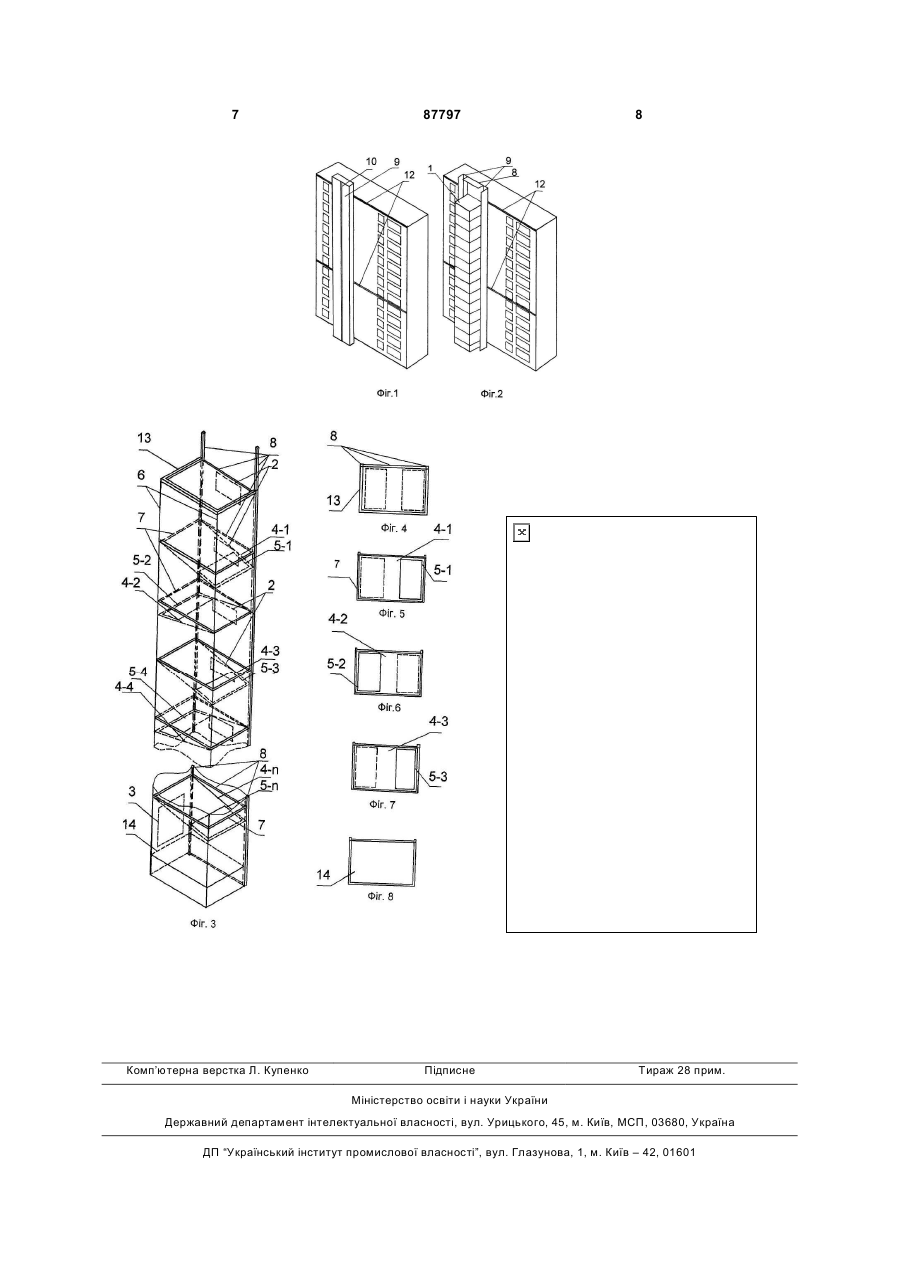

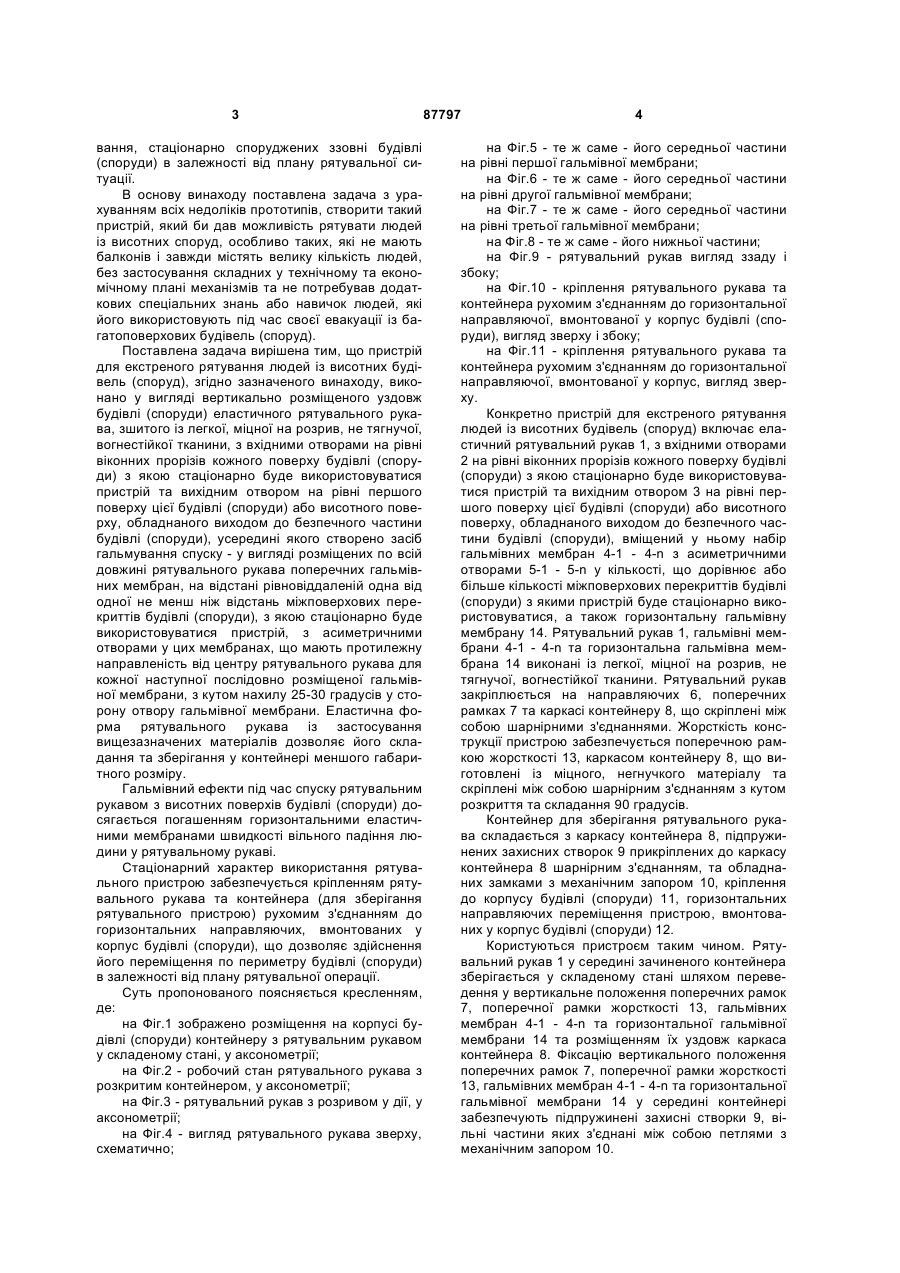

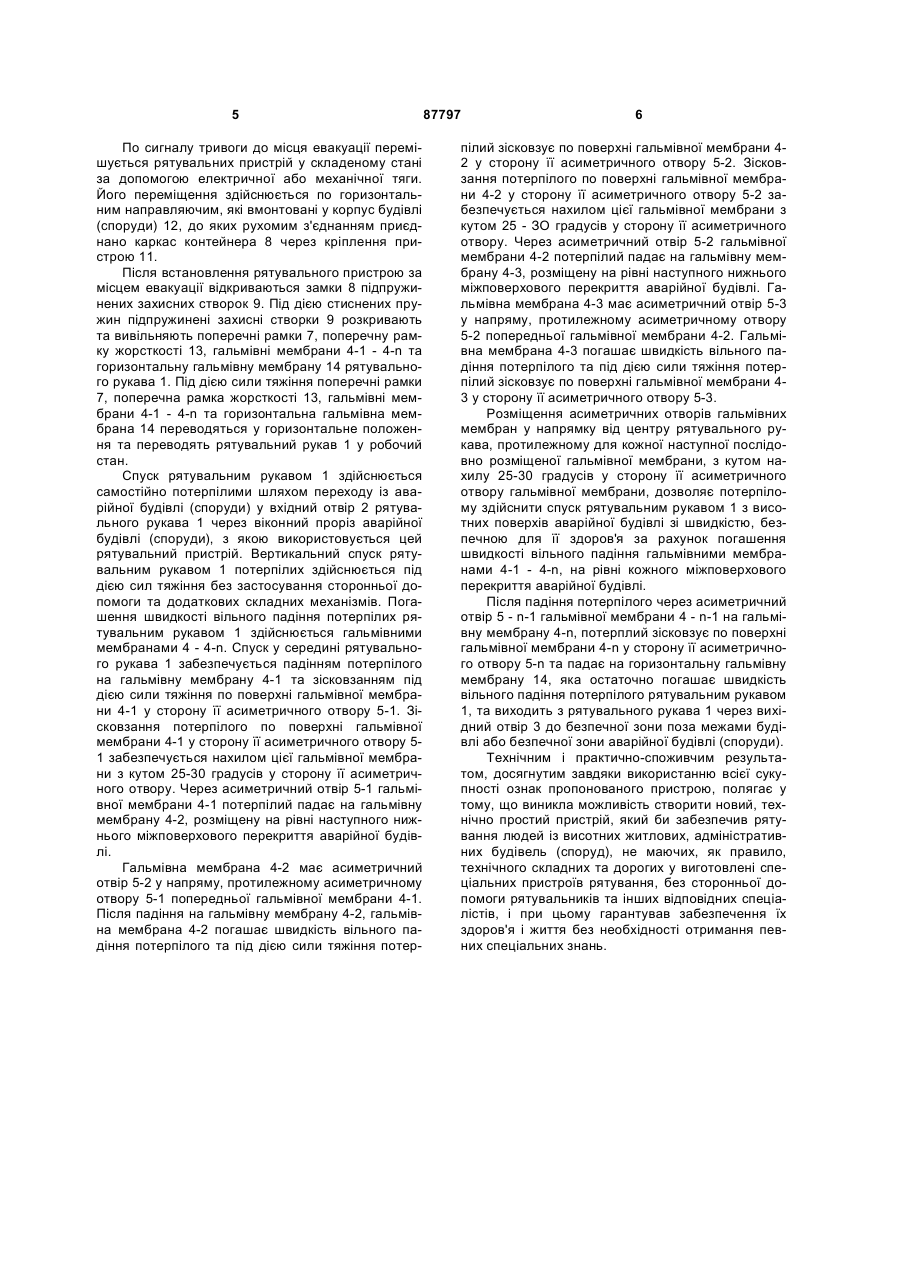

1. Пристрій для екстреного рятування людей із висотних будівель (споруд), що містить вертикально розміщений уздовж будівлі (споруди) еластичний рятувальний рукав, зшитий із легкої, міцної на розрив, нетягнучої, вогнестійкої тканини, з вхідними отворами на рівні віконних прорізів кожного поверху будівлі (споруди), з якою стаціонарно використовується пристрій, та вихідним отвором на C2 2 (19) 1 3 вання, стаціонарно споруджених ззовні будівлі (споруди) в залежності від плану рятувальної ситуації. В основу винаходу поставлена задача з урахуванням всіх недоліків прототипів, створити такий пристрій, який би дав можливість рятувати людей із висотних споруд, особливо таких, які не мають балконів і завжди містять велику кількість людей, без застосування складних у технічному та економічному плані механізмів та не потребував додаткових спеціальних знань або навичок людей, які його використовують під час своєї евакуації із багатоповерхових будівель (споруд). Поставлена задача вирішена тим, що пристрій для екстреного рятування людей із висотних будівель (споруд), згідно зазначеного винаходу, виконано у вигляді вертикально розміщеного уздовж будівлі (споруди) еластичного рятувального рукава, зшитого із легкої, міцної на розрив, не тягнучої, вогнестійкої тканини, з вхідними отворами на рівні віконних прорізів кожного поверху будівлі (споруди) з якою стаціонарно буде використовуватися пристрій та вихідним отвором на рівні першого поверху цієї будівлі (споруди) або висотного поверху, обладнаного виходом до безпечного частини будівлі (споруди), усередині якого створено засіб гальмування спуску - у вигляді розміщених по всій довжині рятувального рукава поперечних гальмівних мембран, на відстані рівновіддаленій одна від одної не менш ніж відстань міжповерхових перекриттів будівлі (споруди), з якою стаціонарно буде використовуватися пристрій, з асиметричними отворами у цих мембранах, що мають протилежну направленість від центру рятувального рукава для кожної наступної послідовно розміщеної гальмівної мембрани, з кутом нахилу 25-30 градусів у сторону отвору гальмівної мембрани. Еластична форма рятувального рукава із застосування вищезазначених матеріалів дозволяє його складання та зберігання у контейнері меншого габаритного розміру. Гальмівний ефекти під час спуску рятувальним рукавом з висотних поверхів будівлі (споруди) досягається погашенням горизонтальними еластичними мембранами швидкості вільного падіння людини у рятувальному рукаві. Стаціонарний характер використання рятувального пристрою забезпечується кріпленням рятувального рукава та контейнера (для зберігання рятувального пристрою) рухомим з'єднанням до горизонтальних направляючих, вмонтованих у корпус будівлі (споруди), що дозволяє здійснення його переміщення по периметру будівлі (споруди) в залежності від плану рятувальної операції. Суть пропонованого поясняється кресленням, де: на Фіг.1 зображено розміщення на корпусі будівлі (споруди) контейнеру з рятувальним рукавом у складеному стані, у аксонометрії; на Фіг.2 - робочий стан рятувального рукава з розкритим контейнером, у аксонометрії; на Фіг.3 - рятувальний рукав з розривом у дії, у аксонометрії; на Фіг.4 - вигляд рятувального рукава зверху, схематично; 87797 4 на Фіг.5 - те ж саме - його середньої частини на рівні першої гальмівної мембрани; на Фіг.6 - те ж саме - його середньої частини на рівні другої гальмівної мембрани; на Фіг.7 - те ж саме - його середньої частини на рівні третьої гальмівної мембрани; на Фіг.8 - те ж саме - його нижньої частини; на Фіг.9 - рятувальний рукав вигляд ззаду і збоку; на Фіг.10 - кріплення рятувального рукава та контейнера рухомим з'єднанням до горизонтальної направляючої, вмонтованої у корпус будівлі (споруди), вигляд зверху і збоку; на Фіг.11 - кріплення рятувального рукава та контейнера рухомим з'єднанням до горизонтальної направляючої, вмонтованої у корпус, вигляд зверху. Конкретно пристрій для екстреного рятування людей із висотних будівель (споруд) включає еластичний рятувальний рукав 1, з вхідними отворами 2 на рівні віконних прорізів кожного поверху будівлі (споруди) з якою стаціонарно буде використовуватися пристрій та вихідним отвором 3 на рівні першого поверху цієї будівлі (споруди) або висотного поверху, обладнаного виходом до безпечного частини будівлі (споруди), вміщений у ньому набір гальмівних мембран 4-1 - 4-n з асиметричними отворами 5-1 - 5-n у кількості, що дорівнює або більше кількості міжповерхових перекриттів будівлі (споруди) з якими пристрій буде стаціонарно використовуватися, а також горизонтальну гальмівну мембрану 14. Рятувальний рукав 1, гальмівні мембрани 4-1 - 4-n та горизонтальна гальмівна мембрана 14 виконані із легкої, міцної на розрив, не тягнучої, вогнестійкої тканини. Рятувальний рукав закріплюється на направляючих 6, поперечних рамках 7 та каркасі контейнеру 8, що скріплені між собою шарнірними з'єднаннями. Жорсткість конструкції пристрою забезпечується поперечною рамкою жорсткості 13, каркасом контейнеру 8, що виготовлені із міцного, негнучкого матеріалу та скріплені між собою шарнірним з'єднанням з кутом розкриття та складання 90 градусів. Контейнер для зберігання рятувального рукава складається з каркасу контейнера 8, підпружинених захисних створок 9 прикріплених до каркасу контейнера 8 шарнірним з'єднанням, та обладнаних замками з механічним запором 10, кріплення до корпусу будівлі (споруди) 11, горизонтальних направляючих переміщення пристрою, вмонтованих у корпус будівлі (споруди) 12. Користуються пристроєм таким чином. Рятувальний рукав 1 у середині зачиненого контейнера зберігається у складеному стані шляхом переведення у вертикальне положення поперечних рамок 7, поперечної рамки жорсткості 13, гальмівних мембран 4-1 - 4-n та горизонтальної гальмівної мембрани 14 та розміщенням їх уздовж каркаса контейнера 8. Фіксацію вертикального положення поперечних рамок 7, поперечної рамки жорсткості 13, гальмівних мембран 4-1 - 4-n та горизонтальної гальмівної мембрани 14 у середині контейнері забезпечують підпружинені захисні створки 9, вільні частини яких з'єднані між собою петлями з механічним запором 10. 5 По сигналу тривоги до місця евакуації перемішується рятувальних пристрій у складеному стані за допомогою електричної або механічної тяги. Його переміщення здійснюється по горизонтальним направляючим, які вмонтовані у корпус будівлі (споруди) 12, до яких рухомим з'єднанням приєднано каркас контейнера 8 через кріплення пристрою 11. Після встановлення рятувального пристрою за місцем евакуації відкриваються замки 8 підпружинених захисних створок 9. Під дією стиснених пружин підпружинені захисні створки 9 розкривають та вивільняють поперечні рамки 7, поперечну рамку жорсткості 13, гальмівні мембрани 4-1 - 4-n та горизонтальну гальмівну мембрану 14 рятувального рукава 1. Під дією сили тяжіння поперечні рамки 7, поперечна рамка жорсткості 13, гальмівні мембрани 4-1 - 4-n та горизонтальна гальмівна мембрана 14 переводяться у горизонтальне положення та переводять рятувальний рукав 1 у робочий стан. Спуск рятувальним рукавом 1 здійснюється самостійно потерпілими шляхом переходу із аварійної будівлі (споруди) у вхідний отвір 2 рятувального рукава 1 через віконний проріз аварійної будівлі (споруди), з якою використовується цей рятувальний пристрій. Вертикальний спуск рятувальним рукавом 1 потерпілих здійснюється під дією сил тяжіння без застосування сторонньої допомоги та додаткових складних механізмів. Погашення швидкості вільного падіння потерпілих рятувальним рукавом 1 здійснюється гальмівними мембранами 4 - 4-n. Спуск у середині рятувального рукава 1 забезпечується падінням потерпілого на гальмівну мембрану 4-1 та зісковзанням під дією сили тяжіння по поверхні гальмівної мембрани 4-1 у сторону її асиметричного отвору 5-1. Зісковзання потерпілого по поверхні гальмівної мембрани 4-1 у сторону її асиметричного отвору 51 забезпечується нахилом цієї гальмівної мембрани з кутом 25-30 градусів у сторону її асиметричного отвору. Через асиметричний отвір 5-1 гальмівної мембрани 4-1 потерпілий падає на гальмівну мембрану 4-2, розміщену на рівні наступного нижнього міжповерхового перекриття аварійної будівлі. Гальмівна мембрана 4-2 має асиметричний отвір 5-2 у напряму, протилежному асиметричному отвору 5-1 попередньої гальмівної мембрани 4-1. Після падіння на гальмівну мембрану 4-2, гальмівна мембрана 4-2 погашає швидкість вільного падіння потерпілого та під дією сили тяжіння потер 87797 6 пілий зісковзує по поверхні гальмівної мембрани 42 у сторону її асиметричного отвору 5-2. Зісковзання потерпілого по поверхні гальмівної мембрани 4-2 у сторону її асиметричного отвору 5-2 забезпечується нахилом цієї гальмівної мембрани з кутом 25 - ЗО градусів у сторону її асиметричного отвору. Через асиметричний отвір 5-2 гальмівної мембрани 4-2 потерпілий падає на гальмівну мембрану 4-3, розміщену на рівні наступного нижнього міжповерхового перекриття аварійної будівлі. Гальмівна мембрана 4-3 має асиметричний отвір 5-3 у напряму, протилежному асиметричному отвору 5-2 попередньої гальмівної мембрани 4-2. Гальмівна мембрана 4-3 погашає швидкість вільного падіння потерпілого та під дією сили тяжіння потерпілий зісковзує по поверхні гальмівної мембрани 43 у сторону її асиметричного отвору 5-3. Розміщення асиметричних отворів гальмівних мембран у напрямку від центру рятувального рукава, протилежному для кожної наступної послідовно розміщеної гальмівної мембрани, з кутом нахилу 25-30 градусів у сторону її асиметричного отвору гальмівної мембрани, дозволяє потерпілому здійснити спуск рятувальним рукавом 1 з висотних поверхів аварійної будівлі зі швидкістю, безпечною для її здоров'я за рахунок погашення швидкості вільного падіння гальмівними мембранами 4-1 - 4-n, на рівні кожного міжповерхового перекриття аварійної будівлі. Після падіння потерпілого через асиметричний отвір 5 - n-1 гальмівної мембрани 4 - n-1 на гальмівну мембрану 4-n, потерплий зісковзує по поверхні гальмівної мембрани 4-n у сторону її асиметричного отвору 5-n та падає на горизонтальну гальмівну мембрану 14, яка остаточно погашає швидкість вільного падіння потерпілого рятувальним рукавом 1, та виходить з рятувального рукава 1 через вихідний отвір 3 до безпечної зони поза межами будівлі або безпечної зони аварійної будівлі (споруди). Технічним і практично-споживчим результатом, досягнутим завдяки використанню всієї сукупності ознак пропонованого пристрою, полягає у тому, що виникла можливість створити новий, технічно простий пристрій, який би забезпечив рятування людей із висотних житлових, адміністративних будівель (споруд), не маючих, як правило, технічного складних та дорогих у виготовлені спеціальних пристроїв рятування, без сторонньої допомоги рятувальників та інших відповідних спеціалістів, і при цьому гарантував забезпечення їх здоров'я і життя без необхідності отримання певних спеціальних знань. 7 Комп’ютерна верстка Л. Купенко 87797 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
