Засіб для евакуації людей з висотних будівель у надзвичайних ситуаціях

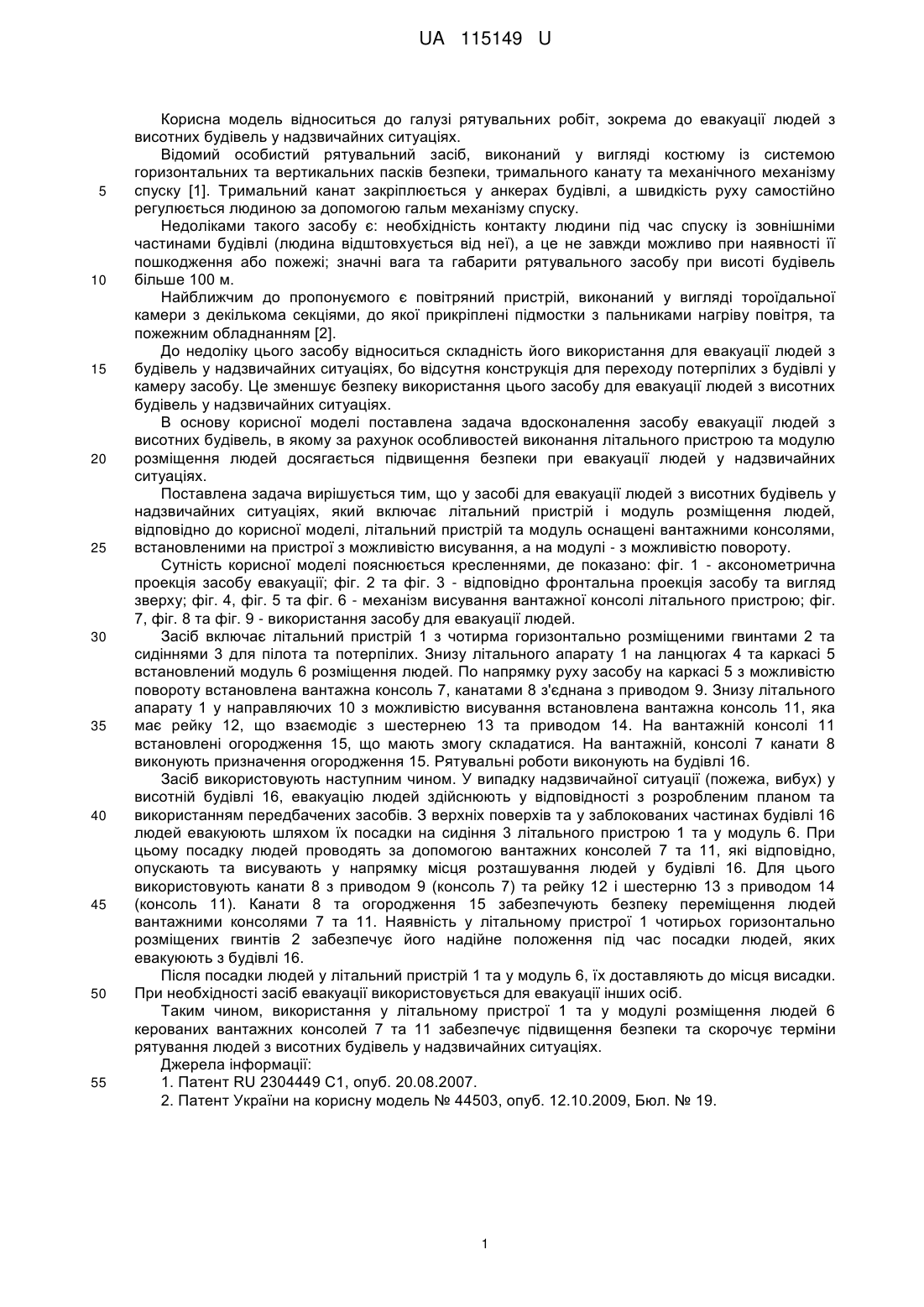

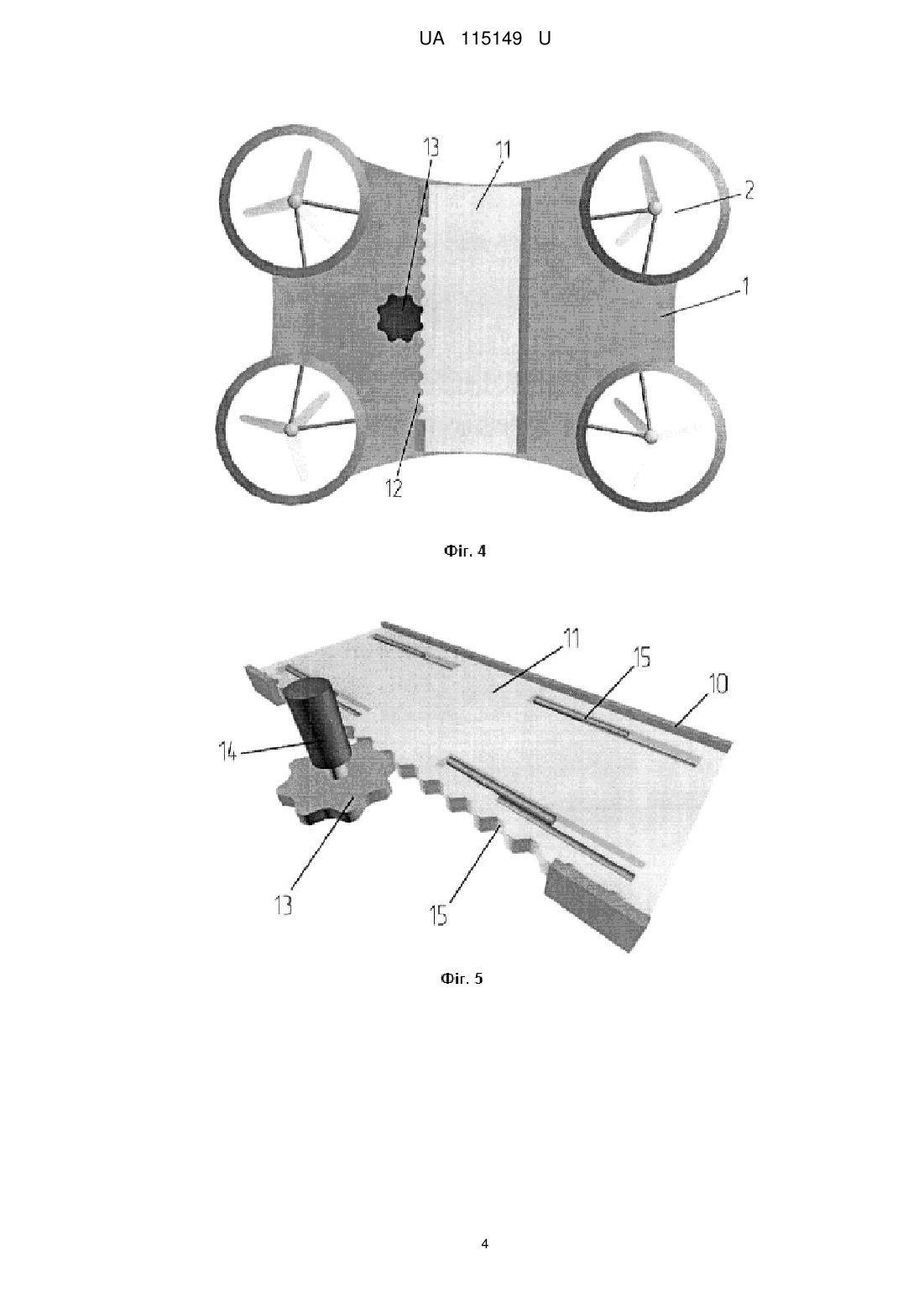

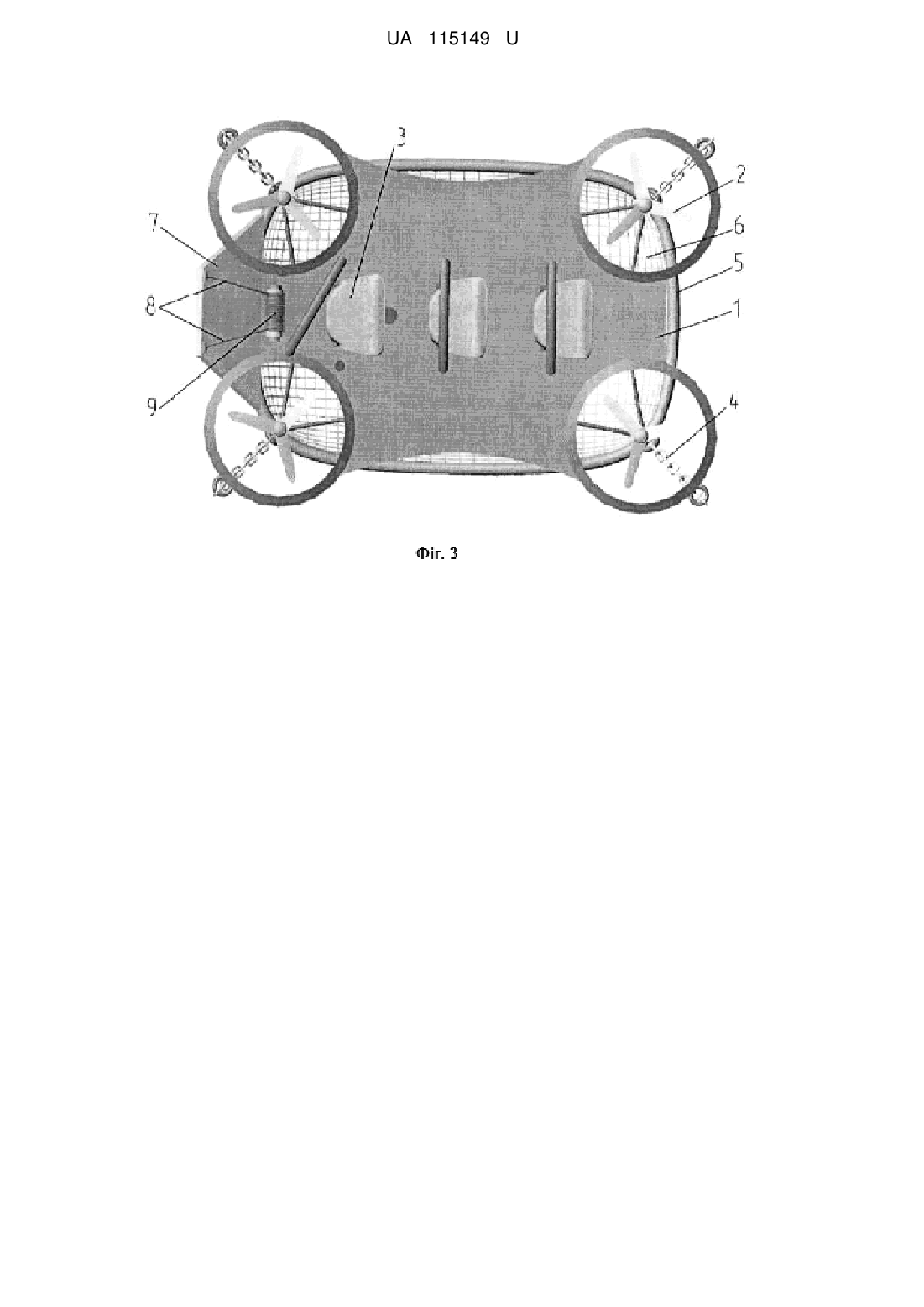

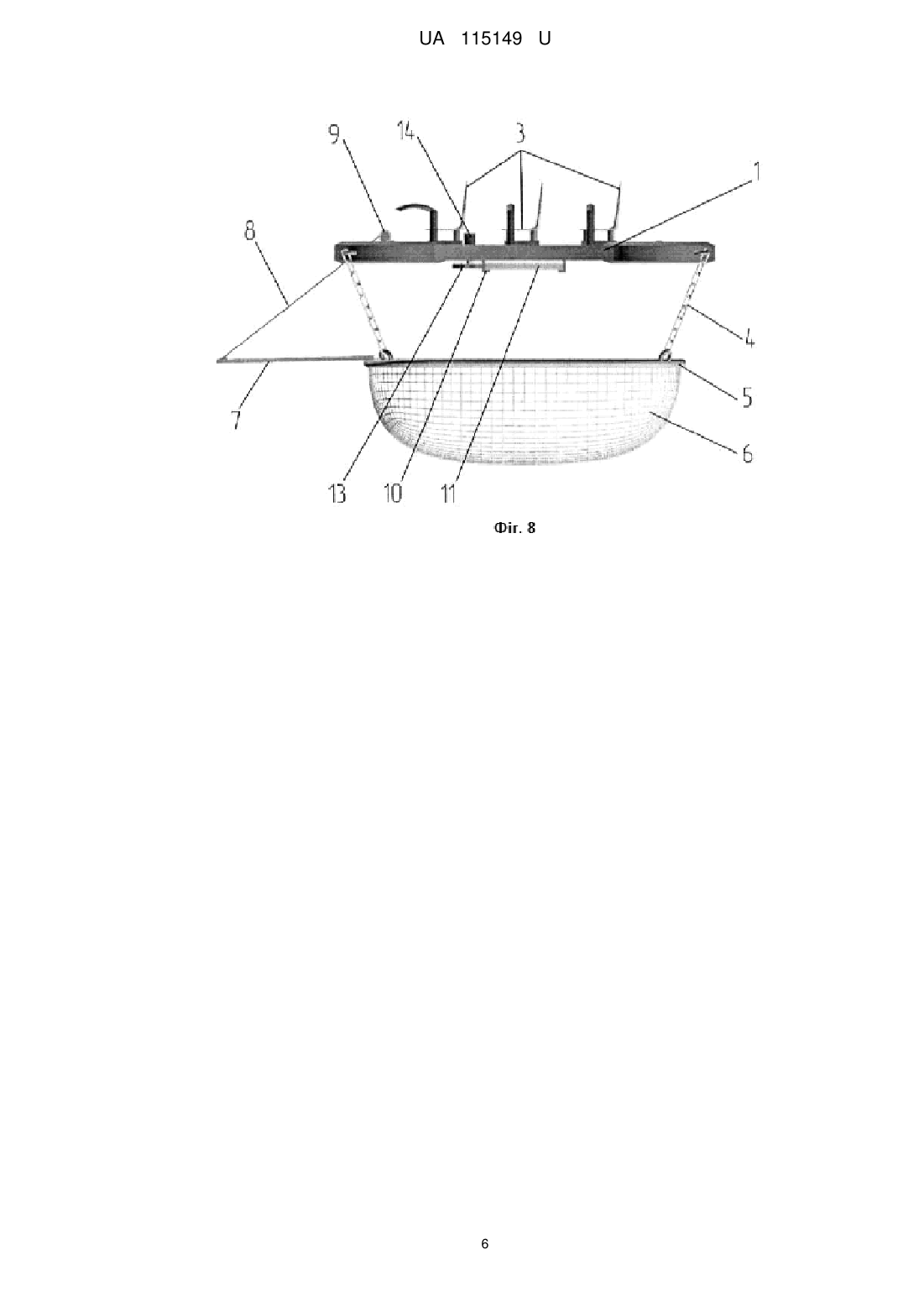

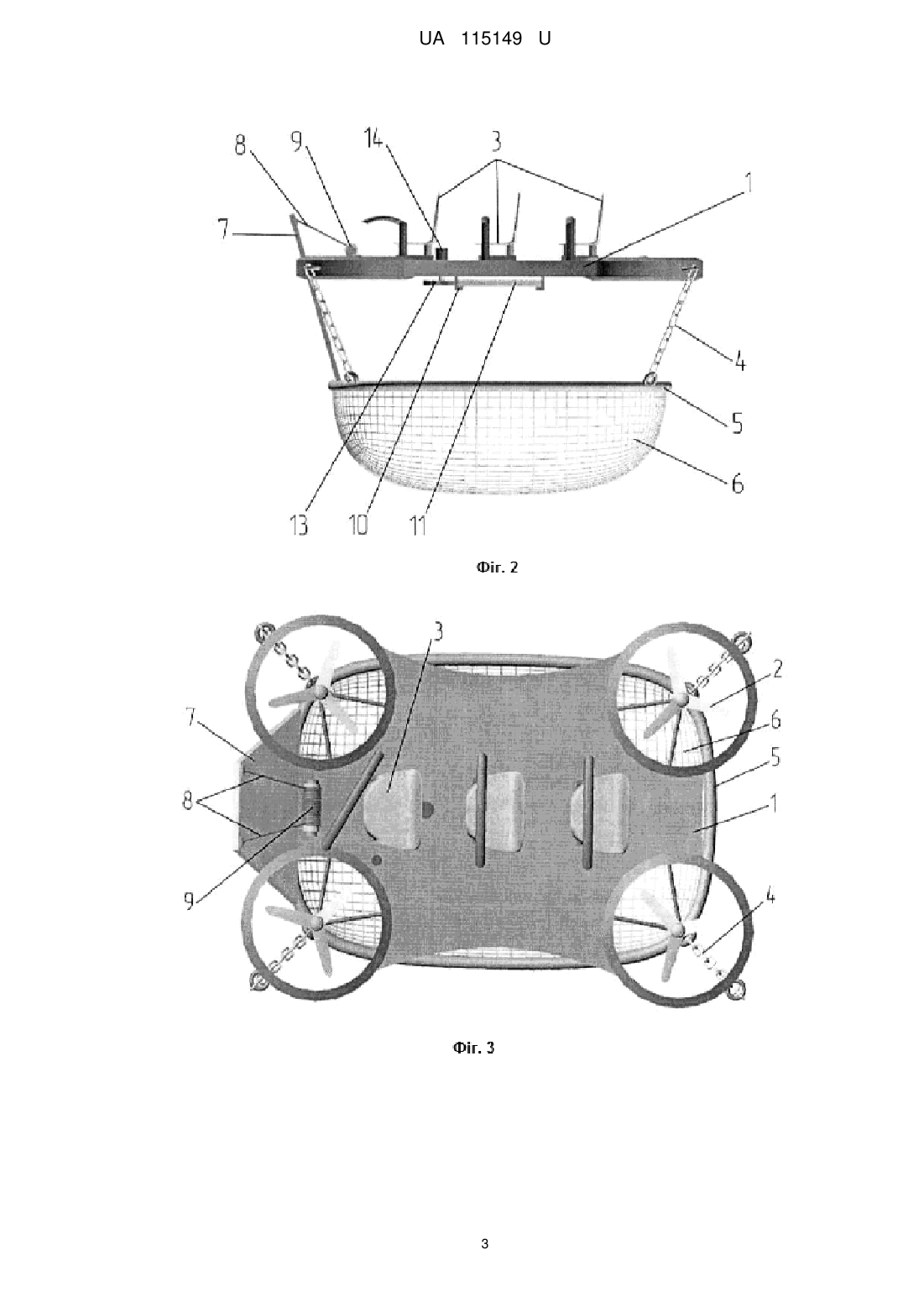

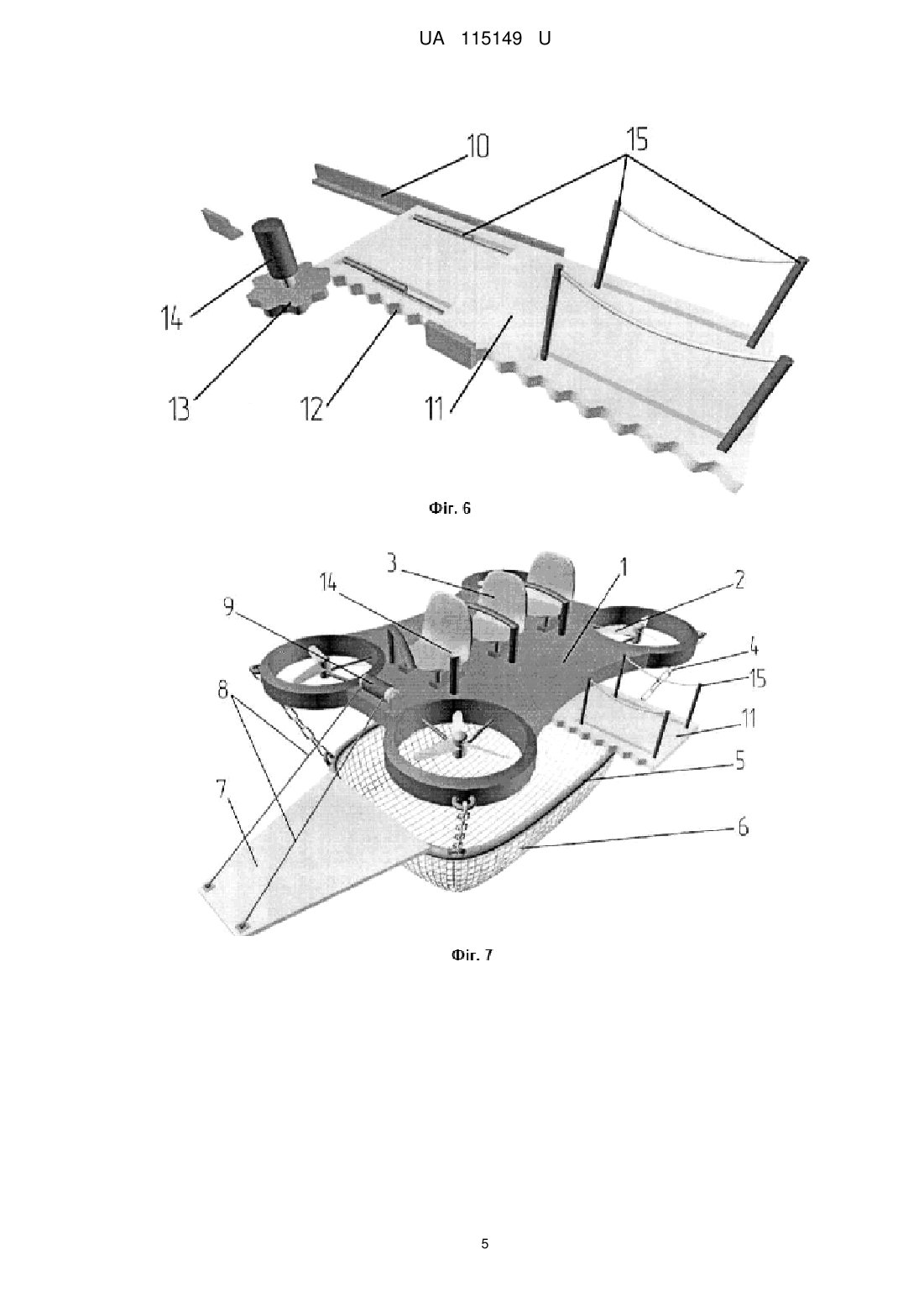

Реферат: Засіб для евакуації людей з висотних будівель у надзвичайних ситуаціях, що має літальний пристрій і модуль розміщення людей, причому літальний пристрій та модуль оснащені вантажними консолями, встановленими на пристрої з можливістю висування, а на модулі - з можливістю повороту. UA 115149 U (12) UA 115149 U UA 115149 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель відноситься до галузі рятувальних робіт, зокрема до евакуації людей з висотних будівель у надзвичайних ситуаціях. Відомий особистий рятувальний засіб, виконаний у вигляді костюму із системою горизонтальних та вертикальних пасків безпеки, тримального канату та механічного механізму спуску [1]. Тримальний канат закріплюється у анкерах будівлі, а швидкість руху самостійно регулюється людиною за допомогою гальм механізму спуску. Недоліками такого засобу є: необхідність контакту людини під час спуску із зовнішніми частинами будівлі (людина відштовхується від неї), а це не завжди можливо при наявності її пошкодження або пожежі; значні вага та габарити рятувального засобу при висоті будівель більше 100 м. Найближчим до пропонуємого є повітряний пристрій, виконаний у вигляді тороїдальної камери з декількома секціями, до якої прикріплені підмостки з пальниками нагріву повітря, та пожежним обладнанням [2]. До недоліку цього засобу відноситься складність його використання для евакуації людей з будівель у надзвичайних ситуаціях, бо відсутня конструкція для переходу потерпілих з будівлі у камеру засобу. Це зменшує безпеку використання цього засобу для евакуації людей з висотних будівель у надзвичайних ситуаціях. В основу корисної моделі поставлена задача вдосконалення засобу евакуації людей з висотних будівель, в якому за рахунок особливостей виконання літального пристрою та модулю розміщення людей досягається підвищення безпеки при евакуації людей у надзвичайних ситуаціях. Поставлена задача вирішується тим, що у засобі для евакуації людей з висотних будівель у надзвичайних ситуаціях, який включає літальний пристрій і модуль розміщення людей, відповідно до корисної моделі, літальний пристрій та модуль оснащені вантажними консолями, встановленими на пристрої з можливістю висування, а на модулі - з можливістю повороту. Сутність корисної моделі пояснюється кресленнями, де показано: фіг. 1 - аксонометрична проекція засобу евакуації; фіг. 2 та фіг. 3 - відповідно фронтальна проекція засобу та вигляд зверху; фіг. 4, фіг. 5 та фіг. 6 - механізм висування вантажної консолі літального пристрою; фіг. 7, фіг. 8 та фіг. 9 - використання засобу для евакуації людей. Засіб включає літальний пристрій 1 з чотирма горизонтально розміщеними гвинтами 2 та сидіннями 3 для пілота та потерпілих. Знизу літального апарату 1 на ланцюгах 4 та каркасі 5 встановлений модуль 6 розміщення людей. По напрямку руху засобу на каркасі 5 з можливістю повороту встановлена вантажна консоль 7, канатами 8 з'єднана з приводом 9. Знизу літального апарату 1 у направляючих 10 з можливістю висування встановлена вантажна консоль 11, яка має рейку 12, що взаємодіє з шестернею 13 та приводом 14. На вантажній консолі 11 встановлені огородження 15, що мають змогу складатися. На вантажній, консолі 7 канати 8 виконують призначення огородження 15. Рятувальні роботи виконують на будівлі 16. Засіб використовують наступним чином. У випадку надзвичайної ситуації (пожежа, вибух) у висотній будівлі 16, евакуацію людей здійснюють у відповідності з розробленим планом та використанням передбачених засобів. З верхніх поверхів та у заблокованих частинах будівлі 16 людей евакуюють шляхом їх посадки на сидіння 3 літального пристрою 1 та у модуль 6. При цьому посадку людей проводять за допомогою вантажних консолей 7 та 11, які відповідно, опускають та висувають у напрямку місця розташування людей у будівлі 16. Для цього використовують канати 8 з приводом 9 (консоль 7) та рейку 12 і шестерню 13 з приводом 14 (консоль 11). Канати 8 та огородження 15 забезпечують безпеку переміщення людей вантажними консолями 7 та 11. Наявність у літальному пристрої 1 чотирьох горизонтально розміщених гвинтів 2 забезпечує його надійне положення під час посадки людей, яких евакуюють з будівлі 16. Після посадки людей у літальний пристрій 1 та у модуль 6, їх доставляють до місця висадки. При необхідності засіб евакуації використовується для евакуації інших осіб. Таким чином, використання у літальному пристрої 1 та у модулі розміщення людей 6 керованих вантажних консолей 7 та 11 забезпечує підвищення безпеки та скорочує терміни рятування людей з висотних будівель у надзвичайних ситуаціях. Джерела інформації: 1. Патент RU 2304449 С1, опуб. 20.08.2007. 2. Патент України на корисну модель № 44503, опуб. 12.10.2009, Бюл. № 19. 1 UA 115149 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Засіб для евакуації людей з висотних будівель у надзвичайних ситуаціях, що має літальний пристрій і модуль розміщення людей, який відрізняється тим, що літальний пристрій та модуль оснащені вантажними консолями, встановленими на пристрої з можливістю висування, а на модулі - з можливістю повороту. 2 UA 115149 U 3 UA 115149 U 4 UA 115149 U 5 UA 115149 U 6 UA 115149 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 7
