Планувальник поверхні ґрунту

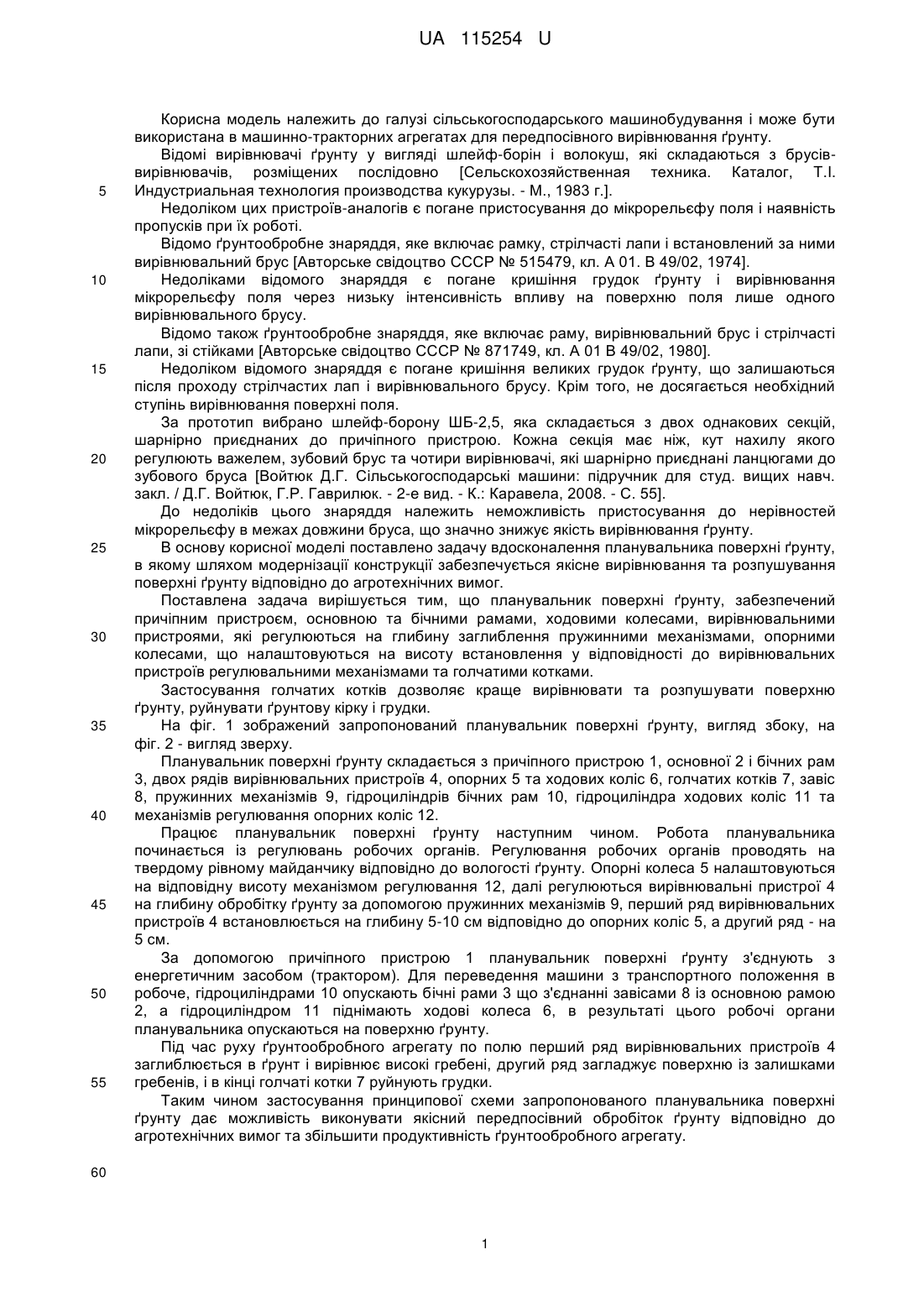

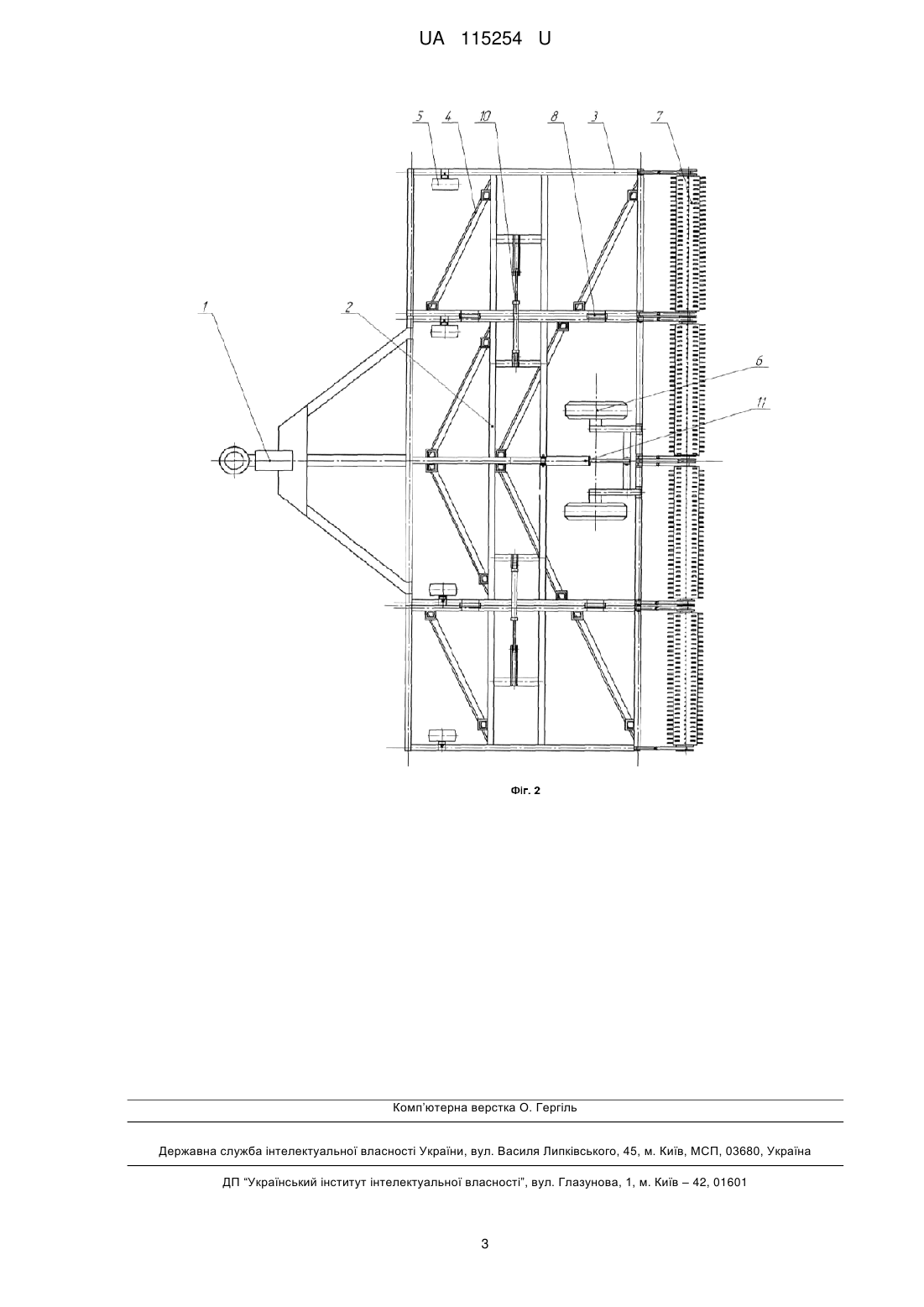

Реферат: UA 115254 U UA 115254 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана в машинно-тракторних агрегатах для передпосівного вирівнювання ґрунту. Відомі вирівнювачі ґрунту у вигляді шлейф-борін і волокуш, які складаються з брусіввирівнювачів, розміщених послідовно [Сельскохозяйственная техника. Каталог, T.I. Индустриальная технология производства кукурузы. - М., 1983 г.]. Недоліком цих пристроїв-аналогів є погане пристосування до мікрорельєфу поля і наявність пропусків при їх роботі. Відомо ґрунтообробне знаряддя, яке включає рамку, стрілчасті лапи і встановлений за ними вирівнювальний брус [Авторське свідоцтво СССР № 515479, кл. А 01. В 49/02, 1974]. Недоліками відомого знаряддя є погане кришіння грудок ґрунту і вирівнювання мікрорельєфу поля через низьку інтенсивність впливу на поверхню поля лише одного вирівнювального брусу. Відомо також ґрунтообробне знаряддя, яке включає раму, вирівнювальний брус і стрілчасті лапи, зі стійками [Авторське свідоцтво СССР № 871749, кл. А 01 В 49/02, 1980]. Недоліком відомого знаряддя є погане кришіння великих грудок ґрунту, що залишаються після проходу стрілчастих лап і вирівнювального брусу. Крім того, не досягається необхідний ступінь вирівнювання поверхні поля. За прототип вибрано шлейф-борону ШБ-2,5, яка складається з двох однакових секцій, шарнірно приєднаних до причіпного пристрою. Кожна секція має ніж, кут нахилу якого регулюють важелем, зубовий брус та чотири вирівнювачі, які шарнірно приєднані ланцюгами до зубового бруса [Войтюк Д.Г. Сільськогосподарські машини: підручник для студ. вищих навч. закл. / Д.Г. Войтюк, Г.Р. Гаврилюк. - 2-е вид. - К.: Каравела, 2008. - С. 55]. До недоліків цього знаряддя належить неможливість пристосування до нерівностей мікрорельєфу в межах довжини бруса, що значно знижує якість вирівнювання ґрунту. В основу корисної моделі поставлено задачу вдосконалення планувальника поверхні ґрунту, в якому шляхом модернізації конструкції забезпечується якісне вирівнювання та розпушування поверхні ґрунту відповідно до агротехнічних вимог. Поставлена задача вирішується тим, що планувальник поверхні ґрунту, забезпечений причіпним пристроєм, основною та бічними рамами, ходовими колесами, вирівнювальними пристроями, які регулюються на глибину заглиблення пружинними механізмами, опорними колесами, що налаштовуються на висоту встановлення у відповідності до вирівнювальних пристроїв регулювальними механізмами та голчатими котками. Застосування голчатих котків дозволяє краще вирівнювати та розпушувати поверхню ґрунту, руйнувати ґрунтову кірку і грудки. На фіг. 1 зображений запропонований планувальник поверхні ґрунту, вигляд збоку, на фіг. 2 - вигляд зверху. Планувальник поверхні ґрунту складається з причіпного пристрою 1, основної 2 і бічних рам 3, двох рядів вирівнювальних пристроїв 4, опорних 5 та ходових коліс 6, голчатих котків 7, завіс 8, пружинних механізмів 9, гідроциліндрів бічних рам 10, гідроциліндра ходових коліс 11 та механізмів регулювання опорних коліс 12. Працює планувальник поверхні ґрунту наступним чином. Робота планувальника починається із регулювань робочих органів. Регулювання робочих органів проводять на твердому рівному майданчику відповідно до вологості ґрунту. Опорні колеса 5 налаштовуються на відповідну висоту механізмом регулювання 12, далі регулюються вирівнювальні пристрої 4 на глибину обробітку ґрунту за допомогою пружинних механізмів 9, перший ряд вирівнювальних пристроїв 4 встановлюється на глибину 5-10 см відповідно до опорних коліс 5, а другий ряд - на 5 см. За допомогою причіпного пристрою 1 планувальник поверхні ґрунту з'єднують з енергетичним засобом (трактором). Для переведення машини з транспортного положення в робоче, гідроциліндрами 10 опускають бічні рами 3 що з'єднанні завісами 8 із основною рамою 2, а гідроциліндром 11 піднімають ходові колеса 6, в результаті цього робочі органи планувальника опускаються на поверхню ґрунту. Під час руху ґрунтообробного агрегату по полю перший ряд вирівнювальних пристроїв 4 заглиблюється в ґрунт і вирівнює високі гребені, другий ряд загладжує поверхню із залишками гребенів, і в кінці голчаті котки 7 руйнують грудки. Таким чином застосування принципової схеми запропонованого планувальника поверхні ґрунту дає можливість виконувати якісний передпосівний обробіток ґрунту відповідно до агротехнічних вимог та збільшити продуктивність ґрунтообробного агрегату. 60 1 UA 115254 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Планувальник поверхні ґрунту, що містить причіпний пристрій, раму, вирівнювачі, який відрізняється тим, що містить основну і бічні рами, два ряди вирівнювальних пристроїв, опорні та ходові колеса, голчаті котки, завіси, пружинні механізми, гідроциліндри бічних рам, гідроциліндри ходових коліс та механізми регулювання опорних коліс. 2 UA 115254 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
