Теплообмінник кожухотрубний з виносним компенсатором

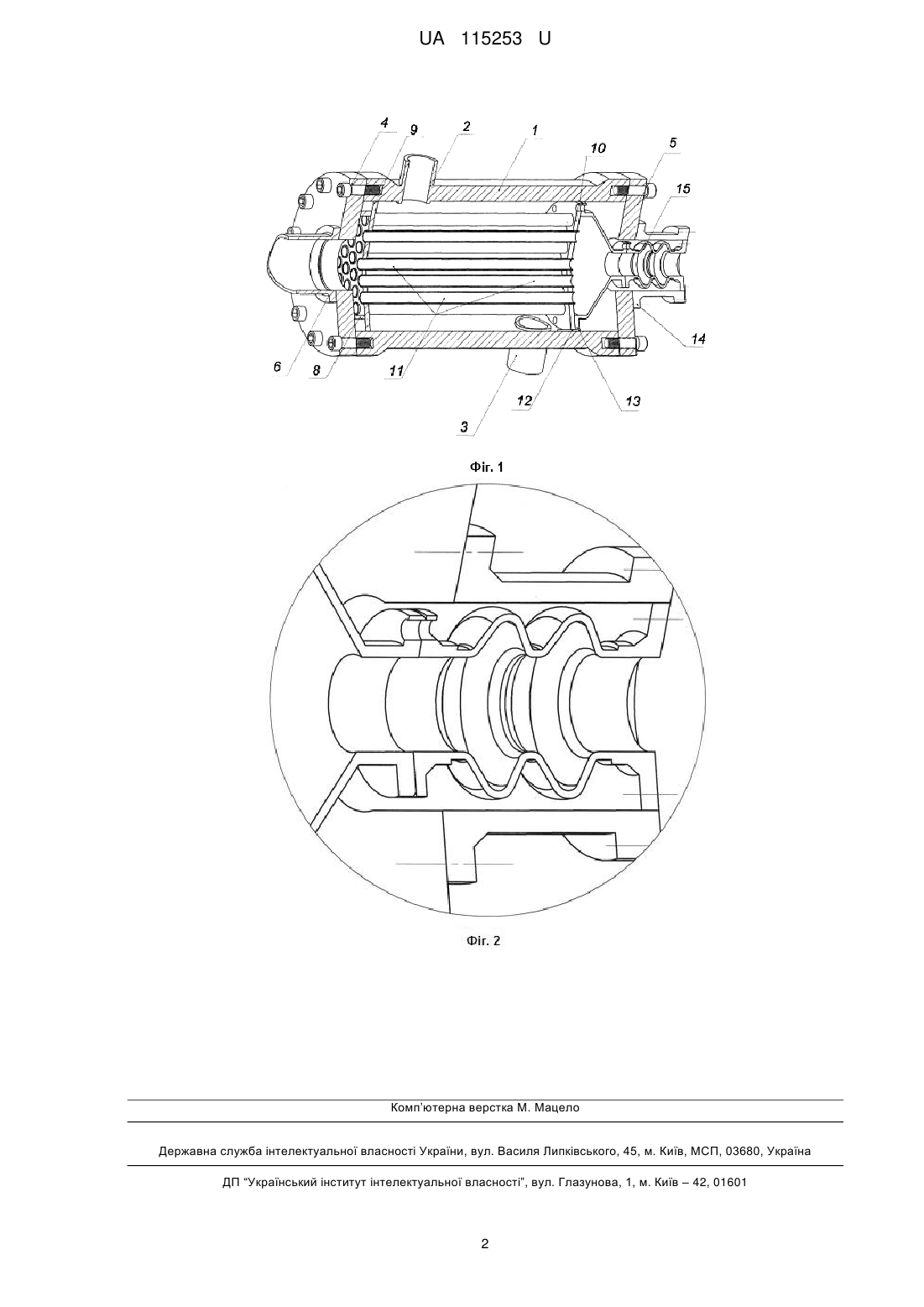

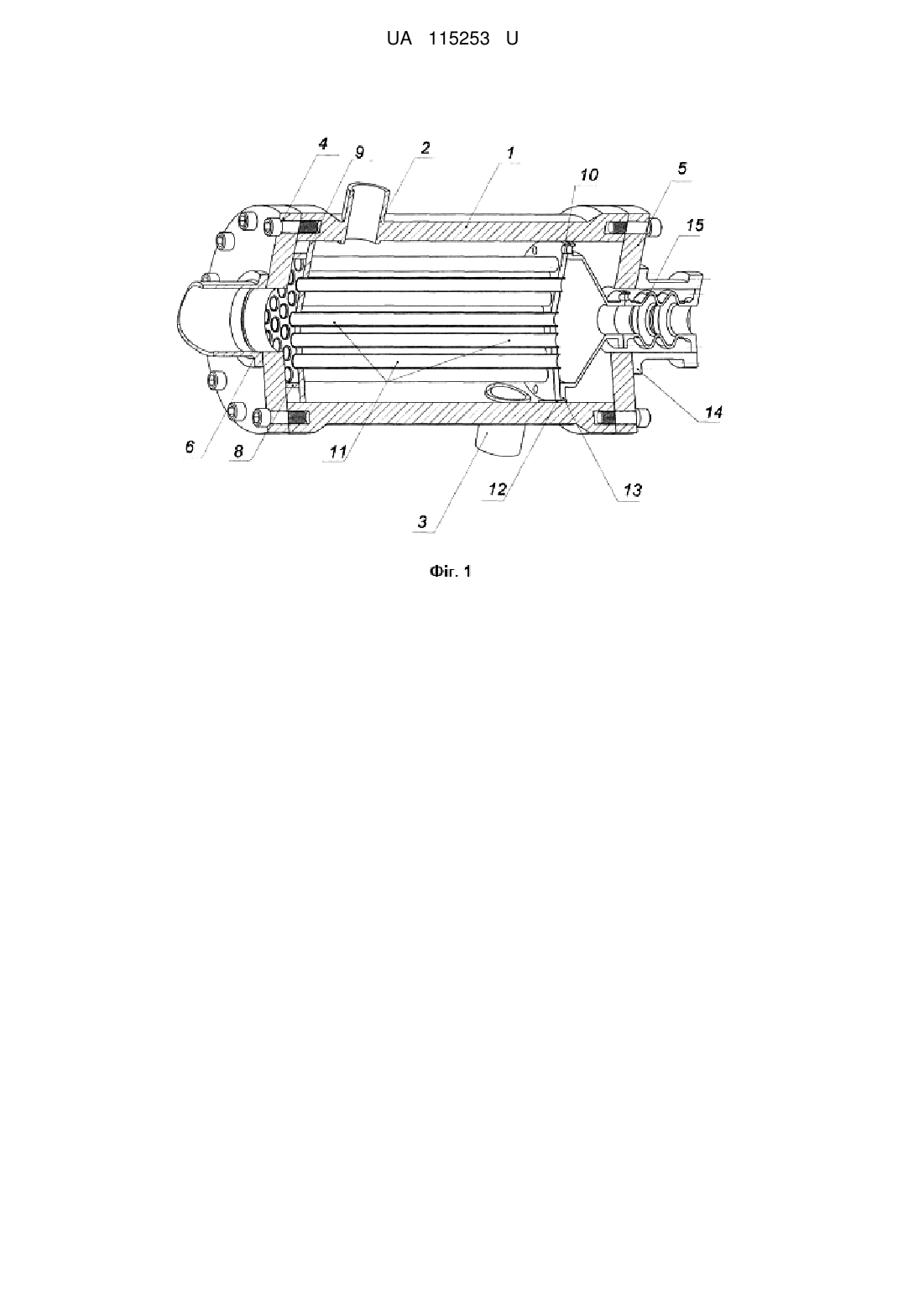

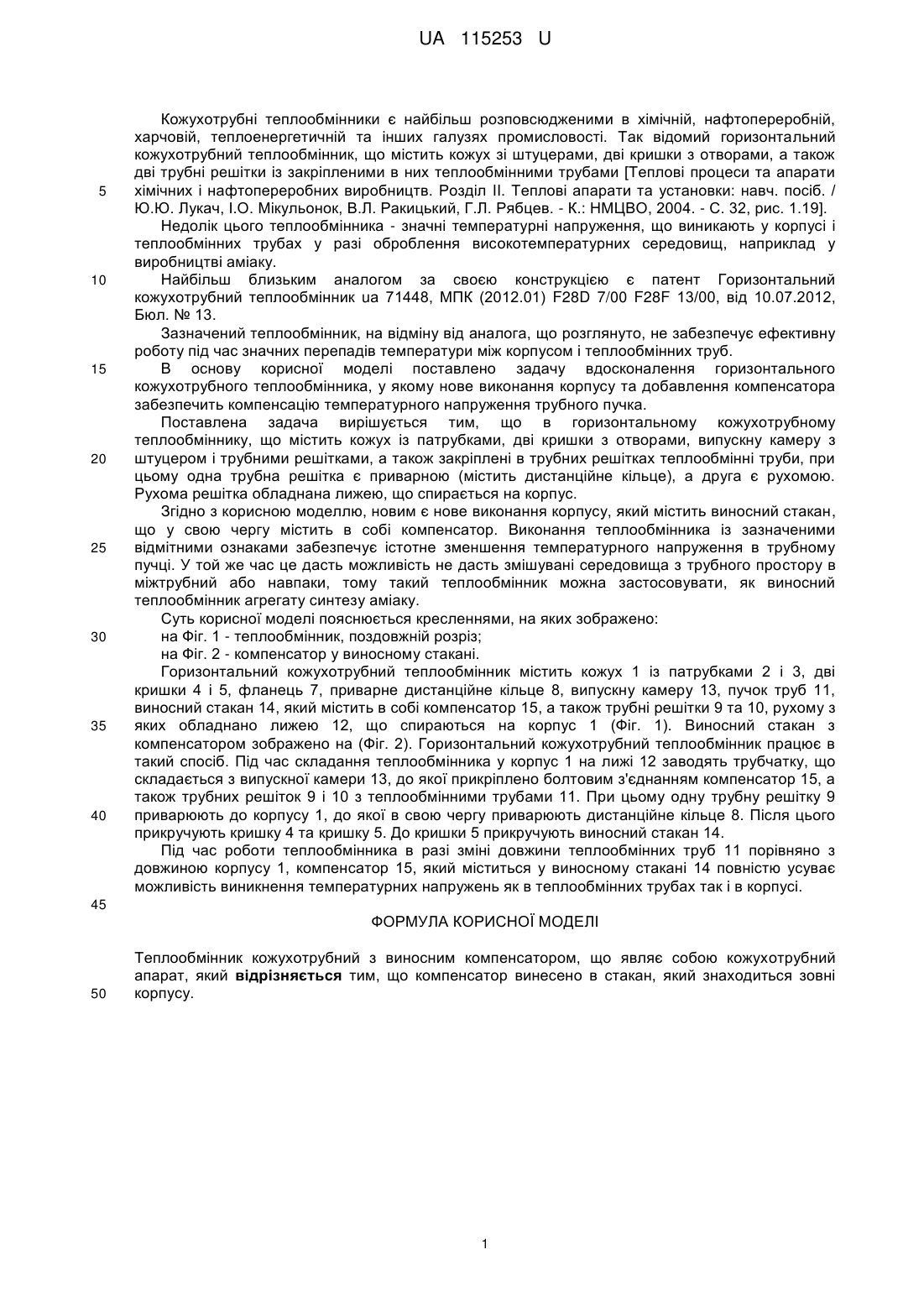

Реферат: Теплообмінник кожухотрубний з виносним компенсатором являє собою кожухотрубний апарат. Компенсатор винесено в стакан, який знаходиться зовні корпусу. UA 115253 U (12) UA 115253 U UA 115253 U 5 10 15 20 25 30 35 40 Кожухотрубні теплообмінники є найбільш розповсюдженими в хімічній, нафтопереробній, харчовій, теплоенергетичній та інших галузях промисловості. Так відомий горизонтальний кожухотрубний теплообмінник, що містить кожух зі штуцерами, дві кришки з отворами, а також дві трубні решітки із закріпленими в них теплообмінними трубами [Теплові процеси та апарати хімічних і нафтопереробних виробництв. Розділ II. Теплові апарати та установки: навч. посіб. / Ю.Ю. Лукач, І.О. Мікульонок, В.Л. Ракицький, Г.Л. Рябцев. - К.: НМЦВО, 2004. - С. 32, рис. 1.19]. Недолік цього теплообмінника - значні температурні напруження, що виникають у корпусі і теплообмінних трубах у разі оброблення високотемпературних середовищ, наприклад у виробництві аміаку. Найбільш близьким аналогом за своєю конструкцією є патент Горизонтальний кожухотрубний теплообмінник uа 71448, МПК (2012.01) F28D 7/00 F28F 13/00, від 10.07.2012, Бюл. № 13. Зазначений теплообмінник, на відміну від аналога, що розглянуто, не забезпечує ефективну роботу під час значних перепадів температури між корпусом і теплообмінних труб. В основу корисної моделі поставлено задачу вдосконалення горизонтального кожухотрубного теплообмінника, у якому нове виконання корпусу та добавлення компенсатора забезпечить компенсацію температурного напруження трубного пучка. Поставлена задача вирішується тим, що в горизонтальному кожухотрубному теплообміннику, що містить кожух із патрубками, дві кришки з отворами, випускну камеру з штуцером і трубними решітками, а також закріплені в трубних решітках теплообмінні труби, при цьому одна трубна решітка є приварною (містить дистанційне кільце), а друга є рухомою. Рухома решітка обладнана лижею, що спирається на корпус. Згідно з корисною моделлю, новим є нове виконання корпусу, який містить виносний стакан, що у свою чергу містить в собі компенсатор. Виконання теплообмінника із зазначеними відмітними ознаками забезпечує істотне зменшення температурного напруження в трубному пучці. У той же час це дасть можливість не дасть змішувані середовища з трубного простору в міжтрубний або навпаки, тому такий теплообмінник можна застосовувати, як виносний теплообмінник агрегату синтезу аміаку. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - теплообмінник, поздовжній розріз; на Фіг. 2 - компенсатор у виносному стакані. Горизонтальний кожухотрубний теплообмінник містить кожух 1 із патрубками 2 і 3, дві кришки 4 і 5, фланець 7, приварне дистанційне кільце 8, випускну камеру 13, пучок труб 11, виносний стакан 14, який містить в собі компенсатор 15, а також трубні решітки 9 та 10, рухому з яких обладнано лижею 12, що спираються на корпус 1 (Фіг. 1). Виносний стакан з компенсатором зображено на (Фіг. 2). Горизонтальний кожухотрубний теплообмінник працює в такий спосіб. Під час складання теплообмінника у корпус 1 на лижі 12 заводять трубчатку, що складається з випускної камери 13, до якої прикріплено болтовим з'єднанням компенсатор 15, а також трубних решіток 9 і 10 з теплообмінними трубами 11. При цьому одну трубну решітку 9 приварюють до корпусу 1, до якої в свою чергу приварюють дистанційне кільце 8. Після цього прикручують кришку 4 та кришку 5. До кришки 5 прикручують виносний стакан 14. Під час роботи теплообмінника в разі зміні довжини теплообмінних труб 11 порівняно з довжиною корпусу 1, компенсатор 15, який міститься у виносному стакані 14 повністю усуває можливість виникнення температурних напружень як в теплообмінних трубах так і в корпусі. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Теплообмінник кожухотрубний з виносним компенсатором, що являє собою кожухотрубний апарат, який відрізняється тим, що компенсатор винесено в стакан, який знаходиться зовні корпусу. 1 UA 115253 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
