Бульдозер-планувальник

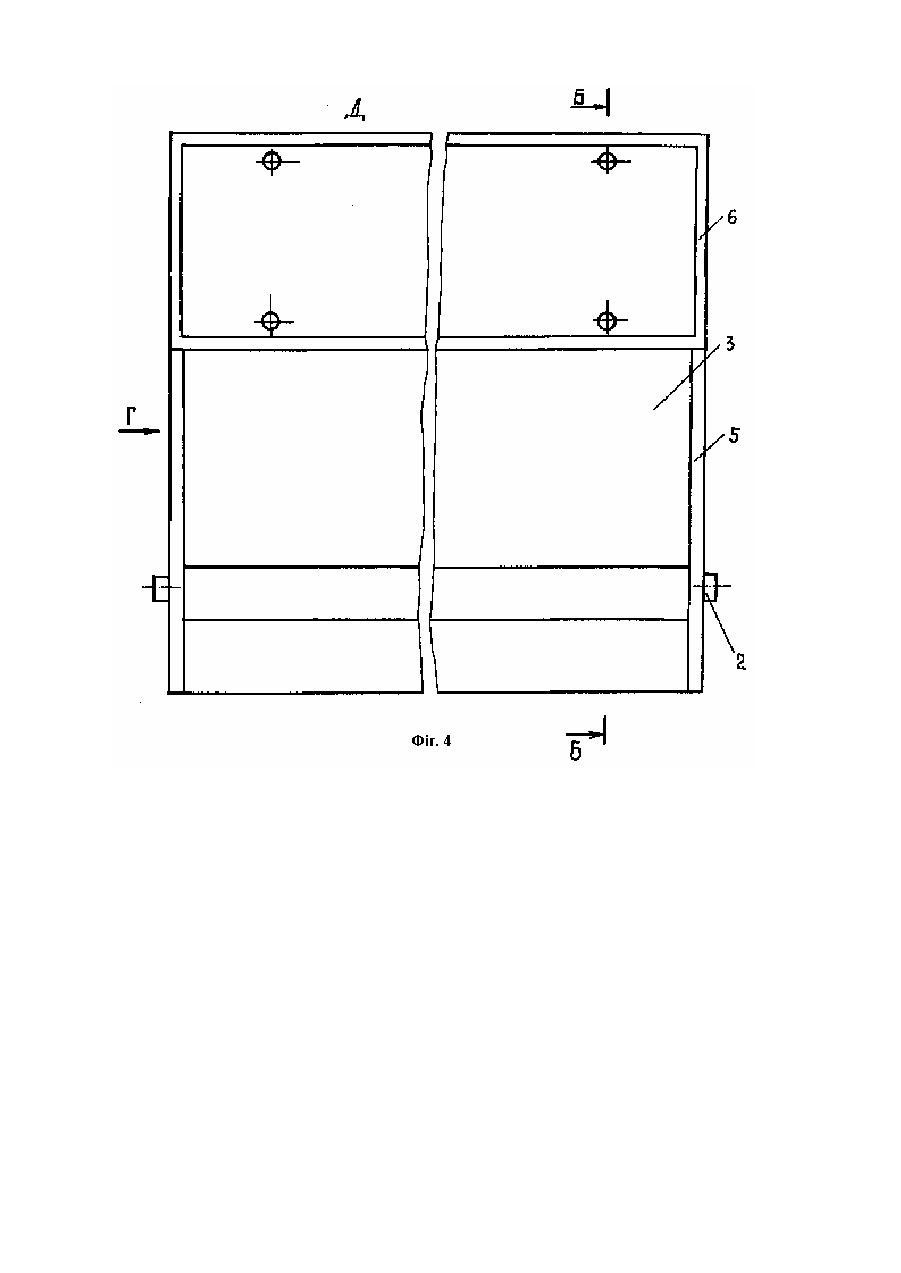

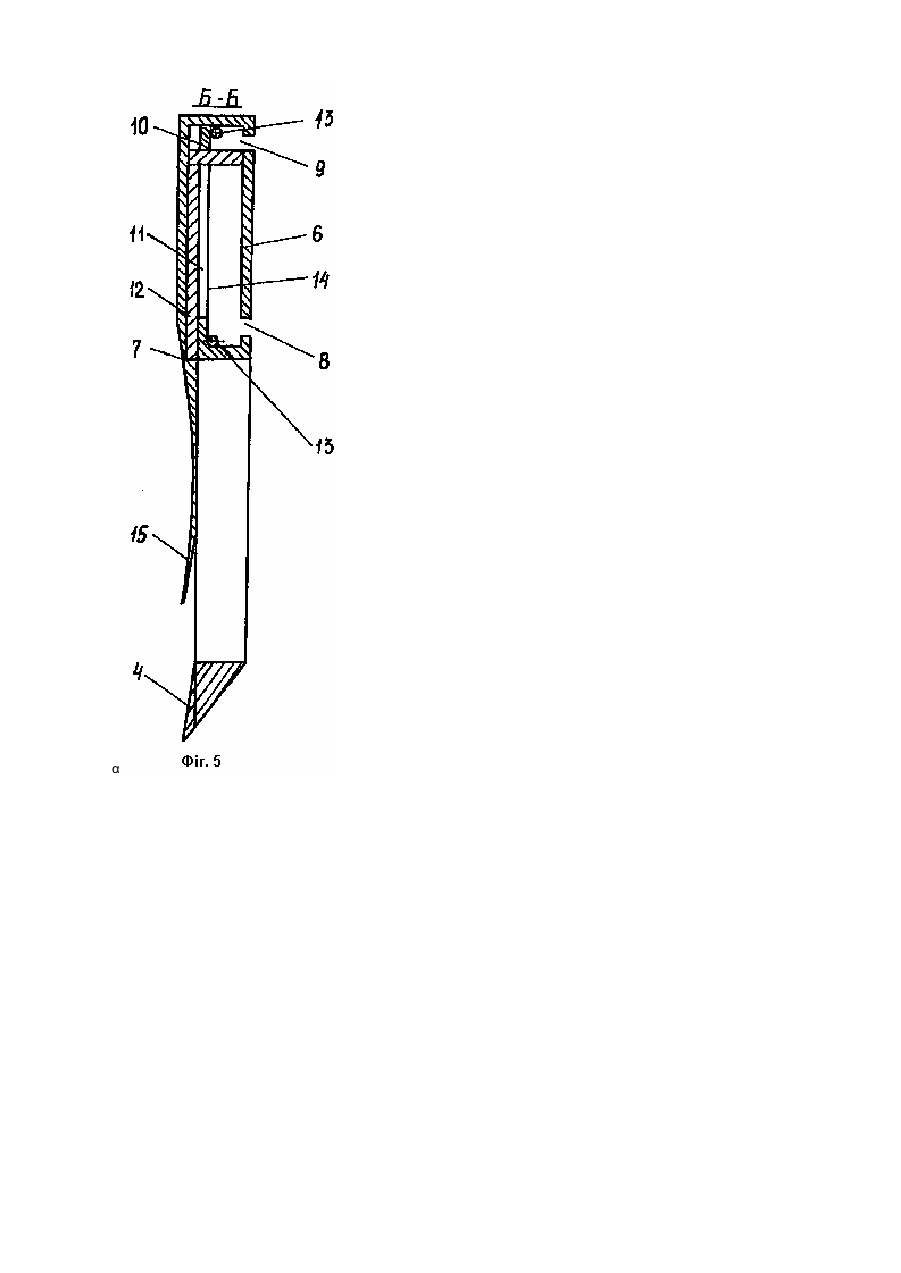

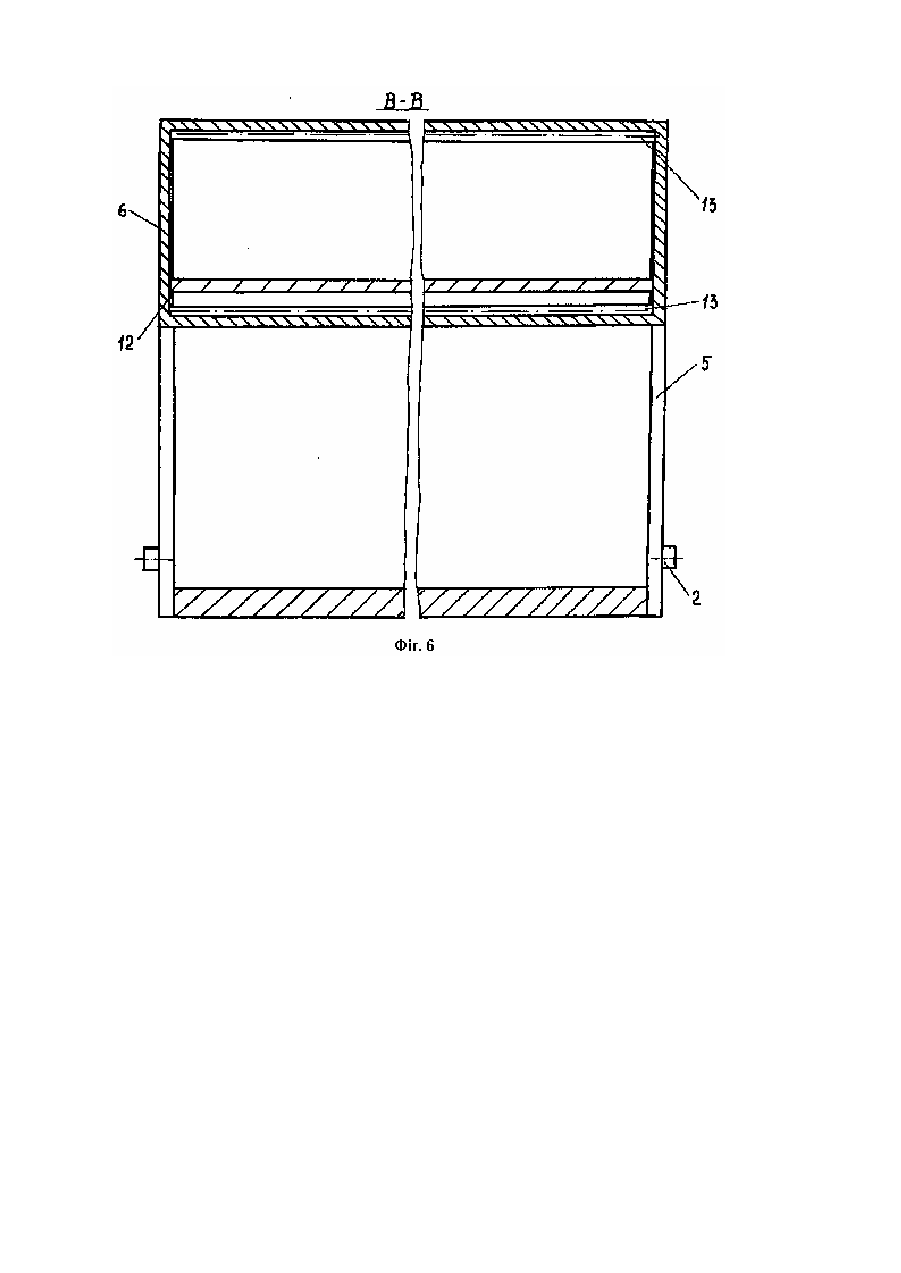

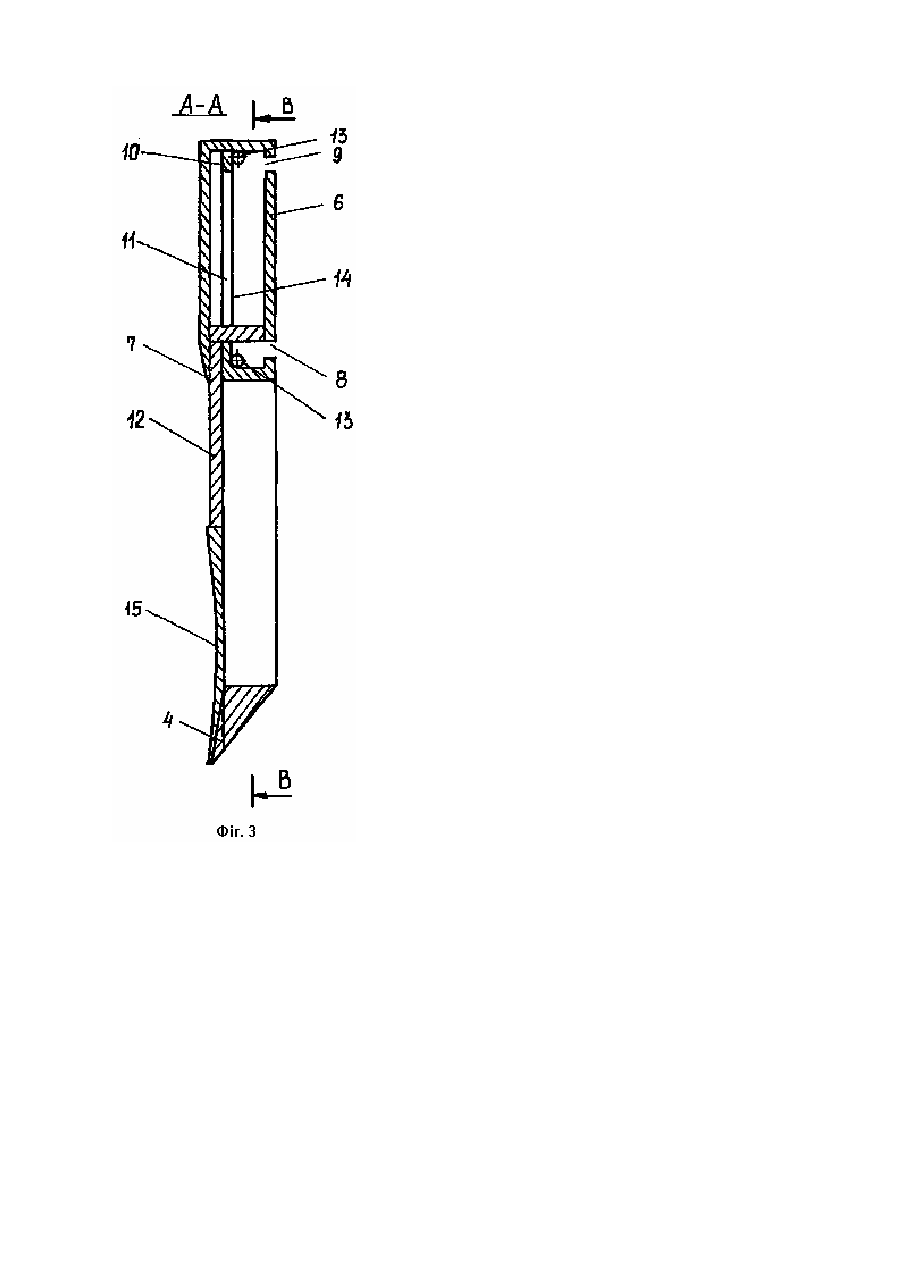

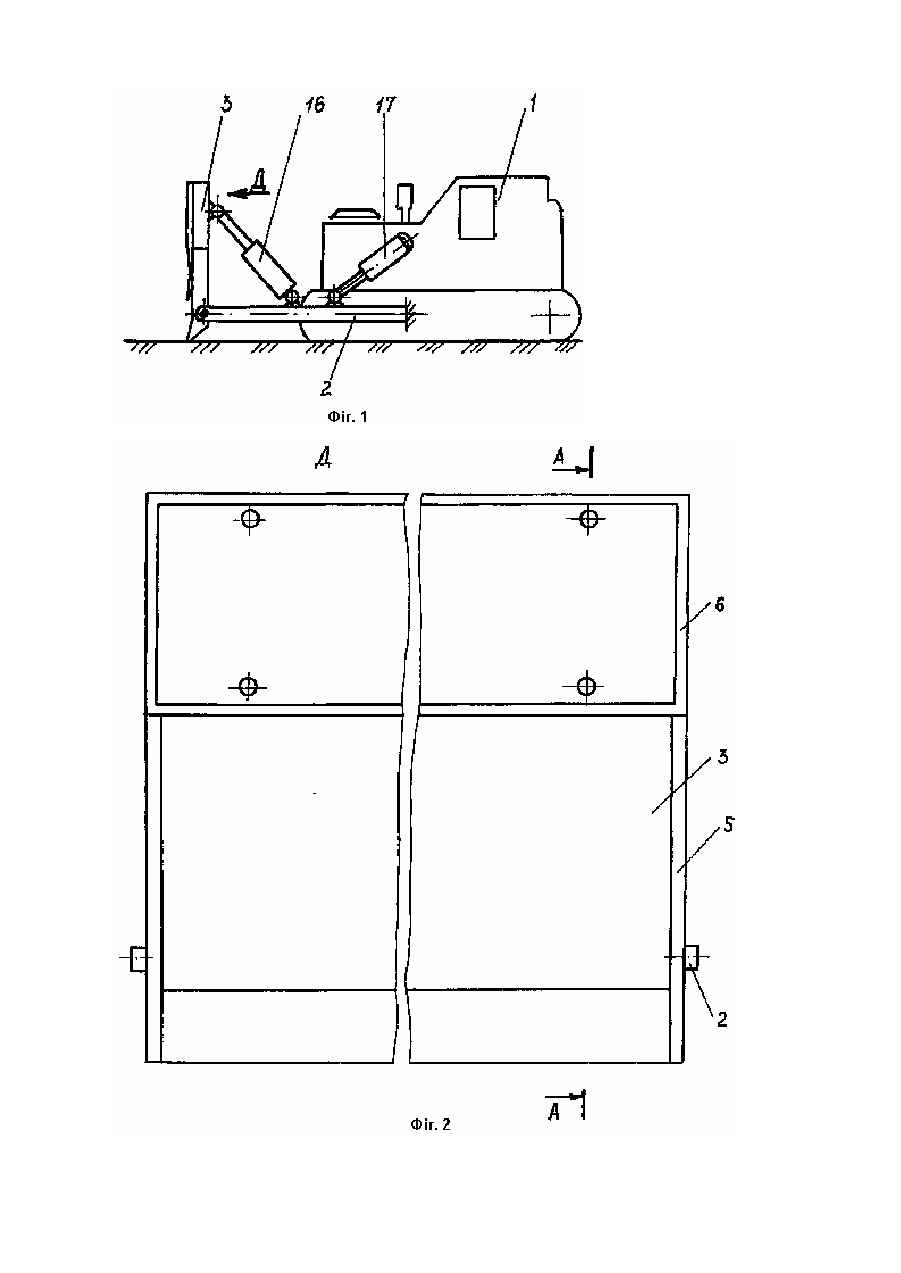

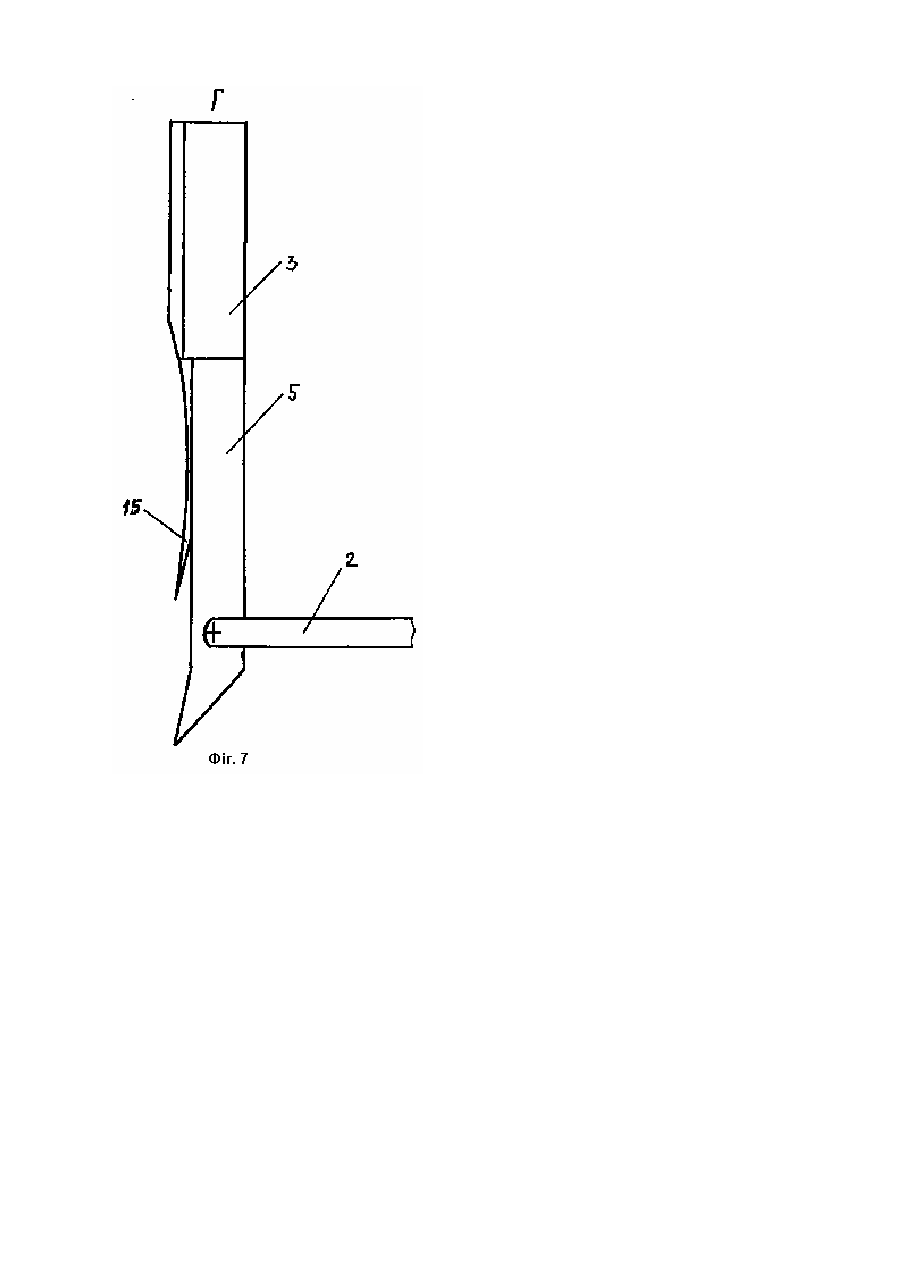

Корисна модель відноситься до будівельно-дорожніх машин, а саме до землерийно-транспортних машин типу бульдозер. Відоме "Бульдозерне обладнання" [патент РФ №2016171 кл. Е 02 F 3V76, 1994], який включає в себе відвал, що складається з відвального щита з нижньою кромкою, і випереджаючого підрізного ножа, який з'єднаний з відвалом за допомогою бічних щок. Недоліком бульдозерного обладнання є обмеженість робіт на будівельному майданчику - тільки в якості бульдозера. Найбільш близьким рішенням є "Бульдозер" [а. с. СРСР №1716187 кл. Е 02 F 3/76, 1992], який включає в себе трактор, бруси, що штовхають, зв'язаний з ними з можливістю повороту в поздовжній вертикальній площині відвал з приводом його повороту та з додатковим ріжучим ножем. Недоліком бульдозера є обмеженість робіт на будівельному майданчику. Мета винаходу - розширення функціональних можливостей машини за рахунок використання обладнання в якості бульдозера та планувальника. На фіг. 1 зображений бульдозер-планувальник, загальний вид; на фіг. 2 - відвал в якості бульдозера, вид Д по фіг. 1; на фі г. З - розріз А-А по фіг. 2; на фіг. 4 - відвал в якості планувальника, вид Д по фіг. 1; на фіг. 5 - розріз Б-Б по фіг. 4; на фіг. 6 - розріз В-В по фіг. 3; на фіг. 7 - вид Г по фіг. 4. Бульдозер-планувальник складається із базового трактора 1, до якого прикріплені штовхальні бруси 2, на кінцях яких встановлено із можливістю повороту відвал 3. У відвалі 3 в нижній частині, між стійками 5, встановлена різальна кромка 4, з торців ріжучої кромки 4 прикріплені дві стійки .5. Між стійками 5 у верхній їх частині встановлена основна коробка 6, яка в передній нижній частині має поздовжній отвір 7, а в задній частині знизу і зверху отвори для подання рідини (повітря) 8 і 9. Всередині основної коробки 6 встановлена пластина 10, яка має прямокутний виріз 11. Між передньою стороною основної коробки 6 і пластиною 10 встановлена Гподібна пластина 12, таким чином щоб ширина довгої частини пластини 12 дорівнювала відстані між внутрішніми поверхнями стінок основної коробки 6. Між пластиною 10 і внутрішньою поверхнею основної коробки 6 зверху і знизу встановлені валики 13, в середині яких знаходиться часова пружина. На валики 13 накручені гнучкі сталеві пластини 14, ширина яких дорівнює, або більше ширини вирізу 11 в пластині 10, причому зовнішній кінець гнучкої сталевої пластини 14, що накручений на верхній валик 13, прикріплений до верхньої частини короткої сторони Гподібної пластини 12, а зовнішній кінець гнучкої сталевої пластини 14, що накручений на нижній валик 13, прикріплено до нижньої частини короткої сторони Г-подібної пластини 12. З низу довгої сторони Г-подібної пластини 12 жорстко кріпиться зносостійка загострена пластина 15, таким чином щоб довжина її дорівнювала відстані між стійками 5, а задня її частина була паралельна передній поверхні ріжучої кромки 4. Основна коробка 6 з'єднується з брусами 2 за допомогою гідроциліндрів 16. Бруси 2 з'єднані з базовим трактором 1 за допомогою гідроциліндрів 17. Бульдозер-планувальник може працювати в двох режимах: як бульдозер - для переміщення ґрунту, та як плану вальни к-для остаточного планування будівельного майданчика. При роботі бульдозера-планувальника в якості бульдозера рідина через верхні отвори 9 подається в основну коробку 6, діє на коротку сторону Г-подібної пластини 12, опускаючи її крізь поздовжній отвір 7 донизу до тих пір, поки пластина 15 не ляже на ріжучу кромку 4. Базовий трактор 1 починає рухатись і передає рух через бруси 2 на відвал З, який заглиблюється в грунт за допомогою гідроциліндрів 17. Кут різання змінюється за допомогою гідроциліндрів 16. Стружка грунту, що зрізається загостреною пластиною 15, утворює перед відвалом 3 призму волочіння, яка переміщується на потрібну відстань. Сталева пластина 14, що скручується з верхнього валика 13 і перекриває виріз 11 в пластині 10, запобігає перетіканню та витіканню рідини. Якщо необхідно використовувати бульдозер-планувальник в якості планувальника робоча рідина подається у нижні отвори 8 основної коробки 6, діючи знизу на коротку сторону Г - подібної пластини 12, яка починає рухатись вверх, піднімаючи вгору загострену пластину 15. Між ріжучою кромкою 4 та загостреною пластиною 15 утворюється зазор, причому ріжучу кромку 4 тримають стійки 5. При русі базового трактора 1 нерівності грунту зрізаються ріжучою кромкою 4, проходить через утворений зазор і укладається рівним шаром. Сталева пластина 14, що скручується з нижнього валика 13 і перекриває виріз 11 в пластині 10, запобігає перетіканню рідини. α
