Апарат поліхроматичної терапії

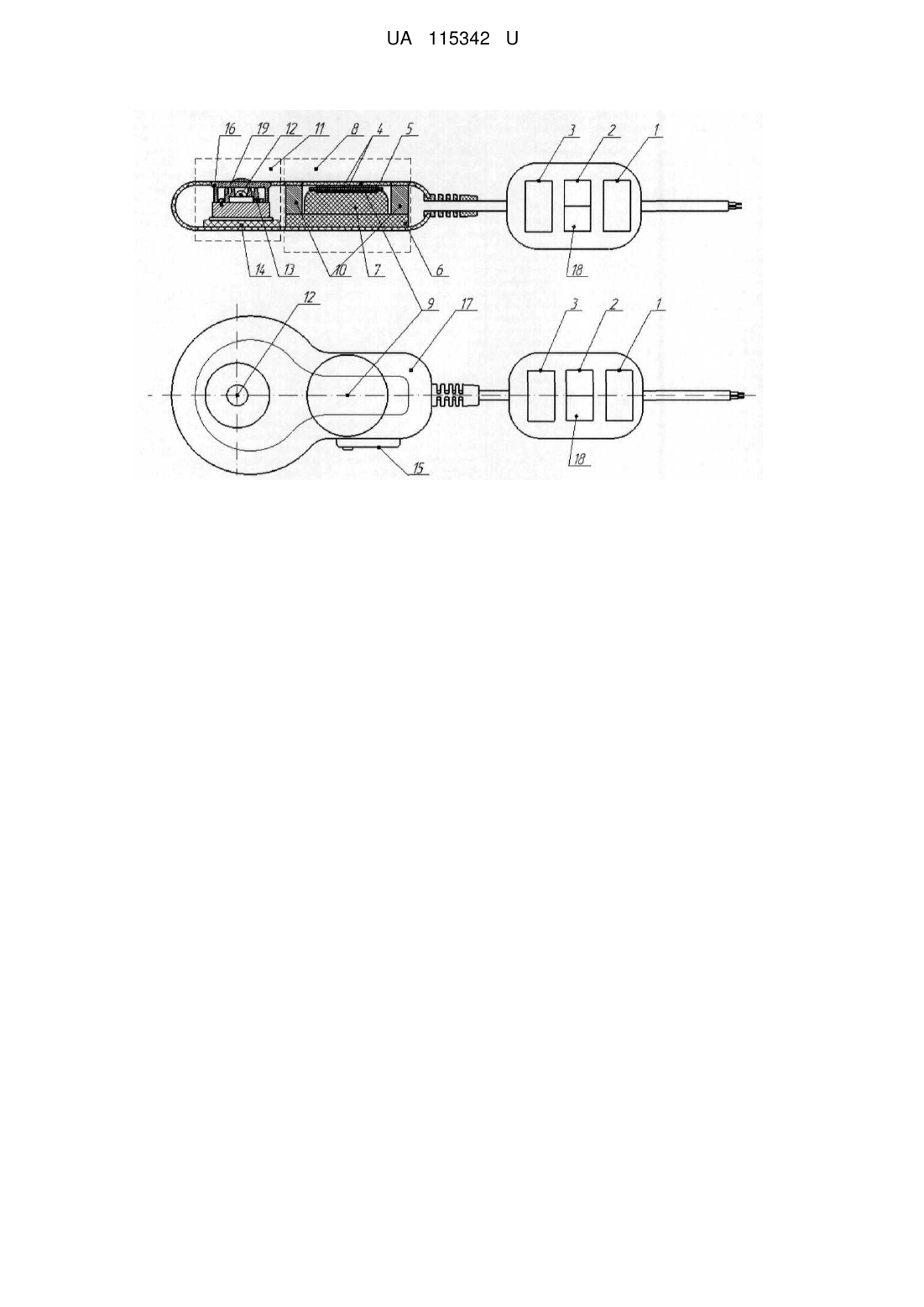

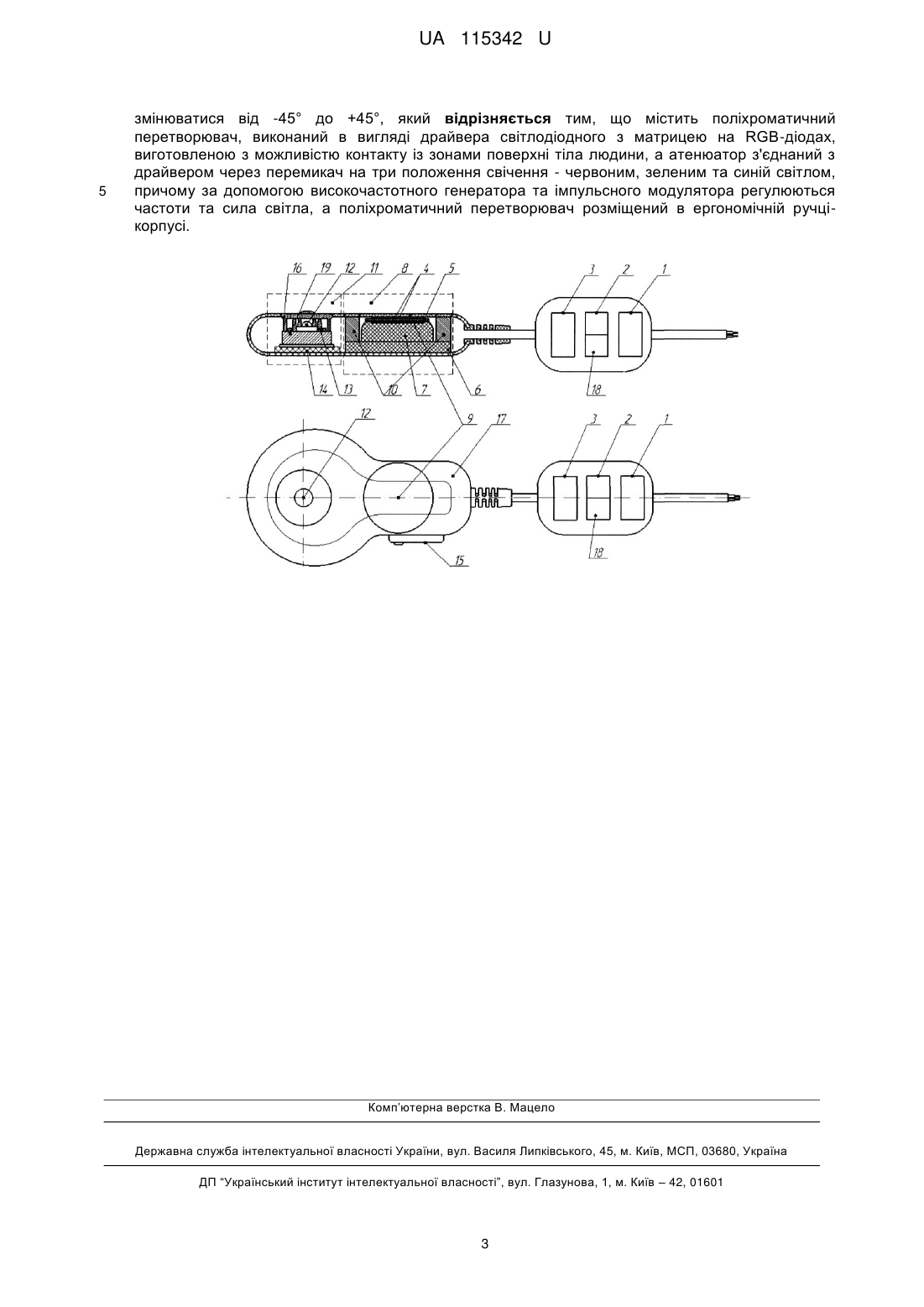

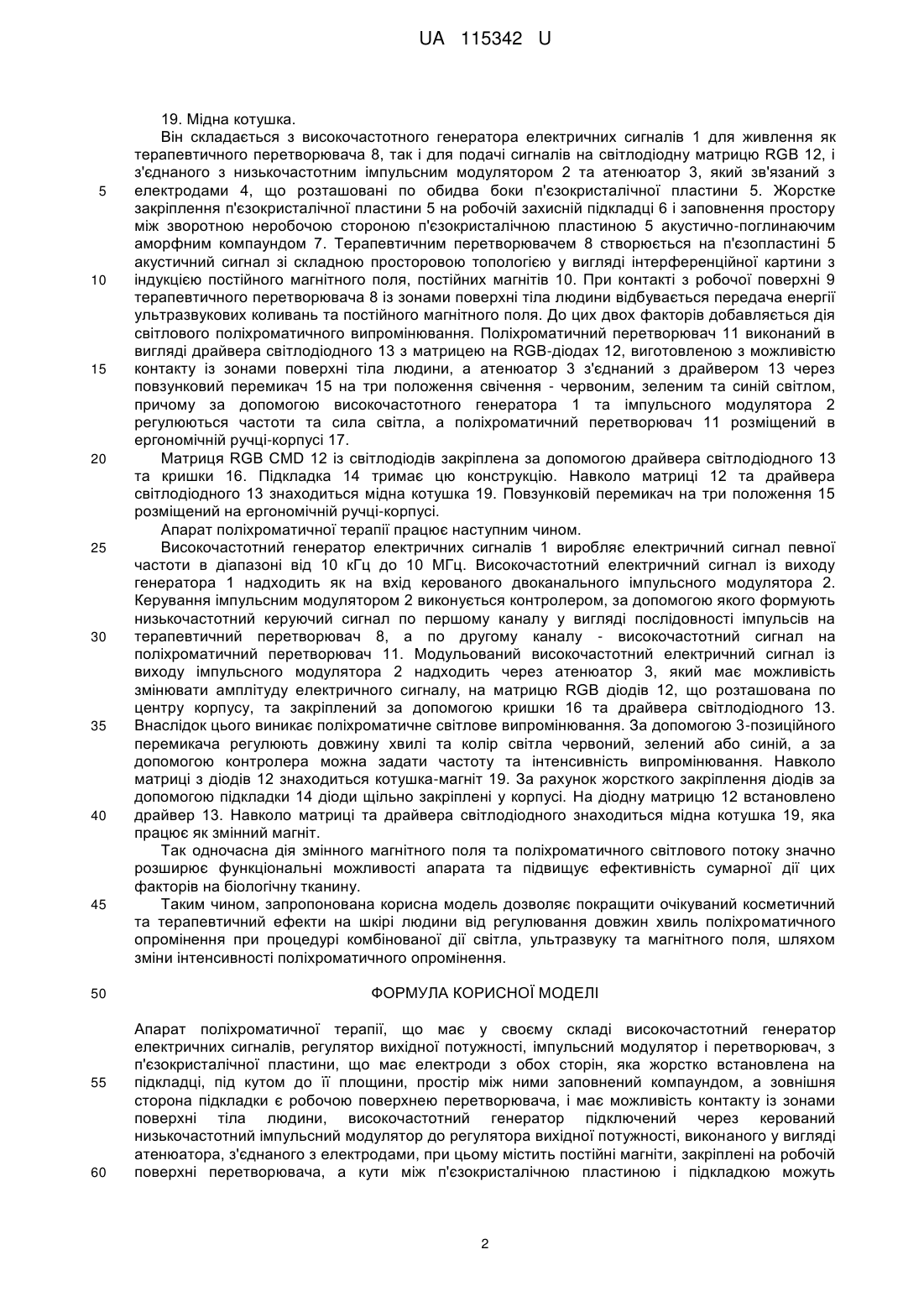

Реферат: Апарат поліхроматичної терапії має у своєму складі високочастотний генератор електричних сигналів, регулятор вихідної потужності, імпульсний модулятор і перетворювач, з п'єзокристалічної пластини, що має електроди з обох сторін, яка жорстко встановлена на підкладці, під кутом до її площини, простір між ними заповнений компаундом, а зовнішня сторона підкладки є робочою поверхнею перетворювача, і має можливість контакту із зонами поверхні тіла людини, високочастотний генератор підключений через керований низькочастотний імпульсний модулятор до регулятора вихідної потужності, виконаного у вигляді атенюатора, з'єднаного з електродами, при цьому містить постійні магніти, закріплені на робочій поверхні перетворювача, а кути між п'єзокристалічною пластиною і підкладкою можуть змінюватися від -45° до +45°, причому містить поліхроматичний перетворювач, виконаний в вигляді драйвера світлодіодного з матрицею на RGB-діодах, виготовленою з можливістю контакту із зонами поверхні тіла людини, а атенюатор з'єднаний з драйвером через перемикач на три положення свічення - червоним, зеленим та синій світлом, причому за допомогою високочастотного генератора та імпульсного модулятора регулюються частоти та сила світла, а поліхроматичний перетворювач розміщений в ергономічній ручці-корпусі. UA 115342 U (12) UA 115342 U UA 115342 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичного приладобудування, в частині фізіотерапевтичної техніки, а саме до апаратів поліхроматичної терапії. Найбільш близьким технічним рішенням до того, що заявляється, є пристрій для ультразвукової терапії (Патент на корисну модель України UA № 103650, МПК (2015.01) A61N 7/00 А61Н 23/00, опубл. 25.12.2015 р. Бюл. №24). Прототип апарат для ультразвукової терапії, що має у своєму складі високочастотний генератор електричних сигналів, регулятор вихідної потужності, імпульсний модулятор і перетворювач, виконаний у вигляді п'єзокристалічної пластини, що має електроди з обох сторін, яка жорстко встановлена на підкладці, під кутом до її площини, простір між ними заповнений компаундом, а зовнішня сторона підкладки є робочою поверхнею перетворювача, виконаною з можливістю контакту із зонами поверхні тіла людини, високочастотний генератор підключений через керований низькочастотний імпульсний модулятор до регулятора вихідної потужності, виконаного у вигляді атенюатора, з'єднаного з електродами, при цьому містить постійні магніти, закріплені на робочій поверхні перетворювача, а кути між п'єзокристалічною пластиною і підкладкою можуть змінюватися від -45° до +45°. Недоліком цього пристрою є обмежені функціональні можливості для ефективного застосування у фізіотерапії для впливу на біологічні тканини, наприклад: для прискорення процесів регенерації клітин шкіри, загоєння опіків та ран при комбінованій дії світла, ультразвуку та магнітного поля. Задачею корисної моделі є розширення функціональних можливостей в косметології та фізіотерапії з забезпеченням ефективності процедур за рахунок комбінованої дії світла, ультразвуку, магнітного поля на біологічні тканини зі зміною інтенсивності та довжин хвиль поліхроматичного опромінення. Поставлена задача вирішується за рахунок того, що апарат поліхроматичної терапії, що має у своєму складі високочастотний генератор електричних сигналів, регулятор вихідної потужності, імпульсний модулятор і перетворювач, з п'єзокристалічної пластини, що має електроди з обох сторін, яка жорстко встановлена на підкладці, під кутом до її площини, простір між ними заповнений компаундом, а зовнішня сторона підкладки є робочою поверхнею перетворювача, і має можливість контакту із зонами поверхні тіла людини, високочастотний генератор підключений через керований низькочастотний імпульсний модулятор до регулятора вихідної потужності, виконаного у вигляді атенюатора, з'єднаного з електродами, при цьому містить постійні магніти, закріплені на робочій поверхні перетворювача, а кути між п'єзокристалічною пластиною і підкладкою можуть змінюватися від -45° до +45°, при цьому містить поліхроматичний перетворювач, виконаний в вигляді драйвера світлодіодного з матрицею на RGB-діодах, виготовленою з можливістю контакту із зонами поверхні тіла людини, а атенюатор з'єднаний з драйвером через перемикач на три положення свічення - червоним, зеленим та синій світлом, причому за допомогою високочастотного генератора та імпульсного модулятора регулюються частоти та сила світла, а поліхроматичний перетворювач розміщений в ергономічній ручці-корпусі. Так за рахунок світлової дії і регулювання довжин хвиль поліхроматичного опромінення та їх інтенсивності досягається сталий терапевтичний та косметичний ефекти від комбінованої дії світла, ультразвуку та магнітного поля. На фіг.1 приведено структурно функціональну схему апарата поліхроматичної терапії. 1. Високочастотний генератор електричних сигналів. 2. Імпульсний модулятор. 3. Аттенюатор. 4. Електроди. 5. П'єзокристалічна пластина. 6. Підкладка. 7. Компаунд. 8. Терапевтичний перетворювач. 9. Робоча поверхня терапевтичного перетворювача. 10. Постійні магніти. 11. Поліхроматичний перетворювач 12. Матриця RGB CMD. 13. Драйвер світлодіодний 14. Підкладка. 15. Перемикач на три положення. 16. Кришка. 17. Ручка-корпус 18. Контролер 1 UA 115342 U 5 10 15 20 25 30 35 40 45 50 55 60 19. Мідна котушка. Він складається з високочастотного генератора електричних сигналів 1 для живлення як терапевтичного перетворювача 8, так і для подачі сигналів на світлодіодну матрицю RGB 12, і з'єднаного з низькочастотним імпульсним модулятором 2 та атенюатор 3, який зв'язаний з електродами 4, що розташовані по обидва боки п'єзокристалічної пластини 5. Жорстке закріплення п'єзокристалічної пластини 5 на робочій захисній підкладці 6 і заповнення простору між зворотною неробочою стороною п'єзокристалічною пластиною 5 акустично-поглинаючим аморфним компаундом 7. Терапевтичним перетворювачем 8 створюється на п'єзопластині 5 акустичний сигнал зі складною просторовою топологією у вигляді інтерференційної картини з індукцією постійного магнітного поля, постійних магнітів 10. При контакті з робочої поверхні 9 терапевтичного перетворювача 8 із зонами поверхні тіла людини відбувається передача енергії ультразвукових коливань та постійного магнітного поля. До цих двох факторів добавляється дія світлового поліхроматичного випромінювання. Поліхроматичний перетворювач 11 виконаний в вигляді драйвера світлодіодного 13 з матрицею на RGB-діодах 12, виготовленою з можливістю контакту із зонами поверхні тіла людини, а атенюатор 3 з'єднаний з драйвером 13 через повзунковий перемикач 15 на три положення свічення - червоним, зеленим та синій світлом, причому за допомогою високочастотного генератора 1 та імпульсного модулятора 2 регулюються частоти та сила світла, а поліхроматичний перетворювач 11 розміщений в ергономічній ручці-корпусі 17. Матриця RGB CMD 12 із світлодіодів закріплена за допомогою драйвера світлодіодного 13 та кришки 16. Підкладка 14 тримає цю конструкцію. Навколо матриці 12 та драйвера світлодіодного 13 знаходиться мідна котушка 19. Повзунковій перемикач на три положення 15 розміщений на ергономічній ручці-корпусі. Апарат поліхроматичної терапії працює наступним чином. Високочастотний генератор електричних сигналів 1 виробляє електричний сигнал певної частоти в діапазоні від 10 кГц до 10 МГц. Високочастотний електричний сигнал із виходу генератора 1 надходить як на вхід керованого двоканального імпульсного модулятора 2. Керування імпульсним модулятором 2 виконується контролером, за допомогою якого формують низькочастотний керуючий сигнал по першому каналу у вигляді послідовності імпульсів на терапевтичний перетворювач 8, а по другому каналу - високочастотний сигнал на поліхроматичний перетворювач 11. Модульований високочастотний електричний сигнал із виходу імпульсного модулятора 2 надходить через атенюатор 3, який має можливість змінювати амплітуду електричного сигналу, на матрицю RGB діодів 12, що розташована по центру корпусу, та закріплений за допомогою кришки 16 та драйвера світлодіодного 13. Внаслідок цього виникає поліхроматичне світлове випромінювання. За допомогою 3-позиційного перемикача регулюють довжину хвилі та колір світла червоний, зелений або синій, а за допомогою контролера можна задати частоту та інтенсивність випромінювання. Навколо матриці з діодів 12 знаходиться котушка-магніт 19. За рахунок жорсткого закріплення діодів за допомогою підкладки 14 діоди щільно закріплені у корпусі. На діодну матрицю 12 встановлено драйвер 13. Навколо матриці та драйвера світлодіодного знаходиться мідна котушка 19, яка працює як змінний магніт. Так одночасна дія змінного магнітного поля та поліхроматичного світлового потоку значно розширює функціональні можливості апарата та підвищує ефективність сумарної дії цих факторів на біологічну тканину. Таким чином, запропонована корисна модель дозволяє покращити очікуваний косметичний та терапевтичний ефекти на шкірі людини від регулювання довжин хвиль поліхроматичного опромінення при процедурі комбінованої дії світла, ультразвуку та магнітного поля, шляхом зміни інтенсивності поліхроматичного опромінення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат поліхроматичної терапії, що має у своєму складі високочастотний генератор електричних сигналів, регулятор вихідної потужності, імпульсний модулятор і перетворювач, з п'єзокристалічної пластини, що має електроди з обох сторін, яка жорстко встановлена на підкладці, під кутом до її площини, простір між ними заповнений компаундом, а зовнішня сторона підкладки є робочою поверхнею перетворювача, і має можливість контакту із зонами поверхні тіла людини, високочастотний генератор підключений через керований низькочастотний імпульсний модулятор до регулятора вихідної потужності, виконаного у вигляді атенюатора, з'єднаного з електродами, при цьому містить постійні магніти, закріплені на робочій поверхні перетворювача, а кути між п'єзокристалічною пластиною і підкладкою можуть 2 UA 115342 U 5 змінюватися від -45° до +45°, який відрізняється тим, що містить поліхроматичний перетворювач, виконаний в вигляді драйвера світлодіодного з матрицею на RGB-діодах, виготовленою з можливістю контакту із зонами поверхні тіла людини, а атенюатор з'єднаний з драйвером через перемикач на три положення свічення - червоним, зеленим та синій світлом, причому за допомогою високочастотного генератора та імпульсного модулятора регулюються частоти та сила світла, а поліхроматичний перетворювач розміщений в ергономічній ручцікорпусі. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
