Пристрій для знищення бур’янів в рядах рослин

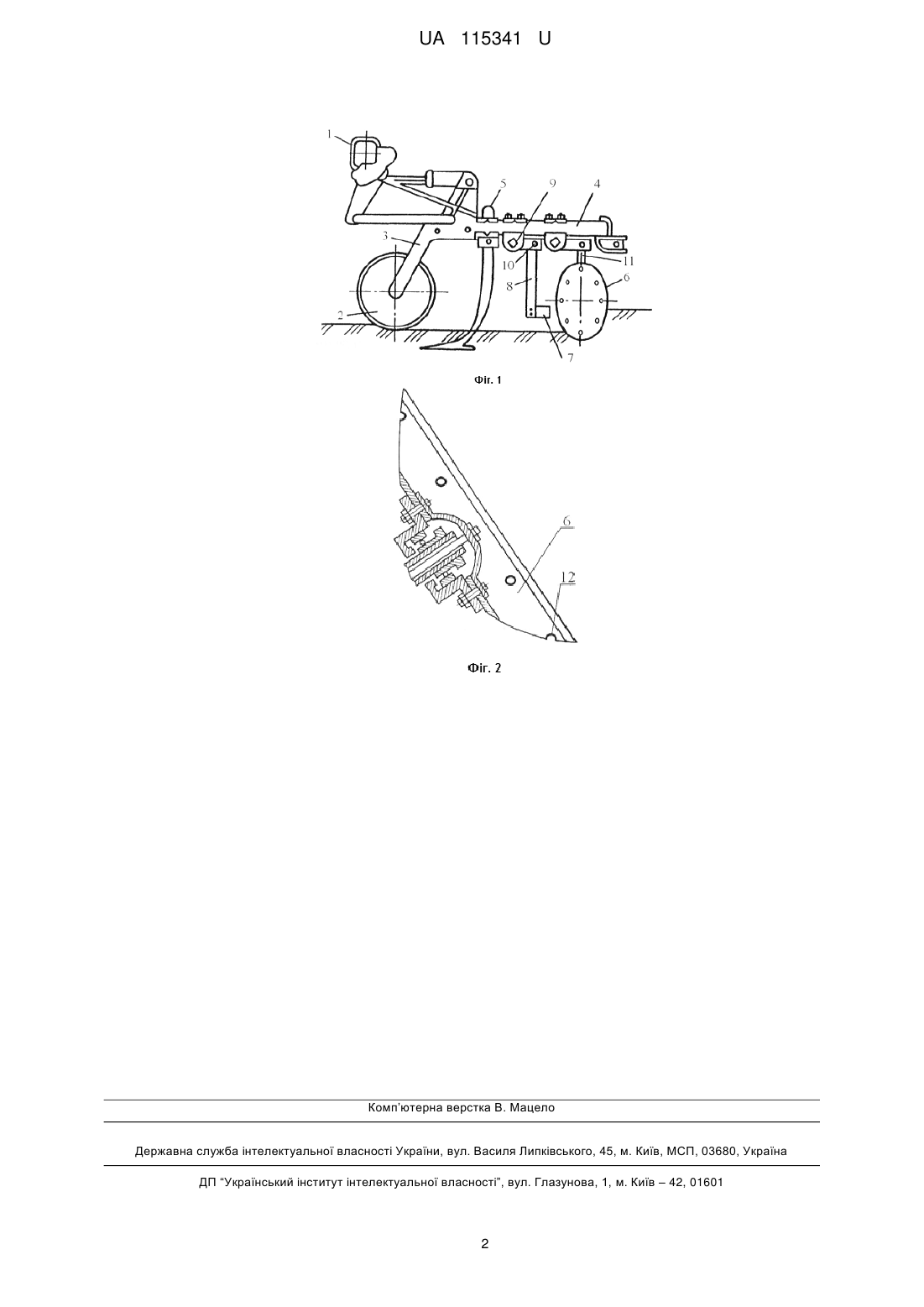

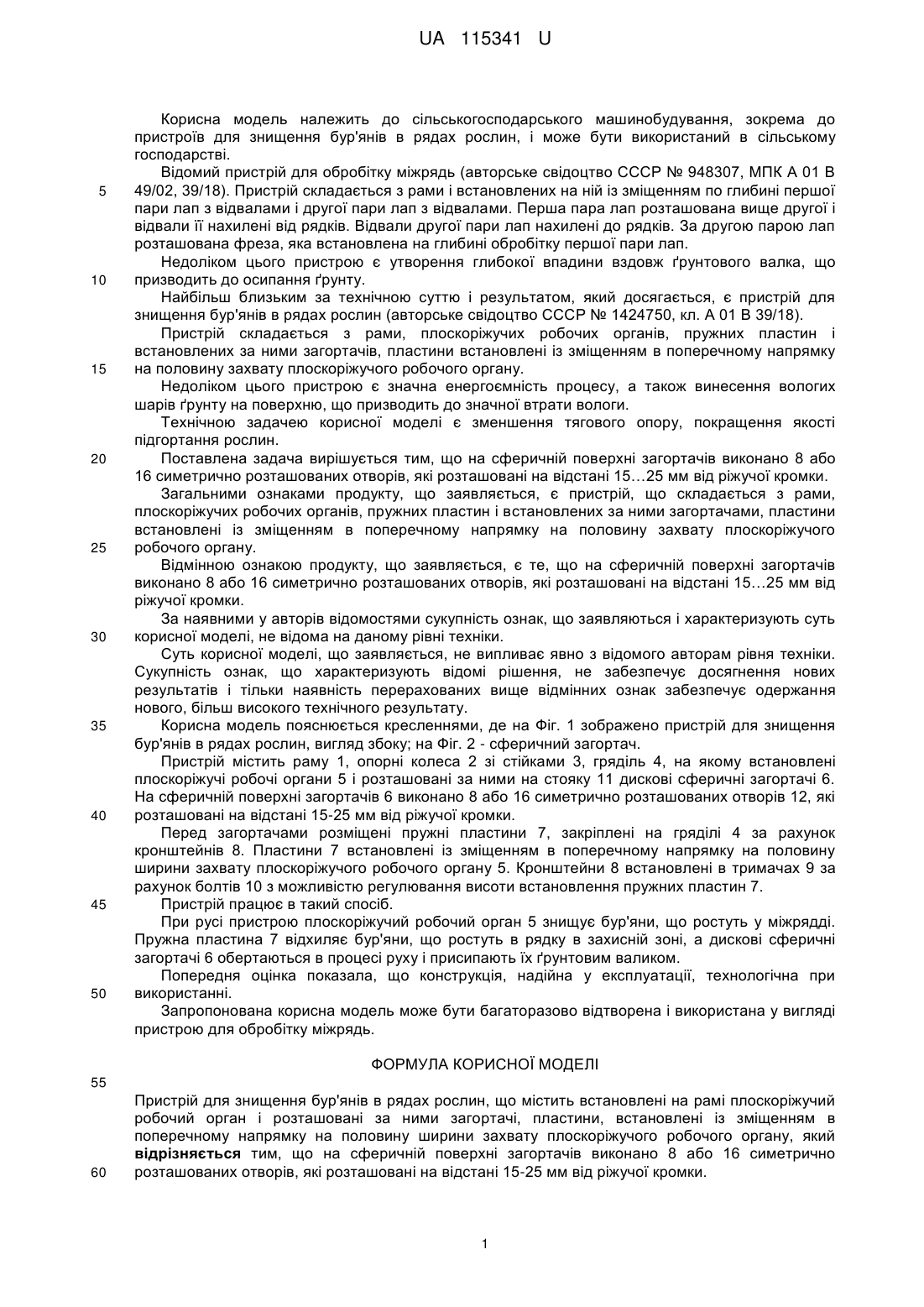

Реферат: UA 115341 U UA 115341 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для знищення бур'янів в рядах рослин, і може бути використаний в сільському господарстві. Відомий пристрій для обробітку міжрядь (авторське свідоцтво СССР № 948307, МПК А 01 В 49/02, 39/18). Пристрій складається з рами і встановлених на ній із зміщенням по глибині першої пари лап з відвалами і другої пари лап з відвалами. Перша пара лап розташована вище другої і відвали її нахилені від рядків. Відвали другої пари лап нахилені до рядків. За другою парою лап розташована фреза, яка встановлена на глибині обробітку першої пари лап. Недоліком цього пристрою є утворення глибокої впадини вздовж ґрунтового валка, що призводить до осипання ґрунту. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для знищення бур'янів в рядах рослин (авторське свідоцтво СССР № 1424750, кл. А 01 В 39/18). Пристрій складається з рами, плоскоріжучих робочих органів, пружних пластин і встановлених за ними загортачів, пластини встановлені із зміщенням в поперечному напрямку на половину захвату плоскоріжучого робочого органу. Недоліком цього пристрою є значна енергоємність процесу, а також винесення вологих шарів ґрунту на поверхню, що призводить до значної втрати вологи. Технічною задачею корисної моделі є зменшення тягового опору, покращення якості підгортання рослин. Поставлена задача вирішується тим, що на сферичній поверхні загортачів виконано 8 або 16 симетрично розташованих отворів, які розташовані на відстані 15…25 мм від ріжучої кромки. Загальними ознаками продукту, що заявляється, є пристрій, що складається з рами, плоскоріжучих робочих органів, пружних пластин і встановлених за ними загортачами, пластини встановлені із зміщенням в поперечному напрямку на половину захвату плоскоріжучого робочого органу. Відмінною ознакою продукту, що заявляється, є те, що на сферичній поверхні загортачів виконано 8 або 16 симетрично розташованих отворів, які розташовані на відстані 15…25 мм від ріжучої кромки. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено пристрій для знищення бур'янів в рядах рослин, вигляд збоку; на Фіг. 2 - сферичний загортач. Пристрій містить раму 1, опорні колеса 2 зі стійками 3, гряділь 4, на якому встановлені плоскоріжучі робочі органи 5 і розташовані за ними на стояку 11 дискові сферичні загортачі 6. На сферичній поверхні загортачів 6 виконано 8 або 16 симетрично розташованих отворів 12, які розташовані на відстані 15-25 мм від ріжучої кромки. Перед загортачами розміщені пружні пластини 7, закріплені на гряділі 4 за рахунок кронштейнів 8. Пластини 7 встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органу 5. Кронштейни 8 встановлені в тримачах 9 за рахунок болтів 10 з можливістю регулювання висоти встановлення пружних пластин 7. Пристрій працює в такий спосіб. При русі пристрою плоскоріжучий робочий орган 5 знищує бур'яни, що ростуть у міжрядді. Пружна пластина 7 відхиляє бур'яни, що ростуть в рядку в захисній зоні, а дискові сферичні загортачі 6 обертаються в процесі руху і присипають їх ґрунтовим валиком. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для обробітку міжрядь. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для знищення бур'янів в рядах рослин, що містить встановлені на рамі плоскоріжучий робочий орган і розташовані за ними загортачі, пластини, встановлені із зміщенням в поперечному напрямку на половину ширини захвату плоскоріжучого робочого органу, який відрізняється тим, що на сферичній поверхні загортачів виконано 8 або 16 симетрично розташованих отворів, які розташовані на відстані 15-25 мм від ріжучої кромки. 1 UA 115341 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
