Апарат для біофізичної терапії

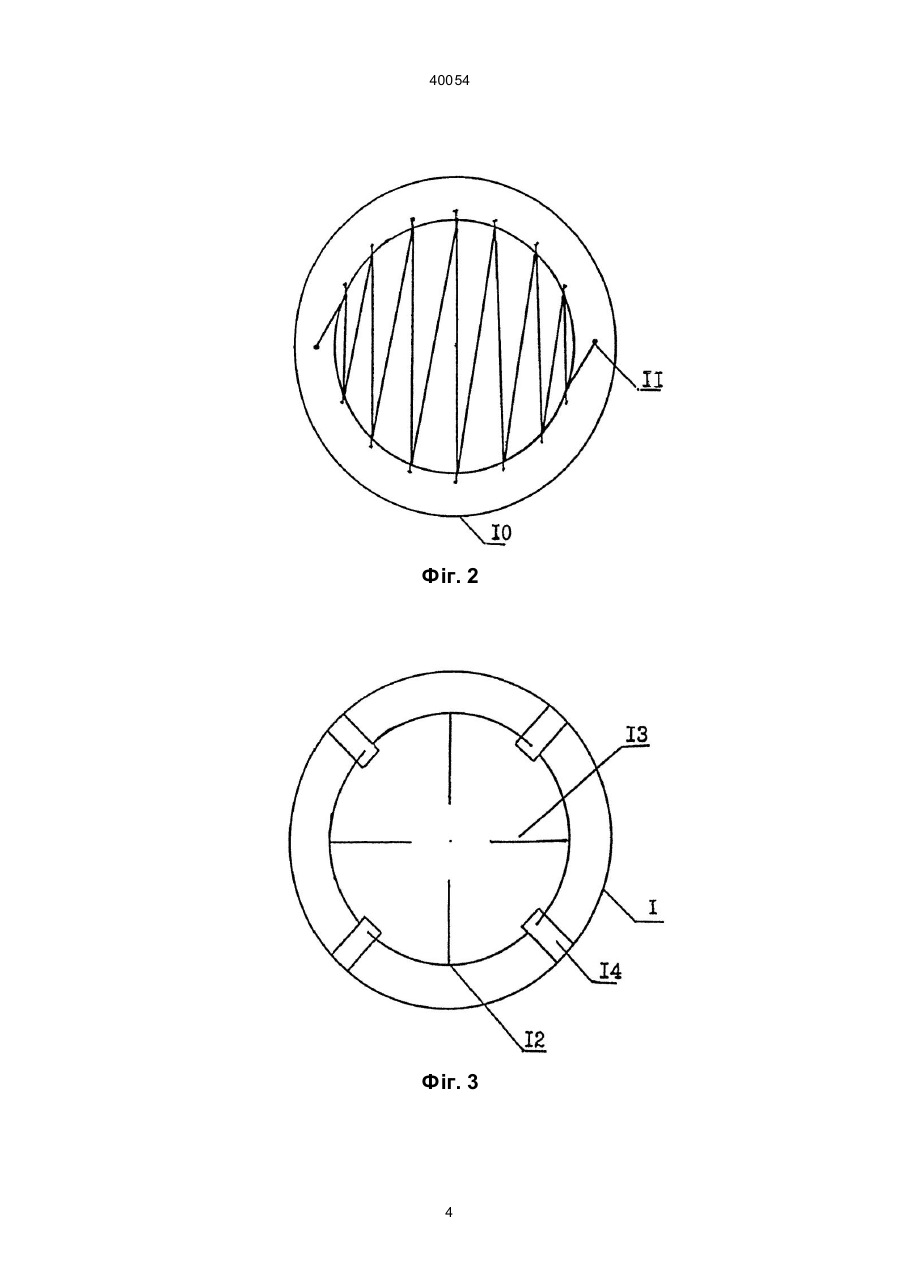

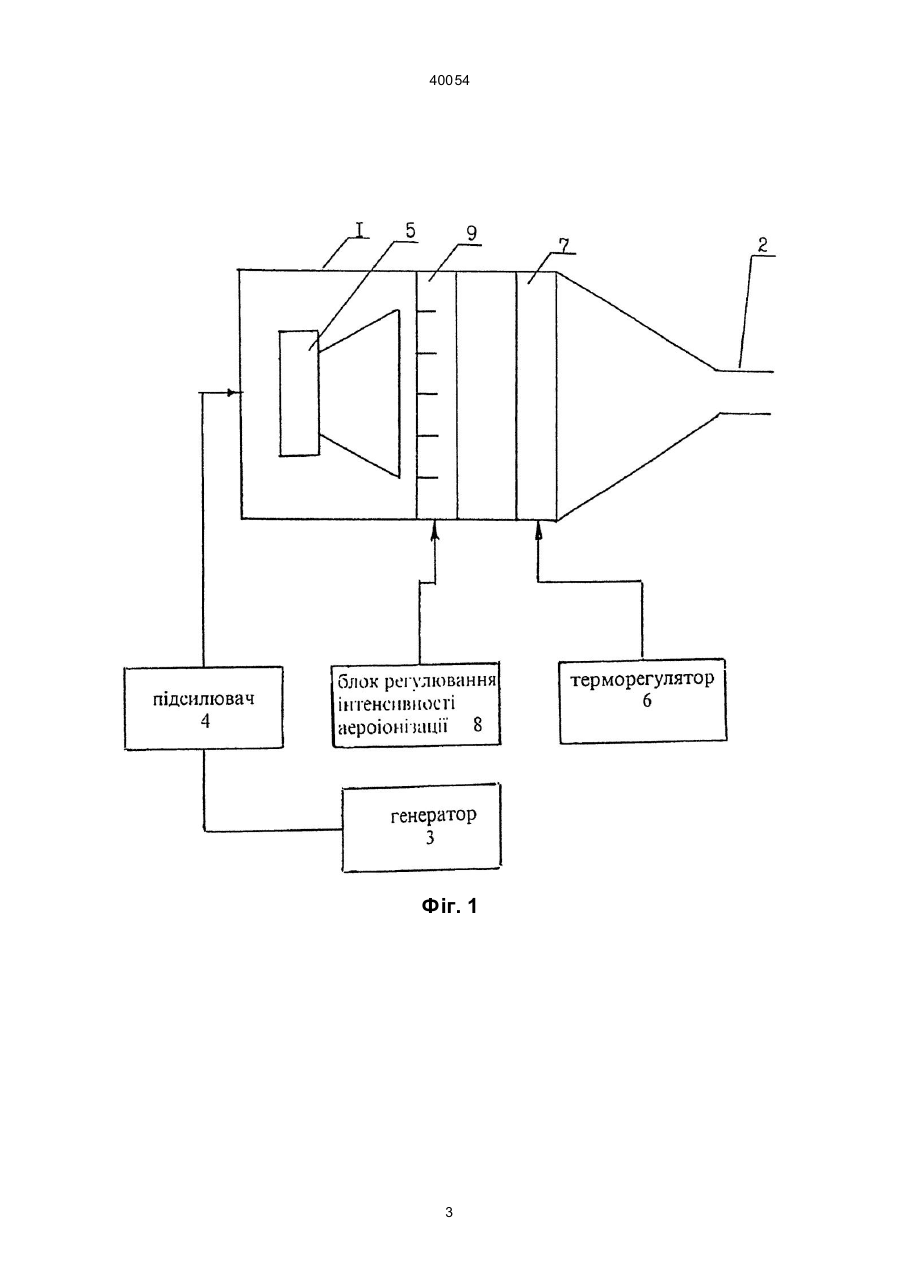

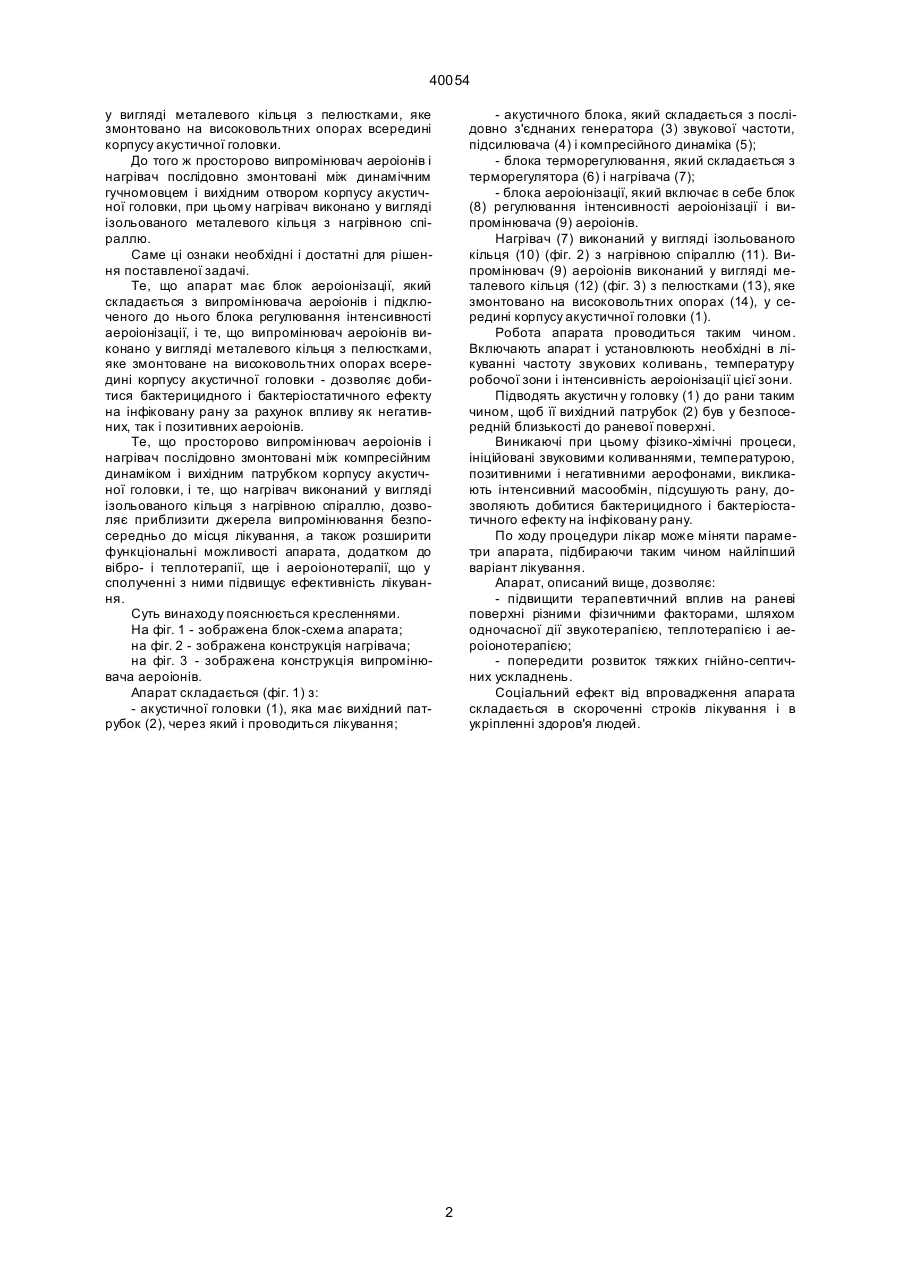

1. Апарат для біофізичної терапії, що включає в себе послідовно з'єднані генератор звукової частоти, підсилювач, акустичну головку з компресійним динаміком і блок терморегулювання, що складається з нагрівача і підключеного до нього тер 40054 у вигляді металевого кільця з пелюстками, яке змонтовано на високовольтних опорах всередині корпусу акустичної головки. До того ж просторово випромінювач аероіонів і нагрівач послідовно змонтовані між динамічним гучномовцем і вихідним отвором корпусу акустичної головки, при цьому нагрівач виконано у вигляді ізольованого металевого кільця з нагрівною спіраллю. Саме ці ознаки необхідні і достатні для рішення поставленої задачі. Те, що апарат має блок аероіонізації, який складається з випромінювача аероіонів і підключеного до нього блока регулювання інтенсивності аероіонізації, і те, що випромінювач аероіонів виконано у вигляді металевого кільця з пелюстками, яке змонтоване на високовольтних опорах всередині корпусу акустичної головки - дозволяє добитися бактерицидного і бактеріостатичного ефекту на інфіковану рану за рахунок впливу як негативних, так і позитивних аероіонів. Те, що просторово випромінювач аероіонів і нагрівач послідовно змонтовані між компресійним динаміком і вихідним патрубком корпусу акустичної головки, і те, що нагрівач виконаний у вигляді ізольованого кільця з нагрівною спіраллю, дозволяє приблизити джерела випромінювання безпосередньо до місця лікування, а також розширити функціональні можливості апарата, додатком до вібро- і теплотерапії, ще і аероіонотерапії, що у сполученні з ними підвищує ефективність лікування. Суть винаходу пояснюється кресленнями. На фіг. 1 - зображена блок-схема апарата; на фіг. 2 - зображена конструкція нагрівача; на фіг. 3 - зображена конструкція випромінювача аероіонів. Апарат складається (фіг. 1) з: - акустичної головки (1), яка має вихідний патрубок (2), через який і проводиться лікування; - акустичного блока, який складається з послідовно з'єднаних генератора (3) звукової частоти, підсилювача (4) і компресійного динаміка (5); - блока терморегулювання, який складається з терморегулятора (6) і нагрівача (7); - блока аероіонізації, який включає в себе блок (8) регулювання інтенсивності аероіонізації і випромінювача (9) аероіонів. Нагрівач (7) виконаний у вигляді ізольованого кільця (10) (фіг. 2) з нагрівною спіраллю (11). Випромінювач (9) аероіонів виконаний у вигляді металевого кільця (12) (фіг. 3) з пелюстками (13), яке змонтовано на високовольтних опорах (14), у середині корпусу акустичної головки (1). Робота апарата проводиться таким чином. Включають апарат і установлюють необхідні в лікуванні частоту звукових коливань, температуру робочої зони і інтенсивність аероіонізації цієї зони. Підводять акустичн у головку (1) до рани таким чином, щоб її вихідний патрубок (2) був у безпосередній близькості до раневої поверхні. Виникаючі при цьому фізико-хімічні процеси, ініційовані звуковими коливаннями, температурою, позитивними і негативними аерофонами, викликають інтенсивний масообмін, підсушують рану, дозволяють добитися бактерицидного і бактеріостатичного ефекту на інфіковану рану. По ходу процедури лікар може міняти параметри апарата, підбираючи таким чином найліпший варіант лікування. Апарат, описаний вище, дозволяє: - підвищити терапевтичний вплив на раневі поверхні різними фізичними факторами, шляхом одночасної дії звукотерапією, теплотерапією і аероіонотерапією; - попередити розвиток тяжких гнійно-септичних ускладнень. Соціальний ефект від впровадження апарата складається в скороченні строків лікування і в укріпленні здоров'я людей. 2 40054 Фіг. 1 3 40054 Фіг. 2 Фіг. 3 4 40054 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
