Спосіб садіння живців деревних рослин

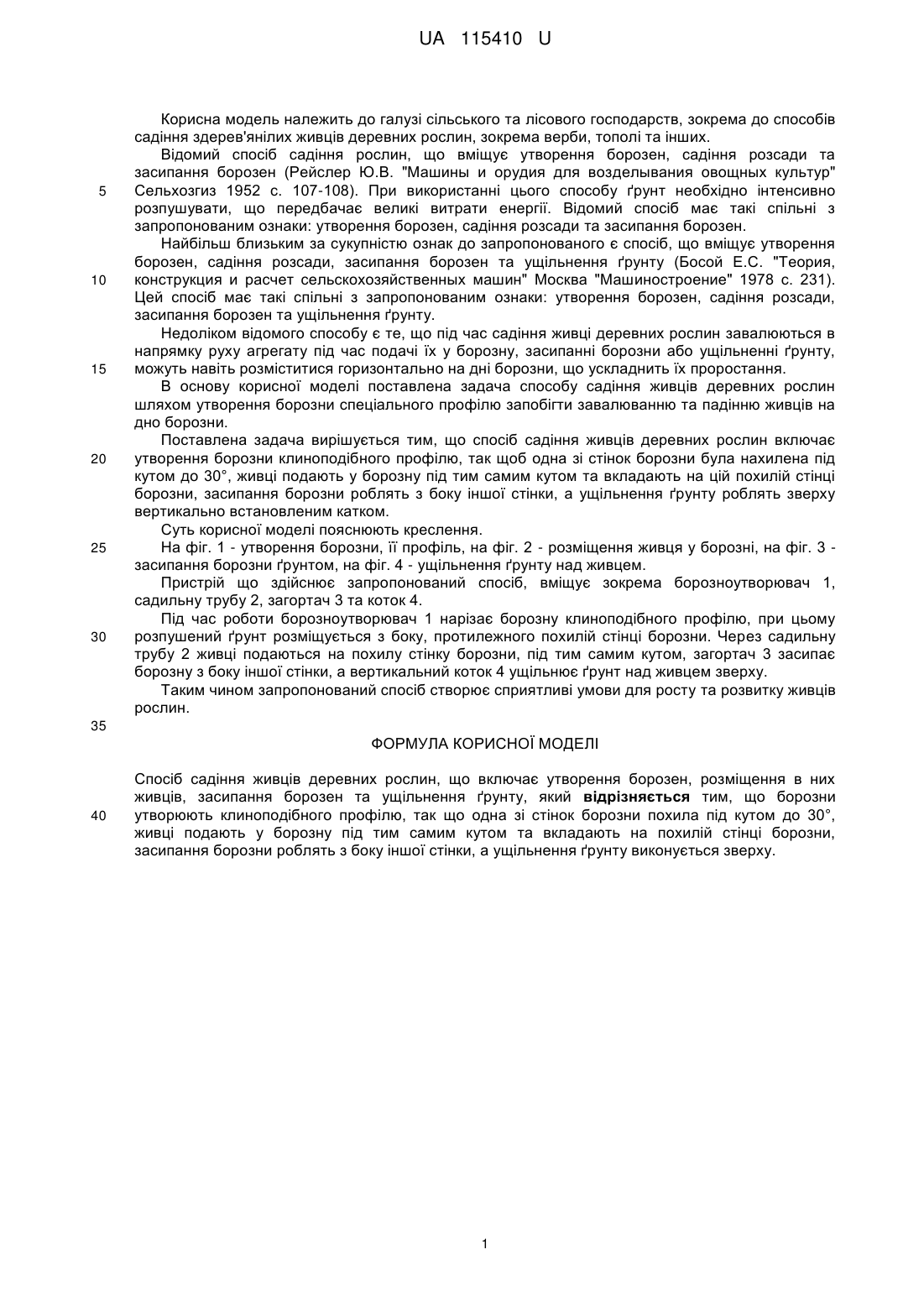

Реферат: Спосіб садіння живців деревних рослин включає утворення борозен, розміщення в них живців, засипання борозен та ущільнення ґрунту. Борозни утворюють клиноподібного профілю, так що одна зі стінок борозни похила під кутом до 30°, живці подають у борозну під тим самим кутом та вкладають на похилій стінці борозни, засипання борозни роблять з боку іншої стінки, а ущільнення ґрунту виконується зверху. UA 115410 U (54) СПОСІБ САДІННЯ ЖИВЦІВ ДЕРЕВНИХ РОСЛИН UA 115410 U UA 115410 U 5 10 15 20 25 30 Корисна модель належить до галузі сільського та лісового господарств, зокрема до способів садіння здерев'янілих живців деревних рослин, зокрема верби, тополі та інших. Відомий спосіб садіння рослин, що вміщує утворення борозен, садіння розсади та засипання борозен (Рейслер Ю.В. "Машины и орудия для возделывания овощных культур" Сельхозгиз 1952 с. 107-108). При використанні цього способу ґрунт необхідно інтенсивно розпушувати, що передбачає великі витрати енергії. Відомий спосіб має такі спільні з запропонованим ознаки: утворення борозен, садіння розсади та засипання борозен. Найбільш близьким за сукупністю ознак до запропонованого є спосіб, що вміщує утворення борозен, садіння розсади, засипання борозен та ущільнення ґрунту (Босой Е.С. "Теория, конструкция и расчет сельскохозяйственных машин" Москва "Машиностроение" 1978 с. 231). Цей спосіб має такі спільні з запропонованим ознаки: утворення борозен, садіння розсади, засипання борозен та ущільнення ґрунту. Недоліком відомого способу є те, що під час садіння живці деревних рослин завалюються в напрямку руху агрегату під час подачі їх у борозну, засипанні борозни або ущільненні ґрунту, можуть навіть розміститися горизонтально на дні борозни, що ускладнить їх проростання. В основу корисної моделі поставлена задача способу садіння живців деревних рослин шляхом утворення борозни спеціального профілю запобігти завалюванню та падінню живців на дно борозни. Поставлена задача вирішується тим, що спосіб садіння живців деревних рослин включає утворення борозни клиноподібного профілю, так щоб одна зі стінок борозни була нахилена під кутом до 30°, живці подають у борозну під тим самим кутом та вкладають на цій похилій стінці борозни, засипання борозни роблять з боку іншої стінки, а ущільнення ґрунту роблять зверху вертикально встановленим катком. Суть корисної моделі пояснюють креслення. На фіг. 1 - утворення борозни, її профіль, на фіг. 2 - розміщення живця у борозні, на фіг. 3 засипання борозни ґрунтом, на фіг. 4 - ущільнення ґрунту над живцем. Пристрій що здійснює запропонований спосіб, вміщує зокрема борозноутворювач 1, садильну трубу 2, загортач 3 та коток 4. Під час роботи борозноутворювач 1 нарізає борозну клиноподібного профілю, при цьому розпушений ґрунт розміщується з боку, протилежного похилій стінці борозни. Через садильну трубу 2 живці подаються на похилу стінку борозни, під тим самим кутом, загортач 3 засипає борозну з боку іншої стінки, а вертикальний коток 4 ущільнює ґрунт над живцем зверху. Таким чином запропонований спосіб створює сприятливі умови для росту та розвитку живців рослин. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб садіння живців деревних рослин, що включає утворення борозен, розміщення в них живців, засипання борозен та ущільнення ґрунту, який відрізняється тим, що борозни утворюють клиноподібного профілю, так що одна зі стінок борозни похила під кутом до 30°, живці подають у борозну під тим самим кутом та вкладають на похилій стінці борозни, засипання борозни роблять з боку іншої стінки, а ущільнення ґрунту виконується зверху. 1 UA 115410 U 2 UA 115410 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
