Апарат садильний для живців енергетичної верби

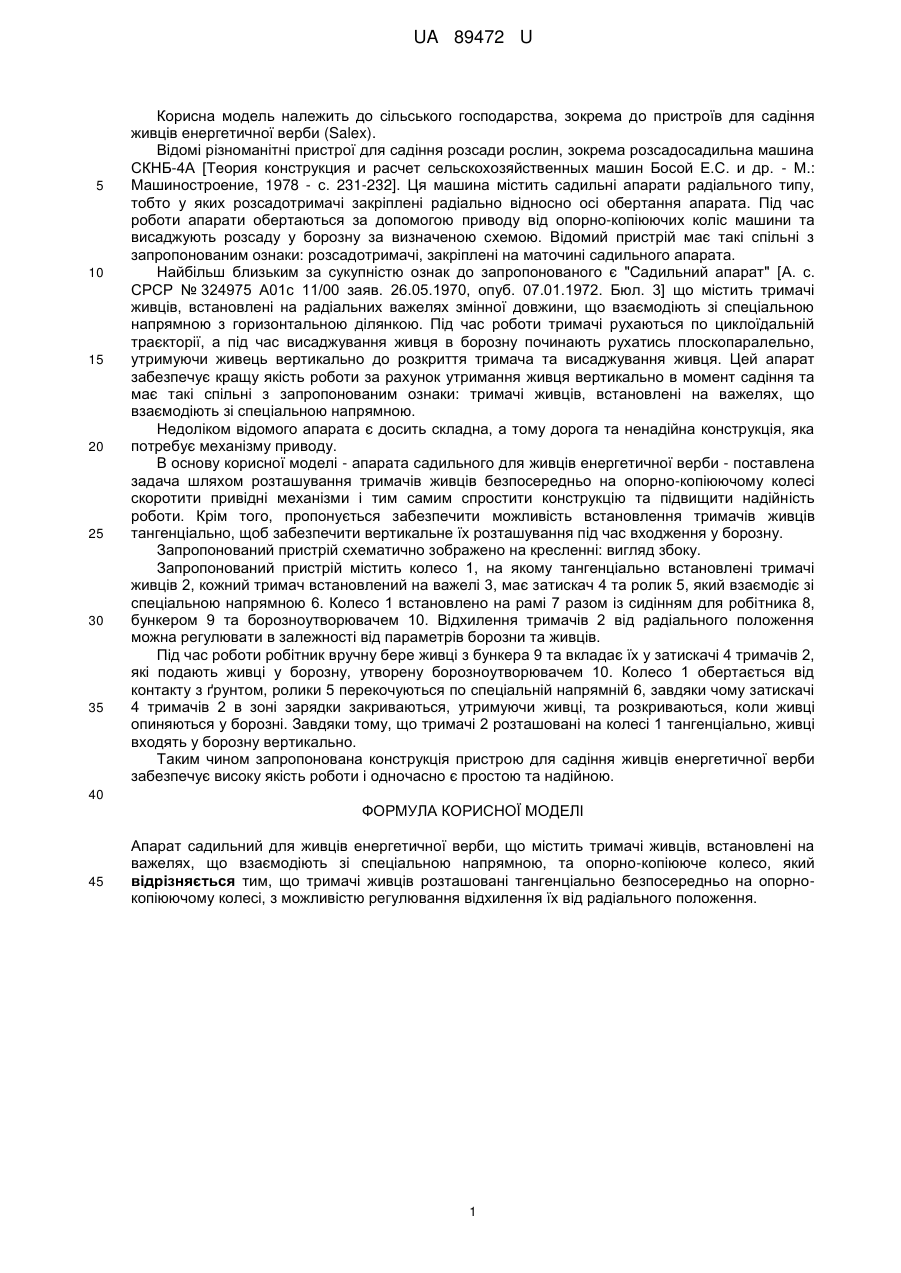

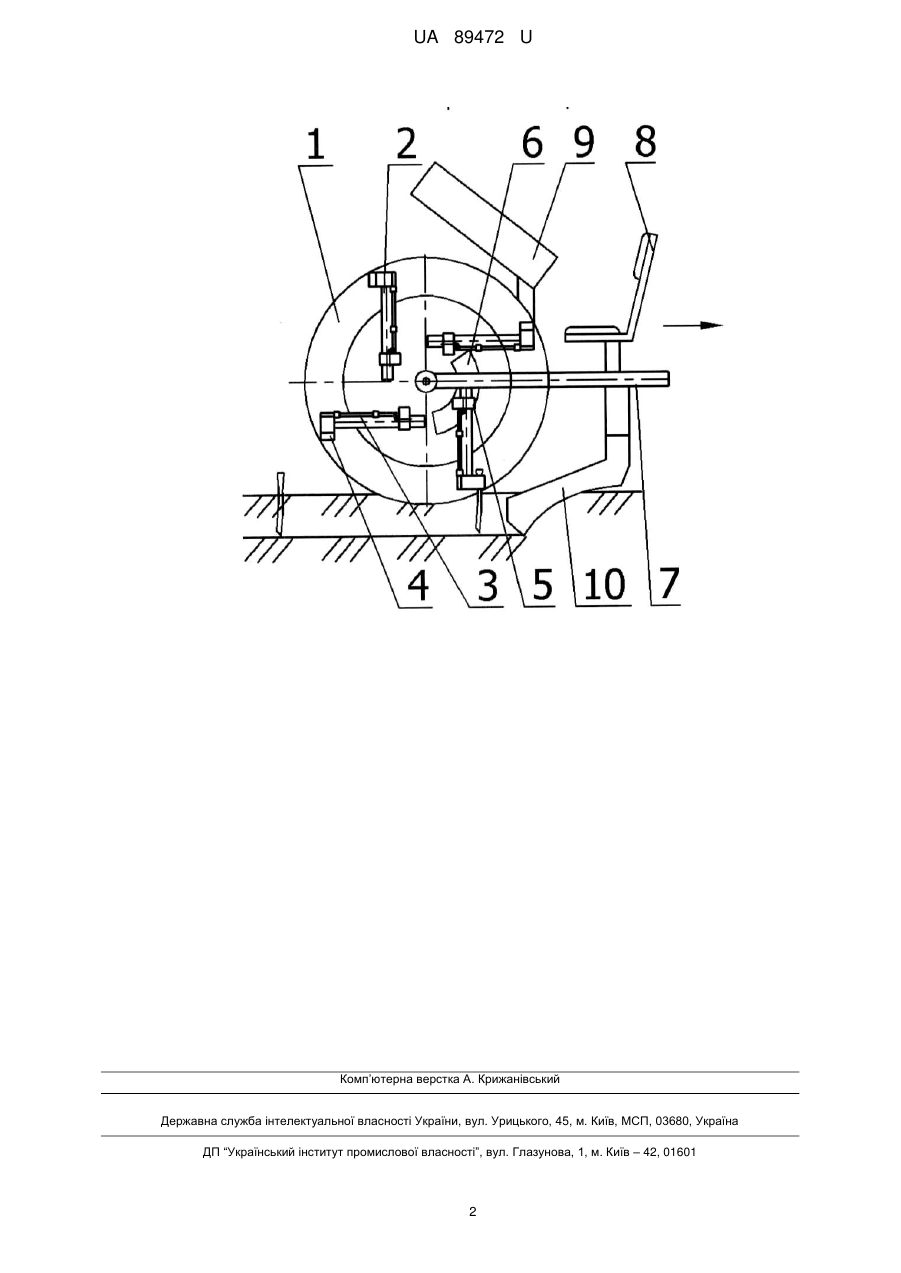

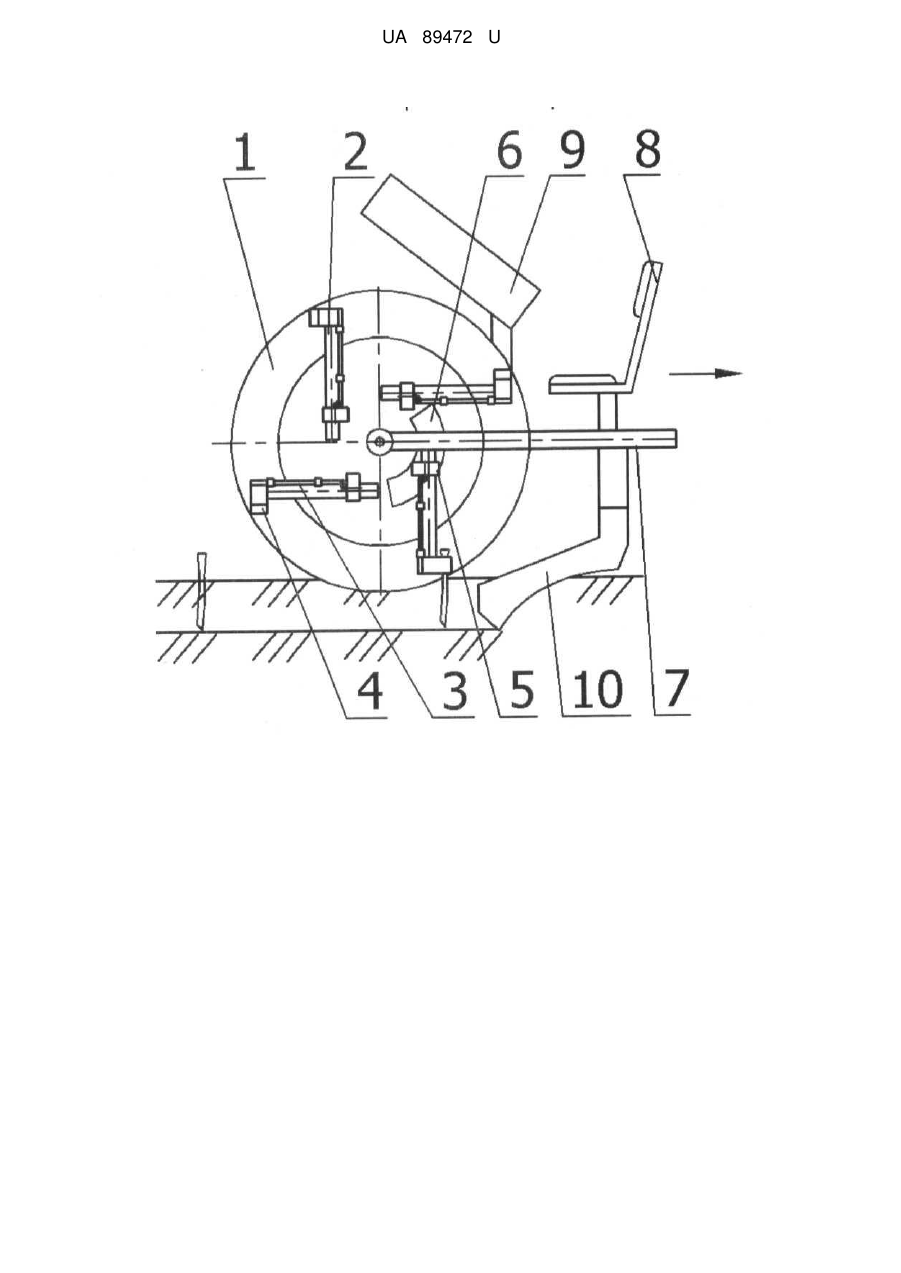

Реферат: Апарат садильний для живців енергетичної верби містить тримачі живців, встановлені на важелях, що взаємодіють зі спеціальною напрямною, та опорно-копіююче колесо. Тримачі живців розташовані тангенціально безпосередньо на опорно-копіюючому колесі, з можливістю регулювання відхилення їх від радіального положення. UA 89472 U (54) АПАРАТ САДИЛЬНИЙ ДЛЯ ЖИВЦІВ ЕНЕРГЕТИЧНОЇ ВЕРБИ UA 89472 U UA 89472 U 5 10 15 20 25 30 35 Корисна модель належить до сільського господарства, зокрема до пристроїв для садіння живців енергетичної верби (Salex). Відомі різноманітні пристрої для садіння розсади рослин, зокрема розсадосадильна машина СКНБ-4А [Теория конструкция и расчет сельскохозяйственных машин Босой Е.С. и др. - М.: Машиностроение, 1978 - с. 231-232]. Ця машина містить садильні апарати радіального типу, тобто у яких розсадотримачі закріплені радіально відносно осі обертання апарата. Під час роботи апарати обертаються за допомогою приводу від опорно-копіюючих коліс машини та висаджують розсаду у борозну за визначеною схемою. Відомий пристрій має такі спільні з запропонованим ознаки: розсадотримачі, закріплені на маточині садильного апарата. Найбільш близьким за сукупністю ознак до запропонованого є "Садильний апарат" [А. с. СРСР № 324975 А01с 11/00 заяв. 26.05.1970, опуб. 07.01.1972. Бюл. 3] що містить тримачі живців, встановлені на радіальних важелях змінної довжини, що взаємодіють зі спеціальною напрямною з горизонтальною ділянкою. Під час роботи тримачі рухаються по циклоїдальній траєкторії, а під час висаджування живця в борозну починають рухатись плоскопаралельно, утримуючи живець вертикально до розкриття тримача та висаджування живця. Цей апарат забезпечує кращу якість роботи за рахунок утримання живця вертикально в момент садіння та має такі спільні з запропонованим ознаки: тримачі живців, встановлені на важелях, що взаємодіють зі спеціальною напрямною. Недоліком відомого апарата є досить складна, а тому дорога та ненадійна конструкція, яка потребує механізму приводу. В основу корисної моделі - апарата садильного для живців енергетичної верби - поставлена задача шляхом розташування тримачів живців безпосередньо на опорно-копіюючому колесі скоротити привідні механізми і тим самим спростити конструкцію та підвищити надійність роботи. Крім того, пропонується забезпечити можливість встановлення тримачів живців тангенціально, щоб забезпечити вертикальне їх розташування під час входження у борозну. Запропонований пристрій схематично зображено на кресленні: вигляд збоку. Запропонований пристрій містить колесо 1, на якому тангенціально встановлені тримачі живців 2, кожний тримач встановлений на важелі 3, має затискач 4 та ролик 5, який взаємодіє зі спеціальною напрямною 6. Колесо 1 встановлено на рамі 7 разом із сидінням для робітника 8, бункером 9 та борозноутворювачем 10. Відхилення тримачів 2 від радіального положення можна регулювати в залежності від параметрів борозни та живців. Під час роботи робітник вручну бере живці з бункера 9 та вкладає їх у затискачі 4 тримачів 2, які подають живці у борозну, утворену борозноутворювачем 10. Колесо 1 обертається від контакту з ґрунтом, ролики 5 перекочуються по спеціальній напрямній 6, завдяки чому затискачі 4 тримачів 2 в зоні зарядки закриваються, утримуючи живці, та розкриваються, коли живці опиняються у борозні. Завдяки тому, що тримачі 2 розташовані на колесі 1 тангенціально, живці входять у борозну вертикально. Таким чином запропонована конструкція пристрою для садіння живців енергетичної верби забезпечує високу якість роботи і одночасно є простою та надійною. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Апарат садильний для живців енергетичної верби, що містить тримачі живців, встановлені на важелях, що взаємодіють зі спеціальною напрямною, та опорно-копіююче колесо, який відрізняється тим, що тримачі живців розташовані тангенціально безпосередньо на опорнокопіюючому колесі, з можливістю регулювання відхилення їх від радіального положення. 1 UA 89472 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
