Укріплююча рідина для захисту скляних та/або металевих поверхонь, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (sar)

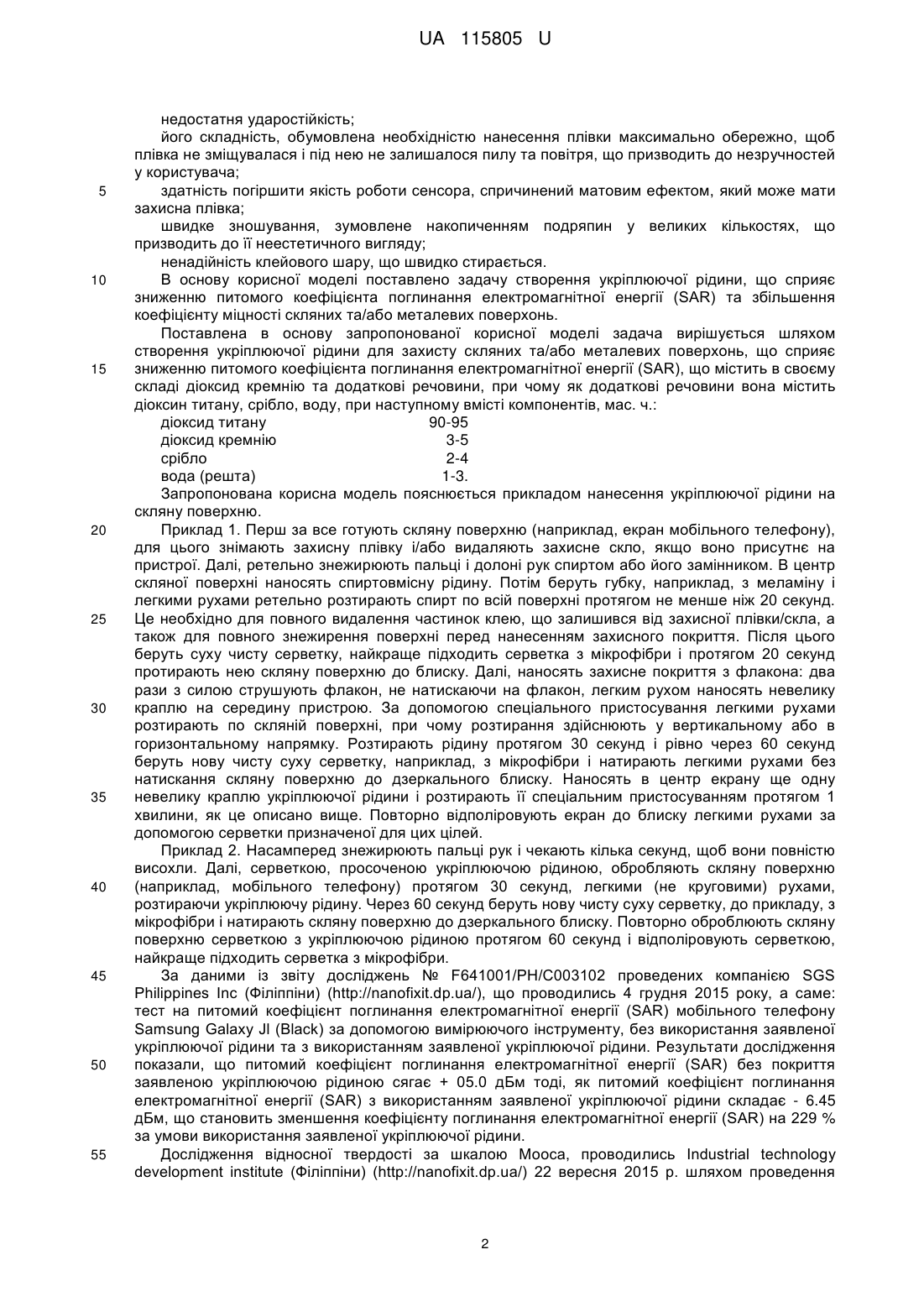

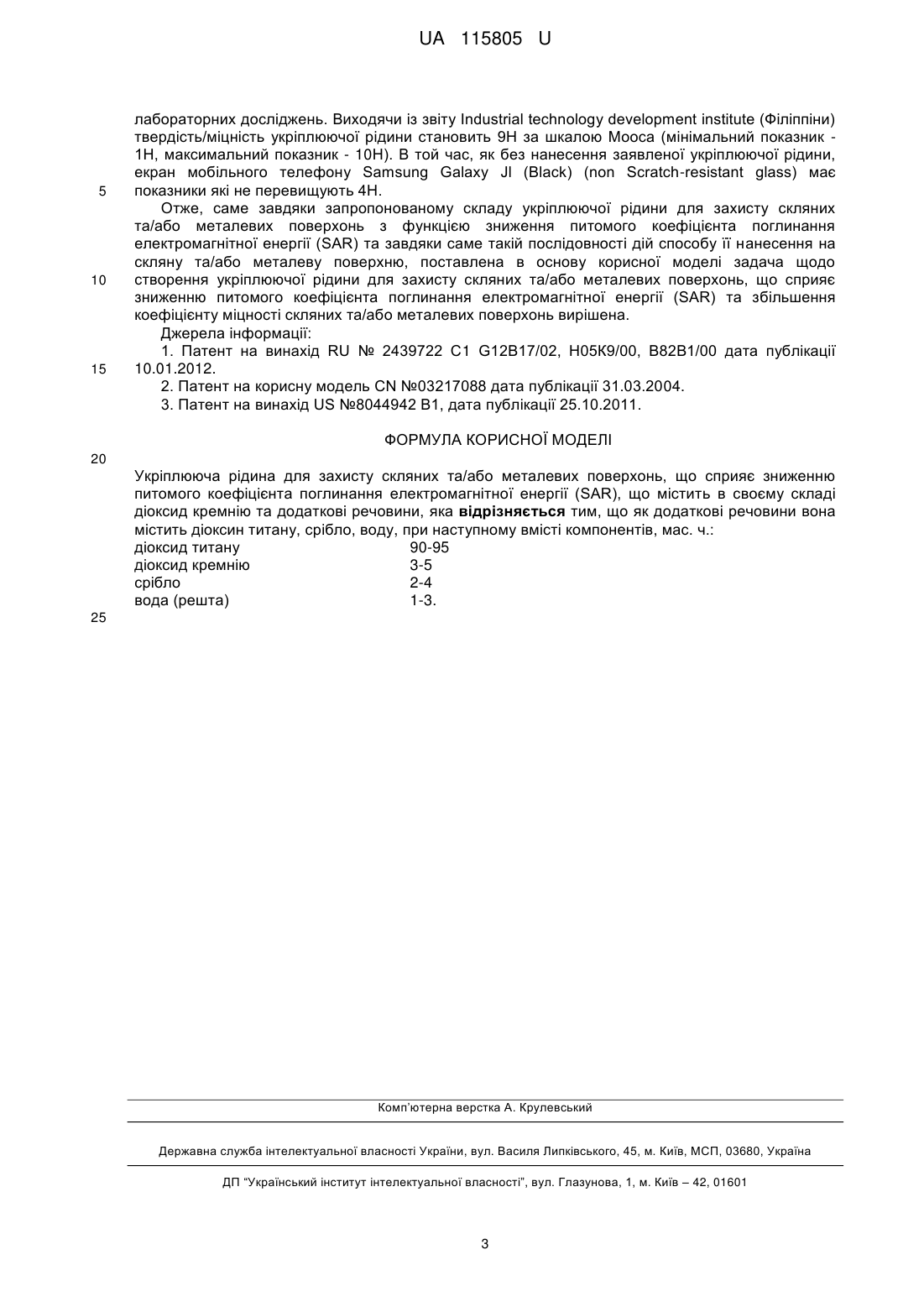

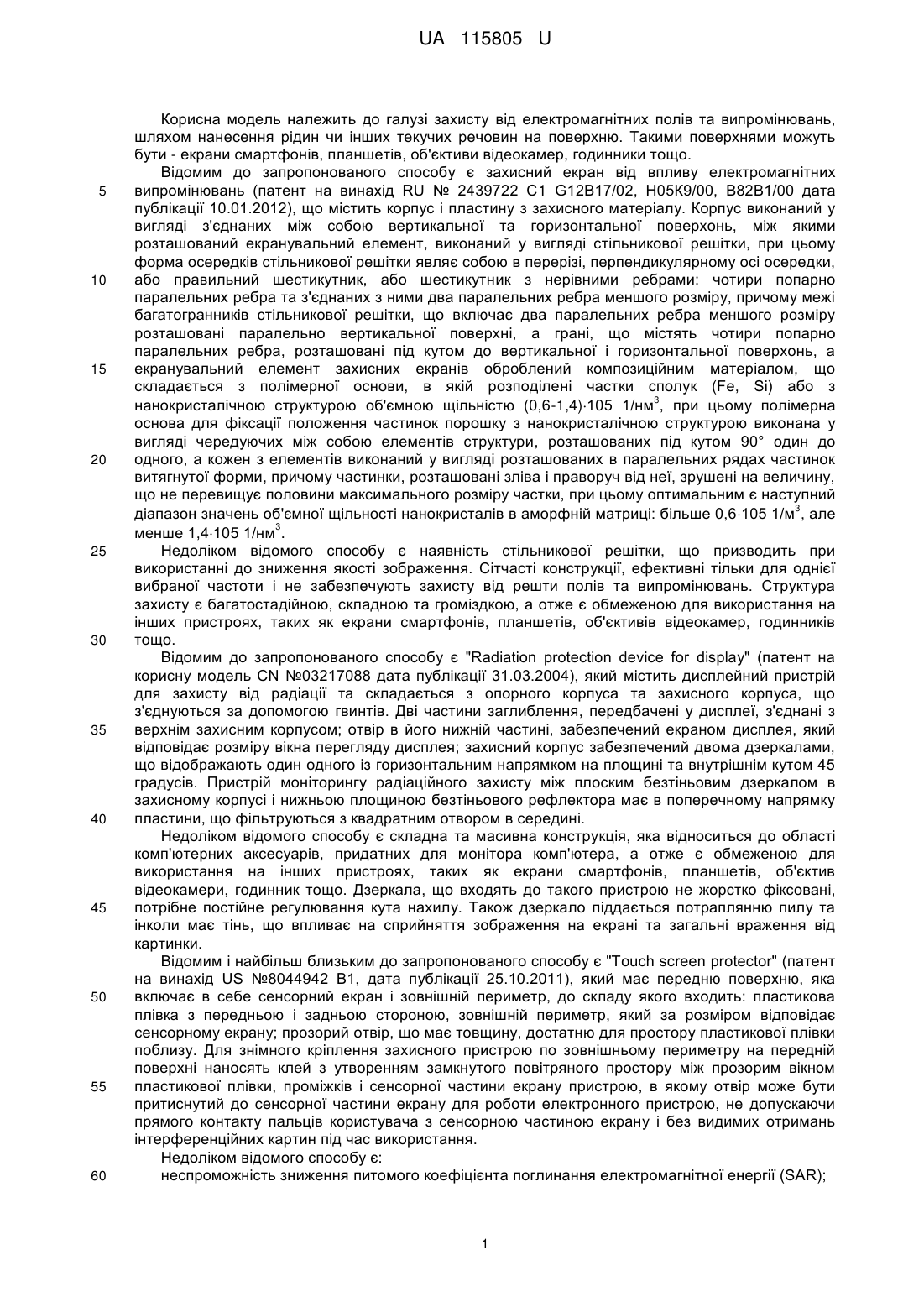

Реферат: Укріплююча рідина для захисту скляних та/або металевих поверхонь, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (SAR), містить в своєму складі діоксид кремнію та додаткові речовини. При цьому, як додаткові речовини вона містить діоксин титану, срібло, воду, при наступному вмісті компонентів, мас. ч.: діоксид титану 90-95 діоксид кремнію 3-5 срібло 2-4 вода (решта) 1-3. UA 115805 U (54) УКРІПЛЮЮЧА РІДИНА ДЛЯ ЗАХИСТУ СКЛЯНИХ ТА/АБО МЕТАЛЕВИХ ПОВЕРХОНЬ, ЩО СПРИЯЄ ЗНИЖЕННЮ ПИТОМОГО КОЕФІЦІЄНТА ПОГЛИНАННЯ ЕЛЕКТРОМАГНІТНОЇ ЕНЕРГІЇ (SAR) UA 115805 U UA 115805 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі захисту від електромагнітних полів та випромінювань, шляхом нанесення рідин чи інших текучих речовин на поверхню. Такими поверхнями можуть бути - екрани смартфонів, планшетів, об'єктиви відеокамер, годинники тощо. Відомим до запропонованого способу є захисний екран від впливу електромагнітних випромінювань (патент на винахід RU № 2439722 С1 G12B17/02, Н05К9/00, В82В1/00 дата публікації 10.01.2012), що містить корпус і пластину з захисного матеріалу. Корпус виконаний у вигляді з'єднаних між собою вертикальної та горизонтальної поверхонь, між якими розташований екранувальний елемент, виконаний у вигляді стільникової решітки, при цьому форма осередків стільникової решітки являє собою в перерізі, перпендикулярному осі осередки, або правильний шестикутник, або шестикутник з нерівними ребрами: чотири попарно паралельних ребра та з'єднаних з ними два паралельних ребра меншого розміру, причому межі багатогранників стільникової решітки, що включає два паралельних ребра меншого розміру розташовані паралельно вертикальної поверхні, а грані, що містять чотири попарно паралельних ребра, розташовані під кутом до вертикальної і горизонтальної поверхонь, а екранувальний елемент захисних екранів оброблений композиційним матеріалом, що складається з полімерної основи, в якій розподілені частки сполук (Fe, Si) або з 3 нанокристалічною структурою об'ємною щільністю (0,6-1,4)105 1/нм , при цьому полімерна основа для фіксації положення частинок порошку з нанокристалічною структурою виконана у вигляді чередуючих між собою елементів структури, розташованих під кутом 90° один до одного, а кожен з елементів виконаний у вигляді розташованих в паралельних рядах частинок витягнутої форми, причому частинки, розташовані зліва і праворуч від неї, зрушені на величину, що не перевищує половини максимального розміру частки, при цьому оптимальним є наступний 3 діапазон значень об'ємної щільності нанокристалів в аморфній матриці: більше 0,6105 1/м , але 3 менше 1,4105 1/нм . Недоліком відомого способу є наявність стільникової решітки, що призводить при використанні до зниження якості зображення. Сітчасті конструкції, ефективні тільки для однієї вибраної частоти і не забезпечують захисту від решти полів та випромінювань. Структура захисту є багатостадійною, складною та громіздкою, а отже є обмеженою для використання на інших пристроях, таких як екрани смартфонів, планшетів, об'єктивів відеокамер, годинників тощо. Відомим до запропонованого способу є "Radiation protection device for display" (патент на корисну модель CN №03217088 дата публікації 31.03.2004), який містить дисплейний пристрій для захисту від радіації та складається з опорного корпуса та захисного корпуса, що з'єднуються за допомогою гвинтів. Дві частини заглиблення, передбачені у дисплеї, з'єднані з верхнім захисним корпусом; отвір в його нижній частині, забезпечений екраном дисплея, який відповідає розміру вікна перегляду дисплея; захисний корпус забезпечений двома дзеркалами, що відображають один одного із горизонтальним напрямком на площині та внутрішнім кутом 45 градусів. Пристрій моніторингу радіаційного захисту між плоским безтіньовим дзеркалом в захисному корпусі і нижньою площиною безтіньового рефлектора має в поперечному напрямку пластини, що фільтруються з квадратним отвором в середині. Недоліком відомого способу є складна та масивна конструкція, яка відноситься до області комп'ютерних аксесуарів, придатних для монітора комп'ютера, а отже є обмеженою для використання на інших пристроях, таких як екрани смартфонів, планшетів, об'єктив відеокамери, годинник тощо. Дзеркала, що входять до такого пристрою не жорстко фіксовані, потрібне постійне регулювання кута нахилу. Також дзеркало піддається потраплянню пилу та інколи має тінь, що впливає на сприйняття зображення на екрані та загальні враження від картинки. Відомим і найбільш близьким до запропонованого способу є "Touch screen protector" (патент на винахід US №8044942 В1, дата публікації 25.10.2011), який має передню поверхню, яка включає в себе сенсорний екран і зовнішній периметр, до складу якого входить: пластикова плівка з передньою і задньою стороною, зовнішній периметр, який за розміром відповідає сенсорному екрану; прозорий отвір, що має товщину, достатню для простору пластикової плівки поблизу. Для знімного кріплення захисного пристрою по зовнішньому периметру на передній поверхні наносять клей з утворенням замкнутого повітряного простору між прозорим вікном пластикової плівки, проміжків і сенсорної частини екрану пристрою, в якому отвір може бути притиснутий до сенсорної частини екрану для роботи електронного пристрою, не допускаючи прямого контакту пальців користувача з сенсорною частиною екрану і без видимих отримань інтерференційних картин під час використання. Недоліком відомого способу є: неспроможність зниження питомого коефіцієнта поглинання електромагнітної енергії (SAR); 1 UA 115805 U 5 10 15 20 25 30 35 40 45 50 55 недостатня ударостійкість; його складність, обумовлена необхідністю нанесення плівки максимально обережно, щоб плівка не зміщувалася і під нею не залишалося пилу та повітря, що призводить до незручностей у користувача; здатність погіршити якість роботи сенсора, спричинений матовим ефектом, який може мати захисна плівка; швидке зношування, зумовлене накопиченням подряпин у великих кількостях, що призводить до її неестетичного вигляду; ненадійність клейового шару, що швидко стирається. В основу корисної моделі поставлено задачу створення укріплюючої рідини, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (SAR) та збільшення коефіцієнту міцності скляних та/або металевих поверхонь. Поставлена в основу запропонованої корисної моделі задача вирішується шляхом створення укріплюючої рідини для захисту скляних та/або металевих поверхонь, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (SAR), що містить в своєму складі діоксид кремнію та додаткові речовини, при чому як додаткові речовини вона містить діоксин титану, срібло, воду, при наступному вмісті компонентів, мас. ч.: діоксид титану 90-95 діоксид кремнію 3-5 срібло 2-4 вода (решта) 1-3. Запропонована корисна модель пояснюється прикладом нанесення укріплюючої рідини на скляну поверхню. Приклад 1. Перш за все готують скляну поверхню (наприклад, екран мобільного телефону), для цього знімають захисну плівку і/або видаляють захисне скло, якщо воно присутнє на пристрої. Далі, ретельно знежирюють пальці і долоні рук спиртом або його замінником. В центр скляної поверхні наносять спиртовмісну рідину. Потім беруть губку, наприклад, з меламіну і легкими рухами ретельно розтирають спирт по всій поверхні протягом не менше ніж 20 секунд. Це необхідно для повного видалення частинок клею, що залишився від захисної плівки/скла, а також для повного знежирення поверхні перед нанесенням захисного покриття. Після цього беруть суху чисту серветку, найкраще підходить серветка з мікрофібри і протягом 20 секунд протирають нею скляну поверхню до блиску. Далі, наносять захисне покриття з флакона: два рази з силою струшують флакон, не натискаючи на флакон, легким рухом наносять невелику краплю на середину пристрою. За допомогою спеціального пристосування легкими рухами розтирають по скляній поверхні, при чому розтирання здійснюють у вертикальному або в горизонтальному напрямку. Розтирають рідину протягом 30 секунд і рівно через 60 секунд беруть нову чисту суху серветку, наприклад, з мікрофібри і натирають легкими рухами без натискання скляну поверхню до дзеркального блиску. Наносять в центр екрану ще одну невелику краплю укріплюючої рідини і розтирають її спеціальним пристосуванням протягом 1 хвилини, як це описано вище. Повторно відполіровують екран до блиску легкими рухами за допомогою серветки призначеної для цих цілей. Приклад 2. Насамперед знежирюють пальці рук і чекають кілька секунд, щоб вони повністю висохли. Далі, серветкою, просоченою укріплюючою рідиною, обробляють скляну поверхню (наприклад, мобільного телефону) протягом 30 секунд, легкими (не круговими) рухами, розтираючи укріплюючу рідину. Через 60 секунд беруть нову чисту суху серветку, до прикладу, з мікрофібри і натирають скляну поверхню до дзеркального блиску. Повторно оброблюють скляну поверхню серветкою з укріплюючою рідиною протягом 60 секунд і відполіровують серветкою, найкраще підходить серветка з мікрофібри. За даними із звіту досліджень № F641001/PH/C003102 проведених компанією SGS Philippines Inc (Філіппіни) (http://nanofixit.dp.ua/), що проводились 4 грудня 2015 року, а саме: тест на питомий коефіцієнт поглинання електромагнітної енергії (SAR) мобільного телефону Samsung Galaxy Jl (Black) за допомогою вимірюючого інструменту, без використання заявленої укріплюючої рідини та з використанням заявленої укріплюючої рідини. Результати дослідження показали, що питомий коефіцієнт поглинання електромагнітної енергії (SAR) без покриття заявленою укріплюючою рідиною сягає + 05.0 дБм тоді, як питомий коефіцієнт поглинання електромагнітної енергії (SAR) з використанням заявленої укріплюючої рідини складає - 6.45 дБм, що становить зменшення коефіцієнту поглинання електромагнітної енергії (SAR) на 229 % за умови використання заявленої укріплюючої рідини. Дослідження відносної твердості за шкалою Мооса, проводились Industrial technology development institute (Філіппіни) (http://nanofixit.dp.ua/) 22 вересня 2015 p. шляхом проведення 2 UA 115805 U 5 10 15 лабораторних досліджень. Виходячи із звіту Industrial technology development institute (Філіппіни) твердість/міцність укріплюючої рідини становить 9Н за шкалою Мооса (мінімальний показник 1Н, максимальний показник - 10Н). В той час, як без нанесення заявленої укріплюючої рідини, екран мобільного телефону Samsung Galaxy Jl (Black) (non Scratch-resistant glass) має показники які не перевищують 4Н. Отже, саме завдяки запропонованому складу укріплюючої рідини для захисту скляних та/або металевих поверхонь з функцією зниження питомого коефіцієнта поглинання електромагнітної енергії (SAR) та завдяки саме такій послідовності дій способу її нанесення на скляну та/або металеву поверхню, поставлена в основу корисної моделі задача щодо створення укріплюючої рідини для захисту скляних та/або металевих поверхонь, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (SAR) та збільшення коефіцієнту міцності скляних та/або металевих поверхонь вирішена. Джерела інформації: 1. Патент на винахід RU № 2439722 С1 G12B17/02, Н05К9/00, В82В1/00 дата публікації 10.01.2012. 2. Патент на корисну модель CN №03217088 дата публікації 31.03.2004. 3. Патент на винахід US №8044942 В1, дата публікації 25.10.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Укріплююча рідина для захисту скляних та/або металевих поверхонь, що сприяє зниженню питомого коефіцієнта поглинання електромагнітної енергії (SAR), що містить в своєму складі діоксид кремнію та додаткові речовини, яка відрізняється тим, що як додаткові речовини вона містить діоксин титану, срібло, воду, при наступному вмісті компонентів, мас. ч.: діоксид титану 90-95 діоксид кремнію 3-5 срібло 2-4 вода (решта) 1-3. 25 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
