Машина для попереднього очищення насіння рицини

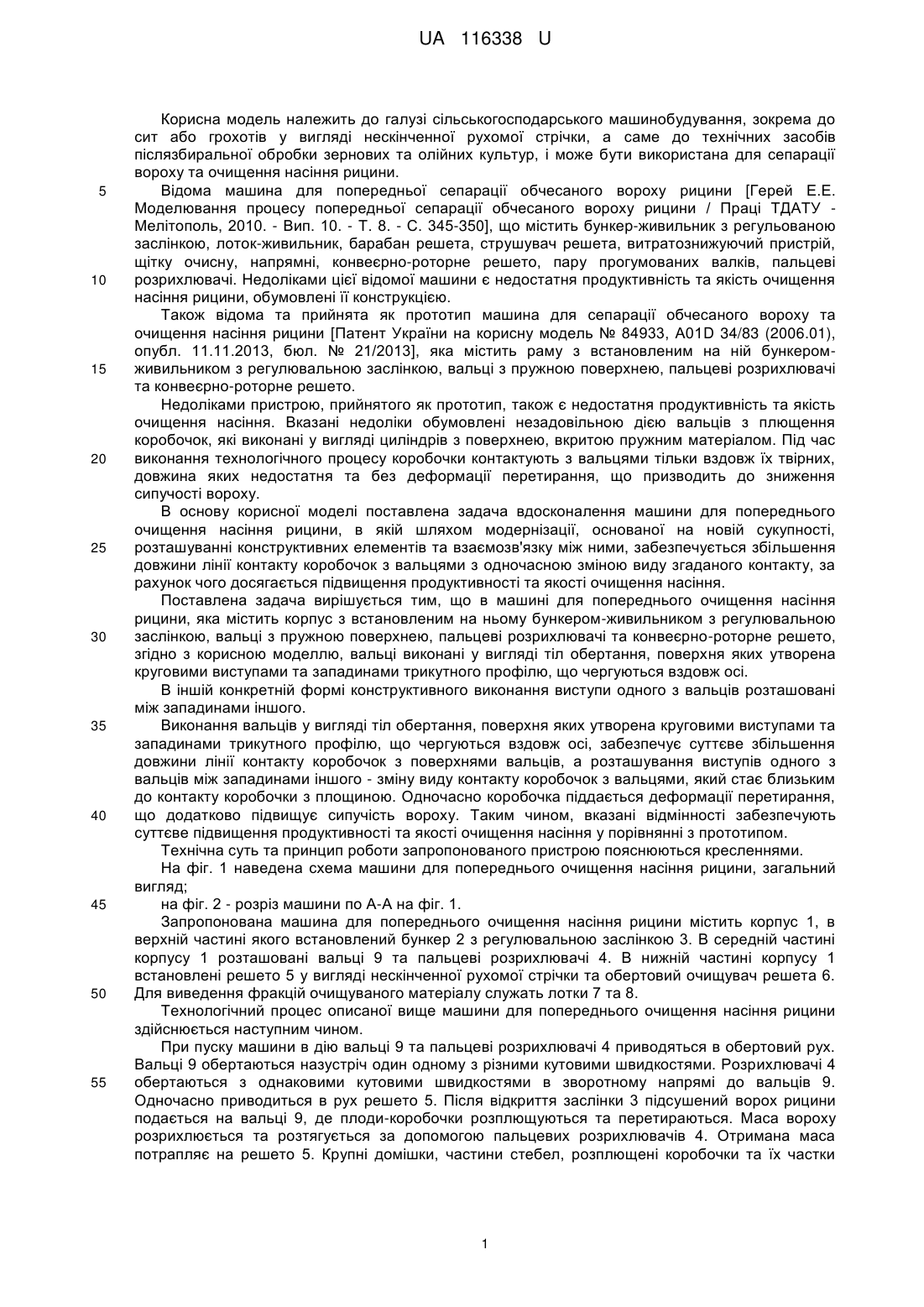

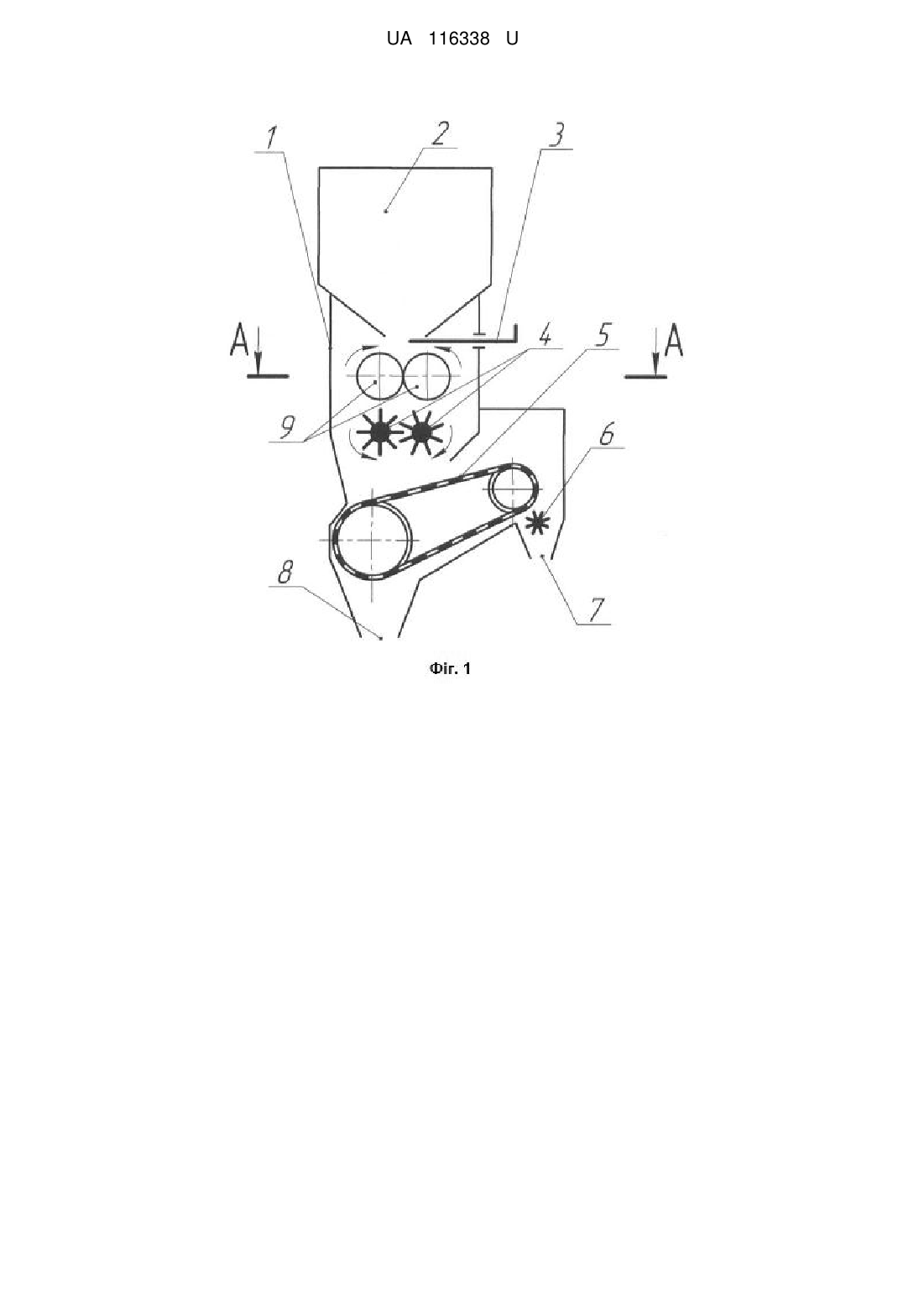

Реферат: UA 116338 U UA 116338 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до сит або грохотів у вигляді нескінченної рухомої стрічки, а саме до технічних засобів післязбиральної обробки зернових та олійних культур, і може бути використана для сепарації вороху та очищення насіння рицини. Відома машина для попередньої сепарації обчесаного вороху рицини [Герей Е.Е. Моделювання процесу попередньої сепарації обчесаного вороху рицини / Праці ТДАТУ Мелітополь, 2010. - Вип. 10. - Т. 8. - С. 345-350], що містить бункер-живильник з регульованою заслінкою, лоток-живильник, барабан решета, струшувач решета, витратознижуючий пристрій, щітку очисну, напрямні, конвеєрно-роторне решето, пару прогумованих валків, пальцеві розрихлювачі. Недоліками цієї відомої машини є недостатня продуктивність та якість очищення насіння рицини, обумовлені її конструкцією. Також відома та прийнята як прототип машина для сепарації обчесаного вороху та очищення насіння рицини [Патент України на корисну модель № 84933, А01D 34/83 (2006.01), опубл. 11.11.2013, бюл. № 21/2013], яка містить раму з встановленим на ній бункеромживильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розрихлювачі та конвеєрно-роторне решето. Недоліками пристрою, прийнятого як прототип, також є недостатня продуктивність та якість очищення насіння. Вказані недоліки обумовлені незадовільною дією вальців з плющення коробочок, які виконані у вигляді циліндрів з поверхнею, вкритою пружним матеріалом. Під час виконання технологічного процесу коробочки контактують з вальцями тільки вздовж їх твірних, довжина яких недостатня та без деформації перетирання, що призводить до зниження сипучості вороху. В основу корисної моделі поставлена задача вдосконалення машини для попереднього очищення насіння рицини, в якій шляхом модернізації, основаної на новій сукупності, розташуванні конструктивних елементів та взаємозв'язку між ними, забезпечується збільшення довжини лінії контакту коробочок з вальцями з одночасною зміною виду згаданого контакту, за рахунок чого досягається підвищення продуктивності та якості очищення насіння. Поставлена задача вирішується тим, що в машині для попереднього очищення насіння рицини, яка містить корпус з встановленим на ньому бункером-живильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розрихлювачі та конвеєрно-роторне решето, згідно з корисною моделлю, вальці виконані у вигляді тіл обертання, поверхня яких утворена круговими виступами та западинами трикутного профілю, що чергуються вздовж осі. В іншій конкретній формі конструктивного виконання виступи одного з вальців розташовані між западинами іншого. Виконання вальців у вигляді тіл обертання, поверхня яких утворена круговими виступами та западинами трикутного профілю, що чергуються вздовж осі, забезпечує суттєве збільшення довжини лінії контакту коробочок з поверхнями вальців, а розташування виступів одного з вальців між западинами іншого - зміну виду контакту коробочок з вальцями, який стає близьким до контакту коробочки з площиною. Одночасно коробочка піддається деформації перетирання, що додатково підвищує сипучість вороху. Таким чином, вказані відмінності забезпечують суттєве підвищення продуктивності та якості очищення насіння у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема машини для попереднього очищення насіння рицини, загальний вигляд; на фіг. 2 - розріз машини по А-А на фіг. 1. Запропонована машина для попереднього очищення насіння рицини містить корпус 1, в верхній частині якого встановлений бункер 2 з регулювальною заслінкою 3. В середній частині корпусу 1 розташовані вальці 9 та пальцеві розрихлювачі 4. В нижній частині корпусу 1 встановлені решето 5 у вигляді нескінченної рухомої стрічки та обертовий очищувач решета 6. Для виведення фракцій очищуваного матеріалу служать лотки 7 та 8. Технологічний процес описаної вище машини для попереднього очищення насіння рицини здійснюється наступним чином. При пуску машини в дію вальці 9 та пальцеві розрихлювачі 4 приводяться в обертовий рух. Вальці 9 обертаються назустріч один одному з різними кутовими швидкостями. Розрихлювачі 4 обертаються з однаковими кутовими швидкостями в зворотному напрямі до вальців 9. Одночасно приводиться в рух решето 5. Після відкриття заслінки 3 підсушений ворох рицини подається на вальці 9, де плоди-коробочки розплющуються та перетираються. Маса вороху розрихлюється та розтягується за допомогою пальцевих розрихлювачів 4. Отримана маса потрапляє на решето 5. Крупні домішки, частини стебел, розплющені коробочки та їх частки 1 UA 116338 U направляються в лоток 7. Очищене насіння проходить крізь перфорації решета 5 та направляється в лоток 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Машина для попереднього очищення насіння рицини, що містить корпус з встановленим на ньому бункером-живильником з регулювальною заслінкою, вальці з пружною поверхнею, пальцеві розрихлювачі та конвеєрно-роторне решето, яка відрізняється тим, що вальці виконані у вигляді тіл обертання, поверхня яких утворена круговими виступами та западинами трикутного профілю, що чергуються вздовж осі. 2. Машина за п. 1, яка відрізняється тим, що виступи одного з вальців розташовані між западинами іншого. 2 UA 116338 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
