Машина для очищення насіння

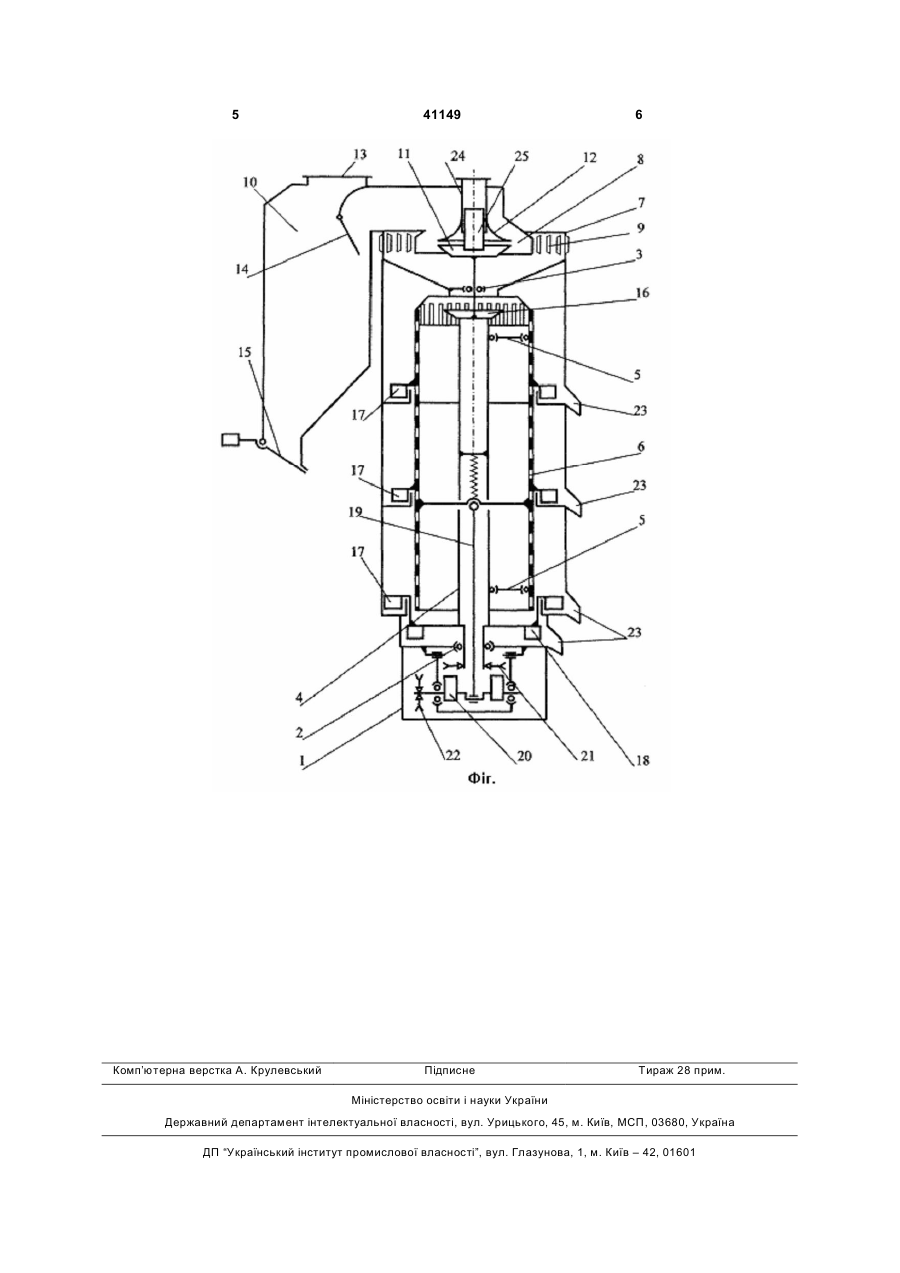

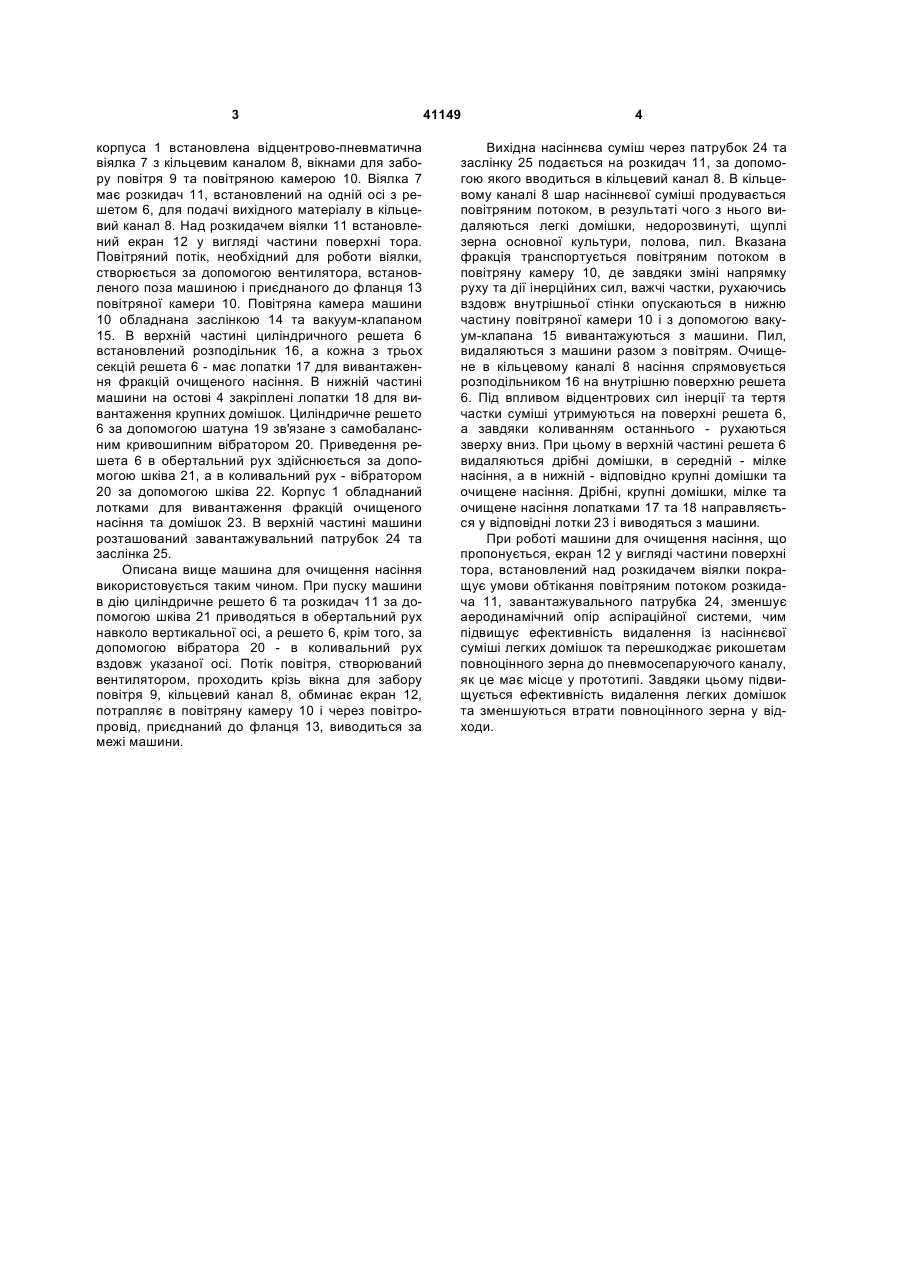

Машина для очищення насіння, що має кор 3 корпуса 1 встановлена відцентрово-пневматична віялка 7 з кільцевим каналом 8, вікнами для забору повітря 9 та повітряною камерою 10. Віялка 7 має розкидач 11, встановлений на одній осі з решетом 6, для подачі вихідного матеріалу в кільцевий канал 8. Над розкидачем віялки 11 встановлений екран 12 у вигляді частини поверхні тора. Повітряний потік, необхідний для роботи віялки, створюється за допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 13 повітряної камери 10. Повітряна камера машини 10 обладнана заслінкою 14 та вакуум-клапаном 15. В верхній частині циліндричного решета 6 встановлений розподільник 16, а кожна з трьох секцій решета 6 - має лопатки 17 для вивантаження фракцій очищеного насіння. В нижній частині машини на остові 4 закріплені лопатки 18 для вивантаження крупних домішок. Циліндричне решето 6 за допомогою шатуна 19 зв'язане з самобалансним кривошипним вібратором 20. Приведення решета 6 в обертальний рух здійснюється за допомогою шківа 21, а в коливальний рух - вібратором 20 за допомогою шківа 22. Корпус 1 обладнаний лотками для вивантаження фракцій очищеного насіння та домішок 23. В верхній частині машини розташований завантажувальний патрубок 24 та заслінка 25. Описана вище машина для очищення насіння використовується таким чином. При пуску машини в дію циліндричне решето 6 та розкидач 11 за допомогою шківа 21 приводяться в обертальний рух навколо вертикальної осі, а решето 6, крім того, за допомогою вібратора 20 - в коливальний рух вздовж указаної осі. Потік повітря, створюваний вентилятором, проходить крізь вікна для забору повітря 9, кільцевий канал 8, обминає екран 12, потрапляє в повітряну камеру 10 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. 41149 4 Вихідна насіннєва суміш через патрубок 24 та заслінку 25 подається на розкидач 11, за допомогою якого вводиться в кільцевий канал 8. В кільцевому каналі 8 шар насіннєвої суміші продувається повітряним потоком, в результаті чого з нього видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Вказана фракція транспортується повітряним потоком в повітряну камеру 10, де завдяки зміні напрямку руху та дії інерційних сил, важчі частки, рухаючись вздовж внутрішньої стінки опускаються в нижню частину повітряної камери 10 і з допомогою вакуум-клапана 15 вивантажуються з машини. Пил, видаляються з машини разом з повітрям. Очищене в кільцевому каналі 8 насіння спрямовується розподільником 16 на внутрішню поверхню решета 6. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 6, а завдяки коливанням останнього - рухаються зверху вниз. При цьому в верхній частині решета 6 видаляються дрібні домішки, в середній - мілке насіння, а в нижній - відповідно крупні домішки та очищене насіння. Дрібні, крупні домішки, мілке та очищене насіння лопатками 17 та 18 направляється у відповідні лотки 23 і виводяться з машини. При роботі машини для очищення насіння, що пропонується, екран 12 у вигляді частини поверхні тора, встановлений над розкидачем віялки покращує умови обтікання повітряним потоком розкидача 11, завантажувального патрубка 24, зменшує аеродинамічний опір аспіраційної системи, чим підвищує ефективність видалення із насіннєвої суміші легких домішок та перешкоджає рикошетам повноцінного зерна до пневмосепаруючого каналу, як це має місце у прототипі. Завдяки цьому підвищується ефективність видалення легких домішок та зменшуються втрати повноцінного зерна у відходи. 5 Комп’ютерна верстка А. Крулевський 41149 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
