Свердловинний заряд

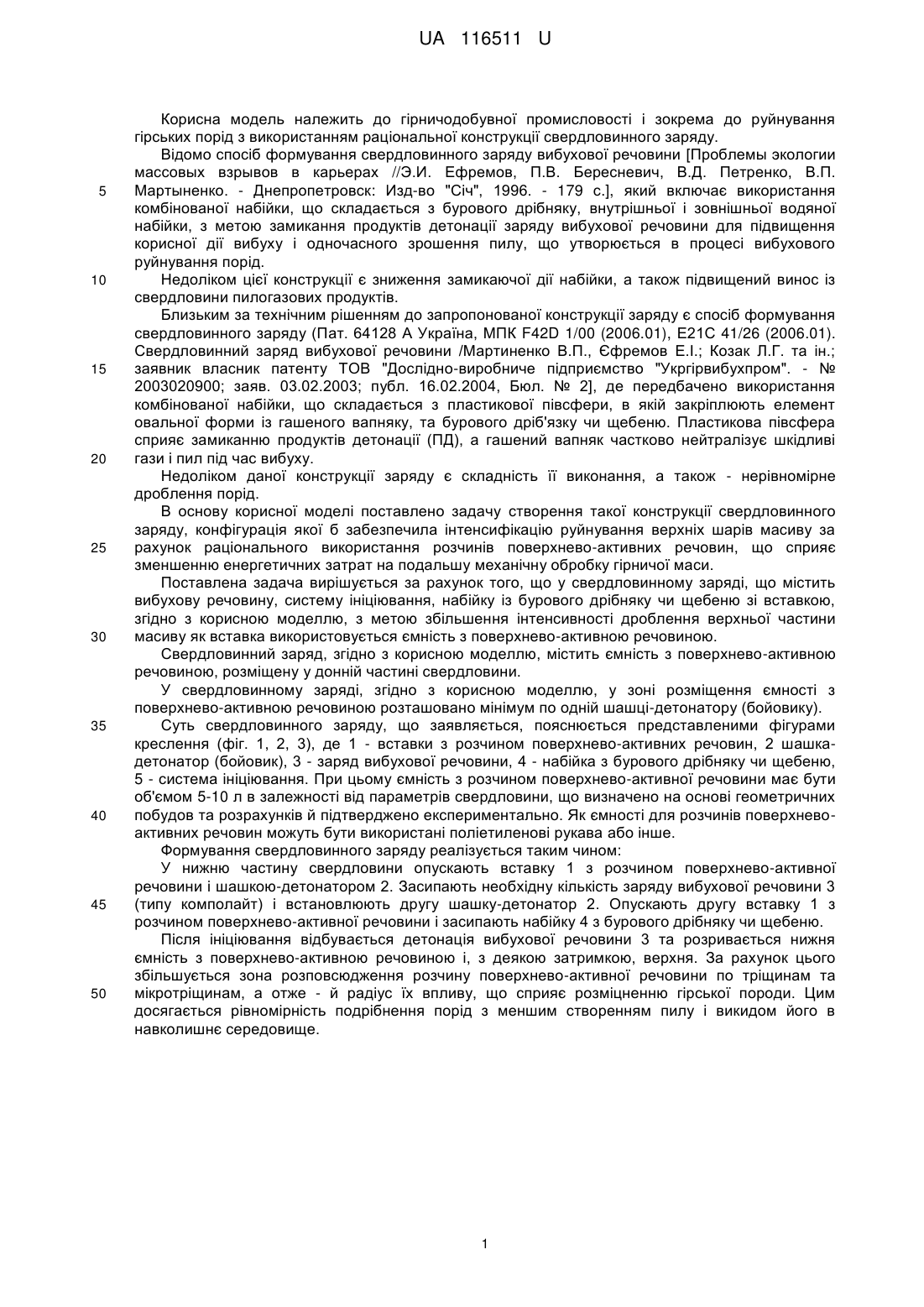

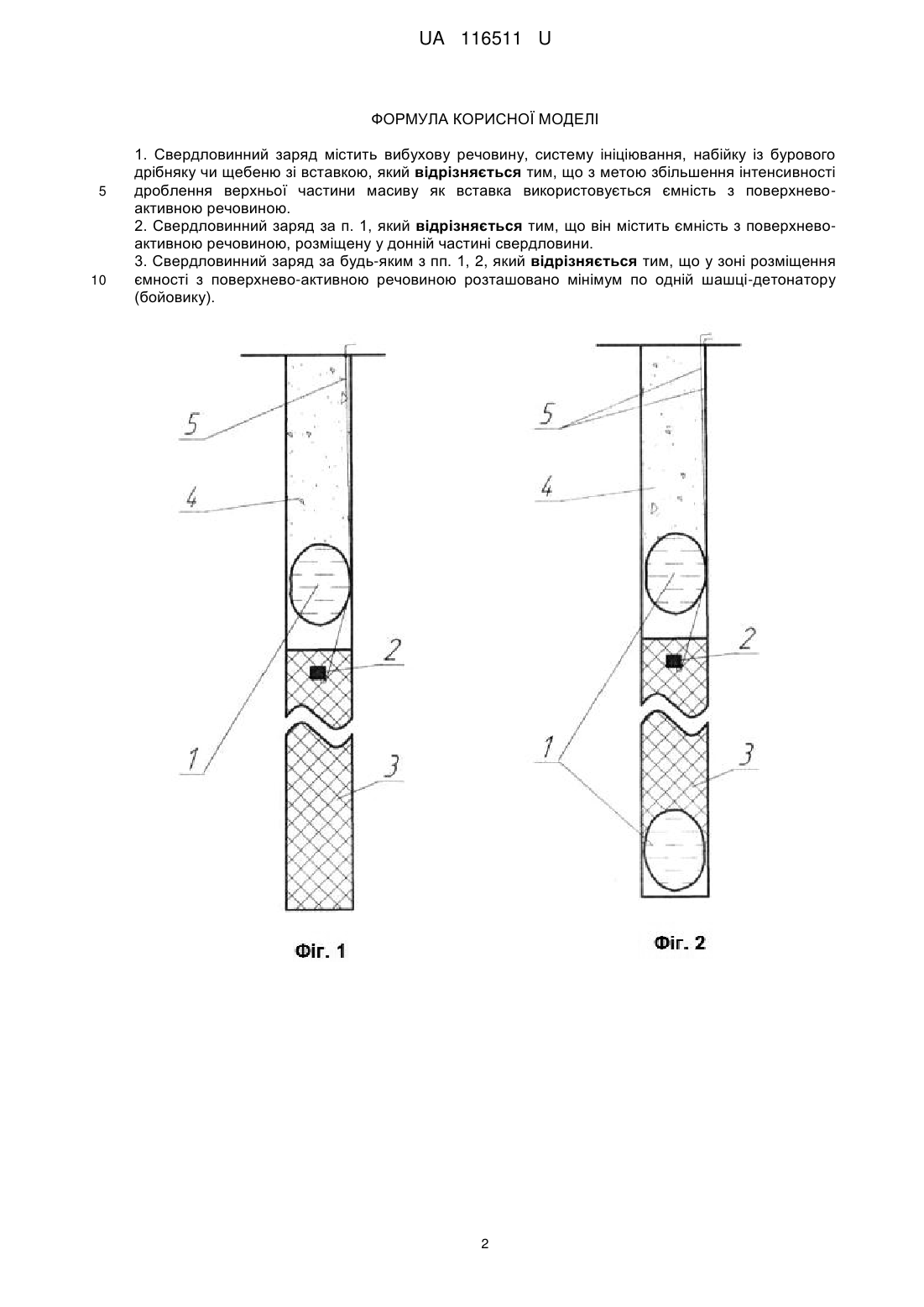

Реферат: Свердловинний заряд містить вибухову речовину, систему ініціювання, набійку із бурового дрібняку чи щебеню зі вставкою, причому з метою збільшення інтенсивності дроблення верхньої частини масиву як вставка використовується ємність з поверхнево-активною речовиною. UA 116511 U (12) UA 116511 U UA 116511 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничодобувної промисловості і зокрема до руйнування гірських порід з використанням раціональної конструкції свердловинного заряду. Відомо спосіб формування свердловинного заряду вибухової речовини [Проблемы экологии массовых взрывов в карьерах //Э.И. Ефремов, П.В. Бересневич, В.Д. Петренко, В.П. Мартыненко. - Днепропетровск: Изд-во "Січ", 1996. - 179 с.], який включає використання комбінованої набійки, що складається з бурового дрібняку, внутрішньої і зовнішньої водяної набійки, з метою замикання продуктів детонації заряду вибухової речовини для підвищення корисної дії вибуху і одночасного зрошення пилу, що утворюється в процесі вибухового руйнування порід. Недоліком цієї конструкції є зниження замикаючої дії набійки, а також підвищений винос із свердловини пилогазових продуктів. Близьким за технічним рішенням до запропонованої конструкції заряду є спосіб формування свердловинного заряду (Пат. 64128 А Україна, МПК F42D 1/00 (2006.01), Е21С 41/26 (2006.01). Свердловинний заряд вибухової речовини /Мартиненко В.П., Єфремов Е.І.; Козак Л.Г. та ін.; заявник власник патенту ТОВ "Дослідно-виробниче підприємство "Укргірвибухпром". - № 2003020900; заяв. 03.02.2003; публ. 16.02.2004, Бюл. № 2], де передбачено використання комбінованої набійки, що складається з пластикової півсфери, в якій закріплюють елемент овальної форми із гашеного вапняку, та бурового дріб'язку чи щебеню. Пластикова півсфера сприяє замиканню продуктів детонації (ПД), а гашений вапняк частково нейтралізує шкідливі гази і пил під час вибуху. Недоліком даної конструкції заряду є складність її виконання, а також - нерівномірне дроблення порід. В основу корисної моделі поставлено задачу створення такої конструкції свердловинного заряду, конфігурація якої б забезпечила інтенсифікацію руйнування верхніх шарів масиву за рахунок раціонального використання розчинів поверхнево-активних речовин, що сприяє зменшенню енергетичних затрат на подальшу механічну обробку гірничої маси. Поставлена задача вирішується за рахунок того, що у свердловинному заряді, що містить вибухову речовину, систему ініціювання, набійку із бурового дрібняку чи щебеню зі вставкою, згідно з корисною моделлю, з метою збільшення інтенсивності дроблення верхньої частини масиву як вставка використовується ємність з поверхнево-активною речовиною. Свердловинний заряд, згідно з корисною моделлю, містить ємність з поверхнево-активною речовиною, розміщену у донній частині свердловини. У свердловинному заряді, згідно з корисною моделлю, у зоні розміщення ємності з поверхнево-активною речовиною розташовано мінімум по одній шашці-детонатору (бойовику). Суть свердловинного заряду, що заявляється, пояснюється представленими фігурами креслення (фіг. 1, 2, 3), де 1 - вставки з розчином поверхнево-активних речовин, 2 шашкадетонатор (бойовик), 3 - заряд вибухової речовини, 4 - набійка з бурового дрібняку чи щебеню, 5 - система ініціювання. При цьому ємність з розчином поверхнево-активної речовини має бути об'ємом 5-10 л в залежності від параметрів свердловини, що визначено на основі геометричних побудов та розрахунків й підтверджено експериментально. Як ємності для розчинів поверхневоактивних речовин можуть бути використані поліетиленові рукава або інше. Формування свердловинного заряду реалізується таким чином: У нижню частину свердловини опускають вставку 1 з розчином поверхнево-активної речовини і шашкою-детонатором 2. Засипають необхідну кількість заряду вибухової речовини 3 (типу комполайт) і встановлюють другу шашку-детонатор 2. Опускають другу вставку 1 з розчином поверхнево-активної речовини і засипають набійку 4 з бурового дрібняку чи щебеню. Після ініціювання відбувається детонація вибухової речовини 3 та розривається нижня ємність з поверхнево-активною речовиною і, з деякою затримкою, верхня. За рахунок цього збільшується зона розповсюдження розчину поверхнево-активної речовини по тріщинам та мікротріщинам, а отже - й радіус їх впливу, що сприяє розміцненню гірської породи. Цим досягається рівномірність подрібнення порід з меншим створенням пилу і викидом його в навколишнє середовище. 1 UA 116511 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Свердловинний заряд містить вибухову речовину, систему ініціювання, набійку із бурового дрібняку чи щебеню зі вставкою, який відрізняється тим, що з метою збільшення інтенсивності дроблення верхньої частини масиву як вставка використовується ємність з поверхневоактивною речовиною. 2. Свердловинний заряд за п. 1, який відрізняється тим, що він містить ємність з поверхневоактивною речовиною, розміщену у донній частині свердловини. 3. Свердловинний заряд за будь-яким з пп. 1, 2, який відрізняється тим, що у зоні розміщення ємності з поверхнево-активною речовиною розташовано мінімум по одній шашці-детонатору (бойовику). 2 UA 116511 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
