Комбінований копач коренеплодів цикорію

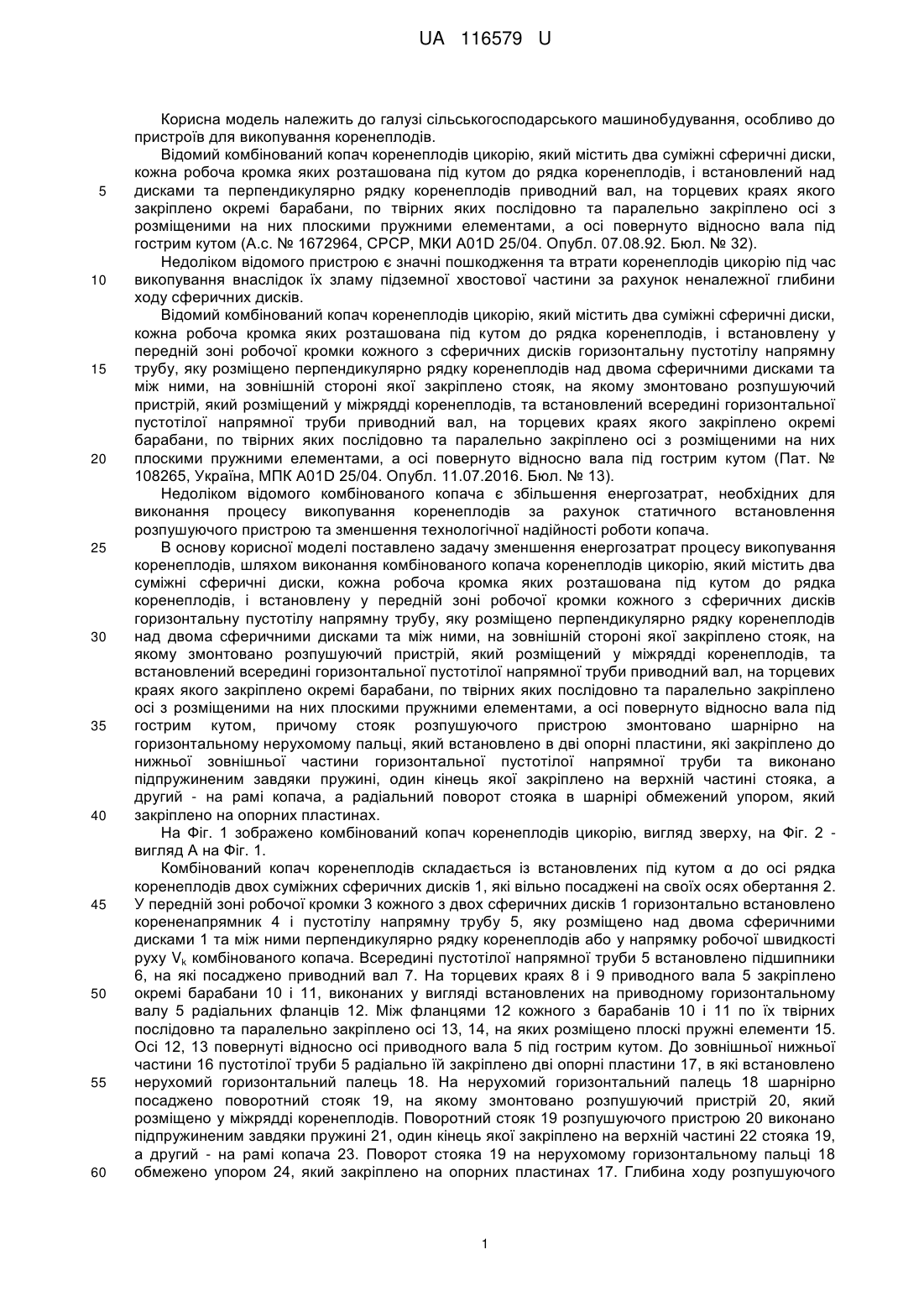

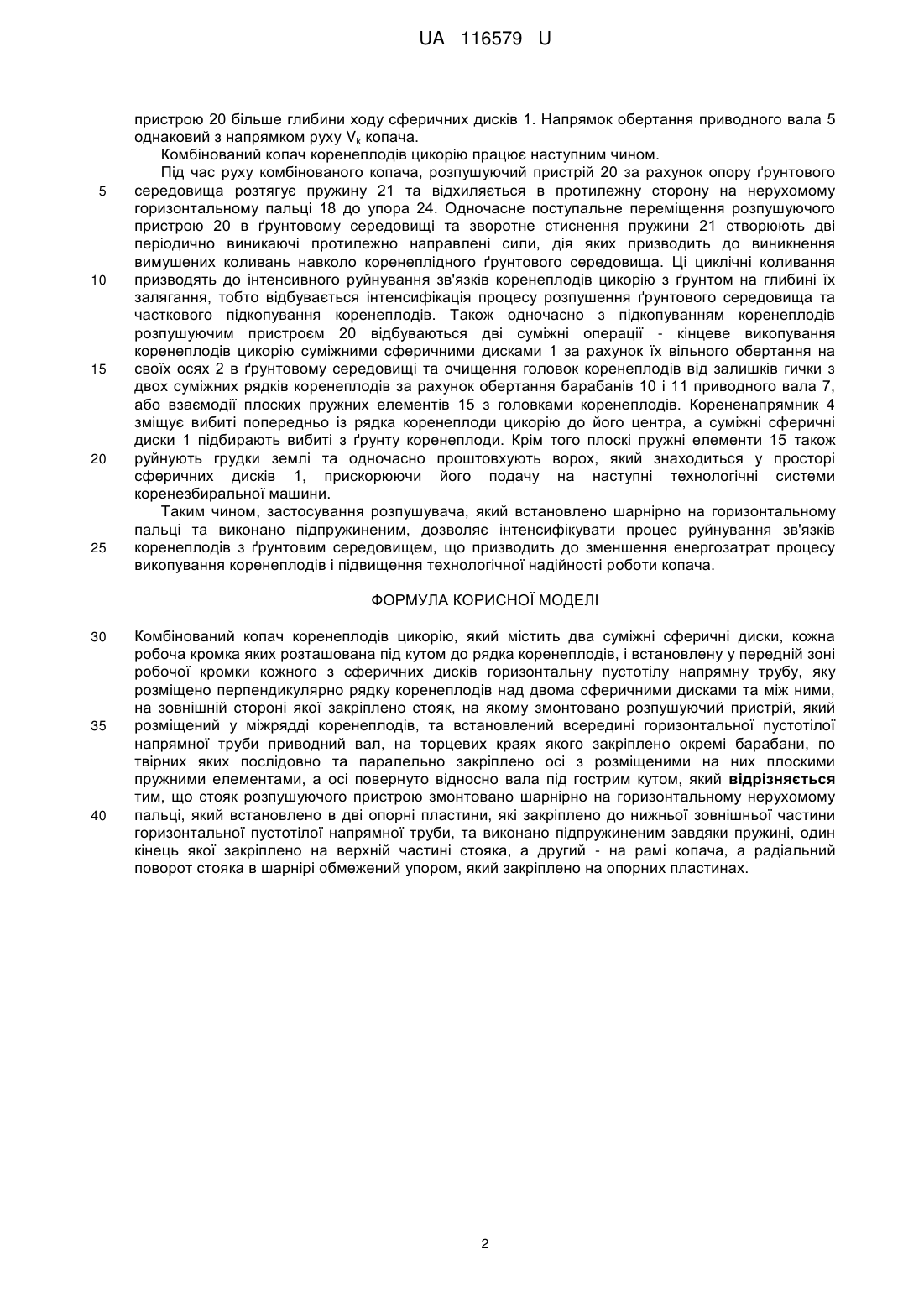

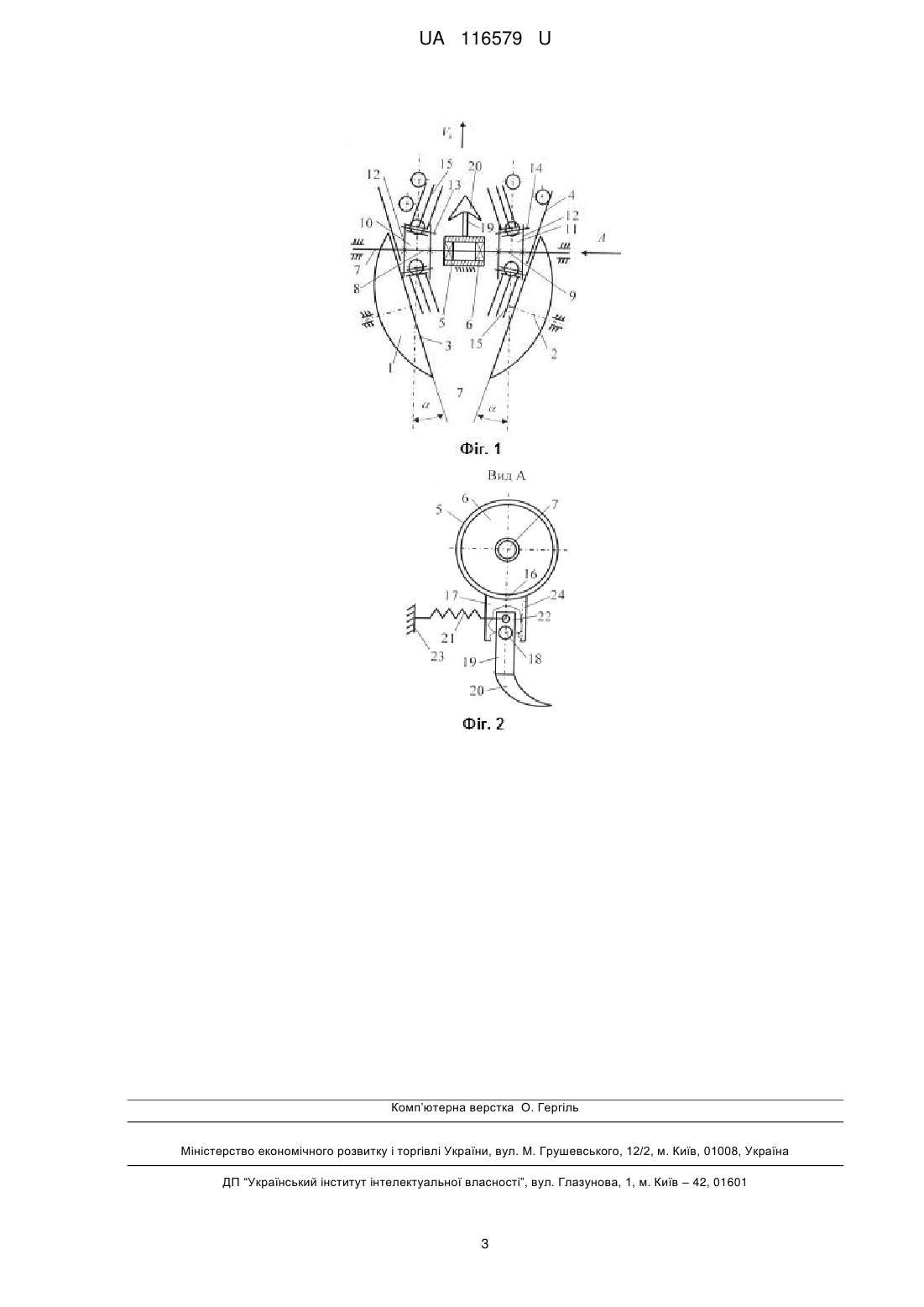

Реферат: Комбінований копач коренеплодів цикорію містить два суміжні сферичні диски, кожна робоча кромка яких розташована під кутом до рядка коренеплодів, і встановлену у передній зоні робочої кромки кожного з сферичних дисків горизонтальну пустотілу напрямну трубу, яку розміщено перпендикулярно рядку коренеплодів над двома сферичними дисками та між ними, на зовнішній стороні якої закріплено стояк, на якому змонтовано розпушуючий пристрій, який розміщений у міжрядді коренеплодів, та встановлений всередині горизонтальної пустотілої напрямної труби приводний вал, на торцевих краях якого закріплено окремі барабани, по твірних яких послідовно та паралельно закріплено осі з розміщеними на них плоскими пружними елементами, а осі повернуто відносно вала під гострим кутом, причому стояк розпушуючого пристрою змонтовано шарнірно на горизонтальному нерухомому пальці, який встановлено в дві опорні пластини, які закріплено до нижньої зовнішньої частини горизонтальної пустотілої напрямної труби, та виконано підпружиненим завдяки пружині, один кінець якої закріплено на верхній частині стояка, а другий - на рамі копача, а радіальний поворот стояка в шарнірі обмежений упором, який закріплено на опорних пластинах. UA 116579 U (54) КОМБІНОВАНИЙ КОПАЧ КОРЕНЕПЛОДІВ ЦИКОРІЮ UA 116579 U UA 116579 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, особливо до пристроїв для викопування коренеплодів. Відомий комбінований копач коренеплодів цикорію, який містить два суміжні сферичні диски, кожна робоча кромка яких розташована під кутом до рядка коренеплодів, і встановлений над дисками та перпендикулярно рядку коренеплодів приводний вал, на торцевих краях якого закріплено окремі барабани, по твірних яких послідовно та паралельно закріплено осі з розміщеними на них плоскими пружними елементами, а осі повернуто відносно вала під гострим кутом (А.с. № 1672964, СРСР, МКИ А01D 25/04. Опубл. 07.08.92. Бюл. № 32). Недоліком відомого пристрою є значні пошкодження та втрати коренеплодів цикорію під час викопування внаслідок їх зламу підземної хвостової частини за рахунок неналежної глибини ходу сферичних дисків. Відомий комбінований копач коренеплодів цикорію, який містить два суміжні сферичні диски, кожна робоча кромка яких розташована під кутом до рядка коренеплодів, і встановлену у передній зоні робочої кромки кожного з сферичних дисків горизонтальну пустотілу напрямну трубу, яку розміщено перпендикулярно рядку коренеплодів над двома сферичними дисками та між ними, на зовнішній стороні якої закріплено стояк, на якому змонтовано розпушуючий пристрій, який розміщений у міжрядді коренеплодів, та встановлений всередині горизонтальної пустотілої напрямної труби приводний вал, на торцевих краях якого закріплено окремі барабани, по твірних яких послідовно та паралельно закріплено осі з розміщеними на них плоскими пружними елементами, а осі повернуто відносно вала під гострим кутом (Пат. № 108265, Україна, МПК А01D 25/04. Опубл. 11.07.2016. Бюл. № 13). Недоліком відомого комбінованого копача є збільшення енергозатрат, необхідних для виконання процесу викопування коренеплодів за рахунок статичного встановлення розпушуючого пристрою та зменшення технологічної надійності роботи копача. В основу корисної моделі поставлено задачу зменшення енергозатрат процесу викопування коренеплодів, шляхом виконання комбінованого копача коренеплодів цикорію, який містить два суміжні сферичні диски, кожна робоча кромка яких розташована під кутом до рядка коренеплодів, і встановлену у передній зоні робочої кромки кожного з сферичних дисків горизонтальну пустотілу напрямну трубу, яку розміщено перпендикулярно рядку коренеплодів над двома сферичними дисками та між ними, на зовнішній стороні якої закріплено стояк, на якому змонтовано розпушуючий пристрій, який розміщений у міжрядді коренеплодів, та встановлений всередині горизонтальної пустотілої напрямної труби приводний вал, на торцевих краях якого закріплено окремі барабани, по твірних яких послідовно та паралельно закріплено осі з розміщеними на них плоскими пружними елементами, а осі повернуто відносно вала під гострим кутом, причому стояк розпушуючого пристрою змонтовано шарнірно на горизонтальному нерухомому пальці, який встановлено в дві опорні пластини, які закріплено до нижньої зовнішньої частини горизонтальної пустотілої напрямної труби та виконано підпружиненим завдяки пружині, один кінець якої закріплено на верхній частині стояка, а другий - на рамі копача, а радіальний поворот стояка в шарнірі обмежений упором, який закріплено на опорних пластинах. На Фіг. 1 зображено комбінований копач коренеплодів цикорію, вигляд зверху, на Фіг. 2 вигляд А на Фіг. 1. Комбінований копач коренеплодів складається із встановлених під кутом α до осі рядка коренеплодів двох суміжних сферичних дисків 1, які вільно посаджені на своїх осях обертання 2. У передній зоні робочої кромки 3 кожного з двох сферичних дисків 1 горизонтально встановлено корененапрямник 4 і пустотілу напрямну трубу 5, яку розміщено над двома сферичними дисками 1 та між ними перпендикулярно рядку коренеплодів або у напрямку робочої швидкості руху Vk комбінованого копача. Всередині пустотілої напрямної труби 5 встановлено підшипники 6, на які посаджено приводний вал 7. На торцевих краях 8 і 9 приводного вала 5 закріплено окремі барабани 10 і 11, виконаних у вигляді встановлених на приводному горизонтальному валу 5 радіальних фланців 12. Між фланцями 12 кожного з барабанів 10 і 11 по їх твірних послідовно та паралельно закріплено осі 13, 14, на яких розміщено плоскі пружні елементи 15. Осі 12, 13 повернуті відносно осі приводного вала 5 під гострим кутом. До зовнішньої нижньої частини 16 пустотілої труби 5 радіально їй закріплено дві опорні пластини 17, в які встановлено нерухомий горизонтальний палець 18. На нерухомий горизонтальний палець 18 шарнірно посаджено поворотний стояк 19, на якому змонтовано розпушуючий пристрій 20, який розміщено у міжрядді коренеплодів. Поворотний стояк 19 розпушуючого пристрою 20 виконано підпружиненим завдяки пружині 21, один кінець якої закріплено на верхній частині 22 стояка 19, а другий - на рамі копача 23. Поворот стояка 19 на нерухомому горизонтальному пальці 18 обмежено упором 24, який закріплено на опорних пластинах 17. Глибина ходу розпушуючого 1 UA 116579 U 5 10 15 20 25 пристрою 20 більше глибини ходу сферичних дисків 1. Напрямок обертання приводного вала 5 однаковий з напрямком руху Vk копача. Комбінований копач коренеплодів цикорію працює наступним чином. Під час руху комбінованого копача, розпушуючий пристрій 20 за рахунок опору ґрунтового середовища розтягує пружину 21 та відхиляється в протилежну сторону на нерухомому горизонтальному пальці 18 до упора 24. Одночасне поступальне переміщення розпушуючого пристрою 20 в ґрунтовому середовищі та зворотне стиснення пружини 21 створюють дві періодично виникаючі протилежно направлені сили, дія яких призводить до виникнення вимушених коливань навколо коренеплідного ґрунтового середовища. Ці циклічні коливання призводять до інтенсивного руйнування зв'язків коренеплодів цикорію з ґрунтом на глибині їх залягання, тобто відбувається інтенсифікація процесу розпушення ґрунтового середовища та часткового підкопування коренеплодів. Також одночасно з підкопуванням коренеплодів розпушуючим пристроєм 20 відбуваються дві суміжні операції - кінцеве викопування коренеплодів цикорію суміжними сферичними дисками 1 за рахунок їх вільного обертання на своїх осях 2 в ґрунтовому середовищі та очищення головок коренеплодів від залишків гички з двох суміжних рядків коренеплодів за рахунок обертання барабанів 10 і 11 приводного вала 7, або взаємодії плоских пружних елементів 15 з головками коренеплодів. Корененапрямник 4 зміщує вибиті попередньо із рядка коренеплоди цикорію до його центра, а суміжні сферичні диски 1 підбирають вибиті з ґрунту коренеплоди. Крім того плоскі пружні елементи 15 також руйнують грудки землі та одночасно проштовхують ворох, який знаходиться у просторі сферичних дисків 1, прискорюючи його подачу на наступні технологічні системи коренезбиральної машини. Таким чином, застосування розпушувача, який встановлено шарнірно на горизонтальному пальці та виконано підпружиненим, дозволяє інтенсифікувати процес руйнування зв'язків коренеплодів з ґрунтовим середовищем, що призводить до зменшення енергозатрат процесу викопування коренеплодів і підвищення технологічної надійності роботи копача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Комбінований копач коренеплодів цикорію, який містить два суміжні сферичні диски, кожна робоча кромка яких розташована під кутом до рядка коренеплодів, і встановлену у передній зоні робочої кромки кожного з сферичних дисків горизонтальну пустотілу напрямну трубу, яку розміщено перпендикулярно рядку коренеплодів над двома сферичними дисками та між ними, на зовнішній стороні якої закріплено стояк, на якому змонтовано розпушуючий пристрій, який розміщений у міжрядді коренеплодів, та встановлений всередині горизонтальної пустотілої напрямної труби приводний вал, на торцевих краях якого закріплено окремі барабани, по твірних яких послідовно та паралельно закріплено осі з розміщеними на них плоскими пружними елементами, а осі повернуто відносно вала під гострим кутом, який відрізняється тим, що стояк розпушуючого пристрою змонтовано шарнірно на горизонтальному нерухомому пальці, який встановлено в дві опорні пластини, які закріплено до нижньої зовнішньої частини горизонтальної пустотілої напрямної труби, та виконано підпружиненим завдяки пружині, один кінець якої закріплено на верхній частині стояка, а другий - на рамі копача, а радіальний поворот стояка в шарнірі обмежений упором, який закріплено на опорних пластинах. 2 UA 116579 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
