Космічний апарат для утилізації космічного сміття

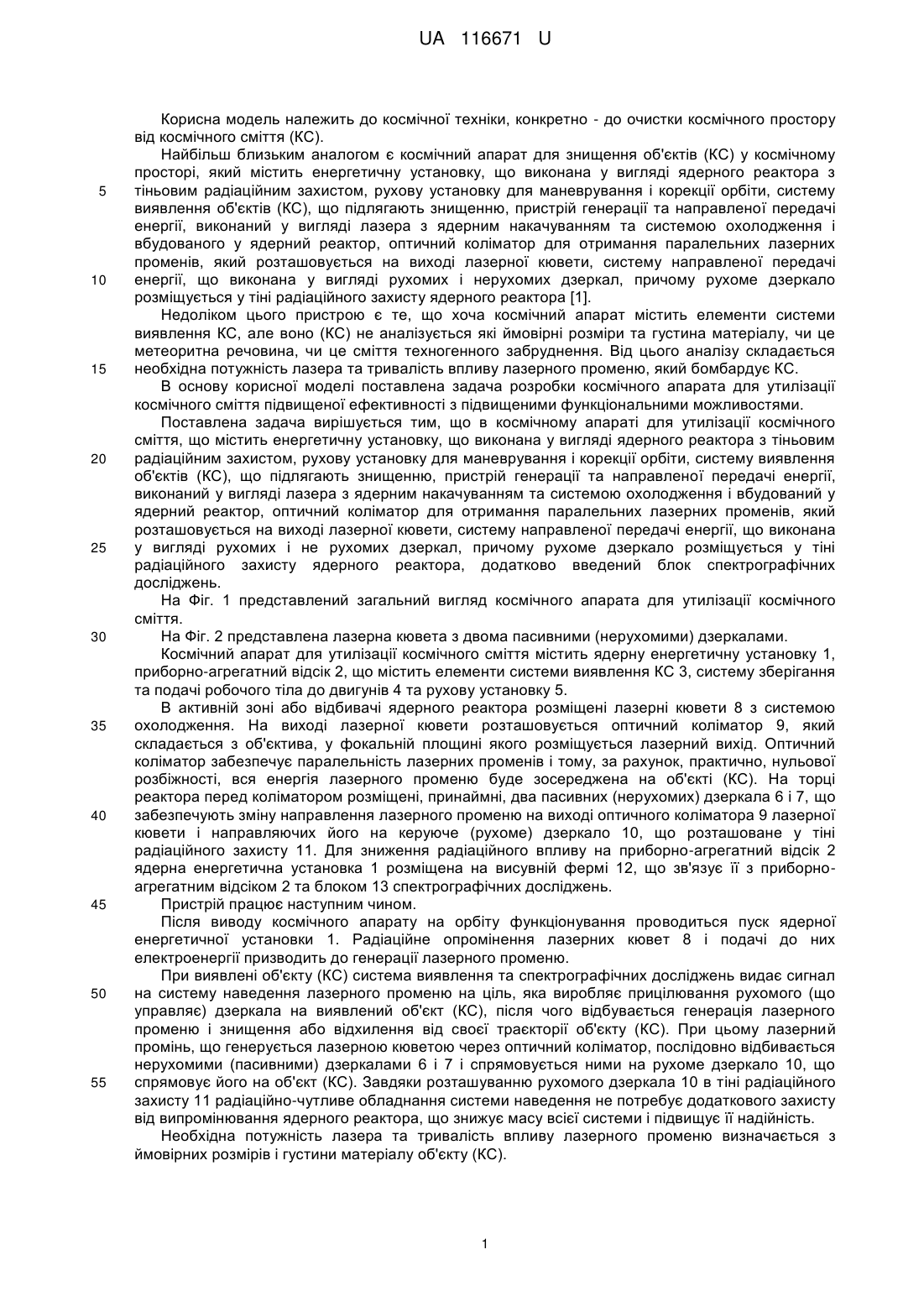

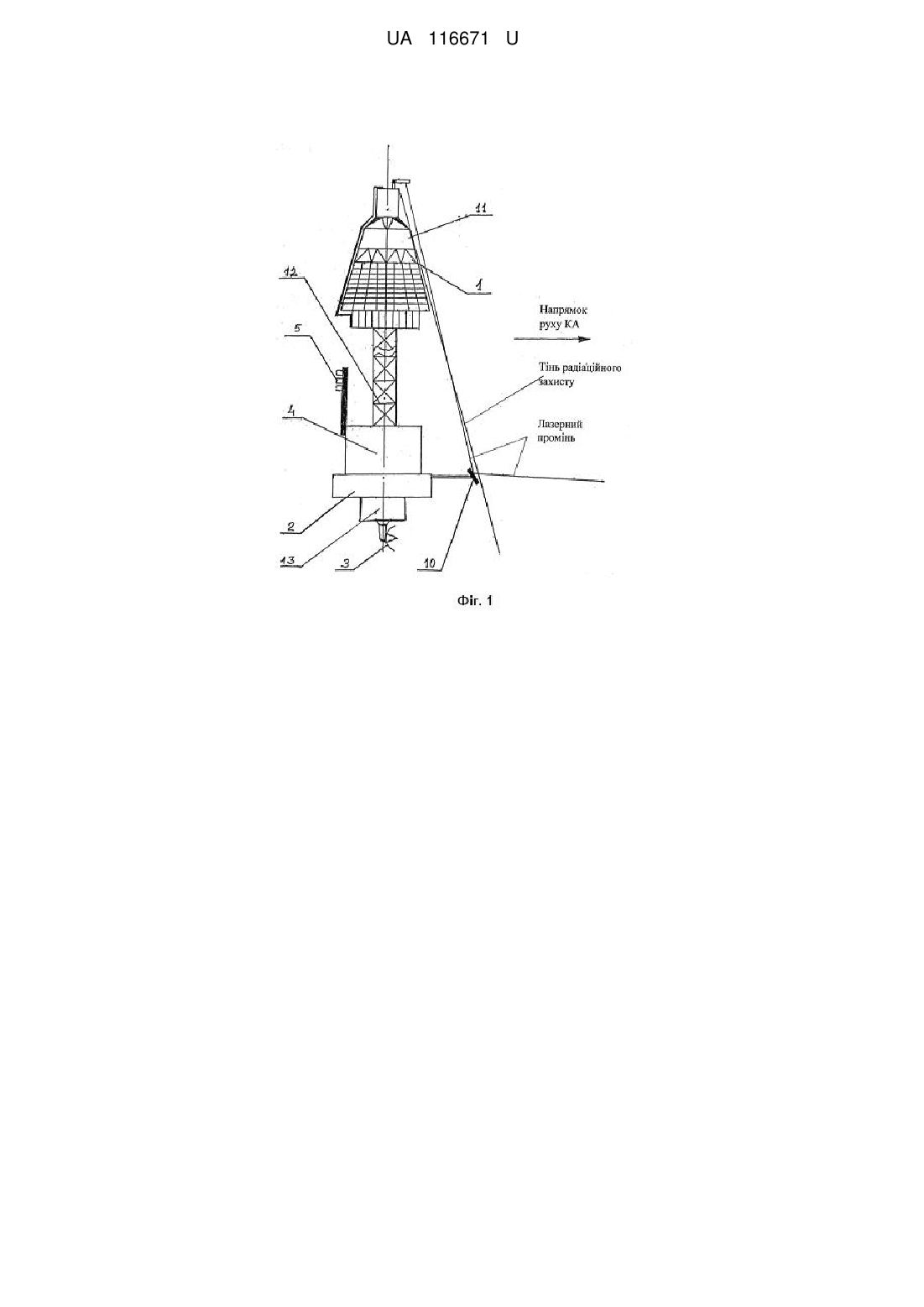

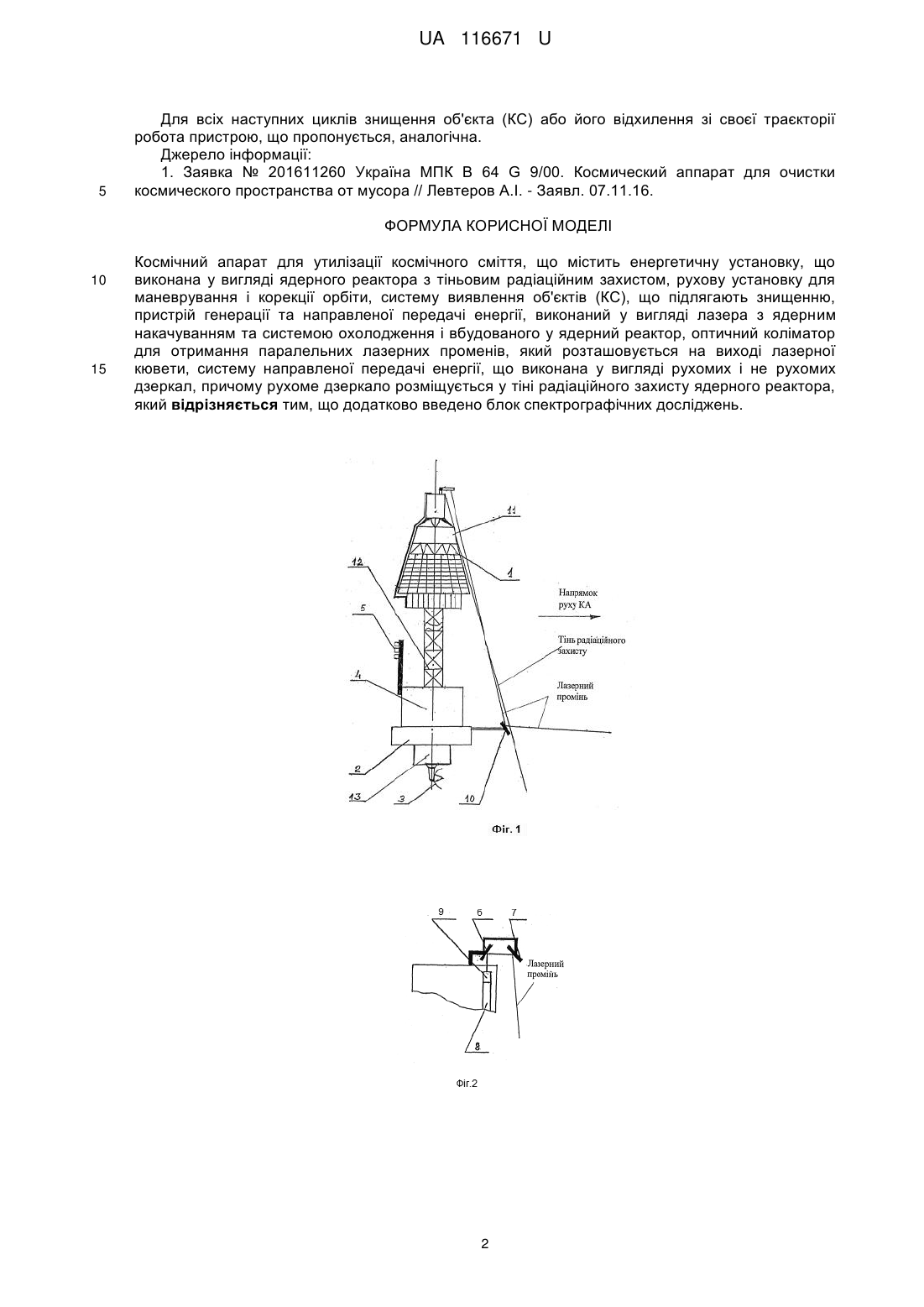

Реферат: Космічний апарат для утилізації космічного сміття містить енергетичну установку, що виконана у вигляді ядерного реактора з тіньовим радіаційним захистом, рухову установку для маневрування і корекції орбіти, систему виявлення об'єктів (КС), що підлягають знищенню, пристрій генерації та направленої передачі енергії, виконаний у вигляді лазера з ядерним накачуванням та системою охолодження і вбудованого у ядерний реактор, оптичний коліматор для отримання паралельних лазерних променів, який розташовується на виході лазерної кювети, систему направленої передачі енергії, що виконана у вигляді рухомих і не рухомих дзеркал. Рухоме дзеркало розміщується у тіні радіаційного захисту ядерного реактора. Додатково введено блок спектрографічних досліджень. UA 116671 U (54) КОСМІЧНИЙ АПАРАТ ДЛЯ УТИЛІЗАЦІЇ КОСМІЧНОГО СМІТТЯ UA 116671 U UA 116671 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до космічної техніки, конкретно - до очистки космічного простору від космічного сміття (КС). Найбільш близьким аналогом є космічний апарат для знищення об'єктів (КС) у космічному просторі, який містить енергетичну установку, що виконана у вигляді ядерного реактора з тіньовим радіаційним захистом, рухову установку для маневрування і корекції орбіти, систему виявлення об'єктів (КС), що підлягають знищенню, пристрій генерації та направленої передачі енергії, виконаний у вигляді лазера з ядерним накачуванням та системою охолодження і вбудованого у ядерний реактор, оптичний коліматор для отримання паралельних лазерних променів, який розташовується на виході лазерної кювети, систему направленої передачі енергії, що виконана у вигляді рухомих і нерухомих дзеркал, причому рухоме дзеркало розміщується у тіні радіаційного захисту ядерного реактора [1]. Недоліком цього пристрою є те, що хоча космічний апарат містить елементи системи виявлення КС, але воно (КС) не аналізується які ймовірні розміри та густина матеріалу, чи це метеоритна речовина, чи це сміття техногенного забруднення. Від цього аналізу складається необхідна потужність лазера та тривалість впливу лазерного променю, який бомбардує КС. В основу корисної моделі поставлена задача розробки космічного апарата для утилізації космічного сміття підвищеної ефективності з підвищеними функціональними можливостями. Поставлена задача вирішується тим, що в космічному апараті для утилізації космічного сміття, що містить енергетичну установку, що виконана у вигляді ядерного реактора з тіньовим радіаційним захистом, рухову установку для маневрування і корекції орбіти, систему виявлення об'єктів (КС), що підлягають знищенню, пристрій генерації та направленої передачі енергії, виконаний у вигляді лазера з ядерним накачуванням та системою охолодження і вбудований у ядерний реактор, оптичний коліматор для отримання паралельних лазерних променів, який розташовується на виході лазерної кювети, систему направленої передачі енергії, що виконана у вигляді рухомих і не рухомих дзеркал, причому рухоме дзеркало розміщується у тіні радіаційного захисту ядерного реактора, додатково введений блок спектрографічних досліджень. На Фіг. 1 представлений загальний вигляд космічного апарата для утилізації космічного сміття. На Фіг. 2 представлена лазерна кювета з двома пасивними (нерухомими) дзеркалами. Космічний апарат для утилізації космічного сміття містить ядерну енергетичну установку 1, приборно-агрегатний відсік 2, що містить елементи системи виявлення КС 3, систему зберігання та подачі робочого тіла до двигунів 4 та рухову установку 5. В активній зоні або відбивачі ядерного реактора розміщені лазерні кювети 8 з системою охолодження. На виході лазерної кювети розташовується оптичний коліматор 9, який складається з об'єктива, у фокальній площині якого розміщується лазерний вихід. Оптичний коліматор забезпечує паралельність лазерних променів і тому, за рахунок, практично, нульової розбіжності, вся енергія лазерного променю буде зосереджена на об'єкті (КС). На торці реактора перед коліматором розміщені, принаймні, два пасивних (нерухомих) дзеркала 6 і 7, що забезпечують зміну направлення лазерного променю на виході оптичного коліматора 9 лазерної кювети і направляючих його на керуюче (рухоме) дзеркало 10, що розташоване у тіні радіаційного захисту 11. Для зниження радіаційного впливу на приборно-агрегатний відсік 2 ядерна енергетична установка 1 розміщена на висувній фермі 12, що зв'язує її з приборноагрегатним відсіком 2 та блоком 13 спектрографічних досліджень. Пристрій працює наступним чином. Після виводу космічного апарату на орбіту функціонування проводиться пуск ядерної енергетичної установки 1. Радіаційне опромінення лазерних кювет 8 і подачі до них електроенергії призводить до генерації лазерного променю. При виявлені об'єкту (КС) система виявлення та спектрографічних досліджень видає сигнал на систему наведення лазерного променю на ціль, яка виробляє прицілювання рухомого (що управляє) дзеркала на виявлений об'єкт (КС), після чого відбувається генерація лазерного променю і знищення або відхилення від своєї траєкторії об'єкту (КС). При цьому лазерний промінь, що генерується лазерною кюветою через оптичний коліматор, послідовно відбивається нерухомими (пасивними) дзеркалами 6 і 7 і спрямовується ними на рухоме дзеркало 10, що спрямовує його на об'єкт (КС). Завдяки розташуванню рухомого дзеркала 10 в тіні радіаційного захисту 11 радіаційно-чутливе обладнання системи наведення не потребує додаткового захисту від випромінювання ядерного реактора, що знижує масу всієї системи і підвищує її надійність. Необхідна потужність лазера та тривалість впливу лазерного променю визначається з ймовірних розмірів і густини матеріалу об'єкту (КС). 1 UA 116671 U 5 Для всіх наступних циклів знищення об'єкта (КС) або його відхилення зі своєї траєкторії робота пристрою, що пропонується, аналогічна. Джерело інформації: 1. Заявка № 201611260 Україна МПК В 64 G 9/00. Космический аппарат для очистки космического пространства от мусора // Левтеров A.I. - Заявл. 07.11.16. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Космічний апарат для утилізації космічного сміття, що містить енергетичну установку, що виконана у вигляді ядерного реактора з тіньовим радіаційним захистом, рухову установку для маневрування і корекції орбіти, систему виявлення об'єктів (КС), що підлягають знищенню, пристрій генерації та направленої передачі енергії, виконаний у вигляді лазера з ядерним накачуванням та системою охолодження і вбудованого у ядерний реактор, оптичний коліматор для отримання паралельних лазерних променів, який розташовується на виході лазерної кювети, систему направленої передачі енергії, що виконана у вигляді рухомих і не рухомих дзеркал, причому рухоме дзеркало розміщується у тіні радіаційного захисту ядерного реактора, який відрізняється тим, що додатково введено блок спектрографічних досліджень. 2 UA 116671 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
