Різьбове з’єднання

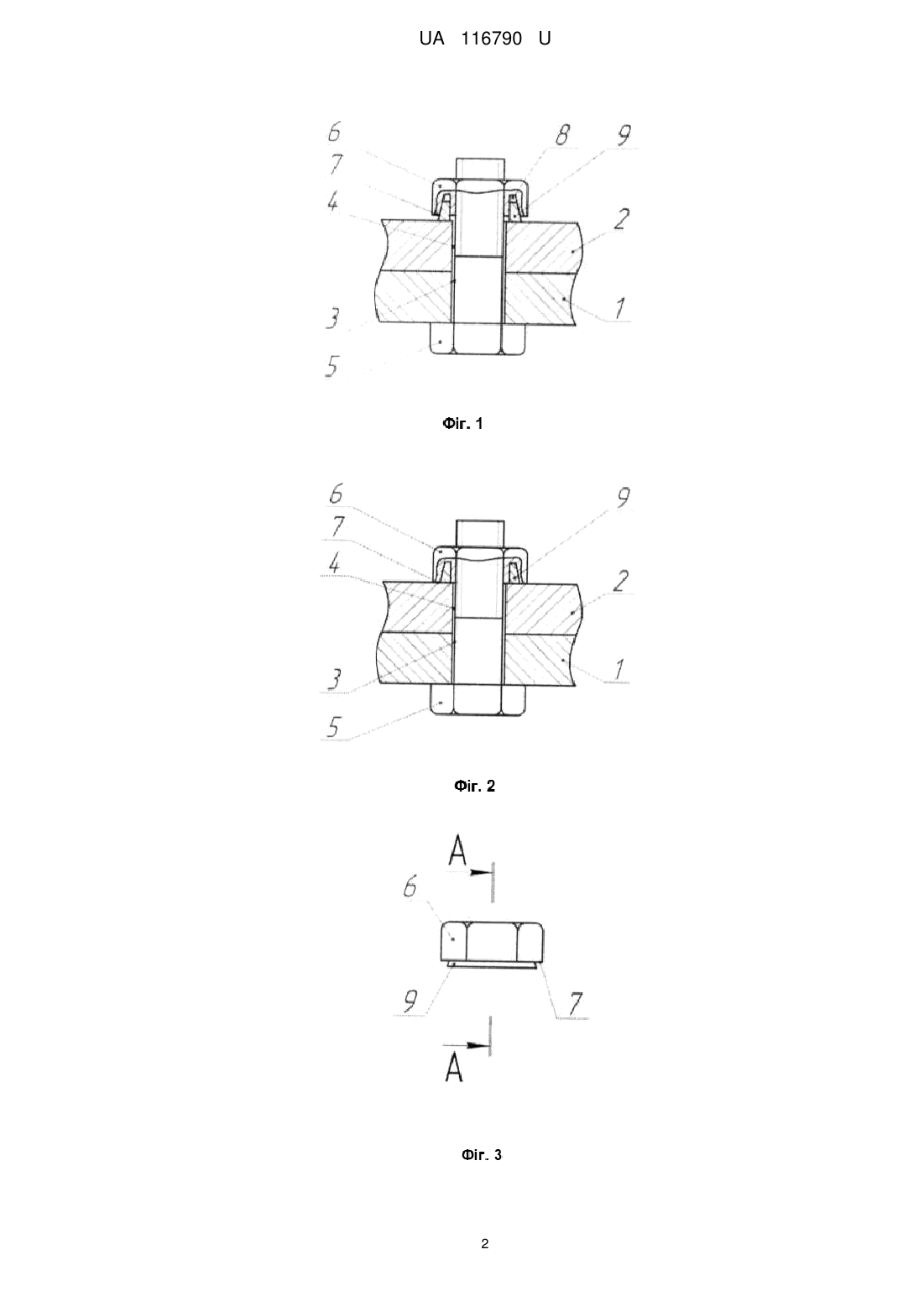

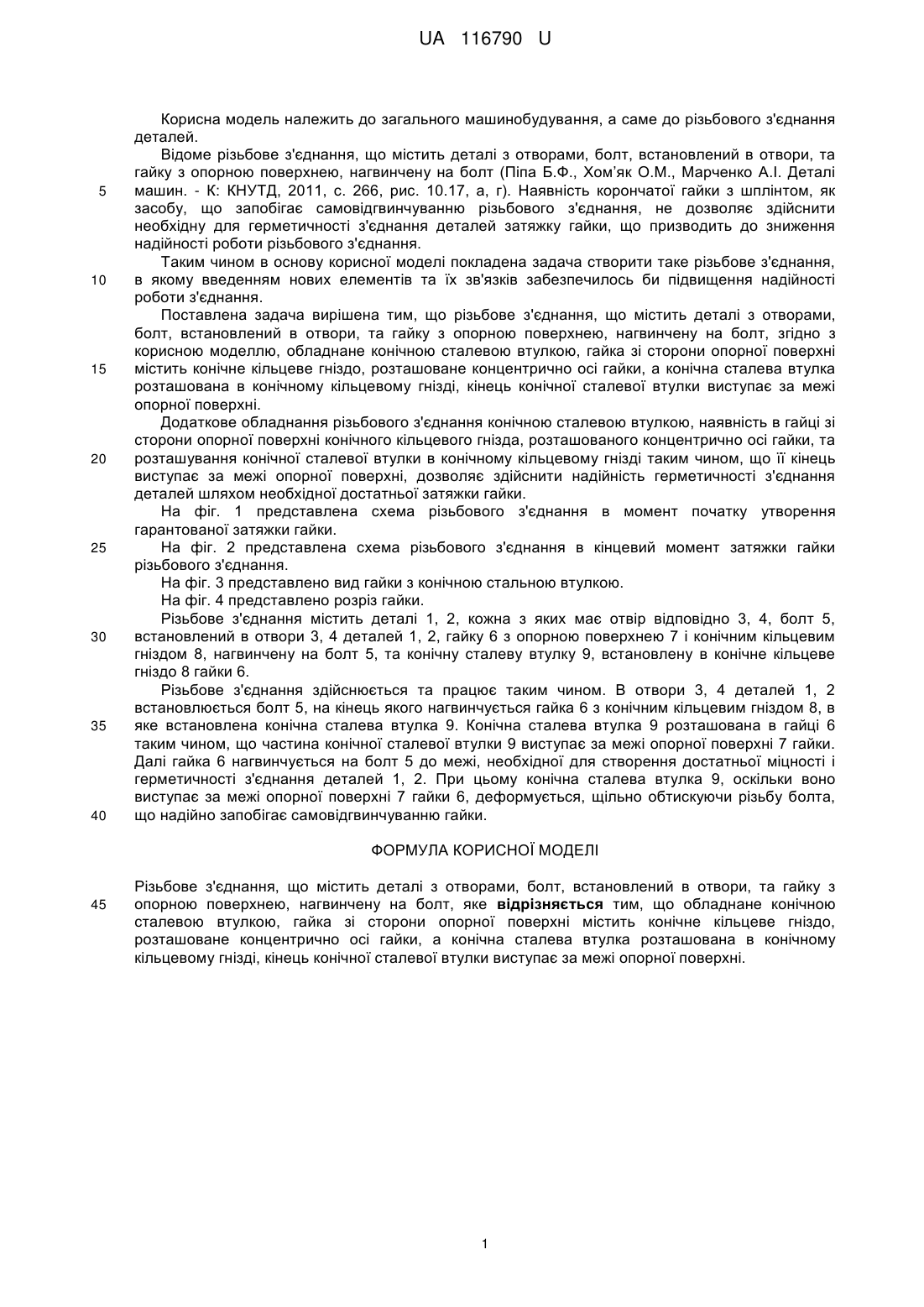

Реферат: Різьбове з'єднання містить деталі з отворами, болт, встановлений в отвори, та гайку з опорною поверхнею, нагвинчену на болт. Воно обладнане конічною сталевою втулкою, гайка зі сторони опорної поверхні містить конічне кільцеве гніздо, розташоване концентрично осі гайки, а конічна сталева втулка розташована в конічному кільцевому гнізді, кінець конічної сталевої втулки виступає за межі опорної поверхні. UA 116790 U (54) РІЗЬБОВЕ З'ЄДНАННЯ UA 116790 U UA 116790 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до різьбового з'єднання деталей. Відоме різьбове з'єднання, що містить деталі з отворами, болт, встановлений в отвори, та гайку з опорною поверхнею, нагвинчену на болт (Піпа Б.Ф., Хом’як О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 266, рис. 10.17, а, г). Наявність корончатої гайки з шплінтом, як засобу, що запобігає самовідгвинчуванню різьбового з'єднання, не дозволяє здійснити необхідну для герметичності з'єднання деталей затяжку гайки, що призводить до зниження надійності роботи різьбового з'єднання. Таким чином в основу корисної моделі покладена задача створити таке різьбове з'єднання, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення надійності роботи з'єднання. Поставлена задача вирішена тим, що різьбове з'єднання, що містить деталі з отворами, болт, встановлений в отвори, та гайку з опорною поверхнею, нагвинчену на болт, згідно з корисною моделлю, обладнане конічною сталевою втулкою, гайка зі сторони опорної поверхні містить конічне кільцеве гніздо, розташоване концентрично осі гайки, а конічна сталева втулка розташована в конічному кільцевому гнізді, кінець конічної сталевої втулки виступає за межі опорної поверхні. Додаткове обладнання різьбового з'єднання конічною сталевою втулкою, наявність в гайці зі сторони опорної поверхні конічного кільцевого гнізда, розташованого концентрично осі гайки, та розташування конічної сталевої втулки в конічному кільцевому гнізді таким чином, що її кінець виступає за межі опорної поверхні, дозволяє здійснити надійність герметичності з'єднання деталей шляхом необхідної достатньої затяжки гайки. На фіг. 1 представлена схема різьбового з'єднання в момент початку утворення гарантованої затяжки гайки. На фіг. 2 представлена схема різьбового з'єднання в кінцевий момент затяжки гайки різьбового з'єднання. На фіг. 3 представлено вид гайки з конічною стальною втулкою. На фіг. 4 представлено розріз гайки. Різьбове з'єднання містить деталі 1, 2, кожна з яких має отвір відповідно 3, 4, болт 5, встановлений в отвори 3, 4 деталей 1, 2, гайку 6 з опорною поверхнею 7 і конічним кільцевим гніздом 8, нагвинчену на болт 5, та конічну сталеву втулку 9, встановлену в конічне кільцеве гніздо 8 гайки 6. Різьбове з'єднання здійснюється та працює таким чином. В отвори 3, 4 деталей 1, 2 встановлюється болт 5, на кінець якого нагвинчується гайка 6 з конічним кільцевим гніздом 8, в яке встановлена конічна сталева втулка 9. Конічна сталева втулка 9 розташована в гайці 6 таким чином, що частина конічної сталевої втулки 9 виступає за межі опорної поверхні 7 гайки. Далі гайка 6 нагвинчується на болт 5 до межі, необхідної для створення достатньої міцності і герметичності з'єднання деталей 1, 2. При цьому конічна сталева втулка 9, оскільки воно виступає за межі опорної поверхні 7 гайки 6, деформується, щільно обтискуючи різьбу болта, що надійно запобігає самовідгвинчуванню гайки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Різьбове з'єднання, що містить деталі з отворами, болт, встановлений в отвори, та гайку з опорною поверхнею, нагвинчену на болт, яке відрізняється тим, що обладнане конічною сталевою втулкою, гайка зі сторони опорної поверхні містить конічне кільцеве гніздо, розташоване концентрично осі гайки, а конічна сталева втулка розташована в конічному кільцевому гнізді, кінець конічної сталевої втулки виступає за межі опорної поверхні. 1 UA 116790 U 2 UA 116790 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
