Привід в’язальної машини

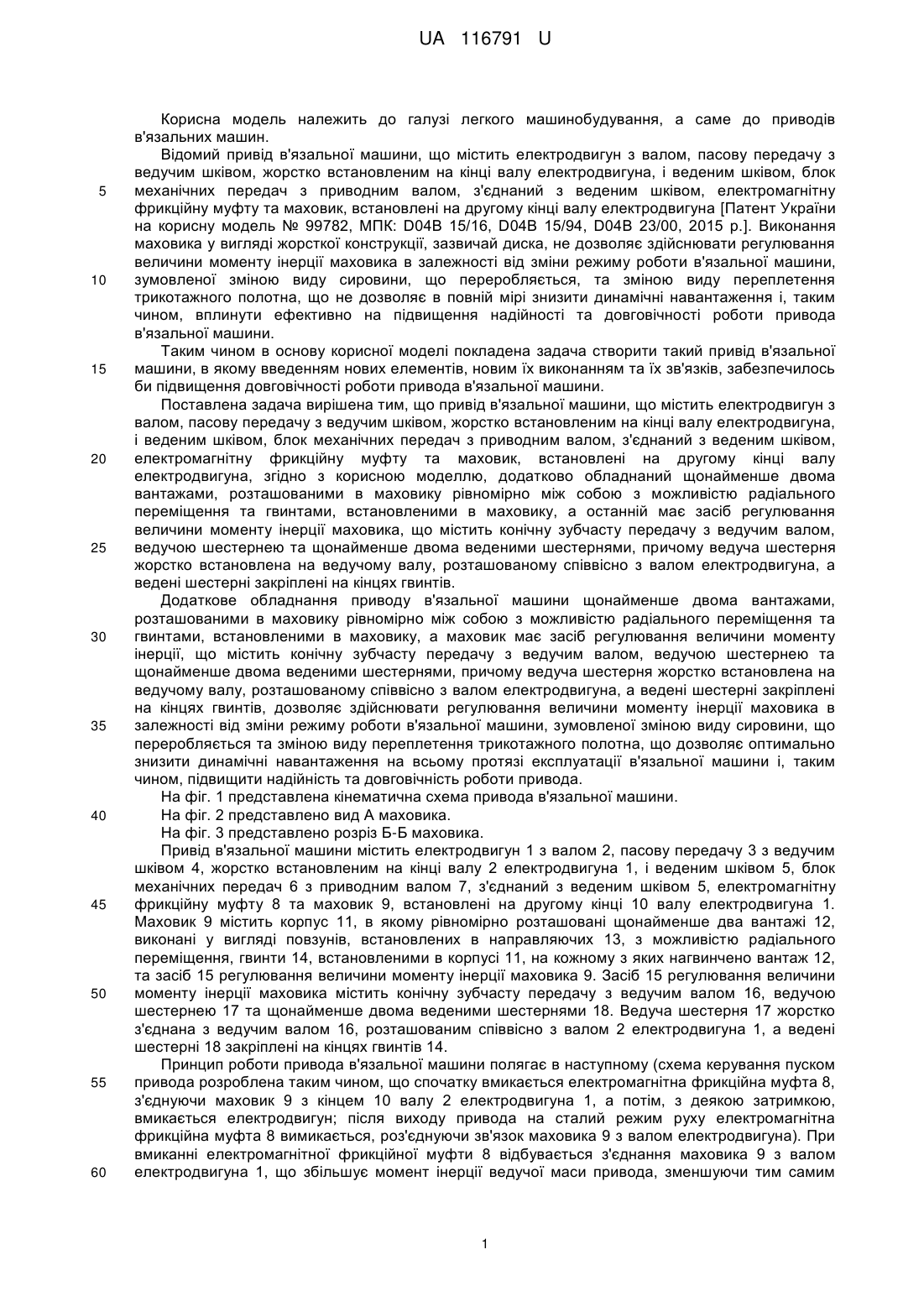

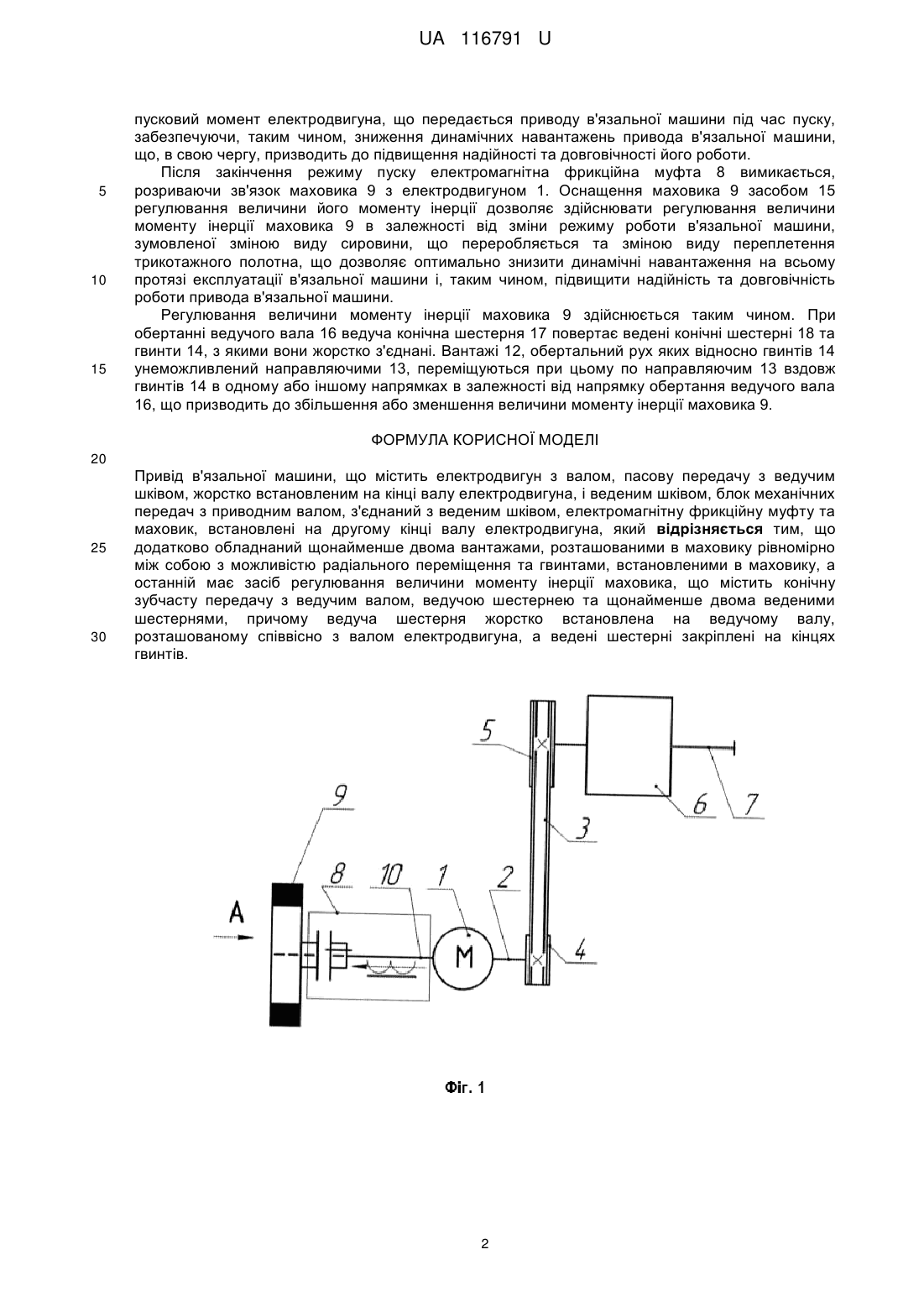

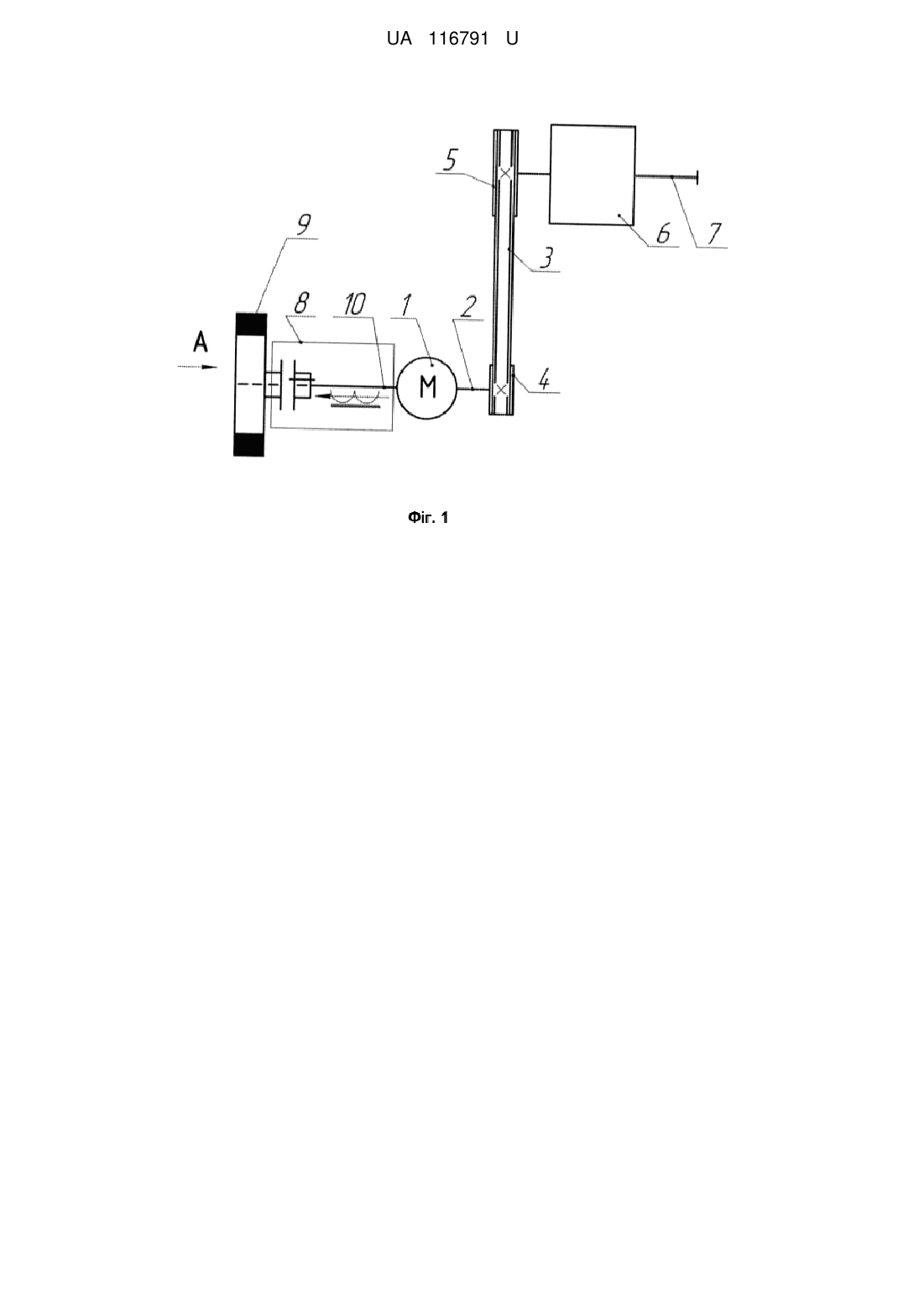

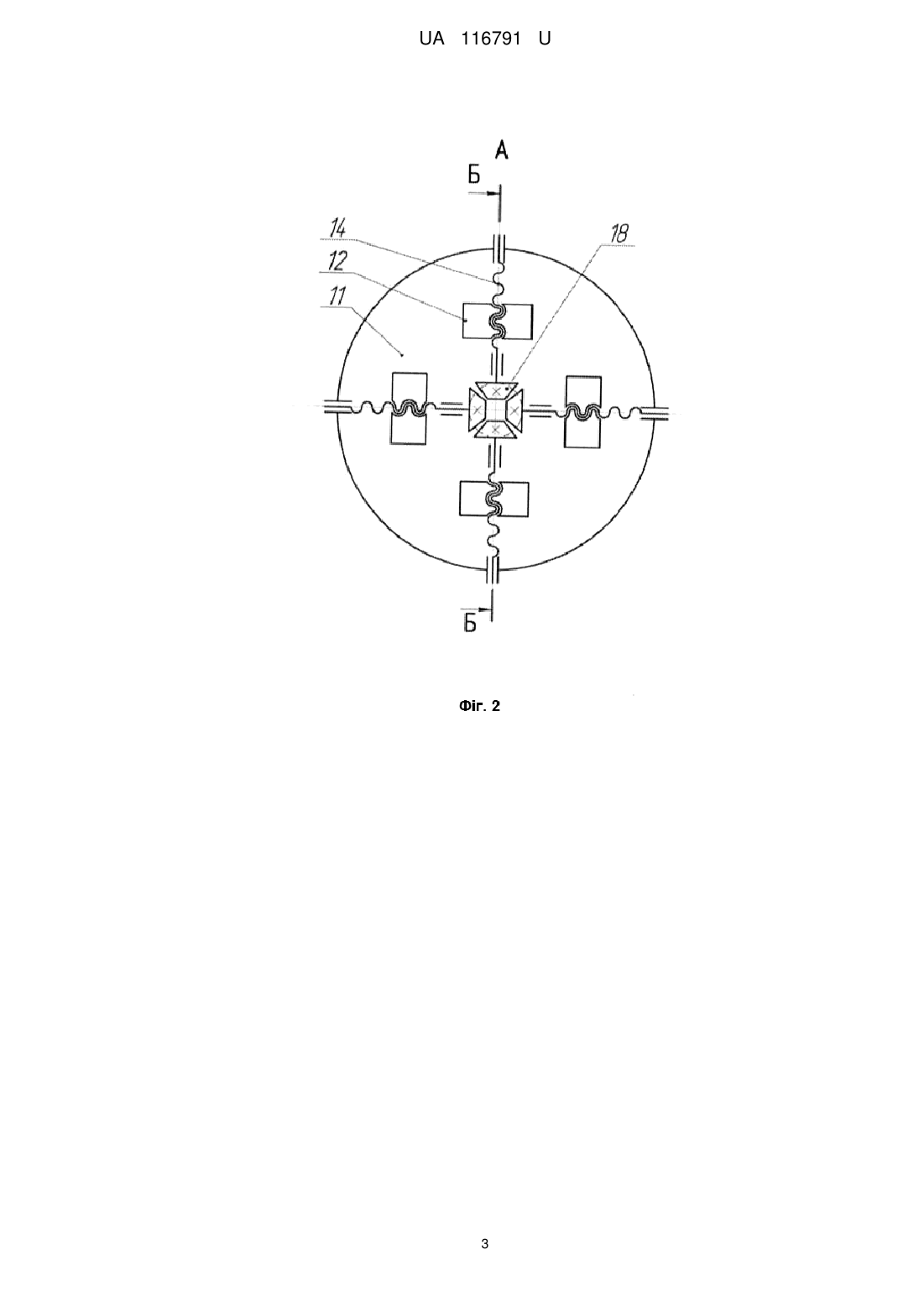

Реферат: Привід в'язальної машини містить електродвигун з валом, пасову передачу з ведучим шківом, жорстко встановленим на кінці валу електродвигуна, і веденим шківом, блок механічних передач з приводним валом, з'єднаний з веденим шківом, електромагнітну фрикційну муфту та маховик, встановлені на другому кінці валу електродвигуна. Він додатково обладнаний щонайменше двома вантажами, розташованими в маховику рівномірно між собою з можливістю радіального переміщення та гвинтами, встановленими в маховику, а останній має засіб регулювання величини моменту інерції маховика, що містить конічну зубчасту передачу з ведучим валом, ведучою шестернею та щонайменше двома веденими шестернями, причому ведуча шестерня жорстко встановлена на ведучому валу, розташованому співвісно з валом електродвигуна, а ведені шестерні закріплені на кінцях гвинтів. UA 116791 U (54) ПРИВІД В'ЯЗАЛЬНОЇ МАШИНИ UA 116791 U UA 116791 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкого машинобудування, а саме до приводів в'язальних машин. Відомий привід в'язальної машини, що містить електродвигун з валом, пасову передачу з ведучим шківом, жорстко встановленим на кінці валу електродвигуна, і веденим шківом, блок механічних передач з приводним валом, з'єднаний з веденим шківом, електромагнітну фрикційну муфту та маховик, встановлені на другому кінці валу електродвигуна [Патент України на корисну модель № 99782, МПК: D04В 15/16, D04В 15/94, D04В 23/00, 2015 p.]. Виконання маховика у вигляді жорсткої конструкції, зазвичай диска, не дозволяє здійснювати регулювання величини моменту інерції маховика в залежності від зміни режиму роботи в'язальної машини, зумовленої зміною виду сировини, що переробляється, та зміною виду переплетення трикотажного полотна, що не дозволяє в повній мірі знизити динамічні навантаження і, таким чином, вплинути ефективно на підвищення надійності та довговічності роботи привода в'язальної машини. Таким чином в основу корисної моделі покладена задача створити такий привід в'язальної машини, в якому введенням нових елементів, новим їх виконанням та їх зв'язків, забезпечилось би підвищення довговічності роботи привода в'язальної машини. Поставлена задача вирішена тим, що привід в'язальної машини, що містить електродвигун з валом, пасову передачу з ведучим шківом, жорстко встановленим на кінці валу електродвигуна, і веденим шківом, блок механічних передач з приводним валом, з'єднаний з веденим шківом, електромагнітну фрикційну муфту та маховик, встановлені на другому кінці валу електродвигуна, згідно з корисною моделлю, додатково обладнаний щонайменше двома вантажами, розташованими в маховику рівномірно між собою з можливістю радіального переміщення та гвинтами, встановленими в маховику, а останній має засіб регулювання величини моменту інерції маховика, що містить конічну зубчасту передачу з ведучим валом, ведучою шестернею та щонайменше двома веденими шестернями, причому ведуча шестерня жорстко встановлена на ведучому валу, розташованому співвісно з валом електродвигуна, а ведені шестерні закріплені на кінцях гвинтів. Додаткове обладнання приводу в'язальної машини щонайменше двома вантажами, розташованими в маховику рівномірно між собою з можливістю радіального переміщення та гвинтами, встановленими в маховику, а маховик має засіб регулювання величини моменту інерції, що містить конічну зубчасту передачу з ведучим валом, ведучою шестернею та щонайменше двома веденими шестернями, причому ведуча шестерня жорстко встановлена на ведучому валу, розташованому співвісно з валом електродвигуна, а ведені шестерні закріплені на кінцях гвинтів, дозволяє здійснювати регулювання величини моменту інерції маховика в залежності від зміни режиму роботи в'язальної машини, зумовленої зміною виду сировини, що переробляється та зміною виду переплетення трикотажного полотна, що дозволяє оптимально знизити динамічні навантаження на всьому протязі експлуатації в'язальної машини і, таким чином, підвищити надійність та довговічність роботи привода. На фіг. 1 представлена кінематична схема привода в'язальної машини. На фіг. 2 представлено вид А маховика. На фіг. 3 представлено розріз Б-Б маховика. Привід в'язальної машини містить електродвигун 1 з валом 2, пасову передачу 3 з ведучим шківом 4, жорстко встановленим на кінці валу 2 електродвигуна 1, і веденим шківом 5, блок механічних передач 6 з приводним валом 7, з'єднаний з веденим шківом 5, електромагнітну фрикційну муфту 8 та маховик 9, встановлені на другому кінці10 валу електродвигуна 1. Маховик 9 містить корпус 11, в якому рівномірно розташовані щонайменше два вантажі 12, виконані у вигляді повзунів, встановлених в направляючих 13, з можливістю радіального переміщення, гвинти 14, встановленими в корпусі 11, на кожному з яких нагвинчено вантаж 12, та засіб 15 регулювання величини моменту інерції маховика 9. Засіб 15 регулювання величини моменту інерції маховика містить конічну зубчасту передачу з ведучим валом 16, ведучою шестернею 17 та щонайменше двома веденими шестернями 18. Ведуча шестерня 17 жорстко з'єднана з ведучим валом 16, розташованим співвісно з валом 2 електродвигуна 1, а ведені шестерні 18 закріплені на кінцях гвинтів 14. Принцип роботи привода в'язальної машини полягає в наступному (схема керування пуском привода розроблена таким чином, що спочатку вмикається електромагнітна фрикційна муфта 8, з'єднуючи маховик 9 з кінцем 10 валу 2 електродвигуна 1, а потім, з деякою затримкою, вмикається електродвигун; після виходу привода на сталий режим руху електромагнітна фрикційна муфта 8 вимикається, роз'єднуючи зв'язок маховика 9 з валом електродвигуна). При вмиканні електромагнітної фрикційної муфти 8 відбувається з'єднання маховика 9 з валом електродвигуна 1, що збільшує момент інерції ведучої маси привода, зменшуючи тим самим 1 UA 116791 U 5 10 15 пусковий момент електродвигуна, що передається приводу в'язальної машини під час пуску, забезпечуючи, таким чином, зниження динамічних навантажень привода в'язальної машини, що, в свою чергу, призводить до підвищення надійності та довговічності його роботи. Після закінчення режиму пуску електромагнітна фрикційна муфта 8 вимикається, розриваючи зв'язок маховика 9 з електродвигуном 1. Оснащення маховика 9 засобом 15 регулювання величини його моменту інерції дозволяє здійснювати регулювання величини моменту інерції маховика 9 в залежності від зміни режиму роботи в'язальної машини, зумовленої зміною виду сировини, що переробляється та зміною виду переплетення трикотажного полотна, що дозволяє оптимально знизити динамічні навантаження на всьому протязі експлуатації в'язальної машини і, таким чином, підвищити надійність та довговічність роботи привода в'язальної машини. Регулювання величини моменту інерції маховика 9 здійснюється таким чином. При обертанні ведучого вала 16 ведуча конічна шестерня 17 повертає ведені конічні шестерні 18 та гвинти 14, з якими вони жорстко з'єднані. Вантажі 12, обертальний рух яких відносно гвинтів 14 унеможливлений направляючими 13, переміщуються при цьому по направляючим 13 вздовж гвинтів 14 в одному або іншому напрямках в залежності від напрямку обертання ведучого вала 16, що призводить до збільшення або зменшення величини моменту інерції маховика 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Привід в'язальної машини, що містить електродвигун з валом, пасову передачу з ведучим шківом, жорстко встановленим на кінці валу електродвигуна, і веденим шківом, блок механічних передач з приводним валом, з'єднаний з веденим шківом, електромагнітну фрикційну муфту та маховик, встановлені на другому кінці валу електродвигуна, який відрізняється тим, що додатково обладнаний щонайменше двома вантажами, розташованими в маховику рівномірно між собою з можливістю радіального переміщення та гвинтами, встановленими в маховику, а останній має засіб регулювання величини моменту інерції маховика, що містить конічну зубчасту передачу з ведучим валом, ведучою шестернею та щонайменше двома веденими шестернями, причому ведуча шестерня жорстко встановлена на ведучому валу, розташованому співвісно з валом електродвигуна, а ведені шестерні закріплені на кінцях гвинтів. 2 UA 116791 U 3 UA 116791 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
