Бронежилет

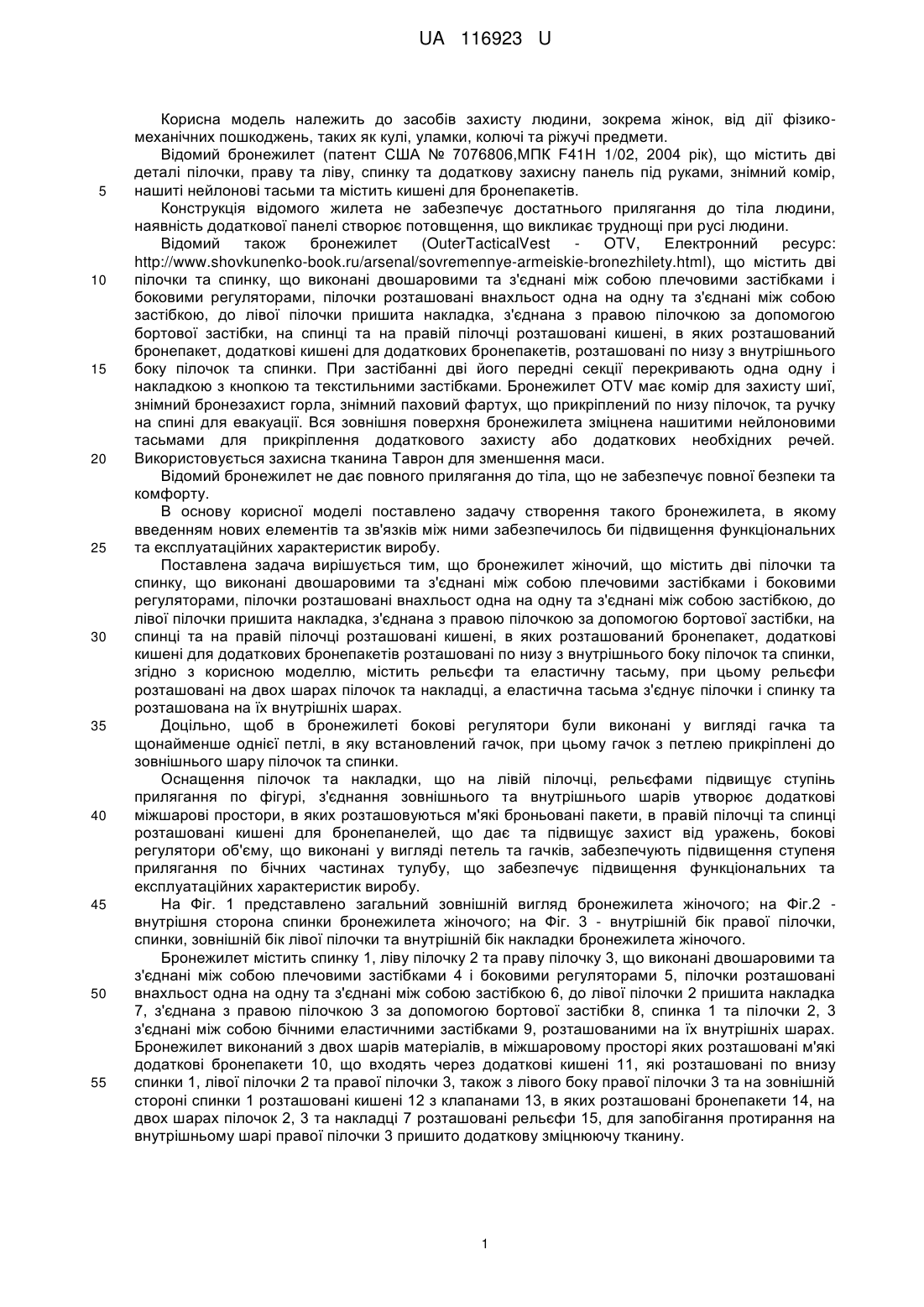

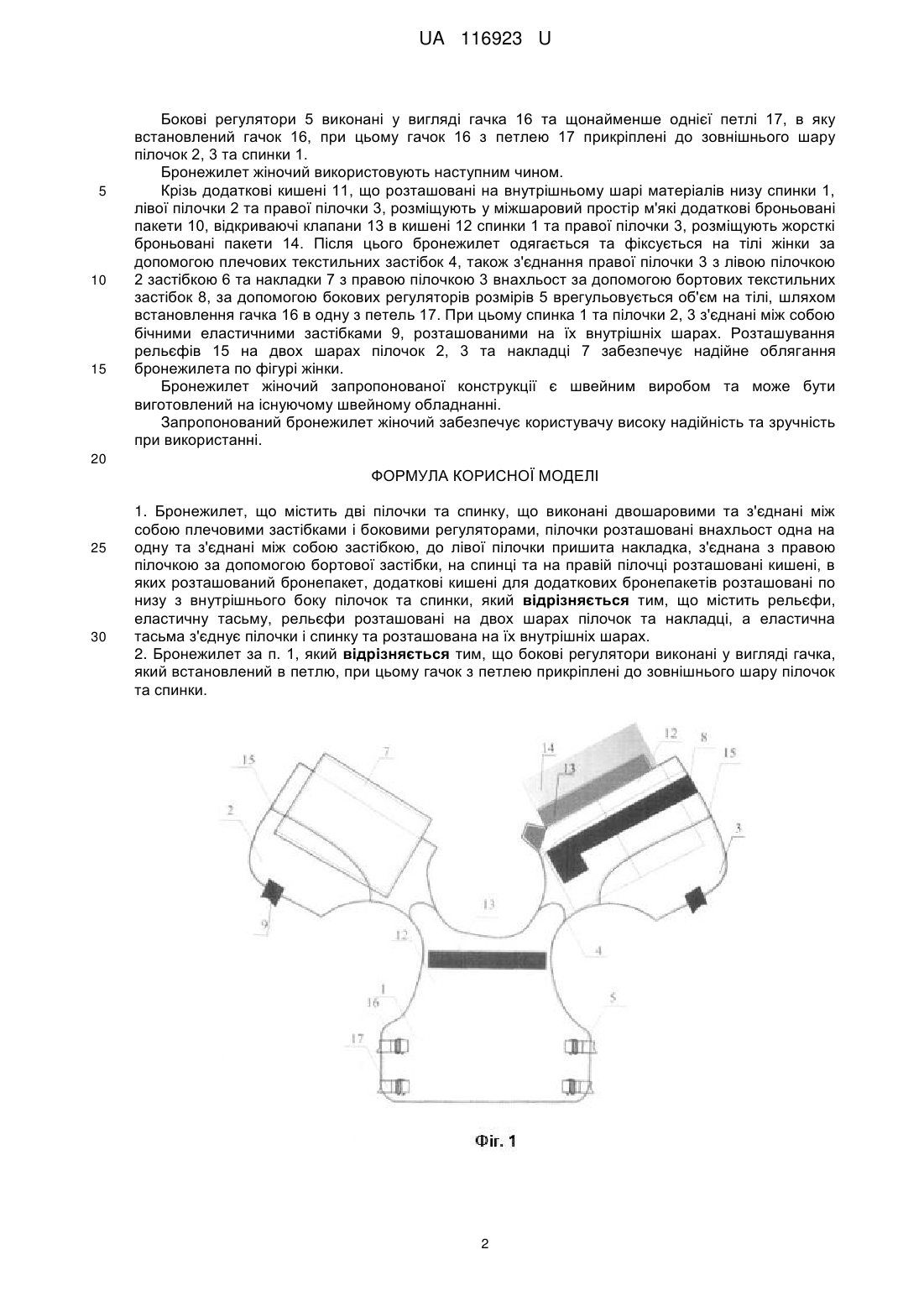

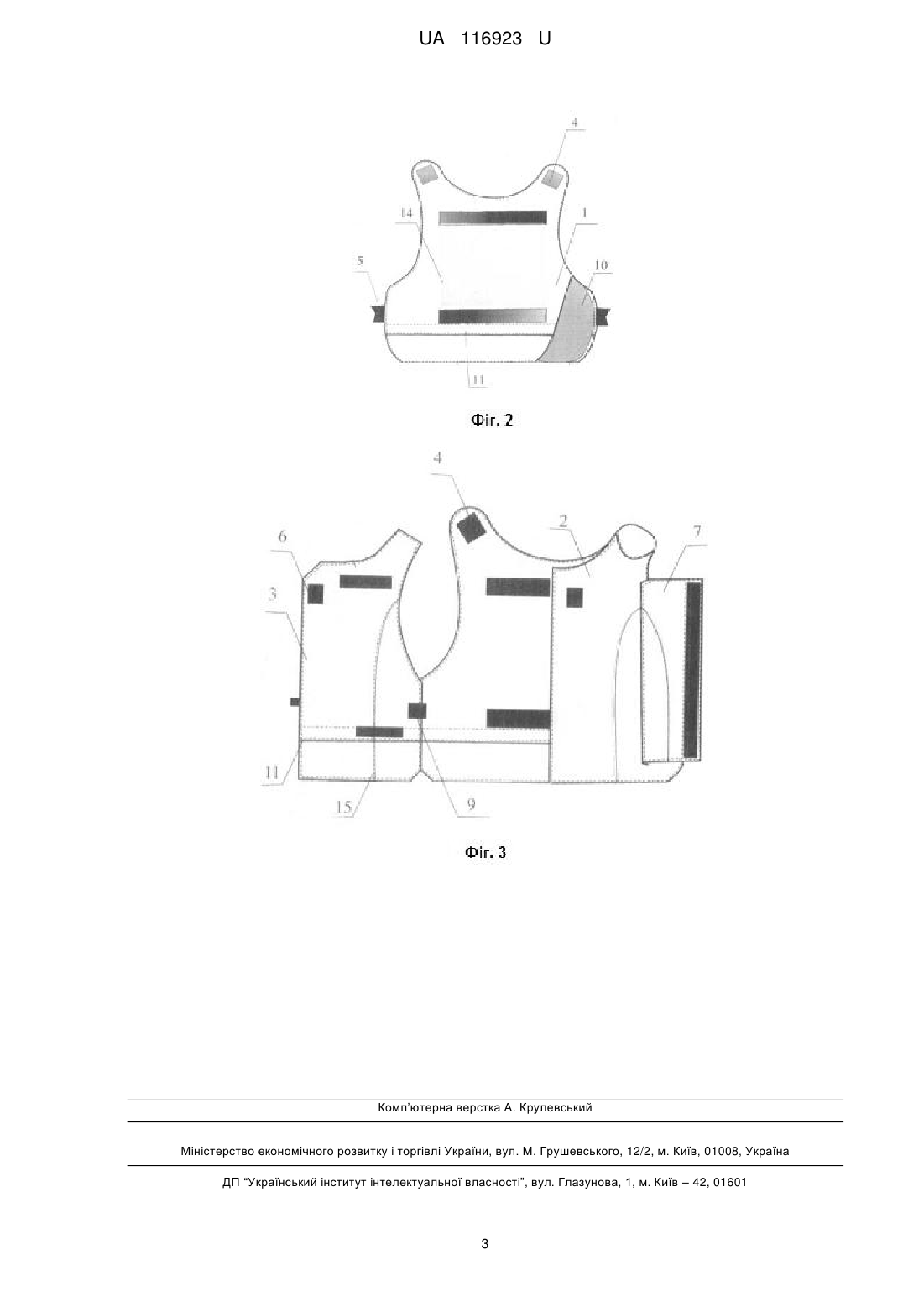

Реферат: Бронежилет містить дві пілочки та спинку, що виконані двошаровими та з'єднані між собою плечовими застібками і боковими регуляторами, пілочки розташовані внахльост одна на одну та з'єднані між собою застібкою, до лівої пілочки пришита накладка, з'єднана з правою пілочкою за допомогою бортової застібки, на спинці та на правій пілочці розташовані кишені, в яких розташований бронепакет, додаткові кишені для додаткових бронепакетів розташовані по низу з внутрішнього боку пілочок та спинки. Додатково містить рельєфи, еластичну тасьму. Рельєфи розташовують на двох шарах пілочок та накладці. Еластична тасьма з'єднує пілочки і спинку та розташована на їх внутрішніх шарах. UA 116923 U (54) БРОНЕЖИЛЕТ UA 116923 U UA 116923 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів захисту людини, зокрема жінок, від дії фізикомеханічних пошкоджень, таких як кулі, уламки, колючі та ріжучі предмети. Відомий бронежилет (патент США № 7076806,МПК F41H 1/02, 2004 рік), що містить дві деталі пілочки, праву та ліву, спинку та додаткову захисну панель під руками, знімний комір, нашиті нейлонові тасьми та містить кишені для бронепакетів. Конструкція відомого жилета не забезпечує достатнього прилягання до тіла людини, наявність додаткової панелі створює потовщення, що викликає труднощі при русі людини. Відомий також бронежилет (OuterTacticalVest OTV, Електронний ресурс: http://www.shovkunenko-book.ru/arsenal/sovremennye-armeiskie-bronezhilety.html), щo містить дві пілочки та спинку, що виконані двошаровими та з'єднані між собою плечовими застібками і боковими регуляторами, пілочки розташовані внахльост одна на одну та з'єднані між собою застібкою, до лівої пілочки пришита накладка, з'єднана з правою пілочкою за допомогою бортової застібки, на спинці та на правій пілочці розташовані кишені, в яких розташований бронепакет, додаткові кишені для додаткових бронепакетів, розташовані по низу з внутрішнього боку пілочок та спинки. При застібанні дві його передні секції перекривають одна одну і накладкою з кнопкою та текстильними застібками. Бронежилет OTV має комір для захисту шиї, знімний бронезахист горла, знімний паховий фартух, що прикріплений по низу пілочок, та ручку на спині для евакуації. Вся зовнішня поверхня бронежилета зміцнена нашитими нейлоновими тасьмами для прикріплення додаткового захисту або додаткових необхідних речей. Використовується захисна тканина Таврон для зменшення маси. Відомий бронежилет не дає повного прилягання до тіла, що не забезпечує повної безпеки та комфорту. В основу корисної моделі поставлено задачу створення такого бронежилета, в якому введенням нових елементів та зв'язків між ними забезпечилось би підвищення функціональних та експлуатаційних характеристик виробу. Поставлена задача вирішується тим, що бронежилет жіночий, що містить дві пілочки та спинку, що виконані двошаровими та з'єднані між собою плечовими застібками і боковими регуляторами, пілочки розташовані внахльост одна на одну та з'єднані між собою застібкою, до лівої пілочки пришита накладка, з'єднана з правою пілочкою за допомогою бортової застібки, на спинці та на правій пілочці розташовані кишені, в яких розташований бронепакет, додаткові кишені для додаткових бронепакетів розташовані по низу з внутрішнього боку пілочок та спинки, згідно з корисною моделлю, містить рельєфи та еластичну тасьму, при цьому рельєфи розташовані на двох шарах пілочок та накладці, а еластична тасьма з'єднує пілочки і спинку та розташована на їх внутрішніх шарах. Доцільно, щоб в бронежилеті бокові регулятори були виконані у вигляді гачка та щонайменше однієї петлі, в яку встановлений гачок, при цьому гачок з петлею прикріплені до зовнішнього шару пілочок та спинки. Оснащення пілочок та накладки, що на лівій пілочці, рельєфами підвищує ступінь прилягання по фігурі, з'єднання зовнішнього та внутрішнього шарів утворює додаткові міжшарові простори, в яких розташовуються м'які броньовані пакети, в правій пілочці та спинці розташовані кишені для бронепанелей, що дає та підвищує захист від уражень, бокові регулятори об'єму, що виконані у вигляді петель та гачків, забезпечують підвищення ступеня прилягання по бічних частинах тулубу, що забезпечує підвищення функціональних та експлуатаційних характеристик виробу. На Фіг. 1 представлено загальний зовнішній вигляд бронежилета жіночого; на Фіг.2 внутрішня сторона спинки бронежилета жіночого; на Фіг. 3 - внутрішній бік правої пілочки, спинки, зовнішній бік лівої пілочки та внутрішній бік накладки бронежилета жіночого. Бронежилет міститьспинку 1, ліву пілочку 2 та праву пілочку 3, що виконані двошаровими та з'єднані між собою плечовими застібками 4 і боковими регуляторами 5, пілочки розташовані внахльост одна на одну та з'єднані між собою застібкою 6, до лівої пілочки 2 пришита накладка 7, з'єднана з правою пілочкою 3 за допомогою бортової застібки 8, спинка 1 та пілочки 2, 3 з'єднані між собою бічними еластичними застібками 9, розташованими на їх внутрішніх шарах. Бронежилет виконаний з двох шарів матеріалів, в міжшаровому просторі яких розташовані м'які додаткові бронепакети 10, що входять через додаткові кишені 11, які розташовані по внизу спинки 1, лівої пілочки 2 та правої пілочки 3, також з лівого боку правої пілочки 3 та на зовнішній стороні спинки 1 розташовані кишені 12 з клапанами 13, в яких розташовані бронепакети 14, на двох шарах пілочок 2, 3 та накладці 7 розташовані рельєфи 15, для запобігання протирання на внутрішньому шарі правої пілочки 3 пришито додаткову зміцнюючу тканину. 1 UA 116923 U 5 10 15 Бокові регулятори 5 виконані у вигляді гачка 16 та щонайменше однієї петлі 17, в яку встановлений гачок 16, при цьому гачок 16 з петлею 17 прикріплені до зовнішнього шару пілочок 2, 3 та спинки 1. Бронежилет жіночий використовують наступним чином. Крізь додаткові кишені 11, що розташовані на внутрішньому шарі матеріалів низу спинки 1, лівої пілочки 2 та правої пілочки 3, розміщують у міжшаровий простір м'які додаткові броньовані пакети 10, відкриваючі клапани 13 в кишені 12 спинки 1 та правої пілочки 3, розміщують жорсткі броньовані пакети 14. Після цього бронежилет одягається та фіксується на тілі жінки за допомогою плечових текстильних застібок 4, також з'єднання правої пілочки 3 з лівою пілочкою 2 застібкою 6 та накладки 7 з правою пілочкою 3 внахльост за допомогою бортових текстильних застібок 8, за допомогою бокових регуляторів розмірів 5 врегульовується об'єм на тілі, шляхом встановлення гачка 16 в одну з петель 17. При цьому спинка 1 та пілочки 2, 3 з'єднані між собою бічними еластичними застібками 9, розташованими на їх внутрішніх шарах. Розташування рельєфів 15 на двох шарах пілочок 2, 3 та накладці 7 забезпечує надійне облягання бронежилета по фігурі жінки. Бронежилет жіночий запропонованої конструкції є швейним виробом та може бути виготовлений на існуючому швейному обладнанні. Запропонований бронежилет жіночий забезпечує користувачу високу надійність та зручність при використанні. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Бронежилет, що містить дві пілочки та спинку, що виконані двошаровими та з'єднані між собою плечовими застібками і боковими регуляторами, пілочки розташовані внахльост одна на одну та з'єднані між собою застібкою, до лівої пілочки пришита накладка, з'єднана з правою пілочкою за допомогою бортової застібки, на спинці та на правій пілочці розташовані кишені, в яких розташований бронепакет, додаткові кишені для додаткових бронепакетів розташовані по низу з внутрішнього боку пілочок та спинки, який відрізняється тим, що містить рельєфи, еластичну тасьму, рельєфи розташовані на двох шарах пілочок та накладці, а еластична тасьма з'єднує пілочки і спинку та розташована на їх внутрішніх шарах. 2. Бронежилет за п. 1, який відрізняється тим, що бокові регулятори виконані у вигляді гачка, який встановлений в петлю, при цьому гачок з петлею прикріплені до зовнішнього шару пілочок та спинки. 2 UA 116923 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
