Бронежилет жіночий

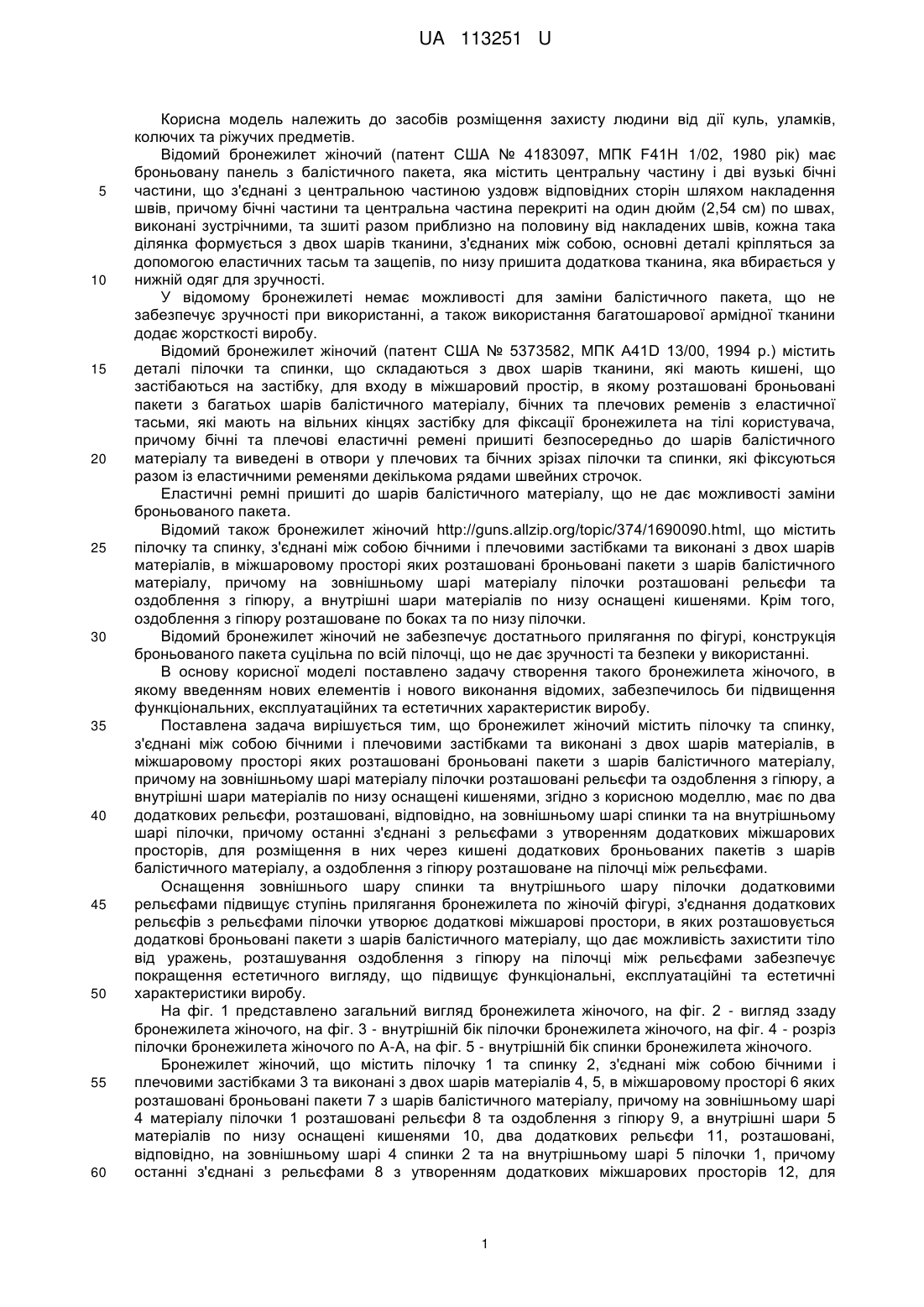

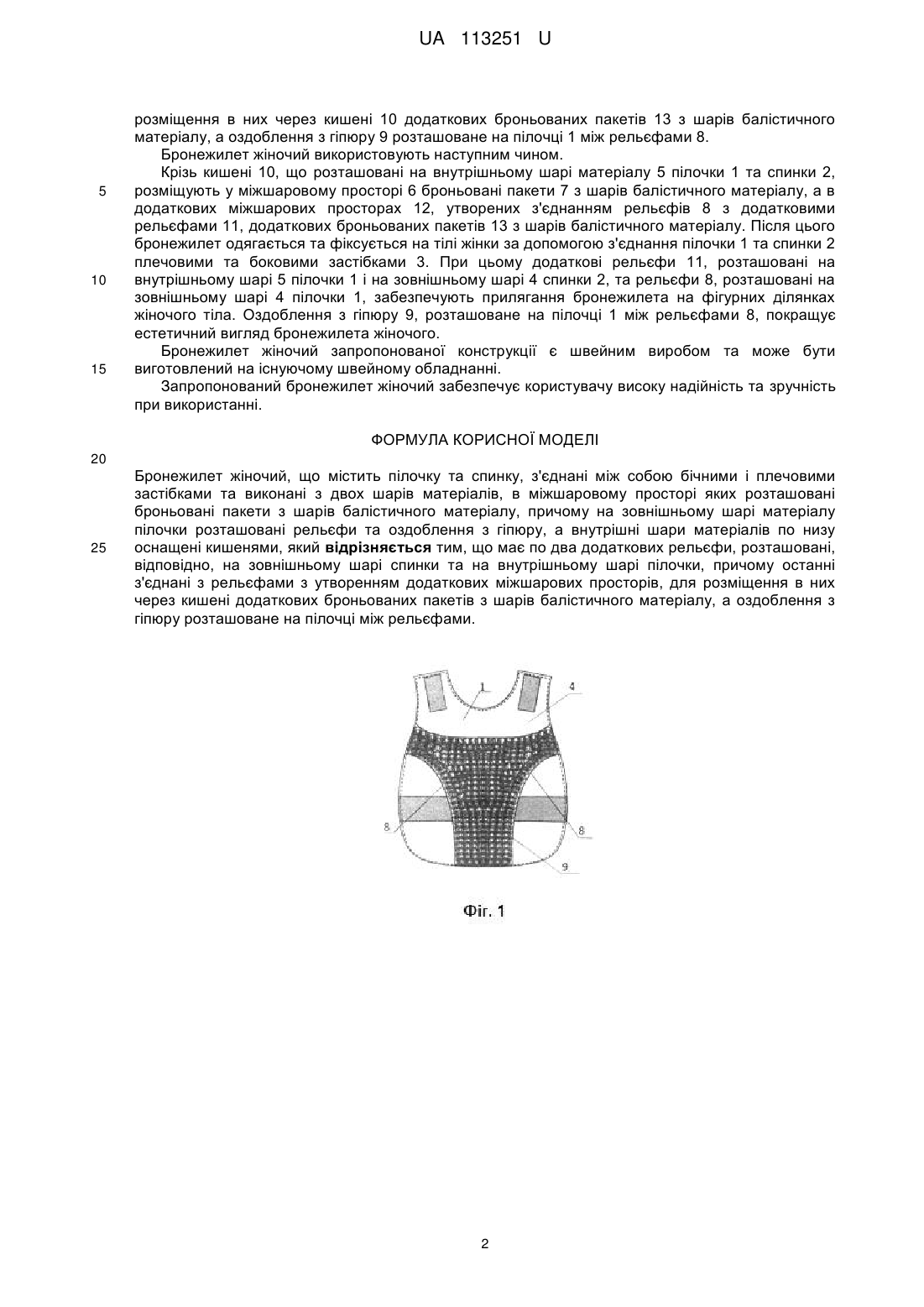

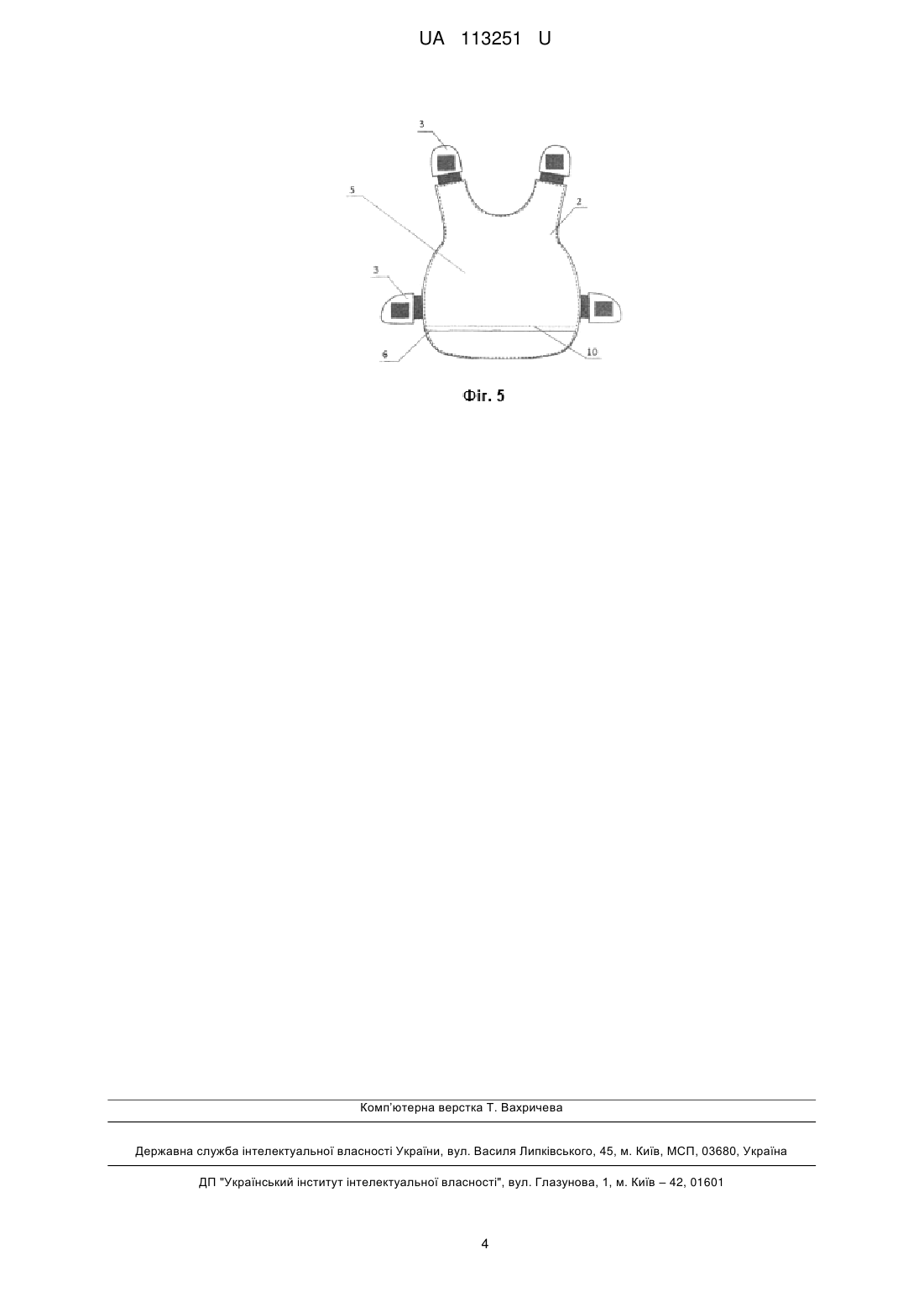

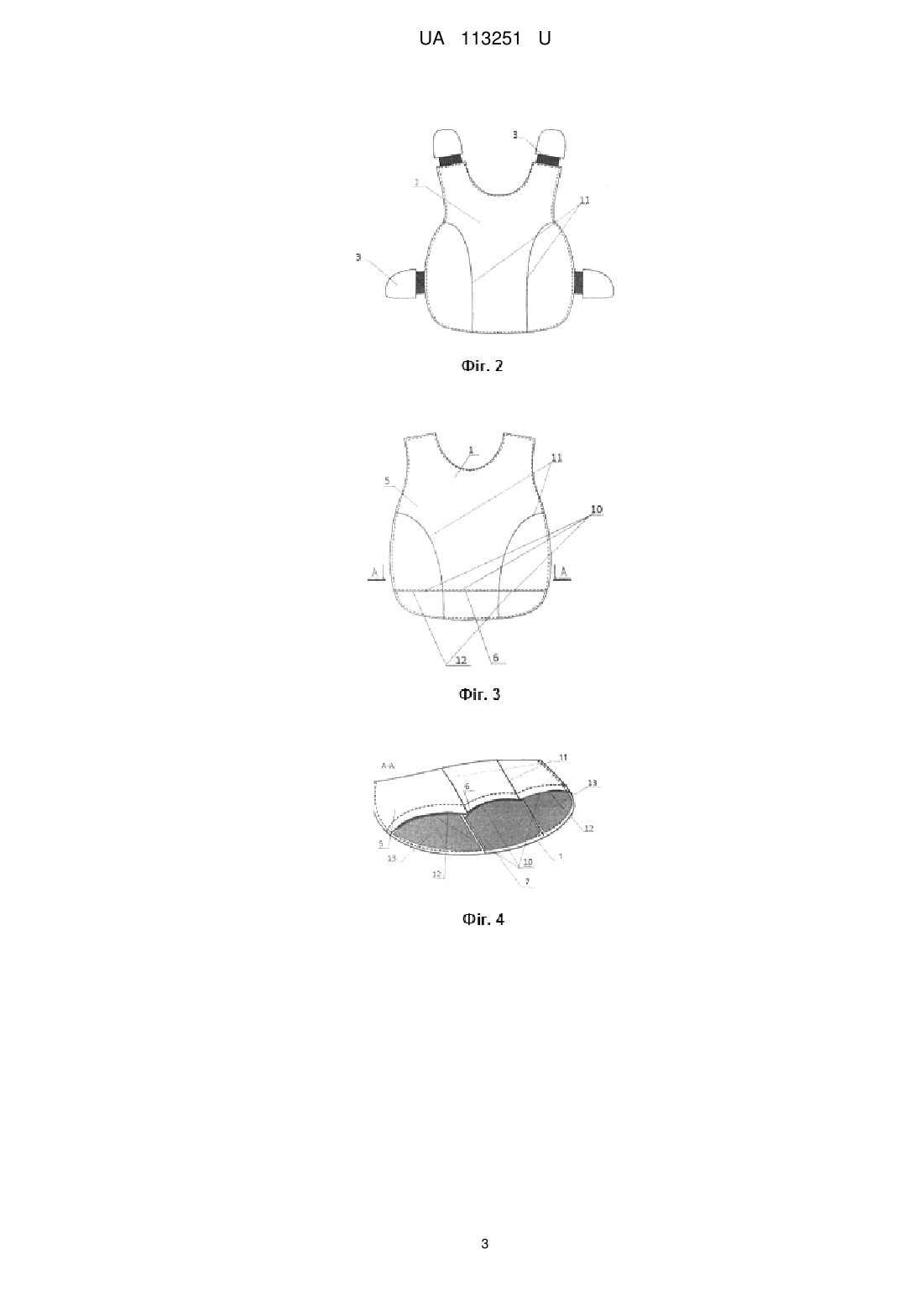

Реферат: Бронежилет жіночий, що містить пілочку та спинку, з'єднані між собою бічними і плечовими застібками та виконані з двох шарів матеріалів, в міжшаровому просторі яких розташовані броньовані пакети з шарів балістичного матеріалу, причому на зовнішньому шарі матеріалу пілочки розташовані рельєфи та оздоблення з гіпюру, а внутрішні шари матеріалів по низу оснащені кишенями, причому має по два додаткових рельєфи, розташовані, відповідно, на зовнішньому шарі спинки та на внутрішньому шарі пілочки, причому останні з'єднані з рельєфами з утворенням додаткових міжшарових просторів, для розміщення в них через кишені додаткових броньованих пакетів з шарів балістичного матеріалу, а оздоблення з гіпюру розташоване на пілочці між рельєфами. UA 113251 U (54) БРОНЕЖИЛЕТ ЖІНОЧИЙ UA 113251 U UA 113251 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів розміщення захисту людини від дії куль, уламків, колючих та ріжучих предметів. Відомий бронежилет жіночий (патент США № 4183097, МПК F41H 1/02, 1980 рік) має броньовану панель з балістичного пакета, яка містить центральну частину і дві вузькі бічні частини, що з'єднані з центральною частиною уздовж відповідних сторін шляхом накладення швів, причому бічні частини та центральна частина перекриті на один дюйм (2,54 см) по швах, виконані зустрічними, та зшиті разом приблизно на половину від накладених швів, кожна така ділянка формується з двох шарів тканини, з'єднаних між собою, основні деталі кріпляться за допомогою еластичних тасьм та защепів, по низу пришита додаткова тканина, яка вбирається у нижній одяг для зручності. У відомому бронежилеті немає можливості для заміни балістичного пакета, що не забезпечує зручності при використанні, а також використання багатошарової армідної тканини додає жорсткості виробу. Відомий бронежилет жіночий (патент США № 5373582, МПК A41D 13/00, 1994 р.) містить деталі пілочки та спинки, що складаються з двох шарів тканини, які мають кишені, що застібаються на застібку, для входу в міжшаровий простір, в якому розташовані броньовані пакети з багатьох шарів балістичного матеріалу, бічних та плечових ременів з еластичної тасьми, які мають на вільних кінцях застібку для фіксації бронежилета на тілі користувача, причому бічні та плечові еластичні ремені пришиті безпосередньо до шарів балістичного матеріалу та виведені в отвори у плечових та бічних зрізах пілочки та спинки, які фіксуються разом із еластичними ременями декількома рядами швейних строчок. Еластичні ремні пришиті до шарів балістичного матеріалу, що не дає можливості заміни броньованого пакета. Відомий також бронежилет жіночий http://guns.allzip.org/topic/374/1690090.html, що містить пілочку та спинку, з'єднані між собою бічними і плечовими застібками та виконані з двох шарів матеріалів, в міжшаровому просторі яких розташовані броньовані пакети з шарів балістичного матеріалу, причому на зовнішньому шарі матеріалу пілочки розташовані рельєфи та оздоблення з гіпюру, а внутрішні шари матеріалів по низу оснащені кишенями. Крім того, оздоблення з гіпюру розташоване по боках та по низу пілочки. Відомий бронежилет жіночий не забезпечує достатнього прилягання по фігурі, конструкція броньованого пакета суцільна по всій пілочці, що не дає зручності та безпеки у використанні. В основу корисної моделі поставлено задачу створення такого бронежилета жіночого, в якому введенням нових елементів і нового виконання відомих, забезпечилось би підвищення функціональних, експлуатаційних та естетичних характеристик виробу. Поставлена задача вирішується тим, що бронежилет жіночий містить пілочку та спинку, з'єднані між собою бічними і плечовими застібками та виконані з двох шарів матеріалів, в міжшаровому просторі яких розташовані броньовані пакети з шарів балістичного матеріалу, причому на зовнішньому шарі матеріалу пілочки розташовані рельєфи та оздоблення з гіпюру, а внутрішні шари матеріалів по низу оснащені кишенями, згідно з корисною моделлю, має по два додаткових рельєфи, розташовані, відповідно, на зовнішньому шарі спинки та на внутрішньому шарі пілочки, причому останні з'єднані з рельєфами з утворенням додаткових міжшарових просторів, для розміщення в них через кишені додаткових броньованих пакетів з шарів балістичного матеріалу, а оздоблення з гіпюру розташоване на пілочці між рельєфами. Оснащення зовнішнього шару спинки та внутрішнього шару пілочки додатковими рельєфами підвищує ступінь прилягання бронежилета по жіночій фігурі, з'єднання додаткових рельєфів з рельєфами пілочки утворює додаткові міжшарові простори, в яких розташовується додаткові броньовані пакети з шарів балістичного матеріалу, що дає можливість захистити тіло від уражень, розташування оздоблення з гіпюру на пілочці між рельєфами забезпечує покращення естетичного вигляду, що підвищує функціональні, експлуатаційні та естетичні характеристики виробу. На фіг. 1 представлено загальний вигляд бронежилета жіночого, на фіг. 2 - вигляд ззаду бронежилета жіночого, на фіг. 3 - внутрішній бік пілочки бронежилета жіночого, на фіг. 4 - розріз пілочки бронежилета жіночого по А-А, на фіг. 5 - внутрішній бік спинки бронежилета жіночого. Бронежилет жіночий, що містить пілочку 1 та спинку 2, з'єднані між собою бічними і плечовими застібками 3 та виконані з двох шарів матеріалів 4, 5, в міжшаровому просторі 6 яких розташовані броньовані пакети 7 з шарів балістичного матеріалу, причому на зовнішньому шарі 4 матеріалу пілочки 1 розташовані рельєфи 8 та оздоблення з гіпюру 9, а внутрішні шари 5 матеріалів по низу оснащені кишенями 10, два додаткових рельєфи 11, розташовані, відповідно, на зовнішньому шарі 4 спинки 2 та на внутрішньому шарі 5 пілочки 1, причому останні з'єднані з рельєфами 8 з утворенням додаткових міжшарових просторів 12, для 1 UA 113251 U 5 10 15 розміщення в них через кишені 10 додаткових броньованих пакетів 13 з шарів балістичного матеріалу, а оздоблення з гіпюру 9 розташоване на пілочці 1 між рельєфами 8. Бронежилет жіночий використовують наступним чином. Крізь кишені 10, що розташовані на внутрішньому шарі матеріалу 5 пілочки 1 та спинки 2, розміщують у міжшаровому просторі 6 броньовані пакети 7 з шарів балістичного матеріалу, а в додаткових міжшарових просторах 12, утворених з'єднанням рельєфів 8 з додатковими рельєфами 11, додаткових броньованих пакетів 13 з шарів балістичного матеріалу. Після цього бронежилет одягається та фіксується на тілі жінки за допомогою з'єднання пілочки 1 та спинки 2 плечовими та боковими застібками 3. При цьому додаткові рельєфи 11, розташовані на внутрішньому шарі 5 пілочки 1 і на зовнішньому шарі 4 спинки 2, та рельєфи 8, розташовані на зовнішньому шарі 4 пілочки 1, забезпечують прилягання бронежилета на фігурних ділянках жіночого тіла. Оздоблення з гіпюру 9, розташоване на пілочці 1 між рельєфами 8, покращує естетичний вигляд бронежилета жіночого. Бронежилет жіночий запропонованої конструкції є швейним виробом та може бути виготовлений на існуючому швейному обладнанні. Запропонований бронежилет жіночий забезпечує користувачу високу надійність та зручність при використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Бронежилет жіночий, що містить пілочку та спинку, з'єднані між собою бічними і плечовими застібками та виконані з двох шарів матеріалів, в міжшаровому просторі яких розташовані броньовані пакети з шарів балістичного матеріалу, причому на зовнішньому шарі матеріалу пілочки розташовані рельєфи та оздоблення з гіпюру, а внутрішні шари матеріалів по низу оснащені кишенями, який відрізняється тим, що має по два додаткових рельєфи, розташовані, відповідно, на зовнішньому шарі спинки та на внутрішньому шарі пілочки, причому останні з'єднані з рельєфами з утворенням додаткових міжшарових просторів, для розміщення в них через кишені додаткових броньованих пакетів з шарів балістичного матеріалу, а оздоблення з гіпюру розташоване на пілочці між рельєфами. 2 UA 113251 U 3 UA 113251 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
