Спосіб адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв’язку

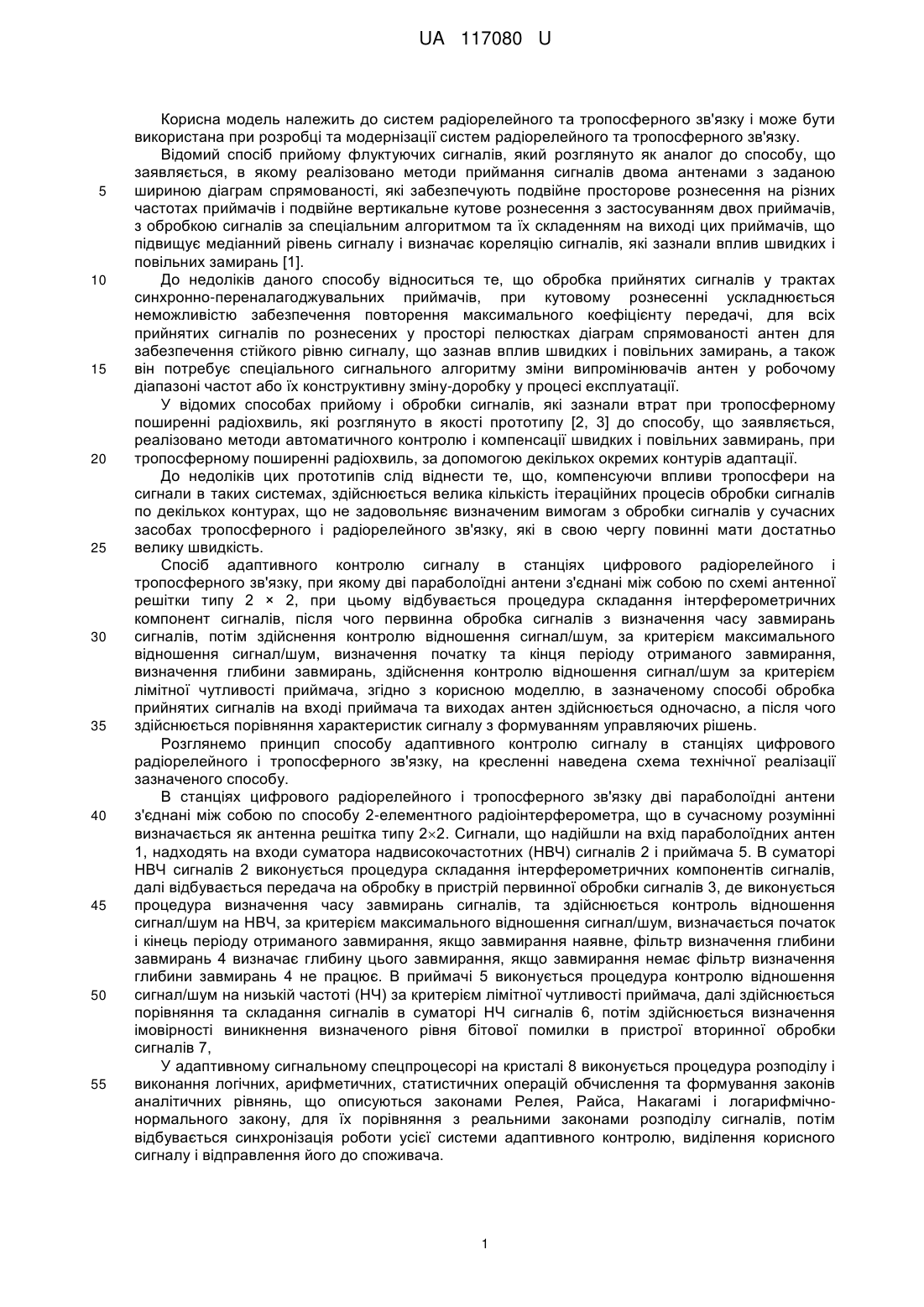

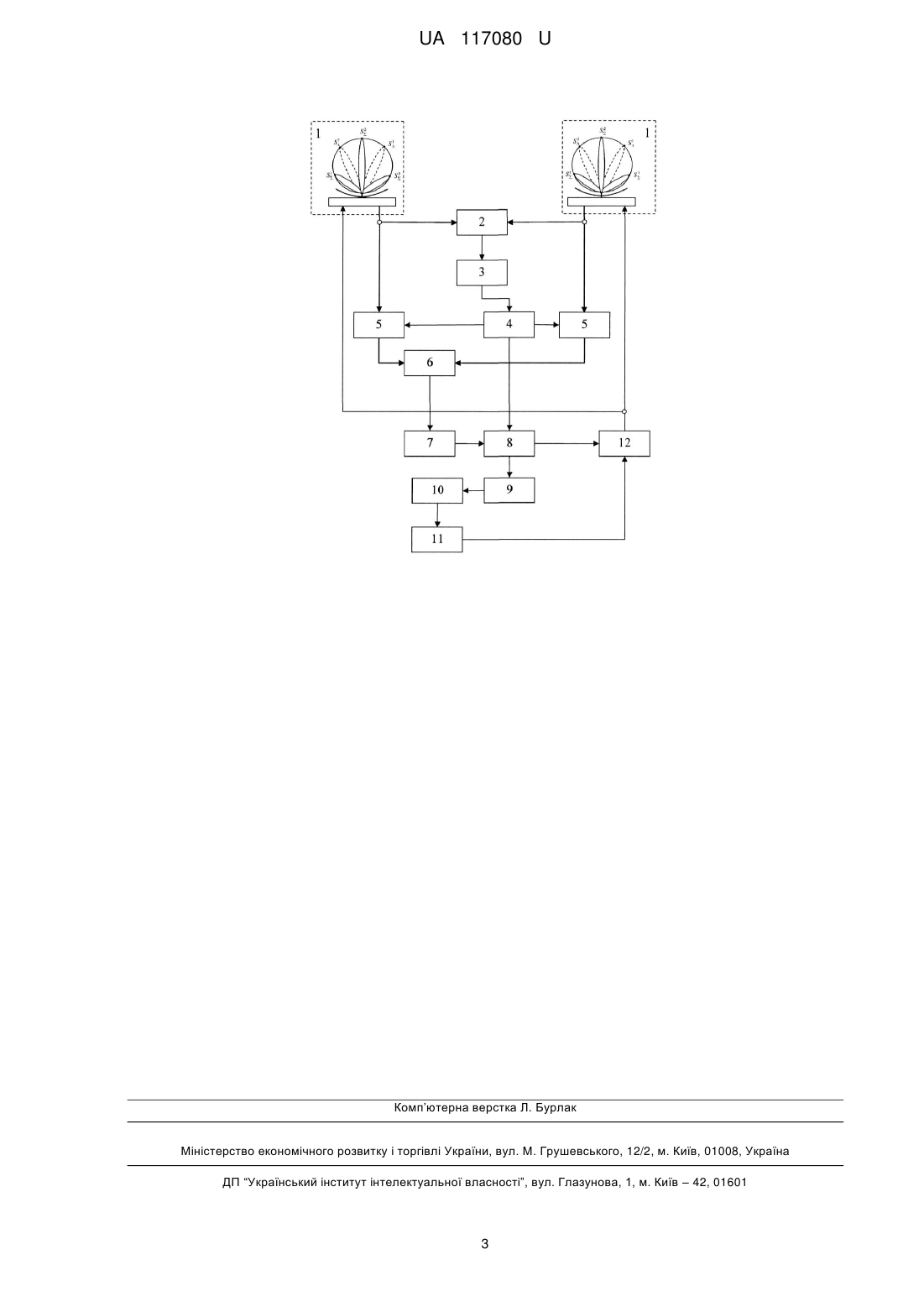

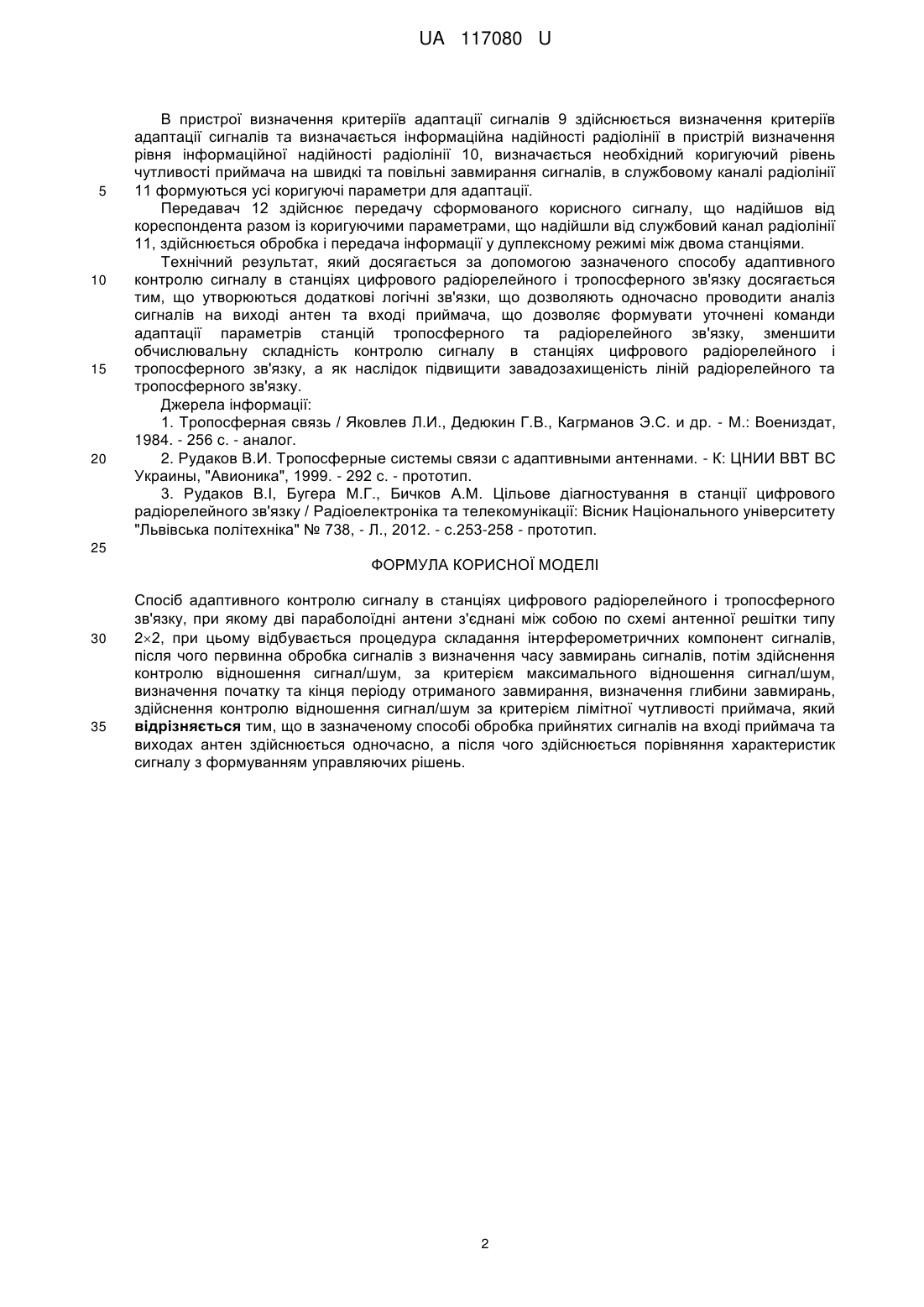

Реферат: Спосіб адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку, при якому дві параболоїдні антени з'єднані між собою по схемі антенної решітки типу 22. При цьому відбувається процедура складання інтерферометричних компонент сигналів, після чого первинна обробка сигналів з визначення часу завмирань сигналів, потім здійснення контролю відношення сигнал/шум, за критерієм максимального відношення сигнал/шум, визначення початку та кінця періоду отриманого завмирання, визначення глибини завмирань, здійснення контролю відношення сигнал/шум за критерієм лімітної чутливості приймача. В зазначеному способі обробка прийнятих сигналів на вході приймача та виходах антен здійснюється одночасно, а після чого здійснюється порівняння характеристик сигналу з формуванням управляючих рішень. UA 117080 U (12) UA 117080 U UA 117080 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем радіорелейного та тропосферного зв'язку і може бути використана при розробці та модернізації систем радіорелейного та тропосферного зв'язку. Відомий спосіб прийому флуктуючих сигналів, який розглянуто як аналог до способу, що заявляється, в якому реалізовано методи приймання сигналів двома антенами з заданою шириною діаграм спрямованості, які забезпечують подвійне просторове рознесення на різних частотах приймачів і подвійне вертикальне кутове рознесення з застосуванням двох приймачів, з обробкою сигналів за спеціальним алгоритмом та їх складенням на виході цих приймачів, що підвищує медіанний рівень сигналу і визначає кореляцію сигналів, які зазнали вплив швидких і повільних замирань [1]. До недоліків даного способу відноситься те, що обробка прийнятих сигналів у трактах синхронно-переналагоджувальних приймачів, при кутовому рознесенні ускладнюється неможливістю забезпечення повторення максимального коефіцієнту передачі, для всіх прийнятих сигналів по рознесених у просторі пелюстках діаграм спрямованості антен для забезпечення стійкого рівню сигналу, що зазнав вплив швидких і повільних замирань, а також він потребує спеціального сигнального алгоритму зміни випромінювачів антен у робочому діапазоні частот або їх конструктивну зміну-доробку у процесі експлуатації. У відомих способах прийому і обробки сигналів, які зазнали втрат при тропосферному поширенні радіохвиль, які розглянуто в якості прототипу [2, 3] до способу, що заявляється, реалізовано методи автоматичного контролю і компенсації швидких і повільних завмирань, при тропосферному поширенні радіохвиль, за допомогою декількох окремих контурів адаптації. До недоліків цих прототипів слід віднести те, що, компенсуючи впливи тропосфери на сигнали в таких системах, здійснюється велика кількість ітераційних процесів обробки сигналів по декількох контурах, що не задовольняє визначеним вимогам з обробки сигналів у сучасних засобах тропосферного і радіорелейного зв'язку, які в свою чергу повинні мати достатньо велику швидкість. Спосіб адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку, при якому дві параболоїдні антени з'єднані між собою по схемі антенної решітки типу 2 × 2, при цьому відбувається процедура складання інтерферометричних компонент сигналів, після чого первинна обробка сигналів з визначення часу завмирань сигналів, потім здійснення контролю відношення сигнал/шум, за критерієм максимального відношення сигнал/шум, визначення початку та кінця періоду отриманого завмирання, визначення глибини завмирань, здійснення контролю відношення сигнал/шум за критерієм лімітної чутливості приймача, згідно з корисною моделлю, в зазначеному способі обробка прийнятих сигналів на вході приймача та виходах антен здійснюється одночасно, а після чого здійснюється порівняння характеристик сигналу з формуванням управляючих рішень. Розглянемо принцип способу адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку, на кресленні наведена схема технічної реалізації зазначеного способу. В станціях цифрового радіорелейного і тропосферного зв'язку дві параболоїдні антени з'єднані між собою по способу 2-елементного радіоінтерферометра, що в сучасному розумінні визначається як антенна решітка типу 22. Сигнали, що надійшли на вхід параболоїдних антен 1, надходять на входи суматора надвисокочастотних (НВЧ) сигналів 2 і приймача 5. В суматорі НВЧ сигналів 2 виконується процедура складання інтерферометричних компонентів сигналів, далі відбувається передача на обробку в пристрій первинної обробки сигналів 3, де виконується процедура визначення часу завмирань сигналів, та здійснюється контроль відношення сигнал/шум на НВЧ, за критерієм максимального відношення сигнал/шум, визначається початок і кінець періоду отриманого завмирання, якщо завмирання наявне, фільтр визначення глибини завмирань 4 визначає глибину цього завмирання, якщо завмирання немає фільтр визначення глибини завмирань 4 не працює. В приймачі 5 виконується процедура контролю відношення сигнал/шум на низькій частоті (НЧ) за критерієм лімітної чутливості приймача, далі здійснюється порівняння та складання сигналів в суматорі НЧ сигналів 6, потім здійснюється визначення імовірності виникнення визначеного рівня бітової помилки в пристрої вторинної обробки сигналів 7, У адаптивному сигнальному спецпроцесорі на кристалі 8 виконується процедура розподілу і виконання логічних, арифметичних, статистичних операцій обчислення та формування законів аналітичних рівнянь, що описуються законами Релея, Райса, Накагамі і логарифмічнонормального закону, для їх порівняння з реальними законами розподілу сигналів, потім відбувається синхронізація роботи усієї системи адаптивного контролю, виділення корисного сигналу і відправлення його до споживача. 1 UA 117080 U 5 10 15 20 В пристрої визначення критеріїв адаптації сигналів 9 здійснюється визначення критеріїв адаптації сигналів та визначається інформаційна надійності радіолінії в пристрій визначення рівня інформаційної надійності радіолінії 10, визначається необхідний коригуючий рівень чутливості приймача на швидкі та повільні завмирання сигналів, в службовому каналі радіолінії 11 формуються усі коригуючі параметри для адаптації. Передавач 12 здійснює передачу сформованого корисного сигналу, що надійшов від кореспондента разом із коригуючими параметрами, що надійшли від службовий канал радіолінії 11, здійснюється обробка і передача інформації у дуплексному режимі між двома станціями. Технічний результат, який досягається за допомогою зазначеного способу адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку досягається тим, що утворюються додаткові логічні зв'язки, що дозволяють одночасно проводити аналіз сигналів на виході антен та вході приймача, що дозволяє формувати уточнені команди адаптації параметрів станцій тропосферного та радіорелейного зв'язку, зменшити обчислювальну складність контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку, а як наслідок підвищити завадозахищеність ліній радіорелейного та тропосферного зв'язку. Джерела інформації: 1. Тропосферная связь / Яковлев Л.И., Дедюкин Г.В., Кагрманов Э.С. и др. - М.: Воениздат, 1984. - 256 с. - аналог. 2. Рудаков В.И. Тропосферные системы связи с адаптивными антеннами. - К: ЦНИИ ВВТ ВС Украины, "Авионика", 1999. - 292 с. - прототип. 3. Рудаков В.І, Бугера М.Г., Бичков A.M. Цільове діагностування в станції цифрового радіорелейного зв'язку / Радіоелектроніка та телекомунікації: Вісник Національного університету "Львівська політехніка" № 738, - Л., 2012. - с.253-258 - прототип. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб адаптивного контролю сигналу в станціях цифрового радіорелейного і тропосферного зв'язку, при якому дві параболоїдні антени з'єднані між собою по схемі антенної решітки типу 22, при цьому відбувається процедура складання інтерферометричних компонент сигналів, після чого первинна обробка сигналів з визначення часу завмирань сигналів, потім здійснення контролю відношення сигнал/шум, за критерієм максимального відношення сигнал/шум, визначення початку та кінця періоду отриманого завмирання, визначення глибини завмирань, здійснення контролю відношення сигнал/шум за критерієм лімітної чутливості приймача, який відрізняється тим, що в зазначеному способі обробка прийнятих сигналів на вході приймача та виходах антен здійснюється одночасно, а після чого здійснюється порівняння характеристик сигналу з формуванням управляючих рішень. 2 UA 117080 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
