Ортопедична регульована подушка для сну

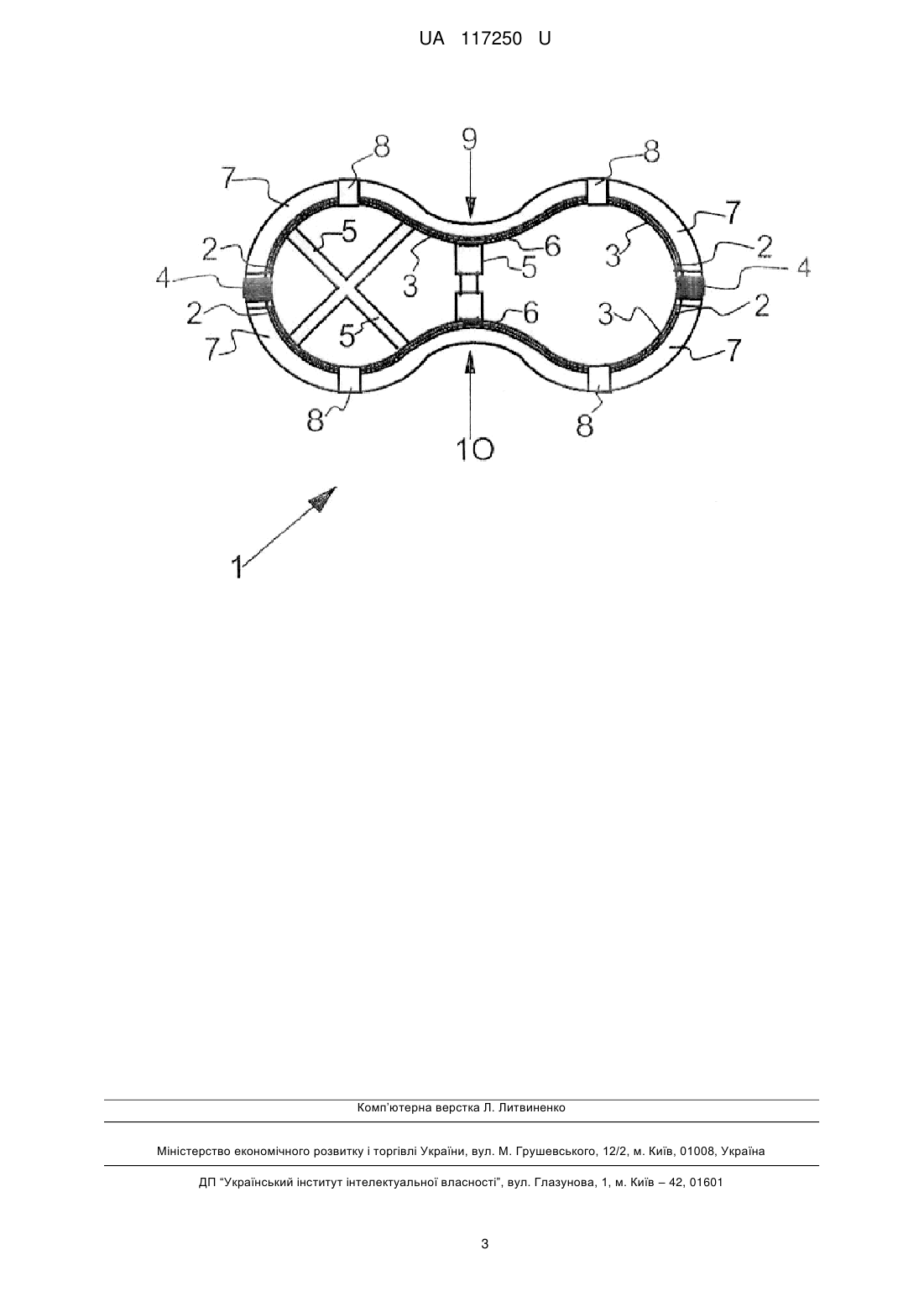

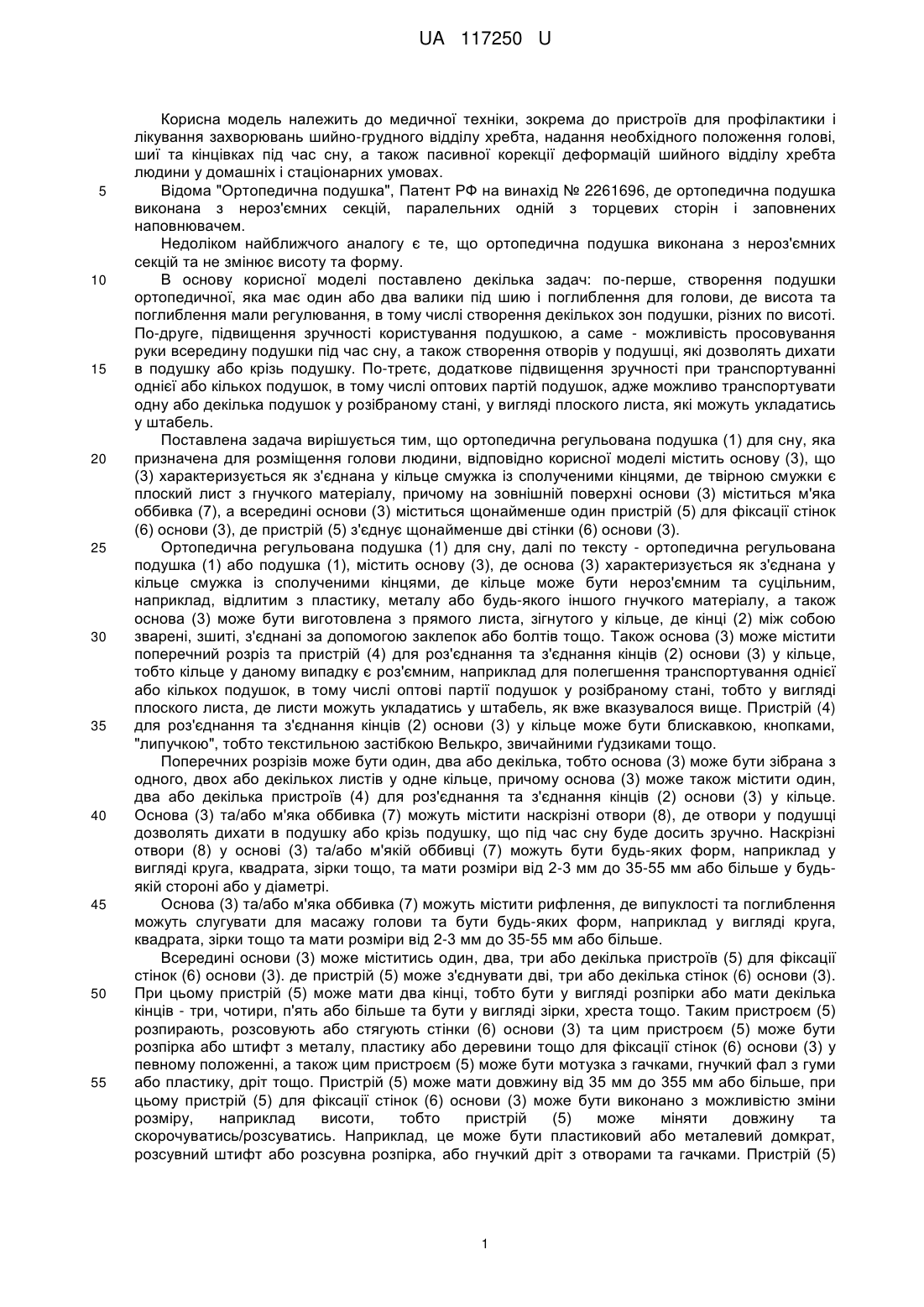

Реферат: UA 117250 U UA 117250 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, зокрема до пристроїв для профілактики і лікування захворювань шийно-грудного відділу хребта, надання необхідного положення голові, шиї та кінцівках під час сну, а також пасивної корекції деформацій шийного відділу хребта людини у домашніх і стаціонарних умовах. Відома "Ортопедична подушка", Патент РФ на винахід № 2261696, де ортопедична подушка виконана з нероз'ємних секцій, паралельних одній з торцевих сторін і заповнених наповнювачем. Недоліком найближчого аналогу є те, що ортопедична подушка виконана з нероз'ємних секцій та не змінює висоту та форму. В основу корисної моделі поставлено декілька задач: по-перше, створення подушки ортопедичної, яка має один або два валики під шию і поглиблення для голови, де висота та поглиблення мали регулювання, в тому числі створення декількох зон подушки, різних по висоті. По-друге, підвищення зручності користування подушкою, а саме - можливість просовування руки всередину подушки під час сну, а також створення отворів у подушці, які дозволять дихати в подушку або крізь подушку. По-третє, додаткове підвищення зручності при транспортуванні однієї або кількох подушок, в тому числі оптових партій подушок, адже можливо транспортувати одну або декілька подушок у розібраному стані, у вигляді плоского листа, які можуть укладатись у штабель. Поставлена задача вирішується тим, що ортопедична регульована подушка (1) для сну, яка призначена для розміщення голови людини, відповідно корисної моделі містить основу (3), що (3) характеризується як з'єднана у кільце смужка із сполученими кінцями, де твірною смужки є плоский лист з гнучкого матеріалу, причому на зовнішній поверхні основи (3) міститься м'яка оббивка (7), а всередині основи (3) міститься щонайменше один пристрій (5) для фіксації стінок (6) основи (3), де пристрій (5) з'єднує щонайменше дві стінки (6) основи (3). Ортопедична регульована подушка (1) для сну, далі по тексту - ортопедична регульована подушка (1) або подушка (1), містить основу (3), де основа (3) характеризується як з'єднана у кільце смужка із сполученими кінцями, де кільце може бути нероз'ємним та суцільним, наприклад, відлитим з пластику, металу або будь-якого іншого гнучкого матеріалу, а також основа (3) може бути виготовлена з прямого листа, зігнутого у кільце, де кінці (2) між собою зварені, зшиті, з'єднані за допомогою заклепок або болтів тощо. Також основа (3) може містити поперечний розріз та пристрій (4) для роз'єднання та з'єднання кінців (2) основи (3) у кільце, тобто кільце у даному випадку є роз'ємним, наприклад для полегшення транспортування однієї або кількох подушок, в тому числі оптові партії подушок у розібраному стані, тобто у вигляді плоского листа, де листи можуть укладатись у штабель, як вже вказувалося вище. Пристрій (4) для роз'єднання та з'єднання кінців (2) основи (3) у кільце може бути блискавкою, кнопками, "липучкою", тобто текстильною застібкою Велькро, звичайними ґудзиками тощо. Поперечних розрізів може бути один, два або декілька, тобто основа (3) може бути зібрана з одного, двох або декількох листів у одне кільце, причому основа (3) може також містити один, два або декілька пристроїв (4) для роз'єднання та з'єднання кінців (2) основи (3) у кільце. Основа (3) та/або м'яка оббивка (7) можуть містити наскрізні отвори (8), де отвори у подушці дозволять дихати в подушку або крізь подушку, що під час сну буде досить зручно. Наскрізні отвори (8) у основі (3) та/або м'якій оббивці (7) можуть бути будь-яких форм, наприклад у вигляді круга, квадрата, зірки тощо, та мати розміри від 2-3 мм до 35-55 мм або більше у будьякій стороні або у діаметрі. Основа (3) та/або м'яка оббивка (7) можуть містити рифлення, де випуклості та поглиблення можуть слугувати для масажу голови та бути будь-яких форм, наприклад у вигляді круга, квадрата, зірки тощо та мати розміри від 2-3 мм до 35-55 мм або більше. Всередині основи (3) може міститись один, два, три або декілька пристроїв (5) для фіксації стінок (6) основи (3). де пристрій (5) може з'єднувати дві, три або декілька стінок (6) основи (3). При цьому пристрій (5) може мати два кінці, тобто бути у вигляді розпірки або мати декілька кінців - три, чотири, п'ять або більше та бути у вигляді зірки, хреста тощо. Таким пристроєм (5) розпирають, розсовують або стягують стінки (6) основи (3) та цим пристроєм (5) може бути розпірка або штифт з металу, пластику або деревини тощо для фіксації стінок (6) основи (3) у певному положенні, а також цим пристроєм (5) може бути мотузка з гачками, гнучкий фал з гуми або пластику, дріт тощо. Пристpiй (5) може мати довжину від 35 мм до 355 мм або більше, при цьому пристрій (5) для фіксації стінок (6) основи (3) може бути виконано з можливістю зміни розміру, наприклад висоти, тобто пристрій (5) може міняти довжину та скорочуватись/розсуватись. Наприклад, це може бути пластиковий або металевий домкрат, розсувний штифт або розсувна розпірка, або гнучкий дріт з отворами та гачками. Пристрій (5) 1 UA 117250 U 5 10 15 20 25 30 може кріпитись до стінок (6) основи (3) за допомогою гачків, петель, різьбового з'єднання, за допомогою зварювання, на заклепках або шурупах тощо. На зовнішній поверхні основи (3) може міститись м'яка оббивка (7) з вовни, бавовни, льону, 3 а також це можуть бути спінені матеріали заливної умовної щільності 35-120 кг/м з підкладкою або без підкладки, наприклад спінений поліетилен, спінений поліуретан, спінений каучук, спінений пінополіуретан, плівка повітряно-бульбашкова ПЕ тощо. М'яка оббивка (7) може кріпитись до основи (3) за допомогою гачків, петель, ґудзиків тощо. Основа (3) може бути виготовлена з металу, тобто металевого листа, наприклад алюмінію, сталі, міді тощо, або з полімерного матеріалу – поліетилену низького або високого тиску, полікапролактону PCL, АБС пластику, EPDM, EVA, IR, SB, SBR, UF, UP, а також із деревини - лози, бамбуку, фанери, МДФ тощо, або з композицій вищевказаних матеріалів. Гнучких листів основи (3) може бути один, два (див. креслення, на якому зображено лист перший та лист другий) або декілька, при цьому листи можуть бути у вигляді багатошарової конструкції. При цьому гнучкий лист основи (3) може мати розміри від 125 мм  125 мм до 1255 мм  1255 мм або навіть більше, а товщина гнучкою листа основи (3) може бути від 1 мм до 27 мм або більше. Ортопедична регульована подушка може бути пофарбована світлоповертаючою фарбою та/або люмінесцентною фарбою для зручності орієнтування у темряві, та/або містити наповнювач та/або чохол із застібкою, та/або містити ароматичні та/або лікарські речовини, наприклад ромашку, каштани, зерна круп'яних культур, кісточки фруктових плодів тощо. Ортопедична регульована подушка може містити джерела світла, наприклад ЛЕД-ліхтарі або лампочки для підсвічування у темряві, та/або звуковідтворюючі пристрої, наприклад динаміки, гучномовці, програвачі, радіоприймачі тощо, та/або годинник, та/або таймер, для побудки людини, та/або вібраційний пристрій для масажу шиї тощо. Всі вищевказані прилади можуть кріпитись як до основи (3), так і до пристрою (5), адже як основа (3), так і пристрій (5) можуть бути виконані з твердих матеріалів та бути пристосованими для кріплення до них будь-яких приладів та речей. Розміри ортопедичної регульованої подушки можуть бути, приблизно: у ширину від 24-30 см до 1255 см і завдовжки від 35-45 см до 1955 см та мати висоту 5-27 см. На кресленні зображено подушку у поперечному розрізі: 1 - подушка; 2 кінці основи: 3 - основа; 4 пристрій для роз'єднання та з'єднання кінців (2): 5 - пристрій для фіксації стінок (6); 6 - стінки основи (3); 7 - м'яка оббивка; 8 - наскрізні отвори; 9 - лист перший; 10 - лист другий. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Ортопедична регульована подушка (1) для сну, яку призначено для розміщення голови людини, яка відрізняється тим, що містить основу (3), де основа (3) характеризується як з'єднана у кільце смужка із сполученими кінцями, де твірною смужки є плоский лист з гнучкого матеріалу, причому на зовнішній поверхні основи (3) міститься м'яка оббивка (7), а всередині основи (3) міститься щонайменше один пристрій (5) для фіксації стінок (6) основи (3), де пристрій (5) з′єднує щонайменше дві стінки (6) основи (3). 2. Ортопедична регульована подушка за п. 1, яка відрізняється тим, що основа (3) містить щонайменше один поперечний розріз, причому основа (3) містить пристрій (4) для роз'єднання та з'єднання кінців (2) основи (3) у кільце. 3. Ортопедична регульована подушка за пп. 1 і 2, яка відрізняється тим, що основа (3) та/або м'яка оббивка (7) містить наскрізні отвори (8) та/або рифлення. 4. Ортопедична регульована подушка за пп. 1-3, яка відрізняється тим, що пофарбована світлоповертаючою фарбою та/або люмінесцентною фарбою, та/або містить наповнювач та/або чохол із застібкою, та/або містить ароматичні та/або лікарські речовини, та/або джерела світла, та/або звуковідтворюючі пристрої, та/або годинник, та/або таймер, та/або вібраційний пристрій. 5. Ортопедична регульована подушка за пп. 1-4, яка відрізняється тим, що пристрій (5) для фіксації стінок (6) основи (3) виконано з можливістю зміни розміру. 2 UA 117250 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
