Дозатор для сипучих продуктів

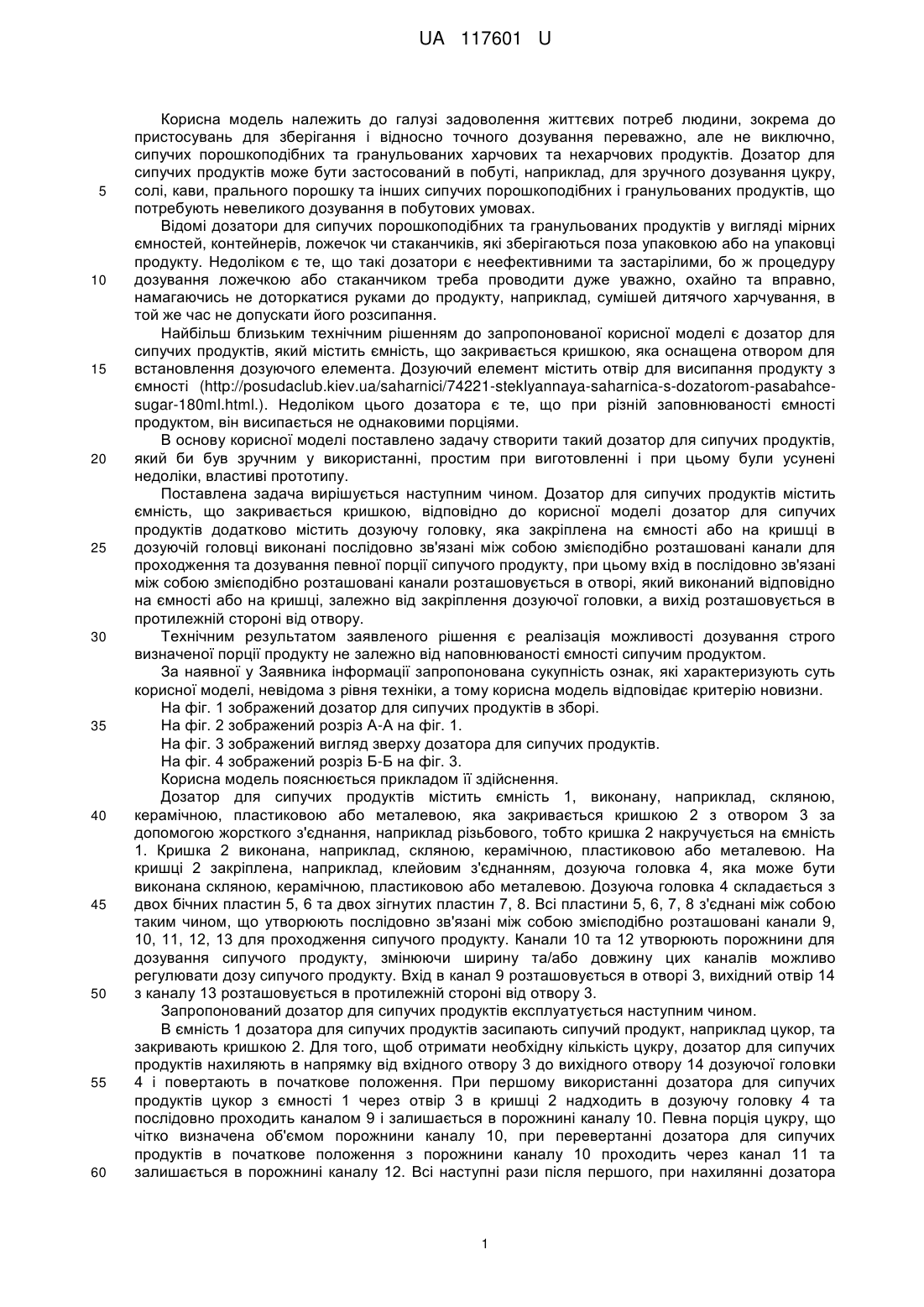

Реферат: UA 117601 U UA 117601 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до пристосувань для зберігання і відносно точного дозування переважно, але не виключно, сипучих порошкоподібних та гранульованих харчових та нехарчових продуктів. Дозатор для сипучих продуктів може бути застосований в побуті, наприклад, для зручного дозування цукру, солі, кави, прального порошку та інших сипучих порошкоподібних і гранульованих продуктів, що потребують невеликого дозування в побутових умовах. Відомі дозатори для сипучих порошкоподібних та гранульованих продуктів у вигляді мірних ємностей, контейнерів, ложечок чи стаканчиків, які зберігаються поза упаковкою або на упаковці продукту. Недоліком є те, що такі дозатори є неефективними та застарілими, бо ж процедуру дозування ложечкою або стаканчиком треба проводити дуже уважно, охайно та вправно, намагаючись не доторкатися руками до продукту, наприклад, сумішей дитячого харчування, в той же час не допускати його розсипання. Найбільш близьким технічним рішенням до запропонованої корисної моделі є дозатор для сипучих продуктів, який містить ємність, що закривається кришкою, яка оснащена отвором для встановлення дозуючого елемента. Дозуючий елемент містить отвір для висипання продукту з ємності (http://posudaclub.kiev.ua/saharnici/74221-steklyannaya-saharnica-s-dozatorom-pasabahcesugar-180ml.html.). Недоліком цього дозатора є те, що при різній заповнюваності ємності продуктом, він висипається не однаковими порціями. В основу корисної моделі поставлено задачу створити такий дозатор для сипучих продуктів, який би був зручним у використанні, простим при виготовленні і при цьому були усунені недоліки, властиві прототипу. Поставлена задача вирішується наступним чином. Дозатор для сипучих продуктів містить ємність, що закривається кришкою, відповідно до корисної моделі дозатор для сипучих продуктів додатково містить дозуючу головку, яка закріплена на ємності або на кришці в дозуючій головці виконані послідовно зв'язані між собою змієподібно розташовані канали для проходження та дозування певної порції сипучого продукту, при цьому вхід в послідовно зв'язані між собою змієподібно розташовані канали розташовується в отворі, який виконаний відповідно на ємності або на кришці, залежно від закріплення дозуючої головки, а вихід розташовується в протилежній стороні від отвору. Технічним результатом заявленого рішення є реалізація можливості дозування строго визначеної порції продукту не залежно від наповнюваності ємності сипучим продуктом. За наявної у Заявника інформації запропонована сукупність ознак, які характеризують суть корисної моделі, невідома з рівня техніки, а тому корисна модель відповідає критерію новизни. На фіг. 1 зображений дозатор для сипучих продуктів в зборі. На фіг. 2 зображений розріз А-А на фіг. 1. На фіг. 3 зображений вигляд зверху дозатора для сипучих продуктів. На фіг. 4 зображений розріз Б-Б на фіг. 3. Корисна модель пояснюється прикладом її здійснення. Дозатор для сипучих продуктів містить ємність 1, виконану, наприклад, скляною, керамічною, пластиковою або металевою, яка закривається кришкою 2 з отвором 3 за допомогою жорсткого з'єднання, наприклад різьбового, тобто кришка 2 накручується на ємність 1. Кришка 2 виконана, наприклад, скляною, керамічною, пластиковою або металевою. На кришці 2 закріплена, наприклад, клейовим з'єднанням, дозуюча головка 4, яка може бути виконана скляною, керамічною, пластиковою або металевою. Дозуюча головка 4 складається з двох бічних пластин 5, 6 та двох зігнутих пластин 7, 8. Всі пластини 5, 6, 7, 8 з'єднані між собою таким чином, що утворюють послідовно зв'язані між собою змієподібно розташовані канали 9, 10, 11, 12, 13 для проходження сипучого продукту. Канали 10 та 12 утворюють порожнини для дозування сипучого продукту, змінюючи ширину та/або довжину цих каналів можливо регулювати дозу сипучого продукту. Вхід в канал 9 розташовується в отворі 3, вихідний отвір 14 з каналу 13 розташовується в протилежній стороні від отвору 3. Запропонований дозатор для сипучих продуктів експлуатується наступним чином. В ємність 1 дозатора для сипучих продуктів засипають сипучий продукт, наприклад цукор, та закривають кришкою 2. Для того, щоб отримати необхідну кількість цукру, дозатор для сипучих продуктів нахиляють в напрямку від вхідного отвору 3 до вихідного отвору 14 дозуючої головки 4 і повертають в початкове положення. При першому використанні дозатора для сипучих продуктів цукор з ємності 1 через отвір 3 в кришці 2 надходить в дозуючу головку 4 та послідовно проходить каналом 9 і залишається в порожнині каналу 10. Певна порція цукру, що чітко визначена об'ємом порожнини каналу 10, при перевертанні дозатора для сипучих продуктів в початкове положення з порожнини каналу 10 проходить через канал 11 та залишається в порожнині каналу 12. Всі наступні рази після першого, при нахилянні дозатора 1 UA 117601 U для сипучих продуктів, цукор з порожнини каналу 12 проходить через канал 13 та висипається через вихідний отвір 14, наприклад, в чашку. Корисна модель, що описана вище, може бути виготовлена в промислових умовах. Таким чином, запропоноване технічне рішення відповідає критерію промислова придатність. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Дозатор для сипучих продуктів, який містить ємність, що закривається кришкою, який відрізняється тим, що додатково містить дозуючу головку, яка закріплена на ємності або на кришці, в якій виконані послідовно зв'язані між собою змієподібно розташовані канали для проходження та дозування певної порції сипучого продукту, при цьому вхід в послідовно зв'язані між собою змієподібно розташовані канали розташовується в отворі, який виконаний відповідно на ємності або на кришці залежно від закріплення дозуючої головки, а вихід розташовується в протилежній стороні від отвору. 2 UA 117601 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
