Дозатор з точним дозуванням для сипучих продуктів

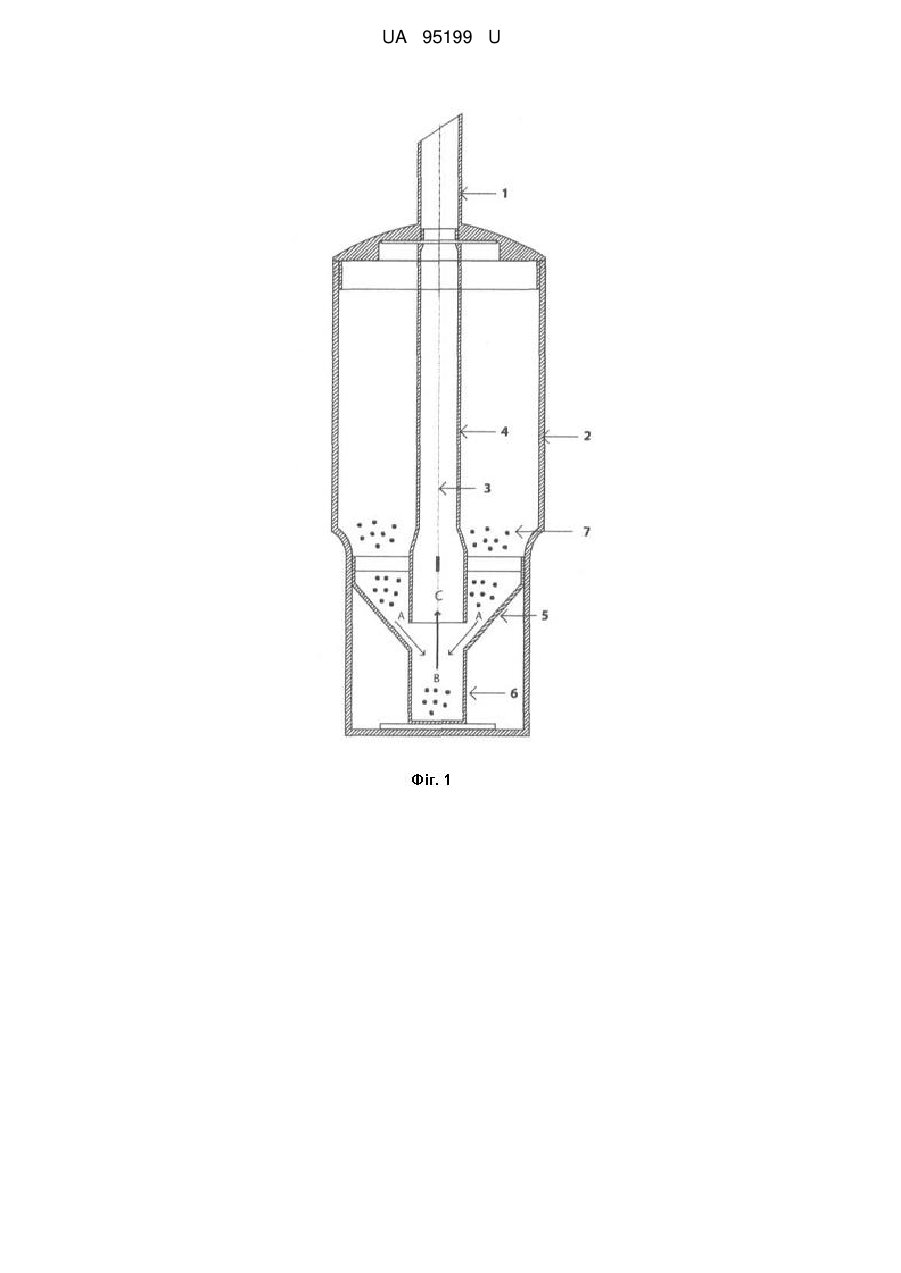

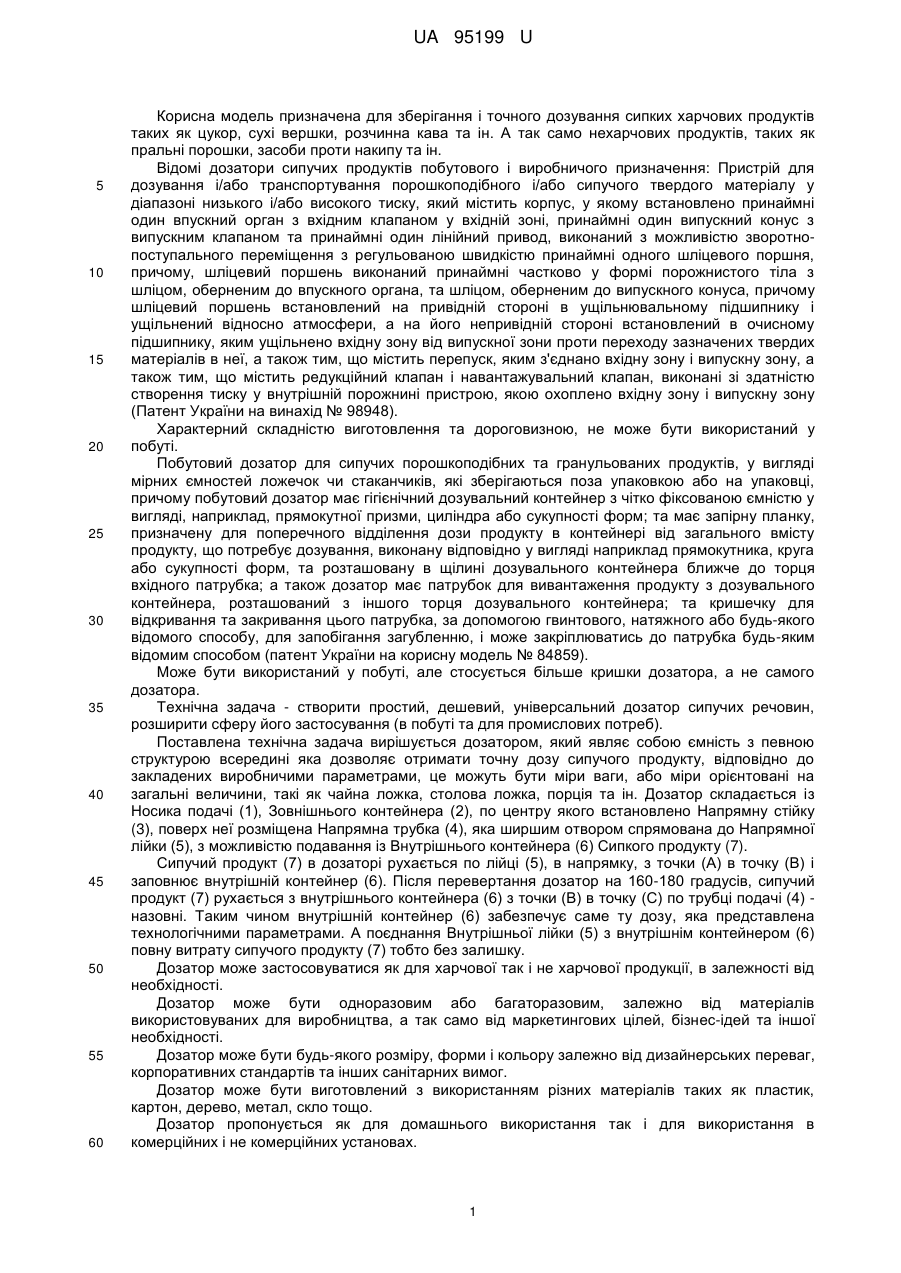

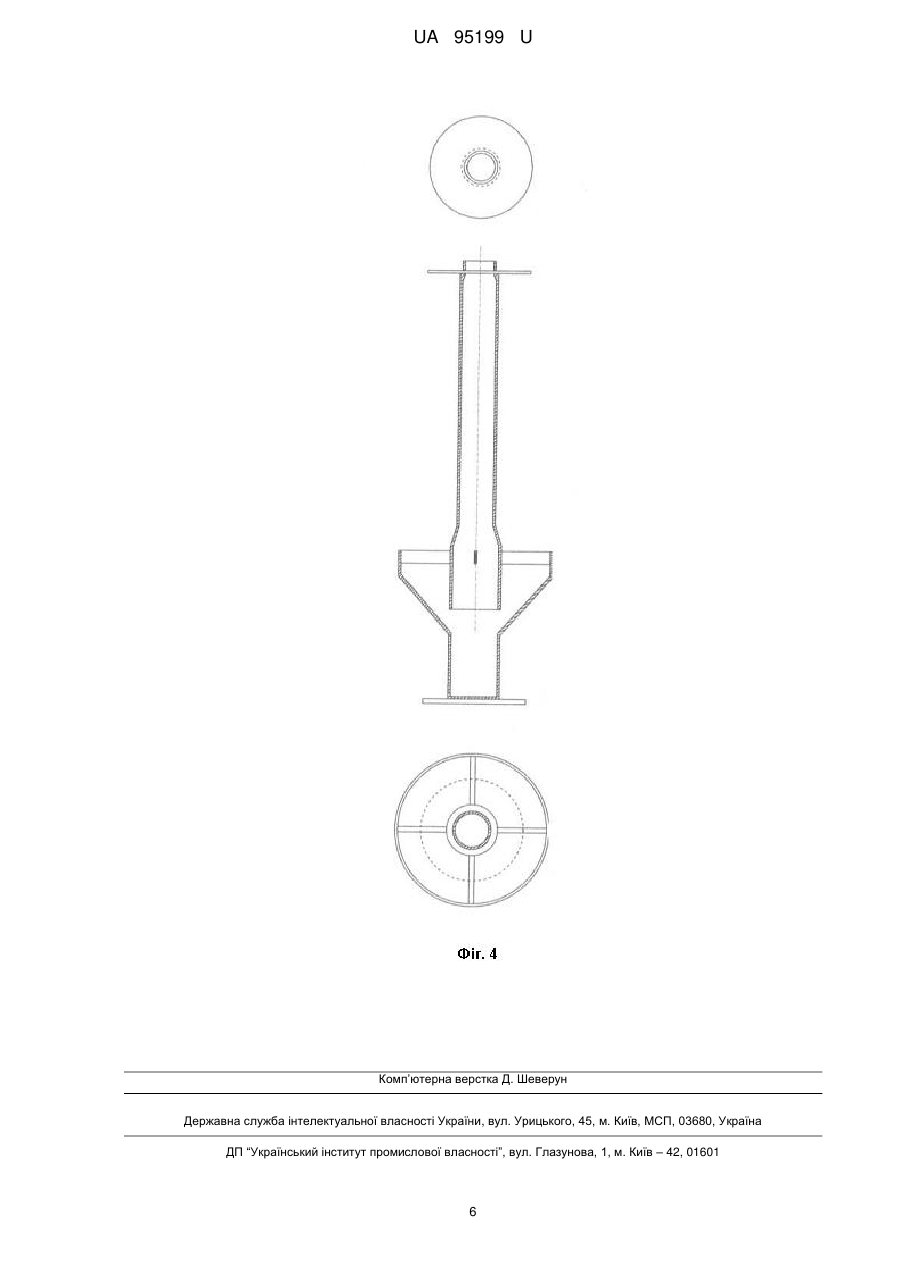

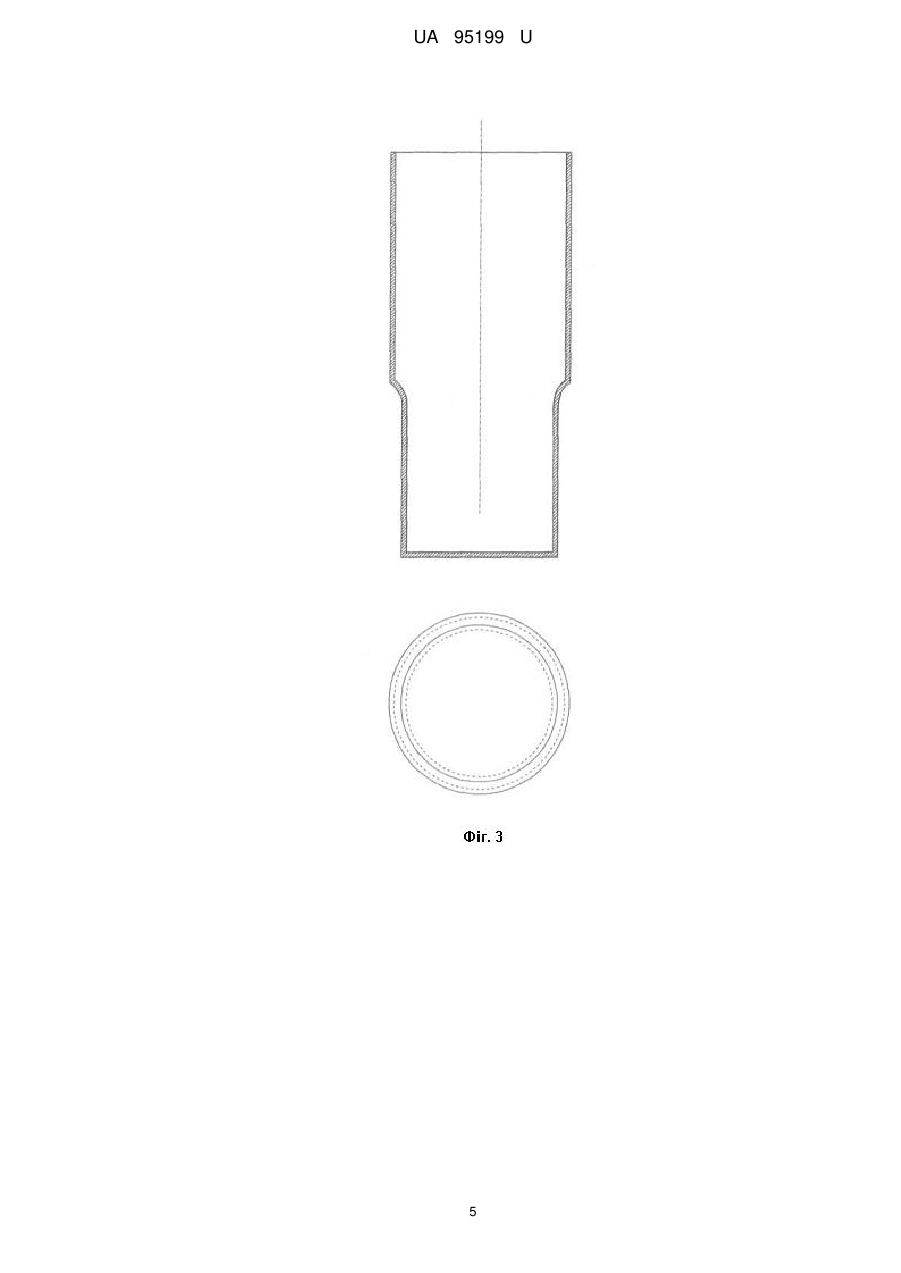

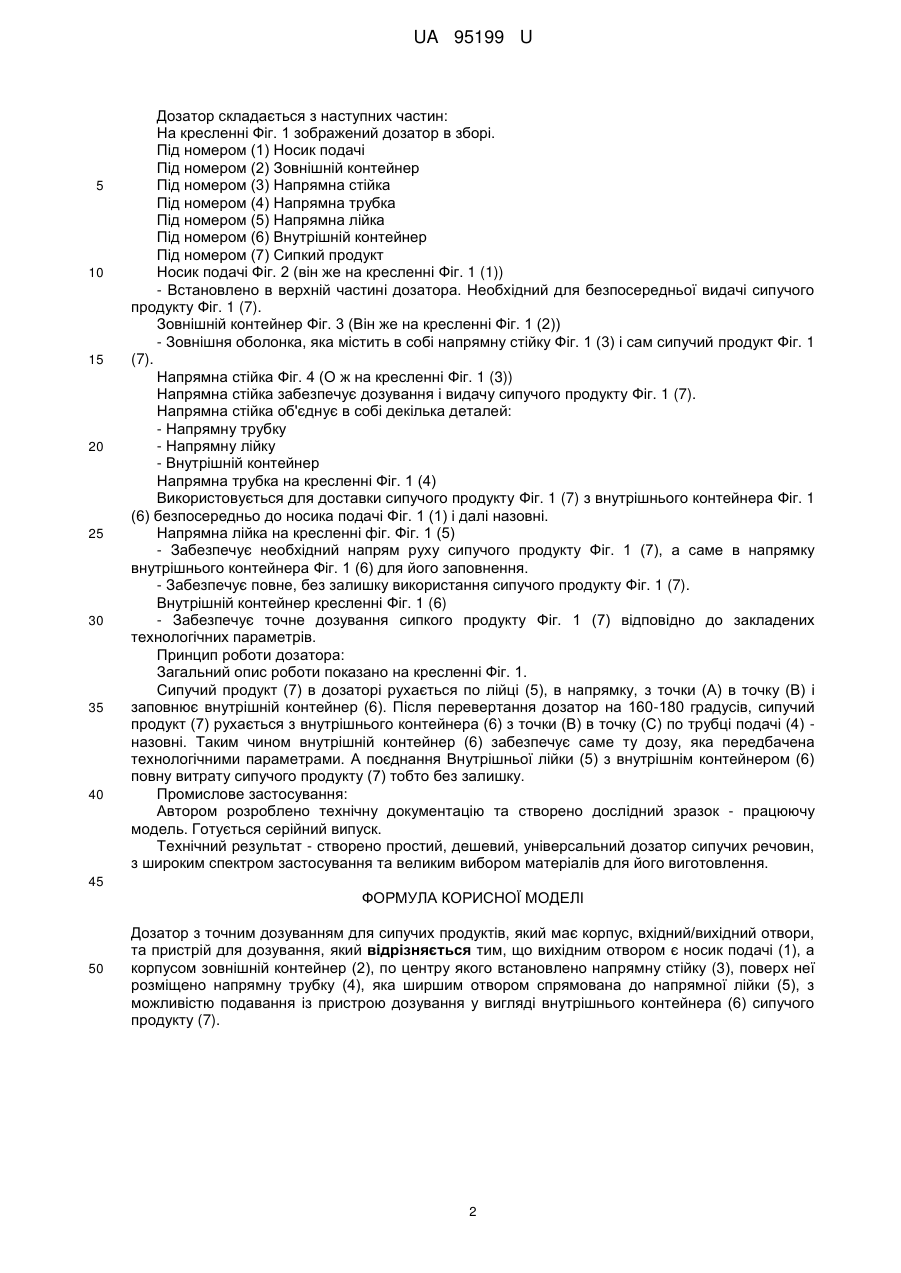

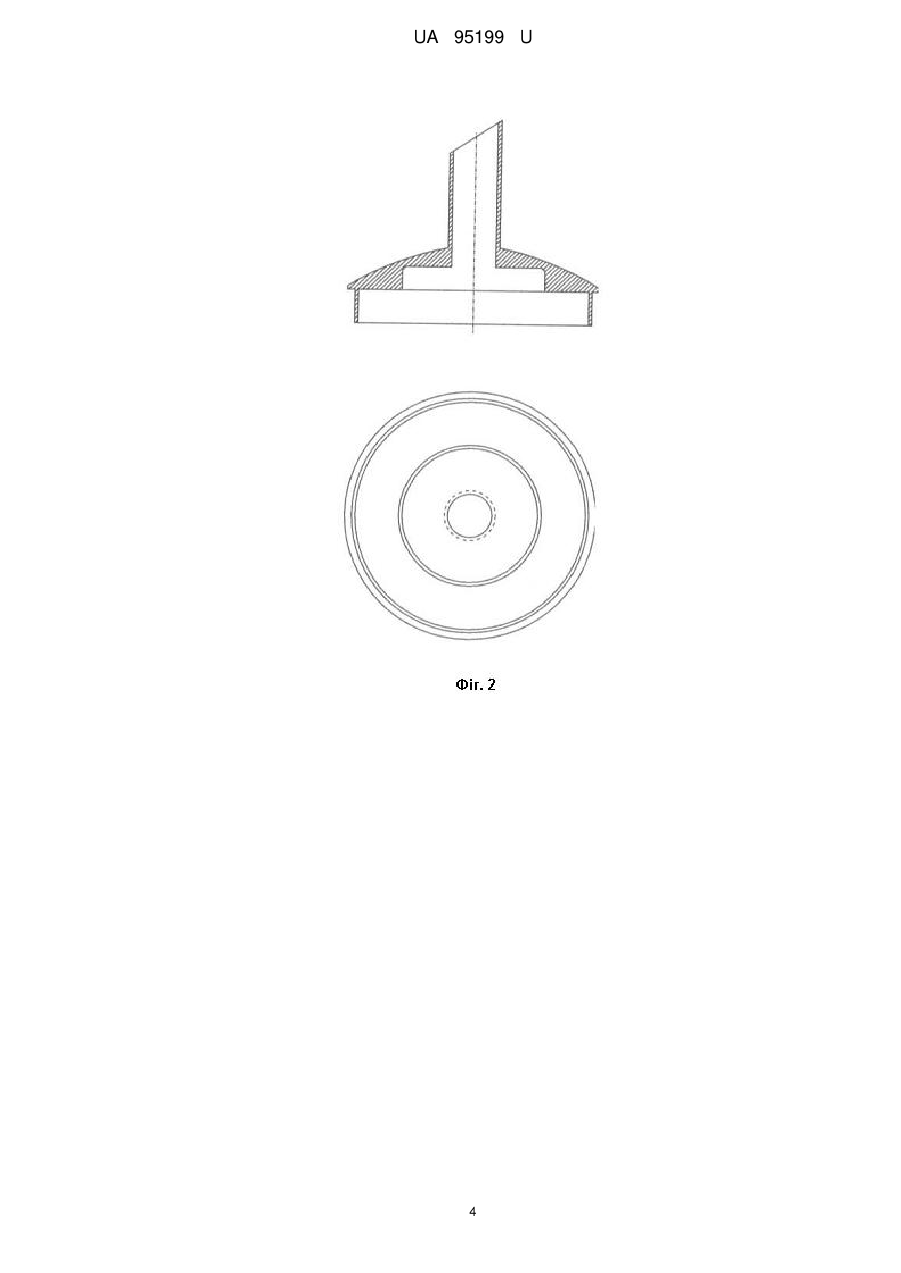

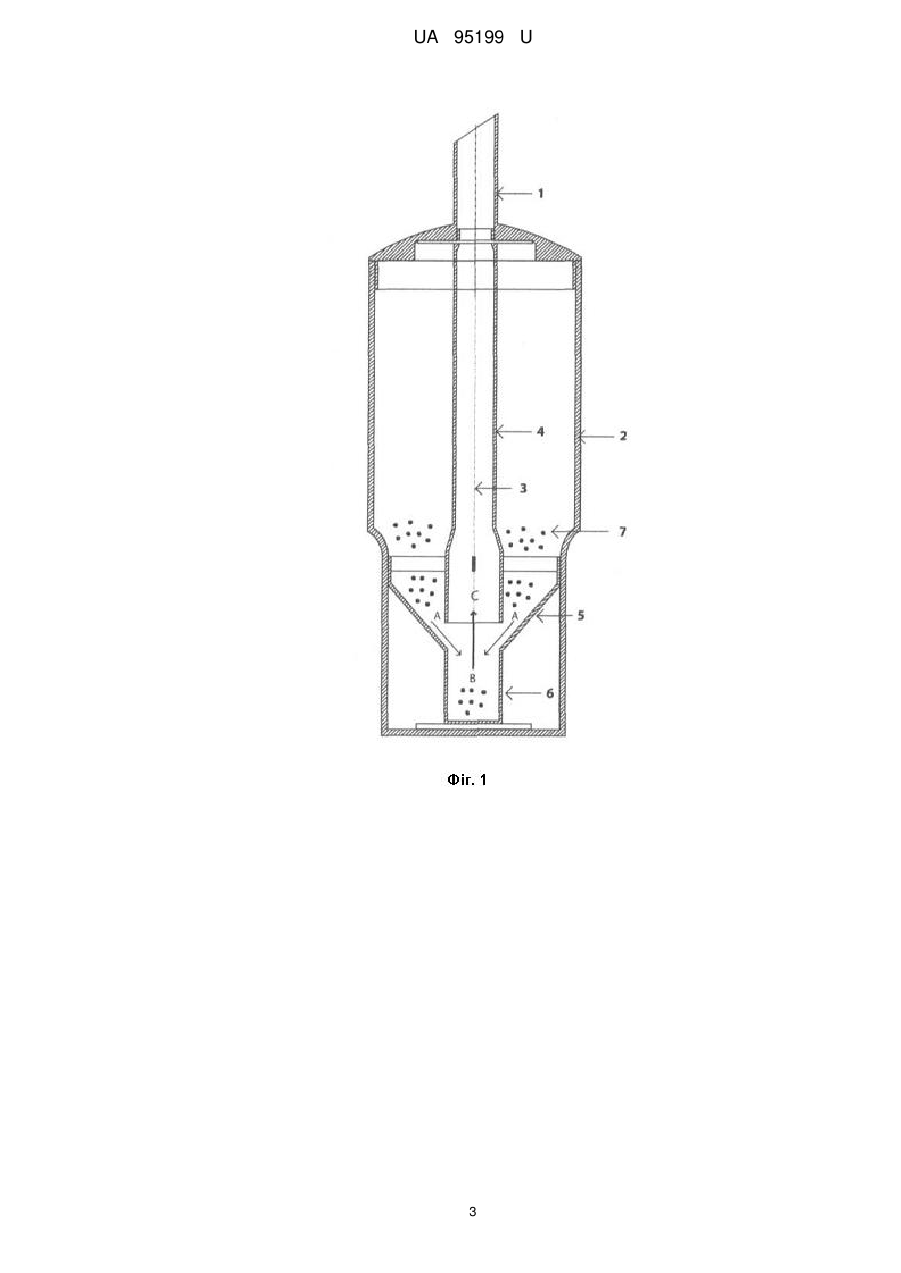

Реферат: UA 95199 U UA 95199 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель призначена для зберігання і точного дозування сипких харчових продуктів таких як цукор, сухі вершки, розчинна кава та ін. А так само нехарчових продуктів, таких як пральні порошки, засоби проти накипу та ін. Відомі дозатори сипучих продуктів побутового і виробничого призначення: Пристрій для дозування і/або транспортування порошкоподібного і/або сипучого твердого матеріалу у діапазоні низького і/або високого тиску, який містить корпус, у якому встановлено принаймні один впускний орган з вхідним клапаном у вхідній зоні, принаймні один випускний конус з випускним клапаном та принаймні один лінійний привод, виконаний з можливістю зворотнопоступального переміщення з регульованою швидкістю принаймні одного шліцевого поршня, причому, шліцевий поршень виконаний принаймні частково у формі порожнистого тіла з шліцом, оберненим до впускного органа, та шліцом, оберненим до випускного конуса, причому шліцевий поршень встановлений на привідній стороні в ущільнювальному підшипнику і ущільнений відносно атмосфери, а на його непривідній стороні встановлений в очисному підшипнику, яким ущільнено вхідну зону від випускної зони проти переходу зазначених твердих матеріалів в неї, а також тим, що містить перепуск, яким з'єднано вхідну зону і випускну зону, а також тим, що містить редукційний клапан і навантажувальний клапан, виконані зі здатністю створення тиску у внутрішній порожнині пристрою, якою охоплено вхідну зону і випускну зону (Патент України на винахід № 98948). Характерний складністю виготовлення та дороговизною, не може бути використаний у побуті. Побутовий дозатор для сипучих порошкоподібних та гранульованих продуктів, у вигляді мірних ємностей ложечок чи стаканчиків, які зберігаються поза упаковкою або на упаковці, причому побутовий дозатор має гігієнічний дозувальний контейнер з чітко фіксованою ємністю у вигляді, наприклад, прямокутної призми, циліндра або сукупності форм; та має запірну планку, призначену для поперечного відділення дози продукту в контейнері від загального вмісту продукту, що потребує дозування, виконану відповідно у вигляді наприклад прямокутника, круга або сукупності форм, та розташовану в щілині дозувального контейнера ближче до торця вхідного патрубка; а також дозатор має патрубок для вивантаження продукту з дозувального контейнера, розташований з іншого торця дозувального контейнера; та кришечку для відкривання та закривання цього патрубка, за допомогою гвинтового, натяжного або будь-якого відомого способу, для запобігання загубленню, і може закріплюватись до патрубка будь-яким відомим способом (патент України на корисну модель № 84859). Може бути використаний у побуті, але стосується більше кришки дозатора, а не самого дозатора. Технічна задача - створити простий, дешевий, універсальний дозатор сипучих речовин, розширити сферу його застосування (в побуті та для промислових потреб). Поставлена технічна задача вирішується дозатором, який являє собою ємність з певною структурою всередині яка дозволяє отримати точну дозу сипучого продукту, відповідно до закладених виробничими параметрами, це можуть бути міри ваги, або міри орієнтовані на загальні величини, такі як чайна ложка, столова ложка, порція та ін. Дозатор складається із Носика подачі (1), Зовнішнього контейнера (2), по центру якого встановлено Напрямну стійку (3), поверх неї розміщена Напрямна трубка (4), яка ширшим отвором спрямована до Напрямної лійки (5), з можливістю подавання із Внутрішнього контейнера (6) Сипкого продукту (7). Сипучий продукт (7) в дозаторі рухається по лійці (5), в напрямку, з точки (А) в точку (В) і заповнює внутрішній контейнер (6). Після перевертання дозатор на 160-180 градусів, сипучий продукт (7) рухається з внутрішнього контейнера (6) з точки (В) в точку (С) по трубці подачі (4) назовні. Таким чином внутрішній контейнер (6) забезпечує саме ту дозу, яка представлена технологічними параметрами. А поєднання Внутрішньої лійки (5) з внутрішнім контейнером (6) повну витрату сипучого продукту (7) тобто без залишку. Дозатор може застосовуватися як для харчової так і не харчової продукції, в залежності від необхідності. Дозатор може бути одноразовим або багаторазовим, залежно від матеріалів використовуваних для виробництва, а так само від маркетингових цілей, бізнес-ідей та іншої необхідності. Дозатор може бути будь-якого розміру, форми і кольору залежно від дизайнерських переваг, корпоративних стандартів та інших санітарних вимог. Дозатор може бути виготовлений з використанням різних матеріалів таких як пластик, картон, дерево, метал, скло тощо. Дозатор пропонується як для домашнього використання так і для використання в комерційних і не комерційних установах. 1 UA 95199 U 5 10 15 20 25 30 35 40 Дозатор складається з наступних частин: На кресленні Фіг. 1 зображений дозатор в зборі. Під номером (1) Носик подачі Під номером (2) Зовнішній контейнер Під номером (3) Напрямна стійка Під номером (4) Напрямна трубка Під номером (5) Напрямна лійка Під номером (6) Внутрішній контейнер Під номером (7) Сипкий продукт Носик подачі Фіг. 2 (він же на кресленні Фіг. 1 (1)) - Встановлено в верхній частині дозатора. Необхідний для безпосередньої видачі сипучого продукту Фіг. 1 (7). Зовнішній контейнер Фіг. 3 (Він же на кресленні Фіг. 1 (2)) - Зовнішня оболонка, яка містить в собі напрямну стійку Фіг. 1 (3) і сам сипучий продукт Фіг. 1 (7). Напрямна стійка Фіг. 4 (О ж на кресленні Фіг. 1 (3)) Напрямна стійка забезпечує дозування і видачу сипучого продукту Фіг. 1 (7). Напрямна стійка об'єднує в собі декілька деталей: - Напрямну трубку - Напрямну лійку - Внутрішній контейнер Напрямна трубка на кресленні Фіг. 1 (4) Використовується для доставки сипучого продукту Фіг. 1 (7) з внутрішнього контейнера Фіг. 1 (6) безпосередньо до носика подачі Фіг. 1 (1) і далі назовні. Напрямна лійка на кресленні фіг. Фіг. 1 (5) - Забезпечує необхідний напрям руху сипучого продукту Фіг. 1 (7), а саме в напрямку внутрішнього контейнера Фіг. 1 (6) для його заповнення. - Забезпечує повне, без залишку використання сипучого продукту Фіг. 1 (7). Внутрішній контейнер кресленні Фіг. 1 (6) - Забезпечує точне дозування сипкого продукту Фіг. 1 (7) відповідно до закладених технологічних параметрів. Принцип роботи дозатора: Загальний опис роботи показано на кресленні Фіг. 1. Сипучий продукт (7) в дозаторі рухається по лійці (5), в напрямку, з точки (А) в точку (В) і заповнює внутрішній контейнер (6). Після перевертання дозатор на 160-180 градусів, сипучий продукт (7) рухається з внутрішнього контейнера (6) з точки (В) в точку (С) по трубці подачі (4) назовні. Таким чином внутрішній контейнер (6) забезпечує саме ту дозу, яка передбачена технологічними параметрами. А поєднання Внутрішньої лійки (5) з внутрішнім контейнером (6) повну витрату сипучого продукту (7) тобто без залишку. Промислове застосування: Автором розроблено технічну документацію та створено дослідний зразок - працюючу модель. Готується серійний випуск. Технічний результат - створено простий, дешевий, універсальний дозатор сипучих речовин, з широким спектром застосування та великим вибором матеріалів для його виготовлення. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дозатор з точним дозуванням для сипучих продуктів, який має корпус, вхідний/вихідний отвори, та пристрій для дозування, який відрізняється тим, що вихідним отвором є носик подачі (1), а корпусом зовнішній контейнер (2), по центру якого встановлено напрямну стійку (3), поверх неї розміщено напрямну трубку (4), яка ширшим отвором спрямована до напрямної лійки (5), з можливістю подавання із пристрою дозування у вигляді внутрішнього контейнера (6) сипучого продукту (7). 2 UA 95199 U 3 UA 95199 U 4 UA 95199 U 5 UA 95199 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
