Дозатор сипучих матеріалів

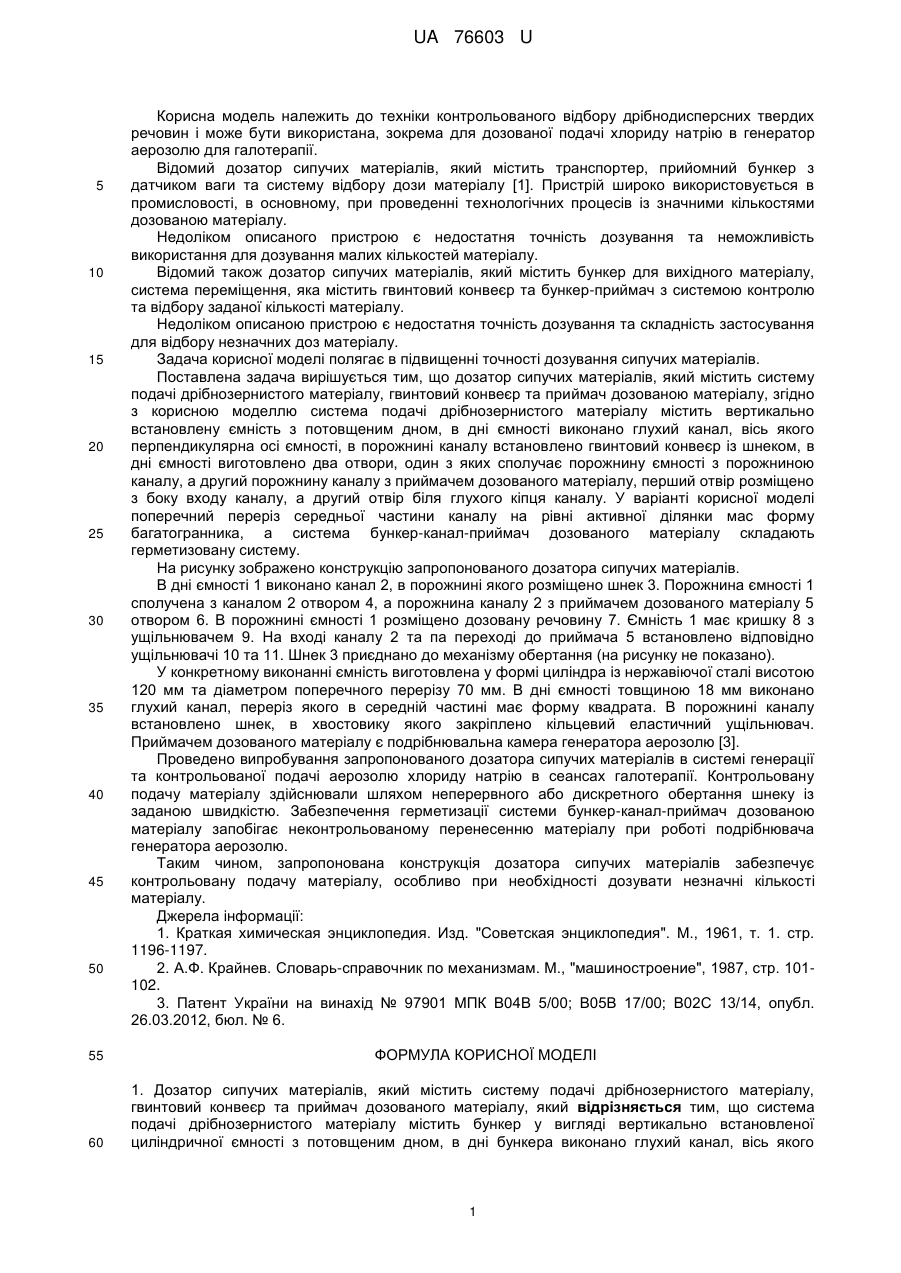

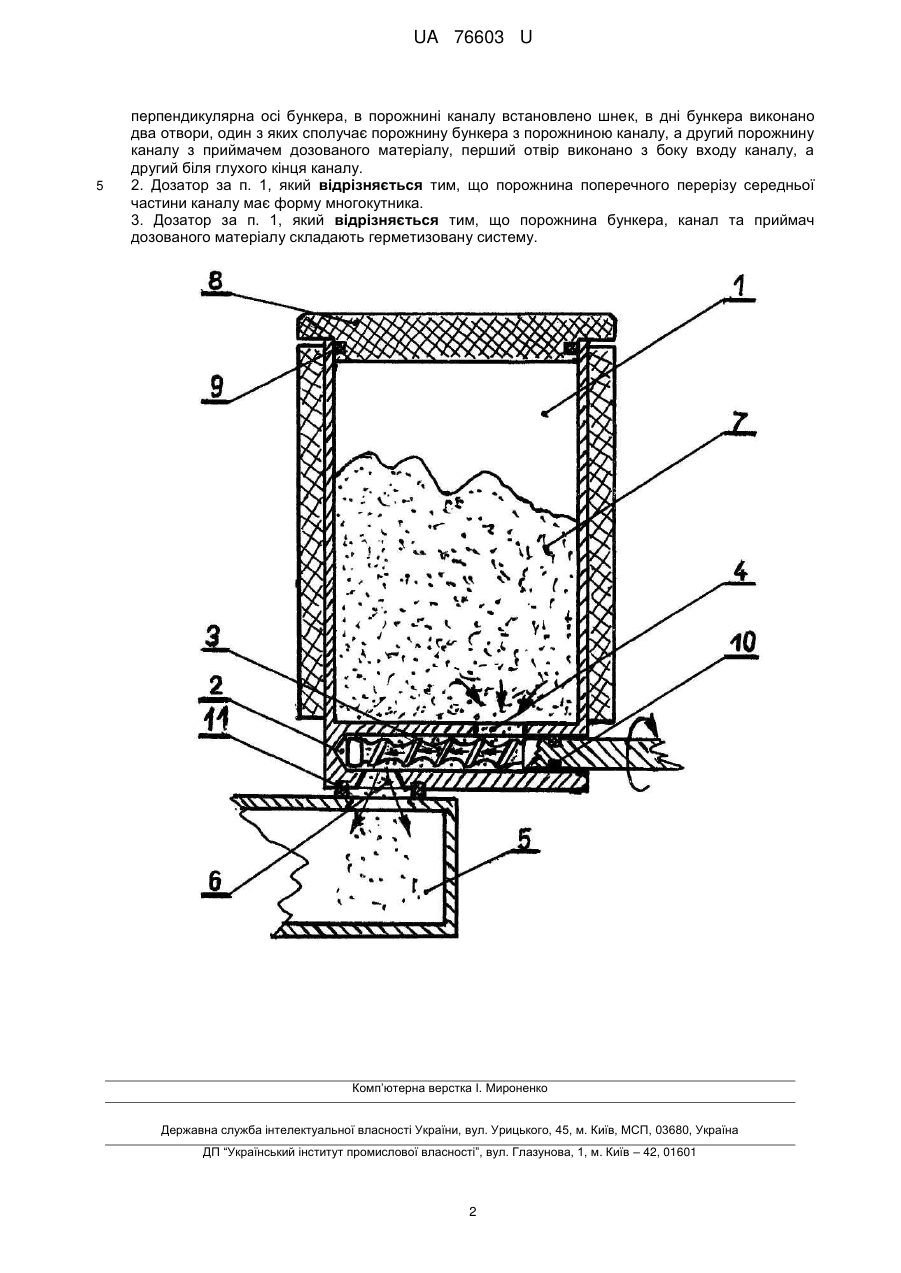

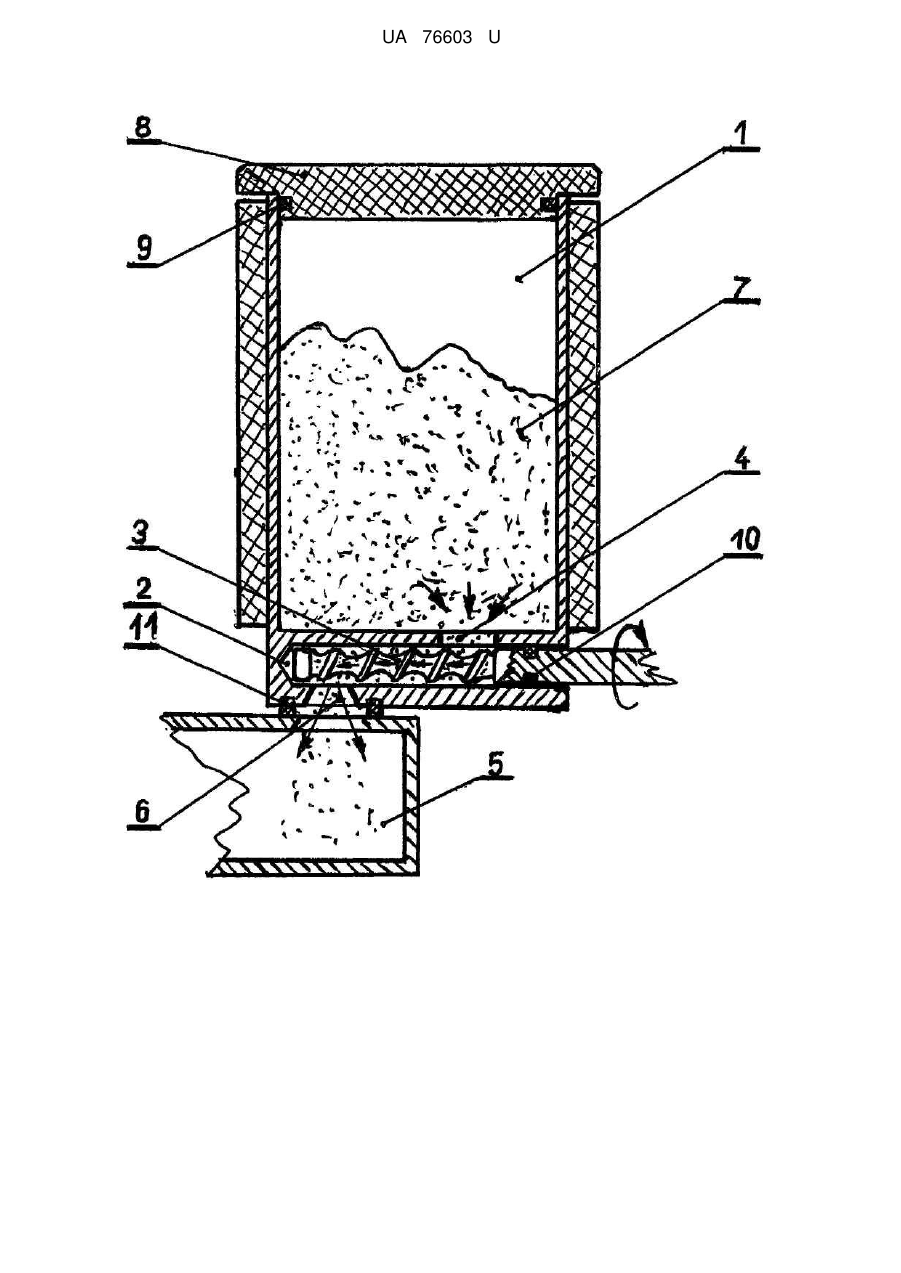

Реферат: UA 76603 U UA 76603 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки контрольованого відбору дрібнодисперсних твердих речовин і може бути використана, зокрема для дозованої подачі хлориду натрію в генератор аерозолю для галотерапії. Відомий дозатор сипучих матеріалів, який містить транспортер, прийомний бункер з датчиком ваги та систему відбору дози матеріалу [1]. Пристрій широко використовується в промисловості, в основному, при проведенні технологічних процесів із значними кількостями дозованою матеріалу. Недоліком описаного пристрою є недостатня точність дозування та неможливість використання для дозування малих кількостей матеріалу. Відомий також дозатор сипучих матеріалів, який містить бункер для вихідного матеріалу, система переміщення, яка містить гвинтовий конвеєр та бункер-приймач з системою контролю та відбору заданої кількості матеріалу. Недоліком описаною пристрою є недостатня точність дозування та складність застосування для відбору незначних доз матеріалу. Задача корисної моделі полягає в підвищенні точності дозування сипучих матеріалів. Поставлена задача вирішується тим, що дозатор сипучих матеріалів, який містить систему подачі дрібнозернистого матеріалу, гвинтовий конвеєр та приймач дозованою матеріалу, згідно з корисною моделлю система подачі дрібнозернистого матеріалу містить вертикально встановлену ємність з потовщеним дном, в дні ємності виконано глухий канал, вісь якого перпендикулярна осі ємності, в порожнині каналу встановлено гвинтовий конвеєр із шнеком, в дні ємності виготовлено два отвори, один з яких сполучає порожнину ємності з порожниною каналу, а другий порожнину каналу з приймачем дозованого матеріалу, перший отвір розміщено з боку входу каналу, а другий отвір біля глухого кіпця каналу. У варіанті корисної моделі поперечний переріз середньої частини каналу на рівні активної ділянки мас форму багатогранника, а система бункер-канал-приймач дозованого матеріалу складають герметизовану систему. На рисунку зображено конструкцію запропонованого дозатора сипучих матеріалів. В дні ємності 1 виконано канал 2, в порожнині якого розміщено шнек 3. Порожнина ємності 1 сполучена з каналом 2 отвором 4, а порожнина каналу 2 з приймачем дозованого матеріалу 5 отвором 6. В порожнині ємності 1 розміщено дозовану речовину 7. Ємність 1 має кришку 8 з ущільнювачем 9. На вході каналу 2 та па переході до приймача 5 встановлено відповідно ущільнювачі 10 та 11. Шнек 3 приєднано до механізму обертання (на рисунку не показано). У конкретному виконанні ємність виготовлена у формі циліндра із нержавіючої сталі висотою 120 мм та діаметром поперечного перерізу 70 мм. В дні ємності товщиною 18 мм виконано глухий канал, переріз якого в середній частині має форму квадрата. В порожнині каналу встановлено шнек, в хвостовику якого закріплено кільцевий еластичний ущільнювач. Приймачем дозованого матеріалу є подрібнювальна камера генератора аерозолю [3]. Проведено випробування запропонованого дозатора сипучих матеріалів в системі генерації та контрольованої подачі аерозолю хлориду натрію в сеансах галотерапії. Контрольовану подачу матеріалу здійснювали шляхом неперервного або дискретного обертання шнеку із заданою швидкістю. Забезпечення герметизації системи бункер-канал-приймач дозованою матеріалу запобігає неконтрольованому перенесенню матеріалу при роботі подрібнювача генератора аерозолю. Таким чином, запропонована конструкція дозатора сипучих матеріалів забезпечує контрольовану подачу матеріалу, особливо при необхідності дозувати незначні кількості матеріалу. Джерела інформації: 1. Краткая химическая энциклопедия. Изд. "Советская энциклопедия". М., 1961, т. 1. стр. 1196-1197. 2. А.Ф. Крайнев. Словарь-справочник по механизмам. М., "машиностроение", 1987, стр. 101102. 3. Патент України на винахід № 97901 МПК В04В 5/00; В05В 17/00; В02С 13/14, опубл. 26.03.2012, бюл. № 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дозатор сипучих матеріалів, який містить систему подачі дрібнозернистого матеріалу, гвинтовий конвеєр та приймач дозованого матеріалу, який відрізняється тим, що система подачі дрібнозернистого матеріалу містить бункер у вигляді вертикально встановленої циліндричної ємності з потовщеним дном, в дні бункера виконано глухий канал, вісь якого 1 UA 76603 U 5 перпендикулярна осі бункера, в порожнині каналу встановлено шнек, в дні бункера виконано два отвори, один з яких сполучає порожнину бункера з порожниною каналу, а другий порожнину каналу з приймачем дозованого матеріалу, перший отвір виконано з боку входу каналу, а другий біля глухого кінця каналу. 2. Дозатор за п. 1, який відрізняється тим, що порожнина поперечного перерізу середньої частини каналу має форму многокутника. 3. Дозатор за п. 1, який відрізняється тим, що порожнина бункера, канал та приймач дозованого матеріалу складають герметизовану систему. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
