Спосіб обробітку ґрунту

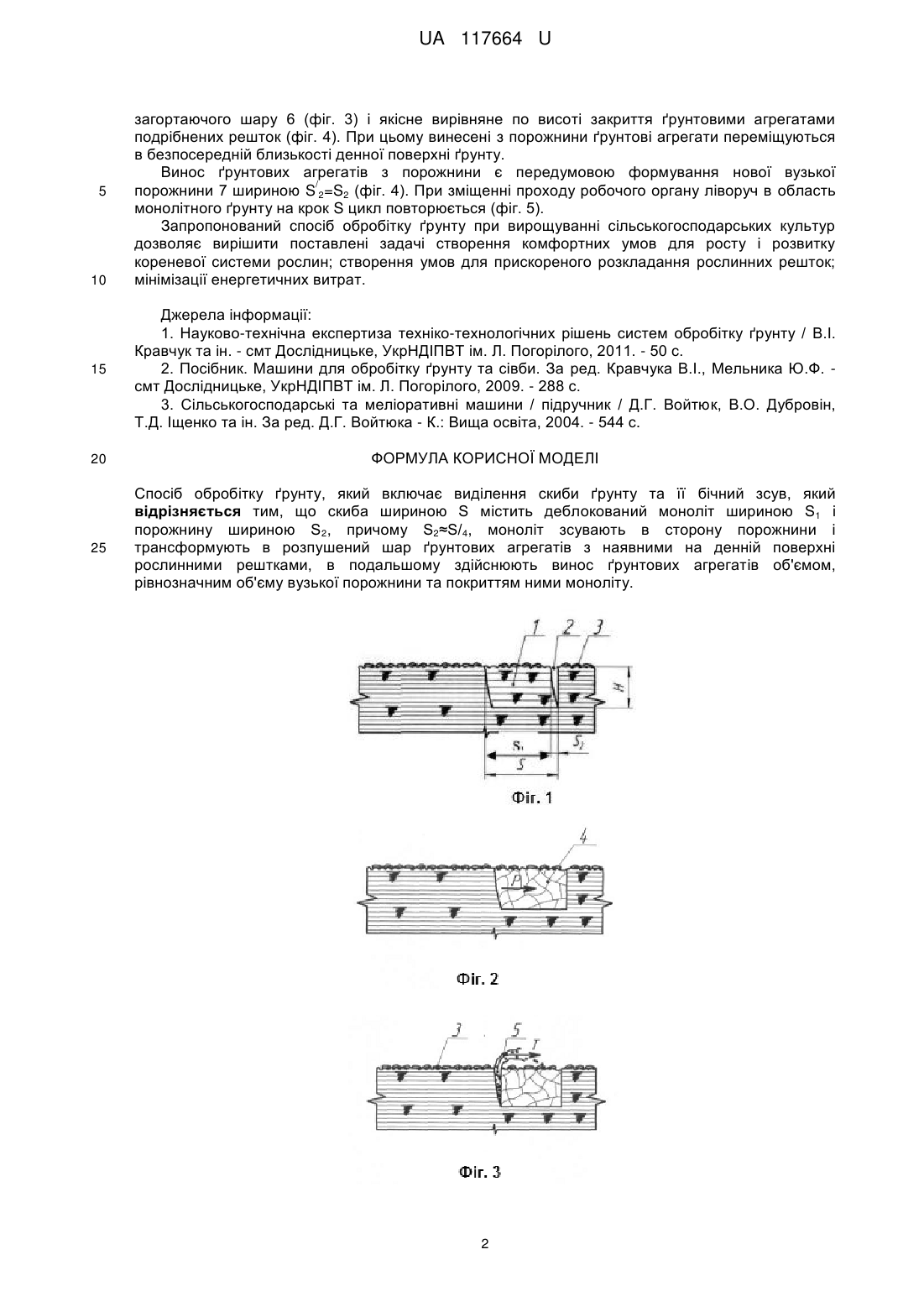

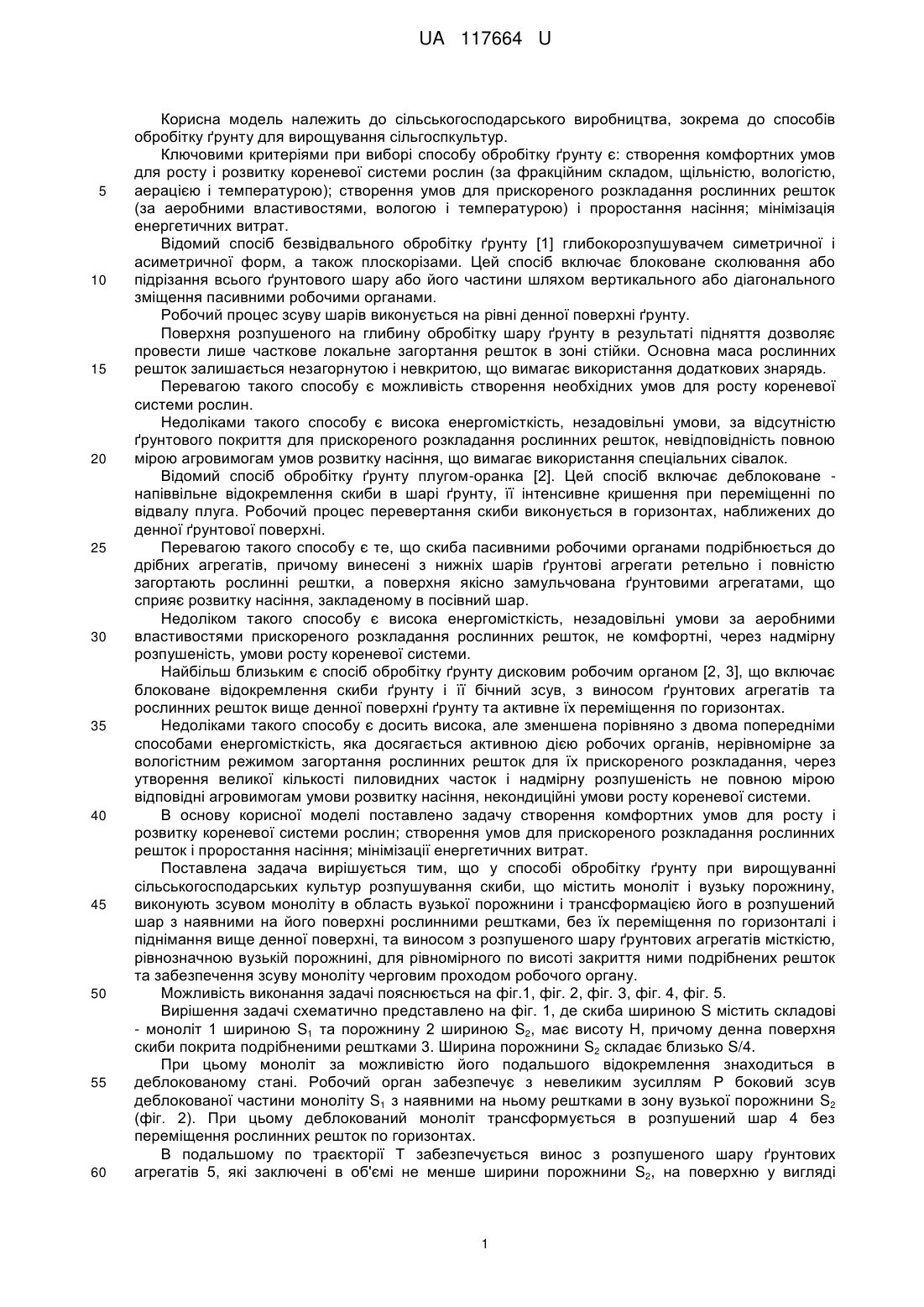

Реферат: Спосіб обробітку ґрунту включає виділення скиби ґрунту та її бічний зсув. Скиба шириною S містить деблокований моноліт шириною S1 і порожнину шириною S2, причому S2≈S/4, моноліт зсувають в сторону порожнини і трансформують в розпушений шар ґрунтових агрегатів з наявними на денній поверхні рослинними рештками, в подальшому здійснюють винос ґрунтових агрегатів об'ємом, рівнозначним об'єму вузької порожнини та покриттям ними моноліту. UA 117664 U (12) UA 117664 U UA 117664 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського виробництва, зокрема до способів обробітку ґрунту для вирощування сільгоспкультур. Ключовими критеріями при виборі способу обробітку ґрунту є: створення комфортних умов для росту і розвитку кореневої системи рослин (за фракційним складом, щільністю, вологістю, аерацією і температурою); створення умов для прискореного розкладання рослинних решток (за аеробними властивостями, вологою і температурою) і проростання насіння; мінімізація енергетичних витрат. Відомий спосіб безвідвального обробітку ґрунту [1] глибокорозпушувачем симетричної і асиметричної форм, а також плоскорізами. Цей спосіб включає блоковане сколювання або підрізання всього ґрунтового шару або його частини шляхом вертикального або діагонального зміщення пасивними робочими органами. Робочий процес зсуву шарів виконується на рівні денної поверхні ґрунту. Поверхня розпушеного на глибину обробітку шару ґрунту в результаті підняття дозволяє провести лише часткове локальне загортання решток в зоні стійки. Основна маса рослинних решток залишається незагорнутою і невкритою, що вимагає використання додаткових знарядь. Перевагою такого способу є можливість створення необхідних умов для росту кореневої системи рослин. Недоліками такого способу є висока енергомісткість, незадовільні умови, за відсутністю ґрунтового покриття для прискореного розкладання рослинних решток, невідповідність повною мірою агровимогам умов розвитку насіння, що вимагає використання спеціальних сівалок. Відомий спосіб обробітку ґрунту плугом-оранка [2]. Цей спосіб включає деблоковане напіввільне відокремлення скиби в шарі ґрунту, її інтенсивне кришення при переміщенні по відвалу плуга. Робочий процес перевертання скиби виконується в горизонтах, наближених до денної ґрунтової поверхні. Перевагою такого способу є те, що скиба пасивними робочими органами подрібнюється до дрібних агрегатів, причому винесені з нижніх шарів ґрунтові агрегати ретельно і повністю загортають рослинні рештки, а поверхня якісно замульчована ґрунтовими агрегатами, що сприяє розвитку насіння, закладеному в посівний шар. Недоліком такого способу є висока енергомісткість, незадовільні умови за аеробними властивостями прискореного розкладання рослинних решток, не комфортні, через надмірну розпушеність, умови росту кореневої системи. Найбільш близьким є спосіб обробітку ґрунту дисковим робочим органом [2, 3], що включає блоковане відокремлення скиби ґрунту і її бічний зсув, з виносом ґрунтових агрегатів та рослинних решток вище денної поверхні ґрунту та активне їх переміщення по горизонтах. Недоліками такого способу є досить висока, але зменшена порівняно з двома попередніми способами енергомісткість, яка досягається активною дією робочих органів, нерівномірне за вологістним режимом загортання рослинних решток для їх прискореного розкладання, через утворення великої кількості пиловидних часток і надмірну розпушеність не повною мірою відповідні агровимогам умови розвитку насіння, некондиційні умови росту кореневої системи. В основу корисної моделі поставлено задачу створення комфортних умов для росту і розвитку кореневої системи рослин; створення умов для прискореного розкладання рослинних решток і проростання насіння; мінімізації енергетичних витрат. Поставлена задача вирішується тим, що у способі обробітку ґрунту при вирощуванні сільськогосподарських культур розпушування скиби, що містить моноліт і вузьку порожнину, виконують зсувом моноліту в область вузької порожнини і трансформацією його в розпушений шар з наявними на його поверхні рослинними рештками, без їх переміщення по горизонталі і піднімання вище денної поверхні, та виносом з розпушеного шару ґрунтових агрегатів місткістю, рівнозначною вузькій порожнині, для рівномірного по висоті закриття ними подрібнених решток та забезпечення зсуву моноліту черговим проходом робочого органу. Можливість виконання задачі пояснюється на фіг.1, фіг. 2, фіг. 3, фіг. 4, фіг. 5. Вирішення задачі схематично представлено на фіг. 1, де скиба шириною S містить складові - моноліт 1 шириною S1 та порожнину 2 шириною S2, має висоту Н, причому денна поверхня скиби покрита подрібненими рештками 3. Ширина порожнини S2 складає близько S/4. При цьому моноліт за можливістю його подальшого відокремлення знаходиться в деблокованому стані. Робочий орган забезпечує з невеликим зусиллям Ρ боковий зсув деблокованої частини моноліту S1 з наявними на ньому рештками в зону вузької порожнини S2 (фіг. 2). При цьому деблокований моноліт трансформується в розпушений шар 4 без переміщення рослинних решток по горизонтах. В подальшому по траєкторії Τ забезпечується винос з розпушеного шару ґрунтових агрегатів 5, які заключені в об'ємі не менше ширини порожнини S2, на поверхню у вигляді 1 UA 117664 U 5 10 загортаючого шару 6 (фіг. 3) і якісне вирівняне по висоті закриття ґрунтовими агрегатами подрібнених решток (фіг. 4). При цьому винесені з порожнини ґрунтові агрегати переміщуються в безпосередній близькості денної поверхні ґрунту. Винос ґрунтових агрегатів з порожнини є передумовою формування нової вузької / порожнини 7 шириною S 2=S2 (фіг. 4). При зміщенні проходу робочого органу ліворуч в область монолітного ґрунту на крок S цикл повторюється (фіг. 5). Запропонований спосіб обробітку ґрунту при вирощуванні сільськогосподарських культур дозволяє вирішити поставлені задачі створення комфортних умов для росту і розвитку кореневої системи рослин; створення умов для прискореного розкладання рослинних решток; мінімізації енергетичних витрат. 15 Джерела інформації: 1. Науково-технічна експертиза техніко-технологічних рішень систем обробітку ґрунту / В.І. Кравчук та ін. - смт Дослідницьке, УкрНДІПВТ ім. Л. Погорілого, 2011. - 50 с. 2. Посібник. Машини для обробітку ґрунту та сівби. За ред. Кравчука В.І., Мельника Ю.Ф. смт Дослідницьке, УкрНДІПВТ ім. Л. Погорілого, 2009. - 288 с. 3. Сільськогосподарські та меліоративні машини / підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін. За ред. Д.Г. Войтюка - К.: Вища освіта, 2004. - 544 с. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Спосіб обробітку ґрунту, який включає виділення скиби ґрунту та її бічний зсув, який відрізняється тим, що скиба шириною S містить деблокований моноліт шириною S1 і порожнину шириною S2, причому S2≈S/4, моноліт зсувають в сторону порожнини і трансформують в розпушений шар ґрунтових агрегатів з наявними на денній поверхні рослинними рештками, в подальшому здійснюють винос ґрунтових агрегатів об'ємом, рівнозначним об'єму вузької порожнини та покриттям ними моноліту. 2 UA 117664 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
