Спосіб обробітку ґрунту

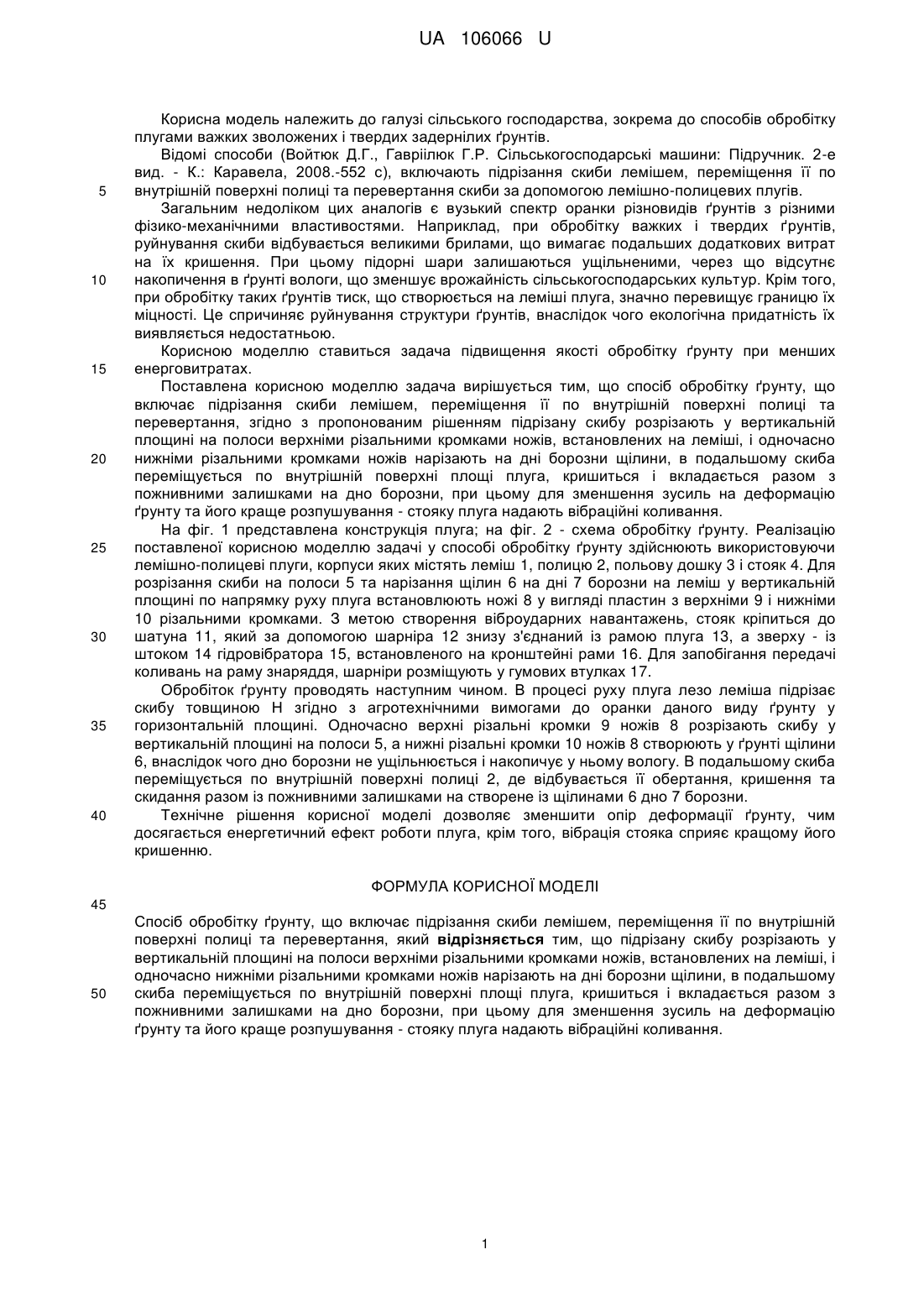

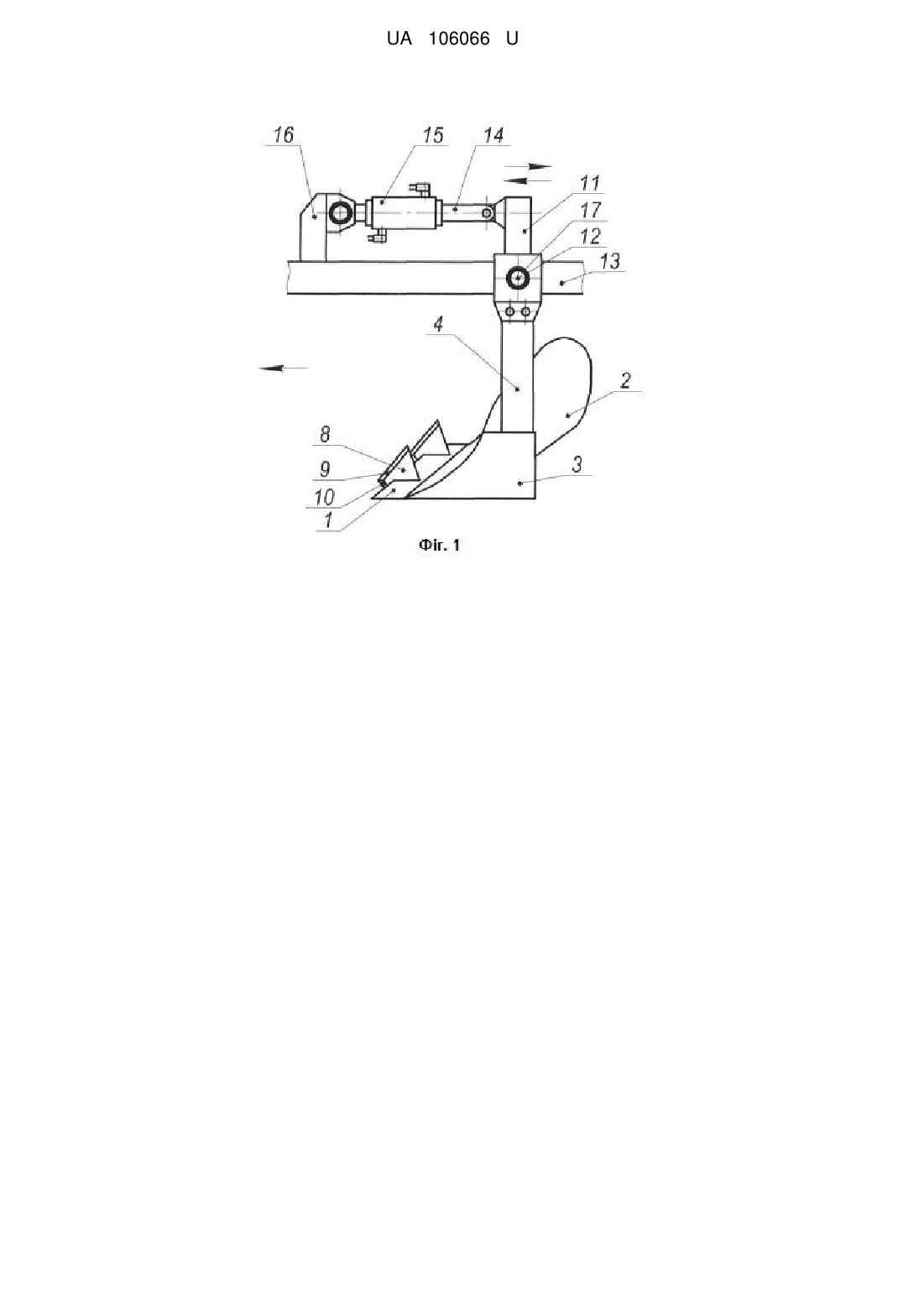

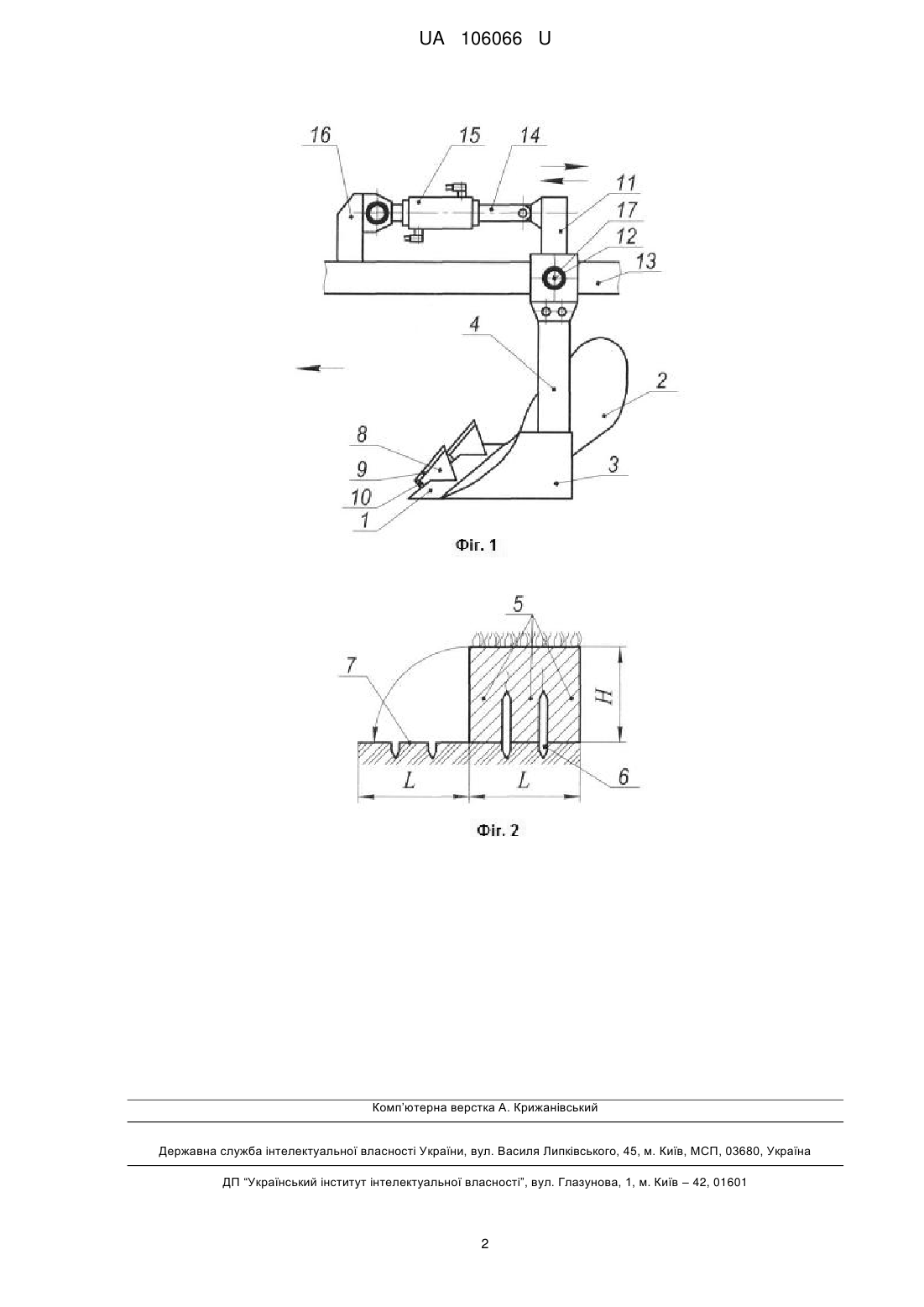

Реферат: Спосіб обробітку ґрунту, що включає підрізання скиби лемішем, переміщення її по внутрішній поверхні полиці та перевертання, причому підрізану скибу розрізають у вертикальній площині на полоси верхніми різальними кромками ножів, встановлених на леміші, і одночасно нижніми різальними кромками ножів нарізають на дні борозни щілини, в подальшому скиба переміщується по внутрішній поверхні площі плуга, кришиться і вкладається разом з пожнивними залишками на дно борозни, при цьому для зменшення зусиль на деформацію ґрунту та його краще розпушування - стояку плуга надають вібраційні коливання. UA 106066 U (12) UA 106066 U UA 106066 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства, зокрема до способів обробітку плугами важких зволожених і твердих задернілих ґрунтів. Відомі способи (Войтюк Д.Г., Гавріілюк Г.Р. Сільськогосподарські машини: Підручник. 2-е вид. - К.: Каравела, 2008.-552 с), включають підрізання скиби лемішем, переміщення її по внутрішній поверхні полиці та перевертання скиби за допомогою лемішно-полицевих плугів. Загальним недоліком цих аналогів є вузький спектр оранки різновидів ґрунтів з різними фізико-механічними властивостями. Наприклад, при обробітку важких і твердих ґрунтів, руйнування скиби відбувається великими брилами, що вимагає подальших додаткових витрат на їх кришення. При цьому підорні шари залишаються ущільненими, через що відсутнє накопичення в ґрунті вологи, що зменшує врожайність сільськогосподарських культур. Крім того, при обробітку таких ґрунтів тиск, що створюється на леміші плуга, значно перевищує границю їх міцності. Це спричиняє руйнування структури ґрунтів, внаслідок чого екологічна придатність їх виявляється недостатньою. Корисною моделлю ставиться задача підвищення якості обробітку ґрунту при менших енерговитратах. Поставлена корисною моделлю задача вирішується тим, що спосіб обробітку ґрунту, що включає підрізання скиби лемішем, переміщення її по внутрішній поверхні полиці та перевертання, згідно з пропонованим рішенням підрізану скибу розрізають у вертикальній площині на полоси верхніми різальними кромками ножів, встановлених на леміші, і одночасно нижніми різальними кромками ножів нарізають на дні борозни щілини, в подальшому скиба переміщується по внутрішній поверхні площі плуга, кришиться і вкладається разом з пожнивними залишками на дно борозни, при цьому для зменшення зусиль на деформацію ґрунту та його краще розпушування - стояку плуга надають вібраційні коливання. На фіг. 1 представлена конструкція плуга; на фіг. 2 - схема обробітку ґрунту. Реалізацію поставленої корисною моделлю задачі у способі обробітку ґрунту здійснюють використовуючи лемішно-полицеві плуги, корпуси яких містять леміш 1, полицю 2, польову дошку 3 і стояк 4. Для розрізання скиби на полоси 5 та нарізання щілин 6 на дні 7 борозни на леміш у вертикальній площині по напрямку руху плуга встановлюють ножі 8 у вигляді пластин з верхніми 9 і нижніми 10 різальними кромками. З метою створення віброударних навантажень, стояк кріпиться до шатуна 11, який за допомогою шарніра 12 знизу з'єднаний із рамою плуга 13, а зверху - із штоком 14 гідровібратора 15, встановленого на кронштейні рами 16. Для запобігання передачі коливань на раму знаряддя, шарніри розміщують у гумових втулках 17. Обробіток ґрунту проводять наступним чином. В процесі руху плуга лезо леміша підрізає скибу товщиною Н згідно з агротехнічними вимогами до оранки даного виду ґрунту у горизонтальній площині. Одночасно верхні різальні кромки 9 ножів 8 розрізають скибу у вертикальній площині на полоси 5, а нижні різальні кромки 10 ножів 8 створюють у ґрунті щілини 6, внаслідок чого дно борозни не ущільнюється і накопичує у ньому вологу. В подальшому скиба переміщується по внутрішній поверхні полиці 2, де відбувається її обертання, кришення та скидання разом із пожнивними залишками на створене із щілинами 6 дно 7 борозни. Технічне рішення корисної моделі дозволяє зменшити опір деформації ґрунту, чим досягається енергетичний ефект роботи плуга, крім того, вібрація стояка сприяє кращому його кришенню. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб обробітку ґрунту, що включає підрізання скиби лемішем, переміщення її по внутрішній поверхні полиці та перевертання, який відрізняється тим, що підрізану скибу розрізають у вертикальній площині на полоси верхніми різальними кромками ножів, встановлених на леміші, і одночасно нижніми різальними кромками ножів нарізають на дні борозни щілини, в подальшому скиба переміщується по внутрішній поверхні площі плуга, кришиться і вкладається разом з пожнивними залишками на дно борозни, при цьому для зменшення зусиль на деформацію ґрунту та його краще розпушування - стояку плуга надають вібраційні коливання. 1 UA 106066 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
