Система фільтрації і фракціонування сингазу

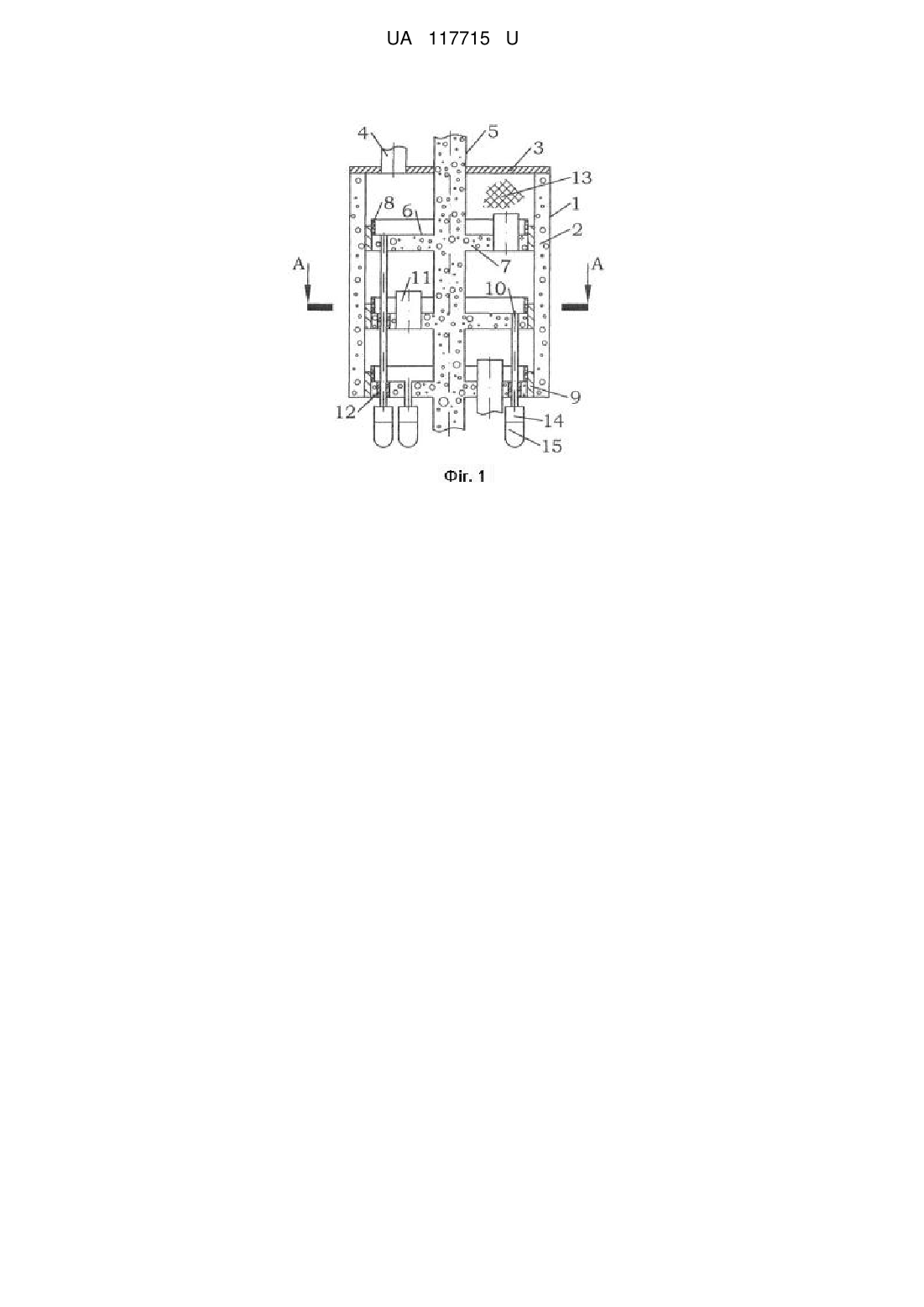

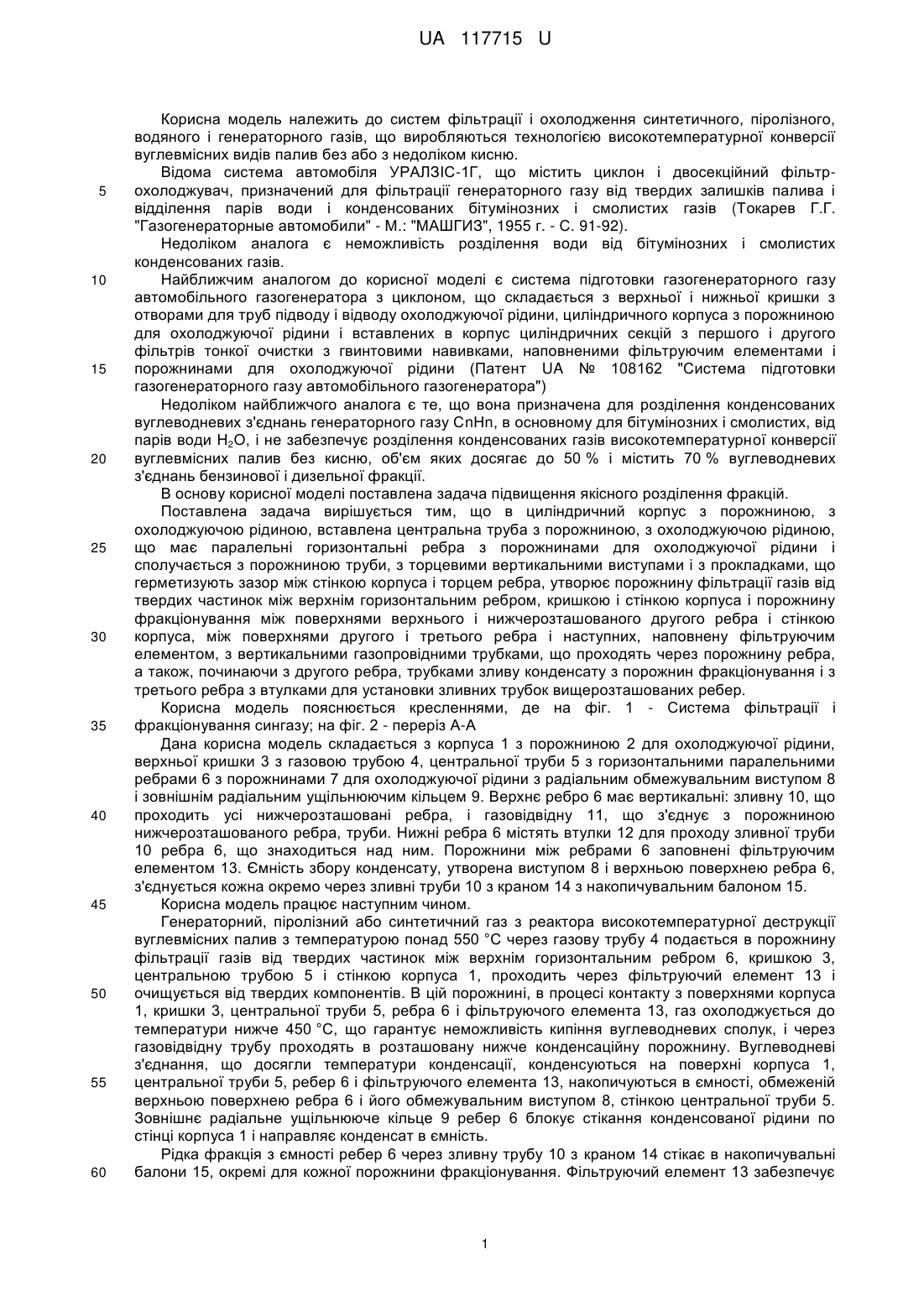

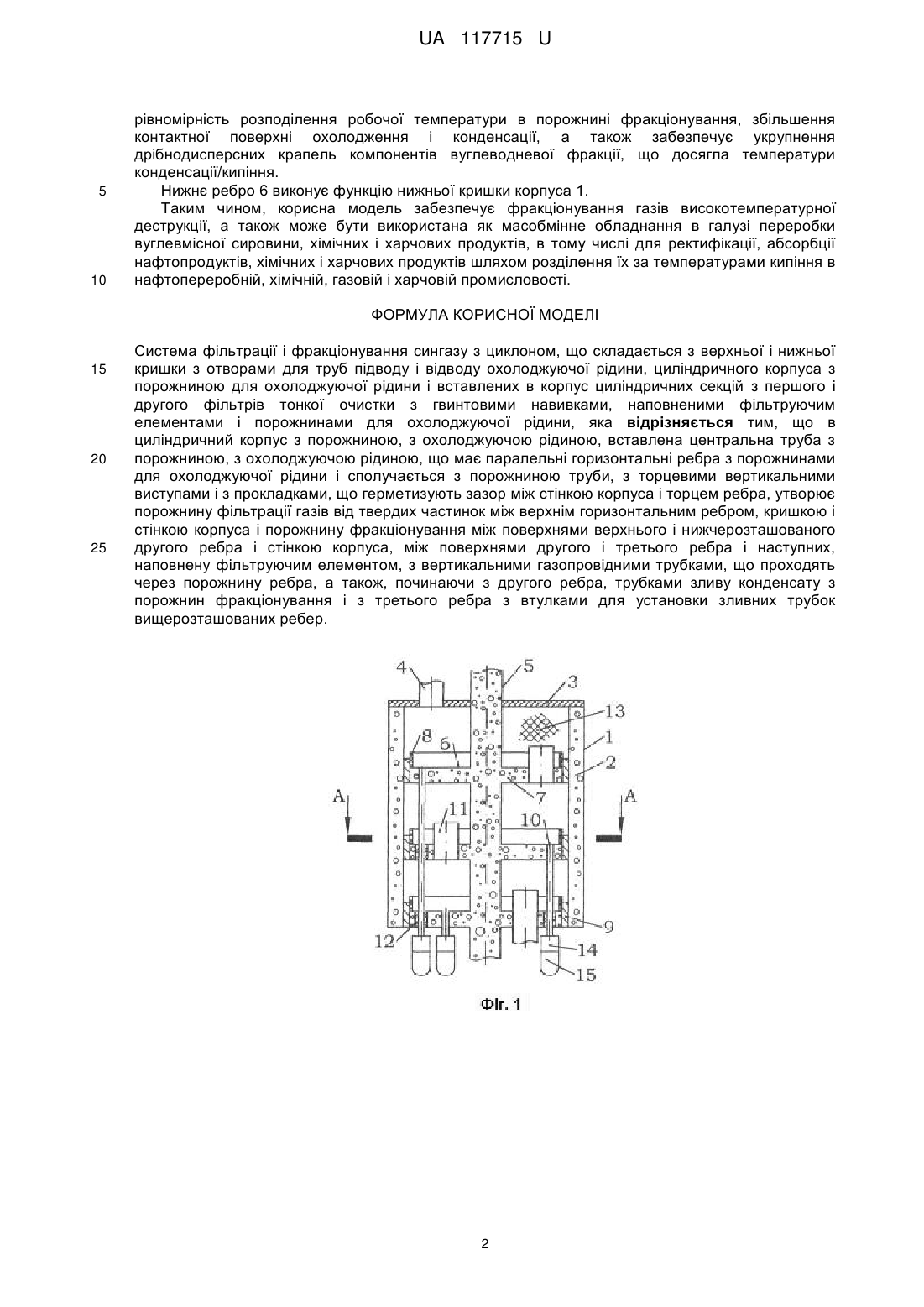

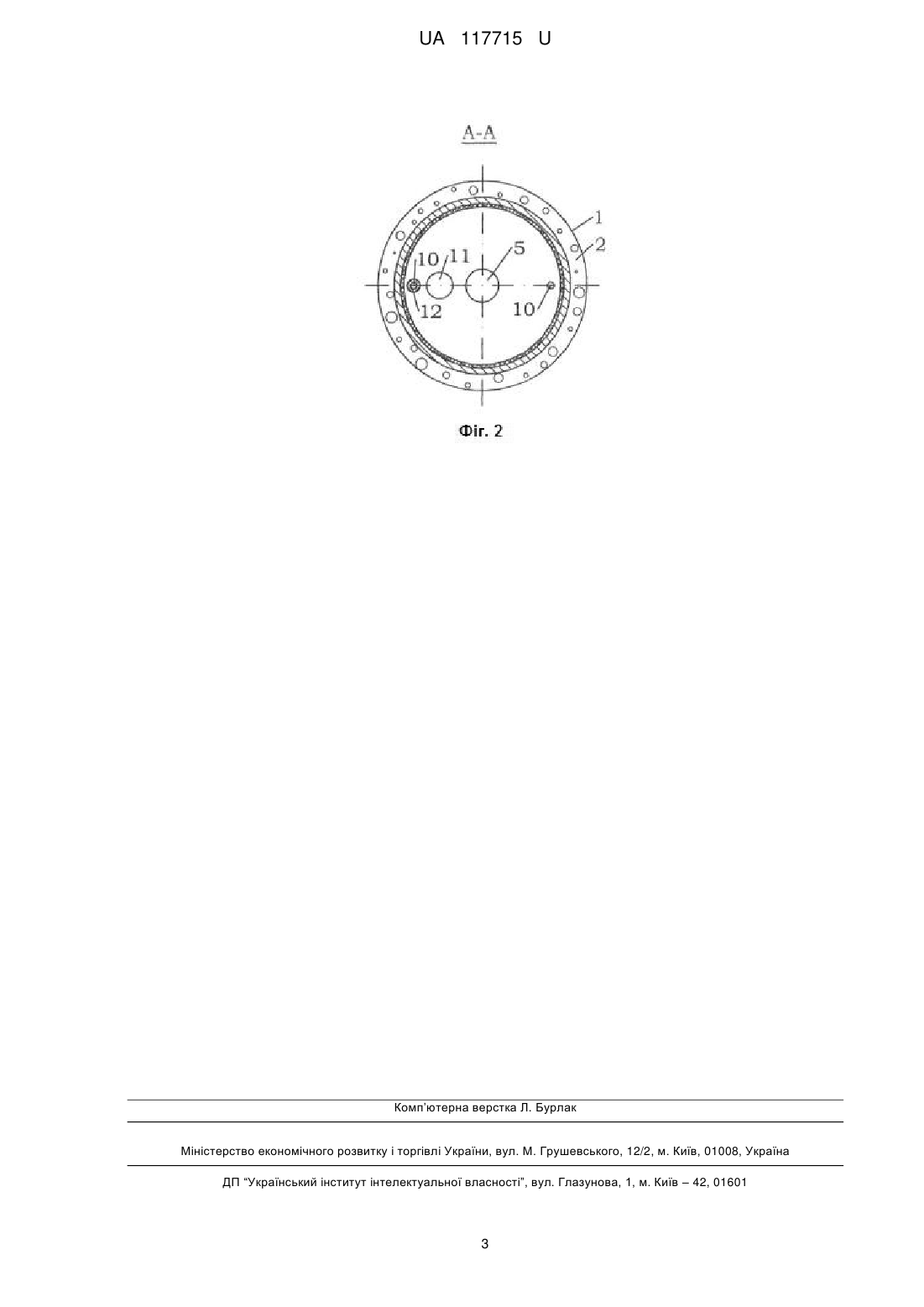

Реферат: Система фільтрації і фракціонування сингазу з циклоном складається з верхньої і нижньої кришки з отворами для труб підводу і відводу охолоджуючої рідини, циліндричного корпуса з порожниною для охолоджуючої рідини і вставлених в корпус циліндричних секцій з першого і другого фільтрів тонкої очистки з гвинтовими навивками, наповненими фільтруючим елементами і порожнинами для охолоджуючої рідини. В циліндричний корпус з порожниною, з охолоджуючою рідиною, вставлена центральна труба з порожниною, з охолоджуючою рідиною. Трубка має паралельні горизонтальні ребра з порожнинами для охолоджуючої рідини і сполучається з порожниною труби, з торцевими вертикальними виступами і з прокладками, що герметизують зазор між стінкою корпуса і торцем ребра. Утворює порожнину фільтрації газів від твердих частинок між верхнім горизонтальним ребром, кришкою і стінкою корпуса і порожнину фракціонування між поверхнями верхнього і нижчерозташованого другого ребра і стінкою корпуса, між поверхнями другого і третього ребра і наступних, наповнену фільтруючим елементом, з вертикальними газопровідними трубками, що проходять через порожнину ребра. Починаючи з другого ребра, трубками зливу конденсату з порожнин фракціонування і з третього ребра з втулками для установки зливних трубок вищерозташованих ребер. UA 117715 U (12) UA 117715 U UA 117715 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем фільтрації і охолодження синтетичного, піролізного, водяного і генераторного газів, що виробляються технологією високотемпературної конверсії вуглевмісних видів палив без або з недоліком кисню. Відома система автомобіля УРАЛЗІС-1Г, що містить циклон і двосекційний фільтрохолоджувач, призначений для фільтрації генераторного газу від твердих залишків палива і відділення парів води і конденсованих бітумінозних і смолистих газів (Токарев Г.Г. "Газогенераторные автомобили" - М.: "МАШГИЗ", 1955 г. - С. 91-92). Недоліком аналога є неможливість розділення води від бітумінозних і смолистих конденсованих газів. Найближчим аналогом до корисної моделі є система підготовки газогенераторного газу автомобільного газогенератора з циклоном, що складається з верхньої і нижньої кришки з отворами для труб підводу і відводу охолоджуючої рідини, циліндричного корпуса з порожниною для охолоджуючої рідини і вставлених в корпус циліндричних секцій з першого і другого фільтрів тонкої очистки з гвинтовими навивками, наповненими фільтруючим елементами і порожнинами для охолоджуючої рідини (Патент UA № 108162 "Система підготовки газогенераторного газу автомобільного газогенератора") Недоліком найближчого аналога є те, що вона призначена для розділення конденсованих вуглеводневих з'єднань генераторного газу СnНn, в основному для бітумінозних і смолистих, від парів води Н2О, і не забезпечує розділення конденсованих газів високотемпературної конверсії вуглевмісних палив без кисню, об'єм яких досягає до 50 % і містить 70 % вуглеводневих з'єднань бензинової і дизельної фракції. В основу корисної моделі поставлена задача підвищення якісного розділення фракцій. Поставлена задача вирішується тим, що в циліндричний корпус з порожниною, з охолоджуючою рідиною, вставлена центральна труба з порожниною, з охолоджуючою рідиною, що має паралельні горизонтальні ребра з порожнинами для охолоджуючої рідини і сполучається з порожниною труби, з торцевими вертикальними виступами і з прокладками, що герметизують зазор між стінкою корпуса і торцем ребра, утворює порожнину фільтрації газів від твердих частинок між верхнім горизонтальним ребром, кришкою і стінкою корпуса і порожнину фракціонування між поверхнями верхнього і нижчерозташованого другого ребра і стінкою корпуса, між поверхнями другого і третього ребра і наступних, наповнену фільтруючим елементом, з вертикальними газопровідними трубками, що проходять через порожнину ребра, а також, починаючи з другого ребра, трубками зливу конденсату з порожнин фракціонування і з третього ребра з втулками для установки зливних трубок вищерозташованих ребер. Корисна модель пояснюється кресленнями, де на фіг. 1 - Система фільтрації і фракціонування сингазу; на фіг. 2 - переріз А-А Дана корисна модель складається з корпуса 1 з порожниною 2 для охолоджуючої рідини, верхньої кришки 3 з газовою трубою 4, центральної труби 5 з горизонтальними паралельними ребрами 6 з порожнинами 7 для охолоджуючої рідини з радіальним обмежувальним виступом 8 і зовнішнім радіальним ущільнюючим кільцем 9. Верхнє ребро 6 маєвертикальні: зливну 10, що проходить усі нижчерозташовані ребра, і газовідвідну 11, що з'єднує з порожниною нижчерозташованого ребра, труби. Нижні ребра 6 містять втулки 12 для проходу зливної труби 10 ребра 6, що знаходиться над ним. Порожнини між ребрами 6 заповнені фільтруючим елементом 13. Ємність збору конденсату, утворена виступом 8 і верхньою поверхнею ребра 6, з'єднується кожна окремо через зливні труби 10 з краном 14 з накопичувальним балоном 15. Корисна модель працює наступним чином. Генераторний, піролізний або синтетичний газ з реактора високотемпературної деструкції вуглевмісних палив з температурою понад 550 °C через газову трубу 4 подається в порожнину фільтрації газів від твердих частинок між верхнім горизонтальним ребром 6, кришкою 3, центральною трубою 5 і стінкою корпуса 1, проходить через фільтруючий елемент 13 і очищується від твердих компонентів. В цій порожнині, в процесі контакту з поверхнями корпуса 1, кришки 3, центральної труби 5, ребра 6 і фільтруючого елемента 13, газ охолоджується до температури нижче 450 °C, що гарантує неможливість кипіння вуглеводневих сполук, і через газовідвідну трубу проходять в розташовану нижче конденсаційну порожнину. Вуглеводневі з'єднання, що досягли температури конденсації, конденсуються на поверхні корпуса 1, центральної труби 5, ребер 6 і фільтруючого елемента 13, накопичуються в ємності, обмеженій верхньою поверхнею ребра 6 і його обмежувальним виступом 8, стінкою центральної труби 5. Зовнішнє радіальне ущільнююче кільце 9 ребер 6 блокує стікання конденсованої рідини по стінці корпуса 1 і направляє конденсат в ємність. Рідка фракція з ємності ребер 6 через зливну трубу 10 з краном 14 стікає в накопичувальні балони 15, окремі для кожної порожнини фракціонування. Фільтруючий елемент 13 забезпечує 1 UA 117715 U 5 10 рівномірність розподілення робочої температури в порожнині фракціонування, збільшення контактної поверхні охолодження і конденсації, а також забезпечує укрупнення дрібнодисперсних крапель компонентів вуглеводневої фракції, що досягла температури конденсації/кипіння. Нижнє ребро 6 виконує функцію нижньої кришки корпуса 1. Таким чином, корисна модель забезпечує фракціонування газів високотемпературної деструкції, а також може бути використана як масобмінне обладнання в галузі переробки вуглевмісної сировини, хімічних і харчових продуктів, в тому числі для ректифікації, абсорбції нафтопродуктів, хімічних і харчових продуктів шляхом розділення їх за температурами кипіння в нафтопереробній, хімічній, газовій і харчовій промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Система фільтрації і фракціонування сингазу з циклоном, що складається з верхньої і нижньої кришки з отворами для труб підводу і відводу охолоджуючої рідини, циліндричного корпуса з порожниною для охолоджуючої рідини і вставлених в корпус циліндричних секцій з першого і другого фільтрів тонкої очистки з гвинтовими навивками, наповненими фільтруючим елементами і порожнинами для охолоджуючої рідини, яка відрізняється тим, що в циліндричний корпус з порожниною, з охолоджуючою рідиною, вставлена центральна труба з порожниною, з охолоджуючою рідиною, що має паралельні горизонтальні ребра з порожнинами для охолоджуючої рідини і сполучається з порожниною труби, з торцевими вертикальними виступами і з прокладками, що герметизують зазор між стінкою корпуса і торцем ребра, утворює порожнину фільтрації газів від твердих частинок між верхнім горизонтальним ребром, кришкою і стінкою корпуса і порожнину фракціонування між поверхнями верхнього і нижчерозташованого другого ребра і стінкою корпуса, між поверхнями другого і третього ребра і наступних, наповнену фільтруючим елементом, з вертикальними газопровідними трубками, що проходять через порожнину ребра, а також, починаючи з другого ребра, трубками зливу конденсату з порожнин фракціонування і з третього ребра з втулками для установки зливних трубок вищерозташованих ребер. 2 UA 117715 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
