Жатка для збирання соняшнику

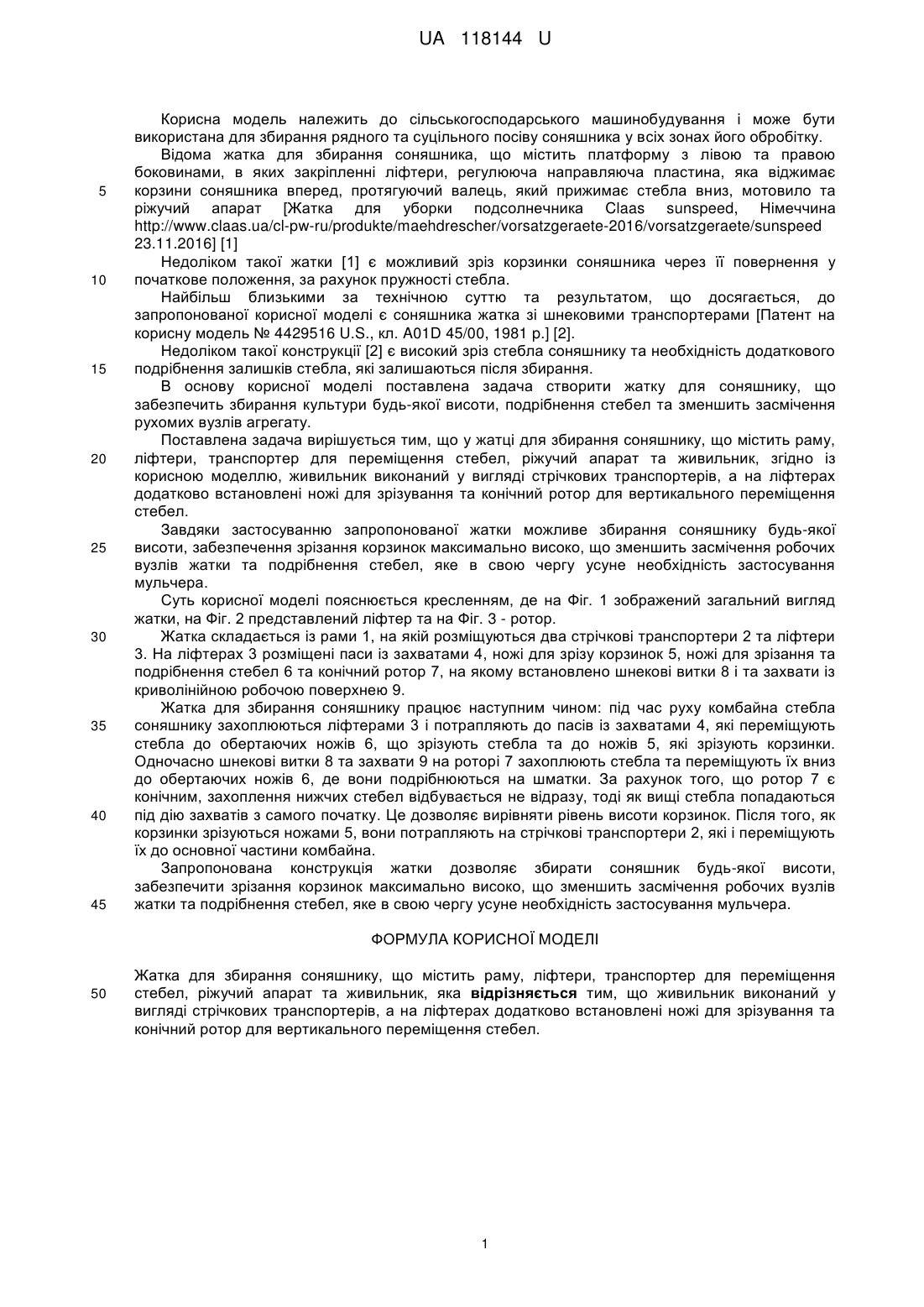

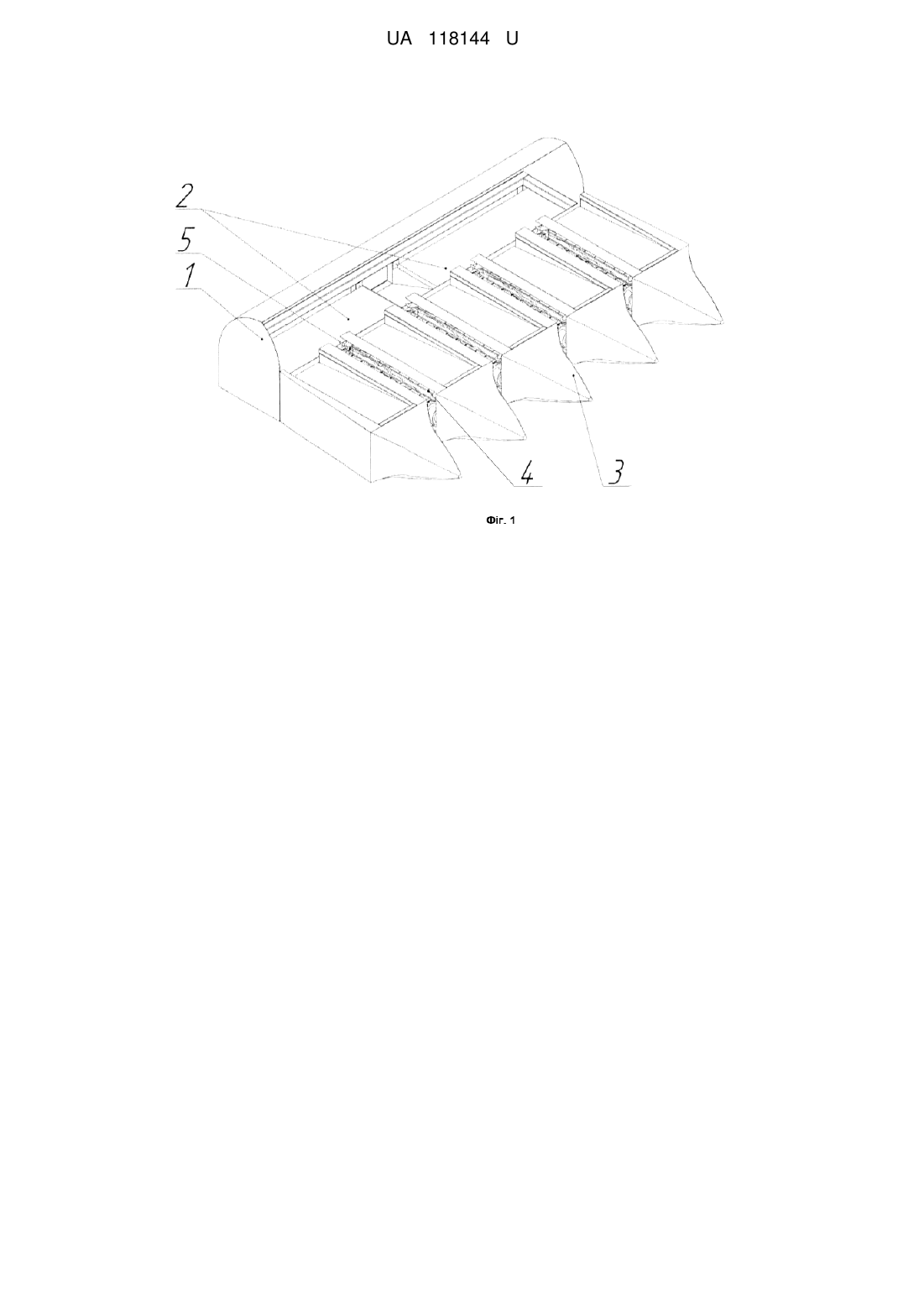

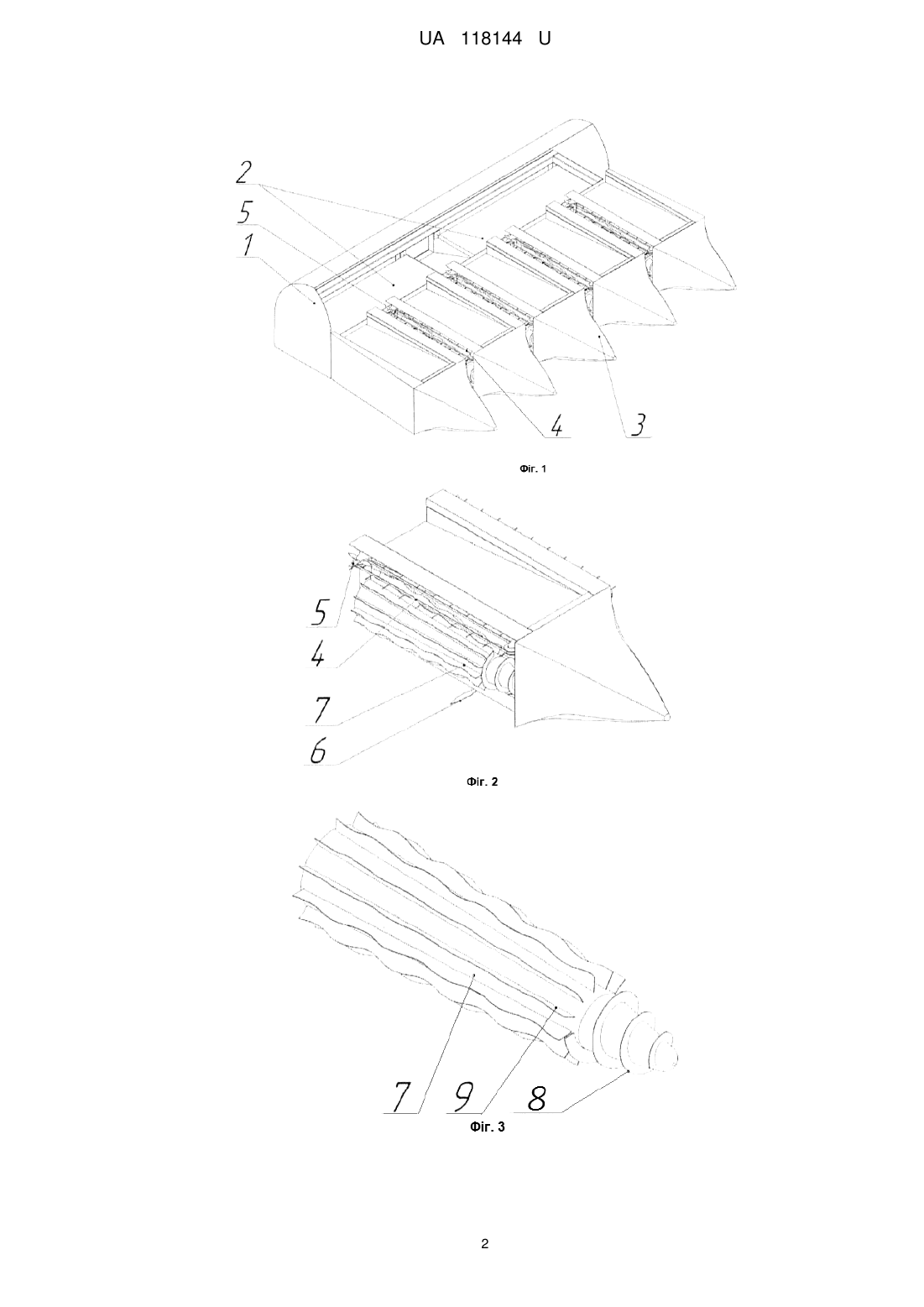

Реферат: Жатка для збирання соняшнику містить раму, ліфтери, транспортер для переміщення стебел, ріжучий апарат та живильник. При цьому живильник виконаний у вигляді стрічкових транспортерів, а на ліфтерах додатково встановлені ножі для зрізування та конічний ротор для вертикального переміщення стебел. UA 118144 U (54) ЖАТКА ДЛЯ ЗБИРАННЯ СОНЯШНИКУ UA 118144 U UA 118144 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для збирання рядного та суцільного посіву соняшника у всіх зонах його обробітку. Відома жатка для збирання соняшника, що містить платформу з лівою та правою боковинами, в яких закріпленні ліфтери, регулююча направляюча пластина, яка віджимає корзини соняшника вперед, протягуючий валець, який прижимає стебла вниз, мотовило та ріжучий апарат [Жатка для уборки подсолнечника Claas sunspeed, Німеччина http://www.claas.ua/cl-pw-ru/produkte/maehdrescher/vorsatzgeraete-2016/vorsatzgeraete/sunspeed 23.11.2016] [1] Недоліком такої жатки [1] є можливий зріз корзинки соняшника через її повернення у початкове положення, за рахунок пружності стебла. Найбільш близькими за технічною суттю та результатом, що досягається, до запропонованої корисної моделі є соняшника жатка зі шнековими транспортерами [Патент на корисну модель № 4429516 U.S., кл. A01D 45/00, 1981 p.] [2]. Недоліком такої конструкції [2] є високий зріз стебла соняшнику та необхідність додаткового подрібнення залишків стебла, які залишаються після збирання. В основу корисної моделі поставлена задача створити жатку для соняшнику, що забезпечить збирання культури будь-якої висоти, подрібнення стебел та зменшить засмічення рухомих вузлів агрегату. Поставлена задача вирішується тим, що у жатці для збирання соняшнику, що містить раму, ліфтери, транспортер для переміщення стебел, ріжучий апарат та живильник, згідно із корисною моделлю, живильник виконаний у вигляді стрічкових транспортерів, а на ліфтерах додатково встановлені ножі для зрізування та конічний ротор для вертикального переміщення стебел. Завдяки застосуванню запропонованої жатки можливе збирання соняшнику будь-якої висоти, забезпечення зрізання корзинок максимально високо, що зменшить засмічення робочих вузлів жатки та подрібнення стебел, яке в свою чергу усуне необхідність застосування мульчера. Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений загальний вигляд жатки, на Фіг. 2 представлений ліфтер та на Фіг. 3 - ротор. Жатка складається із рами 1, на якій розміщуються два стрічкові транспортери 2 та ліфтери 3. На ліфтерах 3 розміщені паси із захватами 4, ножі для зрізу корзинок 5, ножі для зрізання та подрібнення стебел 6 та конічний ротор 7, на якому встановлено шнекові витки 8 і та захвати із криволінійною робочою поверхнею 9. Жатка для збирання соняшнику працює наступним чином: під час руху комбайна стебла соняшнику захоплюються ліфтерами 3 і потрапляють до пасів із захватами 4, які переміщують стебла до обертаючих ножів 6, що зрізують стебла та до ножів 5, які зрізують корзинки. Одночасно шнекові витки 8 та захвати 9 на роторі 7 захоплюють стебла та переміщують їх вниз до обертаючих ножів 6, де вони подрібнюються на шматки. За рахунок того, що ротор 7 є конічним, захоплення нижчих стебел відбувається не відразу, тоді як вищі стебла попадаються під дію захватів з самого початку. Це дозволяє вирівняти рівень висоти корзинок. Після того, як корзинки зрізуються ножами 5, вони потрапляють на стрічкові транспортери 2, які і переміщують їх до основної частини комбайна. Запропонована конструкція жатки дозволяє збирати соняшник будь-якої висоти, забезпечити зрізання корзинок максимально високо, що зменшить засмічення робочих вузлів жатки та подрібнення стебел, яке в свою чергу усуне необхідність застосування мульчера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Жатка для збирання соняшнику, що містить раму, ліфтери, транспортер для переміщення стебел, ріжучий апарат та живильник, яка відрізняється тим, що живильник виконаний у вигляді стрічкових транспортерів, а на ліфтерах додатково встановлені ножі для зрізування та конічний ротор для вертикального переміщення стебел. 1 UA 118144 U 2 UA 118144 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
