Жатка для збирання соняшнику

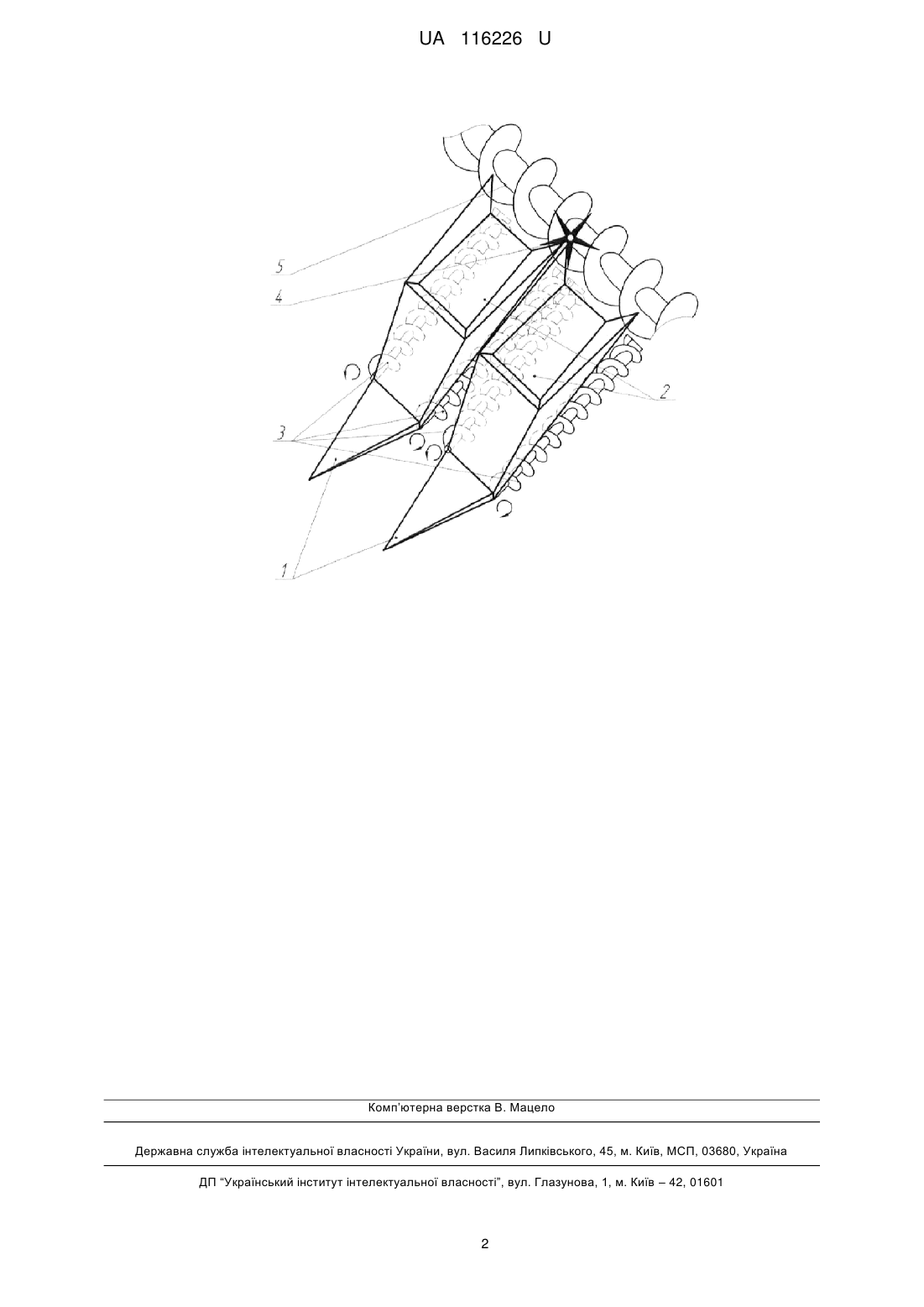

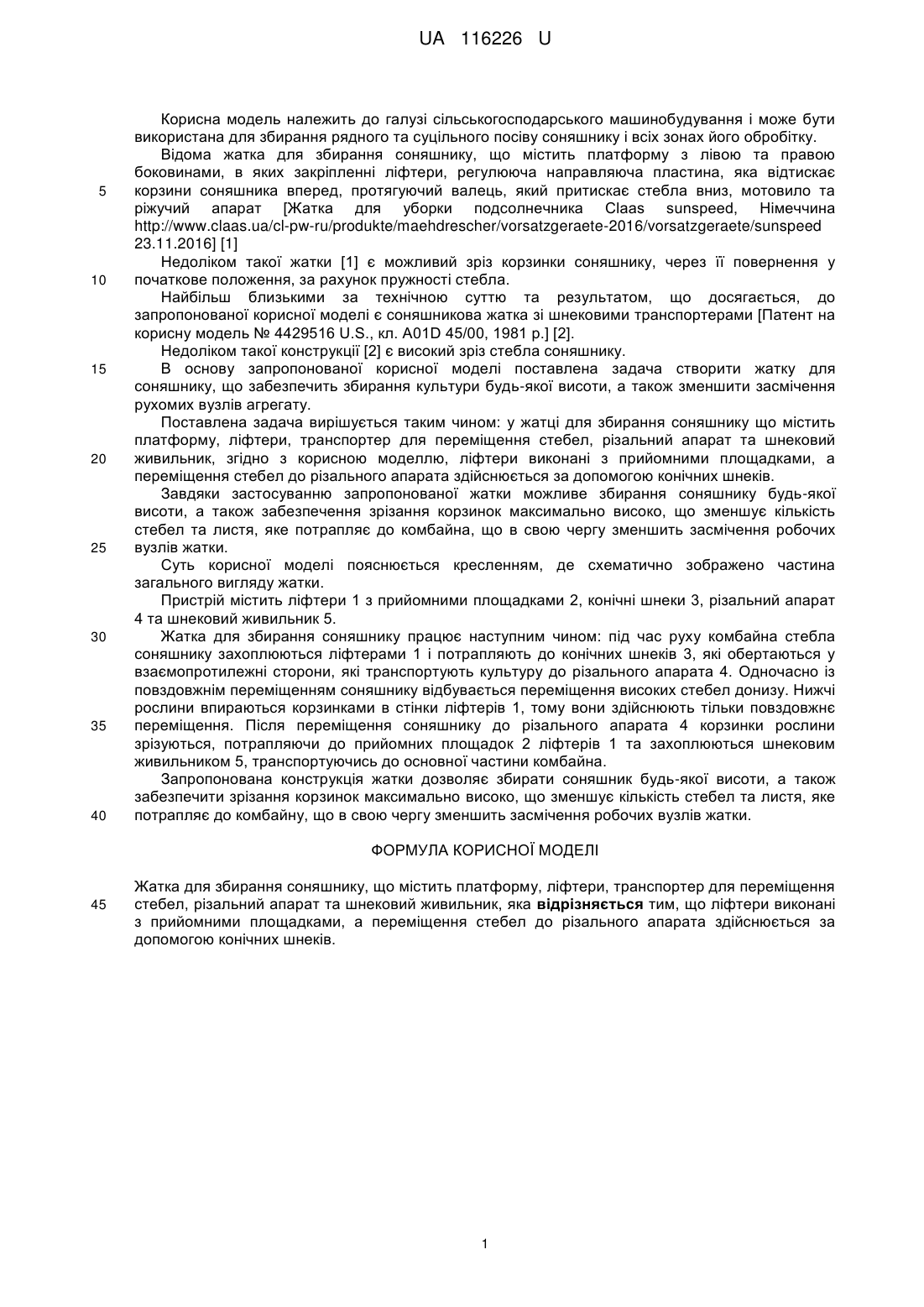

Реферат: Жатка для збирання соняшнику містить платформу, ліфтери, транспортер для переміщення стебел, різальний апарат та шнековий живильник. Ліфтери виконані з прийомними площадками, а переміщення стебел до різального апарата здійснюється за допомогою конічних шнеків. UA 116226 U (54) ЖАТКА ДЛЯ ЗБИРАННЯ СОНЯШНИКУ UA 116226 U UA 116226 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для збирання рядного та суцільного посіву соняшнику і всіх зонах його обробітку. Відома жатка для збирання соняшнику, що містить платформу з лівою та правою боковинами, в яких закріпленні ліфтери, регулююча направляюча пластина, яка відтискає корзини соняшника вперед, протягуючий валець, який притискає стебла вниз, мотовило та ріжучий апарат [Жатка для уборки подсолнечника Claas sunspeed, Німеччина http://www.claas.ua/cl-pw-ru/produkte/maehdrescher/vorsatzgeraete-2016/vorsatzgeraete/sunspeed 23.11.2016] [1] Недоліком такої жатки [1] є можливий зріз корзинки соняшнику, через її повернення у початкове положення, за рахунок пружності стебла. Найбільш близькими за технічною суттю та результатом, що досягається, до запропонованої корисної моделі є соняшникова жатка зі шнековими транспортерами [Патент на корисну модель № 4429516 U.S., кл. А01D 45/00, 1981 p.] [2]. Недоліком такої конструкції [2] є високий зріз стебла соняшнику. В основу запропонованої корисної моделі поставлена задача створити жатку для соняшнику, що забезпечить збирання культури будь-якої висоти, а також зменшити засмічення рухомих вузлів агрегату. Поставлена задача вирішується таким чином: у жатці для збирання соняшнику що містить платформу, ліфтери, транспортер для переміщення стебел, різальний апарат та шнековий живильник, згідно з корисною моделлю, ліфтери виконані з прийомними площадками, а переміщення стебел до різального апарата здійснюється за допомогою конічних шнеків. Завдяки застосуванню запропонованої жатки можливе збирання соняшнику будь-якої висоти, а також забезпечення зрізання корзинок максимально високо, що зменшує кількість стебел та листя, яке потрапляє до комбайна, що в свою чергу зменшить засмічення робочих вузлів жатки. Суть корисної моделі пояснюється кресленням, де схематично зображено частина загального вигляду жатки. Пристрій містить ліфтери 1 з прийомними площадками 2, конічні шнеки 3, різальний апарат 4 та шнековий живильник 5. Жатка для збирання соняшнику працює наступним чином: під час руху комбайна стебла соняшнику захоплюються ліфтерами 1 і потрапляють до конічних шнеків 3, які обертаються у взаємопротилежні сторони, які транспортують культуру до різального апарата 4. Одночасно із повздовжнім переміщенням соняшнику відбувається переміщення високих стебел донизу. Нижчі рослини впираються корзинками в стінки ліфтерів 1, тому вони здійснюють тільки повздовжнє переміщення. Після переміщення соняшнику до різального апарата 4 корзинки рослини зрізуються, потрапляючи до прийомних площадок 2 ліфтерів 1 та захоплюються шнековим живильником 5, транспортуючись до основної частини комбайна. Запропонована конструкція жатки дозволяє збирати соняшник будь-якої висоти, а також забезпечити зрізання корзинок максимально високо, що зменшує кількість стебел та листя, яке потрапляє до комбайну, що в свою чергу зменшить засмічення робочих вузлів жатки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Жатка для збирання соняшнику, що містить платформу, ліфтери, транспортер для переміщення стебел, різальний апарат та шнековий живильник, яка відрізняється тим, що ліфтери виконані з прийомними площадками, а переміщення стебел до різального апарата здійснюється за допомогою конічних шнеків. 1 UA 116226 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
