Спосіб попереднього зволоження привибійної частини вугільного масиву лави

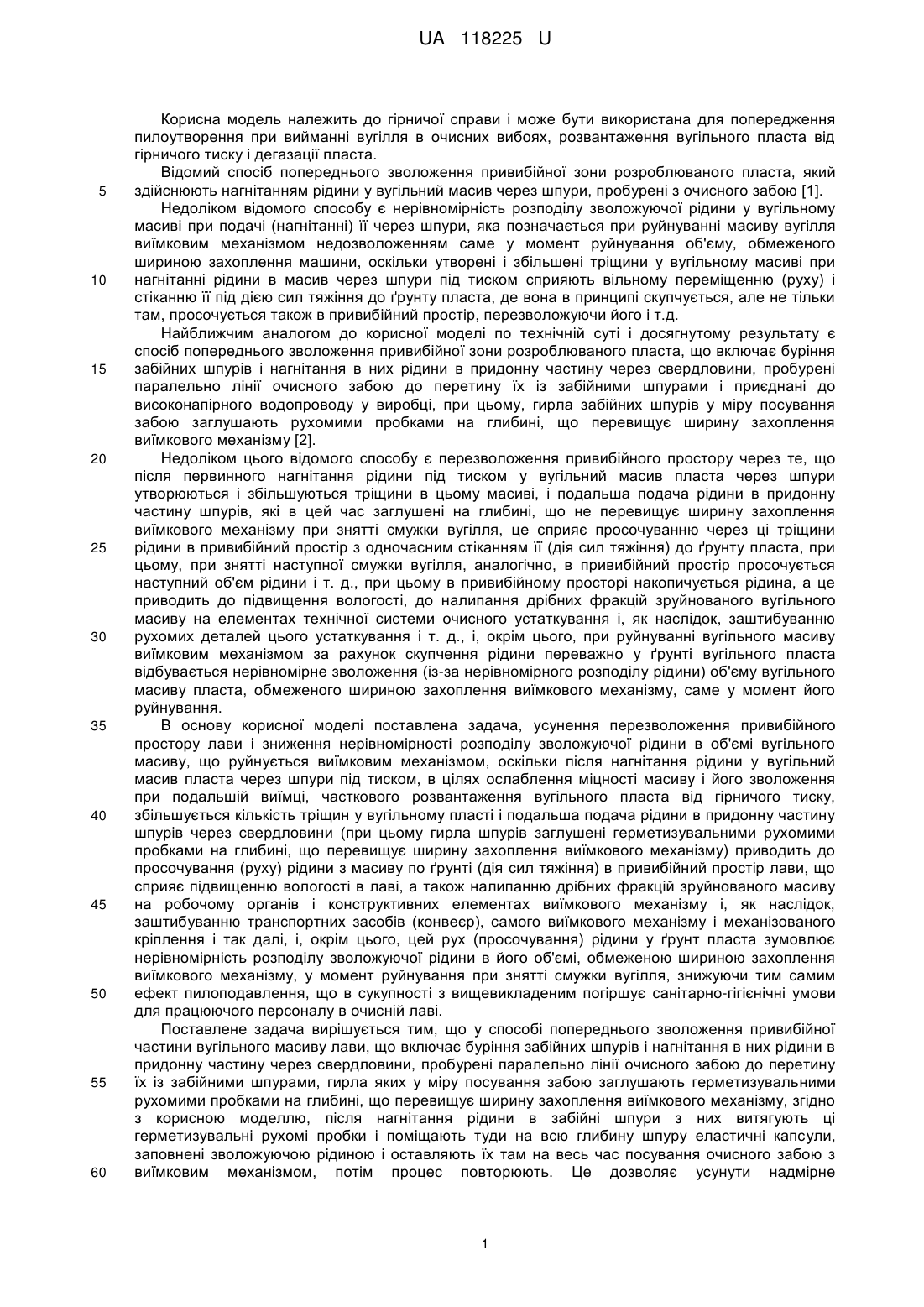

Реферат: Спосіб попереднього зволоження привибійної частини вугільного масиву лави включає буріння забійних шпурів і нагнітання в них рідини в придонну частину через свердловини, пробурені паралельно лінії очисного забою до перетину їх із забійними шпурами, гирла яких у міру посування забою заглушають герметизувальними рухомими пробками на глибині, що перевищує ширину захоплення виїмкового механізму. Після нагнітання рідини в забійні шпури з них видаляють герметизувальні рухомі пробки і поміщають на всю глибину шпура еластичні капсули, заповнені зволожуючою рідиною і залишають їх там на весь час посування очисного забою з виїмковим механізмом, потім процес повторюють. UA 118225 U (54) СПОСІБ ПОПЕРЕДНЬОГО ЗВОЛОЖЕННЯ ПРИВИБІЙНОЇ ЧАСТИНИ ВУГІЛЬНОГО МАСИВУ ЛАВИ UA 118225 U UA 118225 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи і може бути використана для попередження пилоутворення при вийманні вугілля в очисних вибоях, розвантаження вугільного пласта від гірничого тиску і дегазації пласта. Відомий спосіб попереднього зволоження привибійної зони розроблюваного пласта, який здійснюють нагнітанням рідини у вугільний масив через шпури, пробурені з очисного забою [1]. Недоліком відомого способу є нерівномірність розподілу зволожуючої рідини у вугільному масиві при подачі (нагнітанні) її через шпури, яка позначається при руйнуванні масиву вугілля виїмковим механізмом недозволоженням саме у момент руйнування об'єму, обмеженого шириною захоплення машини, оскільки утворені і збільшені тріщини у вугільному масиві при нагнітанні рідини в масив через шпури під тиском сприяють вільному переміщенню (руху) і стіканню її під дією сил тяжіння до ґрунту пласта, де вона в принципі скупчується, але не тільки там, просочується також в привибійний простір, перезволожуючи його і т.д. Найближчим аналогом до корисної моделі по технічній суті і досягнутому результату є спосіб попереднього зволоження привибійної зони розроблюваного пласта, що включає буріння забійних шпурів і нагнітання в них рідини в придонну частину через свердловини, пробурені паралельно лінії очисного забою до перетину їх із забійними шпурами і приєднані до високонапірного водопроводу у виробці, при цьому, гирла забійних шпурів у міру посування забою заглушають рухомими пробками на глибині, що перевищує ширину захоплення виїмкового механізму [2]. Недоліком цього відомого способу є перезволоження привибійного простору через те, що після первинного нагнітання рідини під тиском у вугільний масив пласта через шпури утворюються і збільшуються тріщини в цьому масиві, і подальша подача рідини в придонну частину шпурів, які в цей час заглушені на глибині, що не перевищує ширину захоплення виїмкового механізму при знятті смужки вугілля, це сприяє просочуванню через ці тріщини рідини в привибійний простір з одночасним стіканням її (дія сил тяжіння) до ґрунту пласта, при цьому, при знятті наступної смужки вугілля, аналогічно, в привибійний простір просочується наступний об'єм рідини і т. д., при цьому в привибійному просторі накопичується рідина, а це приводить до підвищення вологості, до налипання дрібних фракцій зруйнованого вугільного масиву на елементах технічної системи очисного устаткування і, як наслідок, заштибуванню рухомих деталей цього устаткування і т. д., і, окрім цього, при руйнуванні вугільного масиву виїмковим механізмом за рахунок скупчення рідини переважно у ґрунті вугільного пласта відбувається нерівномірне зволоження (із-за нерівномірного розподілу рідини) об'єму вугільного масиву пласта, обмеженого шириною захоплення виїмкового механізму, саме у момент його руйнування. В основу корисної моделі поставлена задача, усунення перезволоження привибійного простору лави і зниження нерівномірності розподілу зволожуючої рідини в об'ємі вугільного масиву, що руйнується виїмковим механізмом, оскільки після нагнітання рідини у вугільний масив пласта через шпури під тиском, в цілях ослаблення міцності масиву і його зволоження при подальшій виїмці, часткового розвантаження вугільного пласта від гірничого тиску, збільшується кількість тріщин у вугільному пласті і подальша подача рідини в придонну частину шпурів через свердловини (при цьому гирла шпурів заглушені герметизувальними рухомими пробками на глибині, що перевищує ширину захоплення виїмкового механізму) приводить до просочування (руху) рідини з масиву по ґрунті (дія сил тяжіння) в привибійний простір лави, що сприяє підвищенню вологості в лаві, а також налипанню дрібних фракцій зруйнованого масиву на робочому органів і конструктивних елементах виїмкового механізму і, як наслідок, заштибуванню транспортних засобів (конвеєр), самого виїмкового механізму і механізованого кріплення і так далі, і, окрім цього, цей рух (просочування) рідини у ґрунт пласта зумовлює нерівномірність розподілу зволожуючої рідини в його об'ємі, обмеженою шириною захоплення виїмкового механізму, у момент руйнування при знятті смужки вугілля, знижуючи тим самим ефект пилоподавлення, що в сукупності з вищевикладеним погіршує санітарно-гігієнічні умови для працюючого персоналу в очисній лаві. Поставлене задача вирішується тим, що у способі попереднього зволоження привибійної частини вугільного масиву лави, що включає буріння забійних шпурів і нагнітання в них рідини в придонну частину через свердловини, пробурені паралельно лінії очисного забою до перетину їх із забійними шпурами, гирла яких у міру посування забою заглушають герметизувальними рухомими пробками на глибині, що перевищує ширину захоплення виїмкового механізму, згідно з корисною моделлю, після нагнітання рідини в забійні шпури з них витягують ці герметизувальні рухомі пробки і поміщають туди на всю глибину шпуру еластичні капсули, заповнені зволожуючою рідиною і оставляють їх там на весь час посування очисного забою з виїмковим механізмом, потім процес повторюють. Це дозволяє усунути надмірне 1 UA 118225 U 5 10 15 20 перезволоження привибійного простору лави і зменшити нерівномірність розподілу рідини в об'ємі вугільного масиву саме у момент руйнування масиву виїмковим механізмом. На кресленні зображена технологічна схема, що пояснює пропонований спосіб. Спосіб полягає в наступному. У разі використання від застосування пропонованого способу ефекту часткового розвантаження привибійної частини вугільного пласта лави від гірничого тиску і її попереднього зволоження, у вугільному масиві безпосередньо з привибійного простору лави бурять забійні шпури 1. Через свердловини 2, пробурені, наприклад, з штреку 3, паралельно лінії очисного забою до перетину їх з шпурами 1, від високонапірного водопроводу 4, розташованого, наприклад, в тій же виробці 3, подають в ці шпури 1 рідину. Гирла шпурів 1 при цьому заглушають герметизувальними рухомими пробками (на схемі не показано). Після нагнітання рідини під тиском у вугільний масив через шпури 1 з них витягують ці пробки і поміщають на всю глибину шпуру еластичні капсули 5, наприклад, поліетиленові, заповнені зволожуючою рідиною. Виїмковий механізм 6 при роботі в очисному забої разом з масивом вугілля руйнує і еластичні капсули 5 з рідиною. Таким чином, використання у корисної моделі запропонованого технічного рішення дозволить усунути перезволоження привибійного простору очисної лави, виключивши безперервну подачу зволожуючої рідини в забійні шпури 1, яка просочується і стікає по ґрунту пласта в привибійний простір з вугільного масиву через знову утворені і збільшені старі тріщини після нагнітання рідини, лімітувавши її об'ємом рідини в заповнених еластичних капсулах 5, поміщених в ці забійні шпури на весь час посування забою лави і підвищити ефект пилоподавлення за рахунок рівномірного розподілу зволожуючої рідини при руйнуванні вугільного масиву з цими капсулами 5 в шпурах 1 саме в об'ємі масиву, обмеженого шириною захоплення виїмкового механізму 6, що і зумовить в принципі кращі санітарно-гігієнічні умови для працюючого персоналу в очисній лаві. 25 Джерела інформації: 1. Справочное пособие. Борьба с пылью в шахтах. - М - 1963. - С. 19. 2. Авторское свидетельство СССР № 614238, E21F 5/02, 1978. 30 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб попереднього зволоження привибійної частини вугільного масиву лави, що включає буріння забійних шпурів і нагнітання в них рідини в придонну частину через свердловини, пробурені паралельно лінії очисного забою до перетину їх із забійними шпурами, гирла яких у міру посування забою заглушають герметизувальними рухомими пробками на глибині, що перевищує ширину захоплення виїмкового механізму, який відрізняється тим, що після нагнітання рідини в забійні шпури з них видаляють герметизувальні рухомі пробки і поміщають на всю глибину шпуру еластичні капсули, заповнені зволожуючою рідиною і залишають їх там на весь час посування очисного забою з виїмковим механізмом, потім процес повторюють. 2 UA 118225 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
