Ємність для напоїв

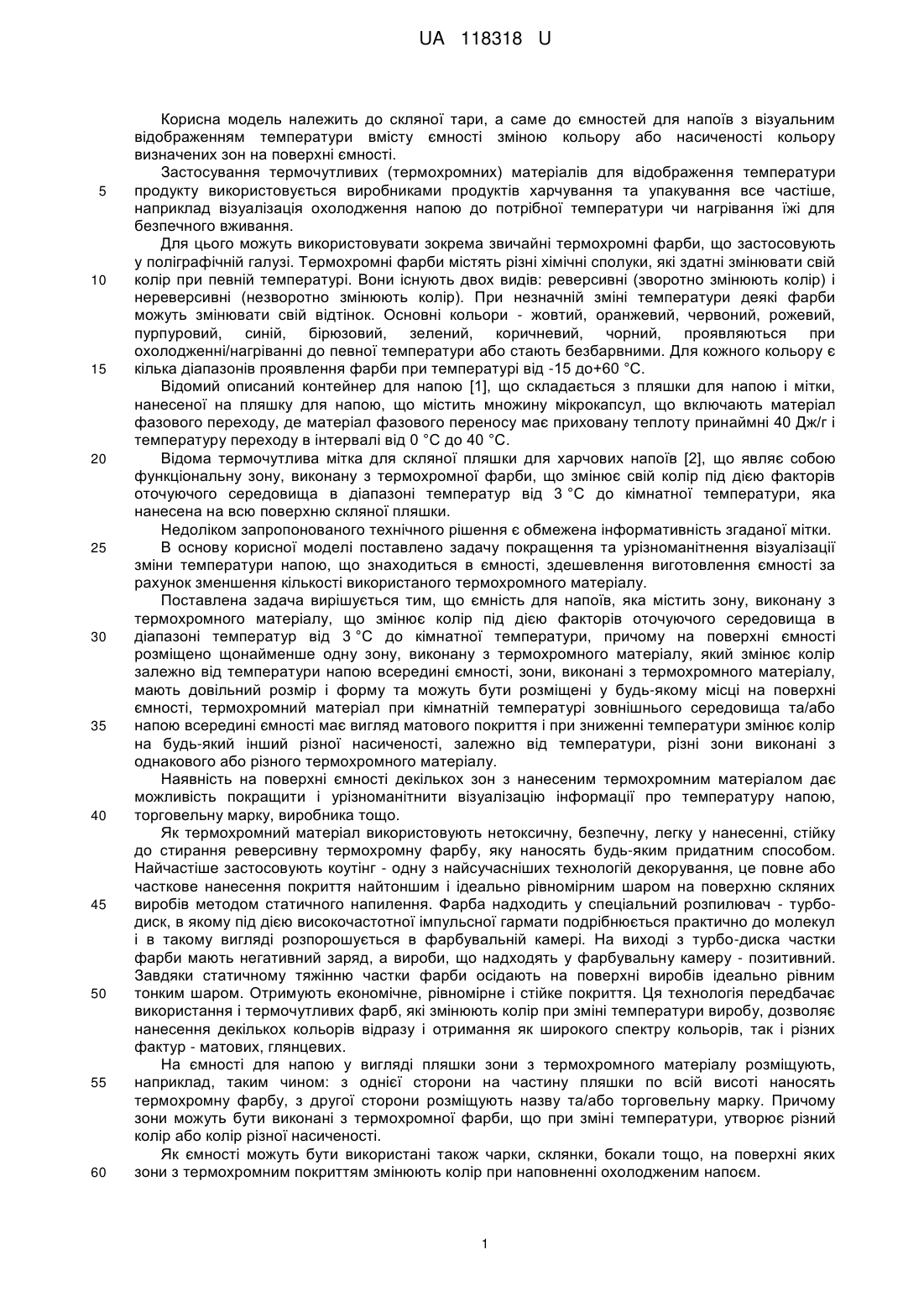

Реферат: Ємність для напоїв містить зону, виконану з термохромного матеріалу, що змінює колір під дією факторів оточуючого середовища в діапазоні температур від 3 °С до кімнатної температури. При цьому на поверхні ємності розміщено щонайменше одну зону, виконану з термохромного матеріалу, який змінює колір залежно від температури напою всередині ємності, зони, виконані з термохромного матеріалу, мають довільний розмір і форму та можуть бути розміщені у будьякому місці на поверхні ємності UA 118318 U (54) ЄМНІСТЬ ДЛЯ НАПОЇВ UA 118318 U UA 118318 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до скляної тари, а саме до ємностей для напоїв з візуальним відображенням температури вмісту ємності зміною кольору або насиченості кольору визначених зон на поверхні ємності. Застосування термочутливих (термохромних) матеріалів для відображення температури продукту використовується виробниками продуктів харчування та упакування все частіше, наприклад візуалізація охолодження напою до потрібної температури чи нагрівання їжі для безпечного вживання. Для цього можуть використовувати зокрема звичайні термохромні фарби, що застосовують у поліграфічній галузі. Термохромні фарби містять різні хімічні сполуки, які здатні змінювати свій колір при певній температурі. Вони існують двох видів: реверсивні (зворотно змінюють колір) і нереверсивні (незворотно змінюють колір). При незначній зміні температури деякі фарби можуть змінювати свій відтінок. Основні кольори - жовтий, оранжевий, червоний, рожевий, пурпуровий, синій, бірюзовий, зелений, коричневий, чорний, проявляються при охолодженні/нагріванні до певної температури або стають безбарвними. Для кожного кольору є кілька діапазонів проявлення фарби при температурі від -15 до+60 °C. Відомий описаний контейнер для напою [1], що складається з пляшки для напою і мітки, нанесеної на пляшку для напою, що містить множину мікрокапсул, що включають матеріал фазового переходу, де матеріал фазового переносу має приховану теплоту принаймні 40 Дж/г і температуру переходу в інтервалі від 0 °C до 40 °C. Відома термочутлива мітка для скляної пляшки для харчових напоїв [2], що являє собою функціональну зону, виконану з термохромної фарби, що змінює свій колір під дією факторів оточуючого середовища в діапазоні температур від 3 °C до кімнатної температури, яка нанесена на всю поверхню скляної пляшки. Недоліком запропонованого технічного рішення є обмежена інформативність згаданої мітки. В основу корисної моделі поставлено задачу покращення та урізноманітнення візуалізації зміни температури напою, що знаходиться в ємності, здешевлення виготовлення ємності за рахунок зменшення кількості використаного термохромного матеріалу. Поставлена задача вирішується тим, що ємність для напоїв, яка містить зону, виконану з термохромного матеріалу, що змінює колір під дією факторів оточуючого середовища в діапазоні температур від 3 °C до кімнатної температури, причому на поверхні ємності розміщено щонайменше одну зону, виконану з термохромного матеріалу, який змінює колір залежно від температури напою всередині ємності, зони, виконані з термохромного матеріалу, мають довільний розмір і форму та можуть бути розміщені у будь-якому місці на поверхні ємності, термохромний матеріал при кімнатній температурі зовнішнього середовища та/або напою всередині ємності має вигляд матового покриття і при зниженні температури змінює колір на будь-який інший різної насиченості, залежно від температури, різні зони виконані з однакового або різного термохромного матеріалу. Наявність на поверхні ємності декількох зон з нанесеним термохромним матеріалом дає можливість покращити і урізноманітнити візуалізацію інформації про температуру напою, торговельну марку, виробника тощо. Як термохромний матеріал використовують нетоксичну, безпечну, легку у нанесенні, стійку до стирання реверсивну термохромну фарбу, яку наносять будь-яким придатним способом. Найчастіше застосовують коутінг - одну з найсучасніших технологій декорування, це повне або часткове нанесення покриття найтоншим і ідеально рівномірним шаром на поверхню скляних виробів методом статичного напилення. Фарба надходить у спеціальний розпилювач - турбодиск, в якому під дією високочастотної імпульсної гармати подрібнюється практично до молекул і в такому вигляді розпорошується в фарбувальній камері. На виході з турбо-диска частки фарби мають негативний заряд, а вироби, що надходять у фарбувальну камеру - позитивний. Завдяки статичному тяжінню частки фарби осідають на поверхні виробів ідеально рівним тонким шаром. Отримують економічне, рівномірне і стійке покриття. Ця технологія передбачає використання і термочутливих фарб, які змінюють колір при зміні температури виробу, дозволяє нанесення декількох кольорів відразу і отримання як широкого спектру кольорів, так і різних фактур - матових, глянцевих. На ємності для напою у вигляді пляшки зони з термохромного матеріалу розміщують, наприклад, таким чином: з однієї сторони на частину пляшки по всій висоті наносять термохромну фарбу, з другої сторони розміщують назву та/або торговельну марку. Причому зони можуть бути виконані з термохромної фарби, що при зміні температури, утворює різний колір або колір різної насиченості. Як ємності можуть бути використані також чарки, склянки, бокали тощо, на поверхні яких зони з термохромним покриттям змінюють колір при наповненні охолодженим напоєм. 1 UA 118318 U 5 Запропонована ємність для напоїв забезпечує покращену візуалізацію і різноманітну інформації про температуру напою, торговельну марку, виробника тощо. Джерела інформації: 1. Int. App. № WO2007001483, В31В45/00, Beverage Bottle Labels For Reducing Heat Transfer /MAGILL MONTE CHRISTOPHER [US]; HEIMBACH JEANNETTE [US]; TOMS RAY ALAN [US]; KLEIN TIMOTHY HENRY [US]; FARKAS SCOTT ANTHONY [US]. - Priority number(s): US20050692747P 20050621; US20060329827 20060110. 2. Патент України № 76824U, G01K1/04; Термочутлива мітка /Є.О.Черняк. - Заявка № U201212204; заявл. 24.10.2012; опубл. 10.01.2013, Бюл. № 1, 2013. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Ємність для напоїв, яка містить зону, виконану з термохромного матеріалу, що змінює колір під дією факторів оточуючого середовища в діапазоні температур від 3 °С до кімнатної температури, яка відрізняється тим, що на поверхні ємності розміщено щонайменше одну зону, виконану з термохромного матеріалу, який змінює колір залежно від температури напою всередині ємності, зони, виконані з термохромного матеріалу, мають довільний розмір і форму та можуть бути розміщені у будь-якому місці на поверхні ємності. 2. Ємність для напоїв за п. 1, яка відрізняється тим, що термохромний матеріал при кімнатній температурі зовнішнього середовища та/або напою всередині ємності має вигляд матового покриття і при зниженні температури змінює колір на будь-який інший різної насиченості, залежно від температури. 3. Ємність для напоїв за п. 2, яка відрізняється тим, що різні зони виконані з однакового або різного термохромного матеріалу. 25 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
