Аеротенк-відстійник

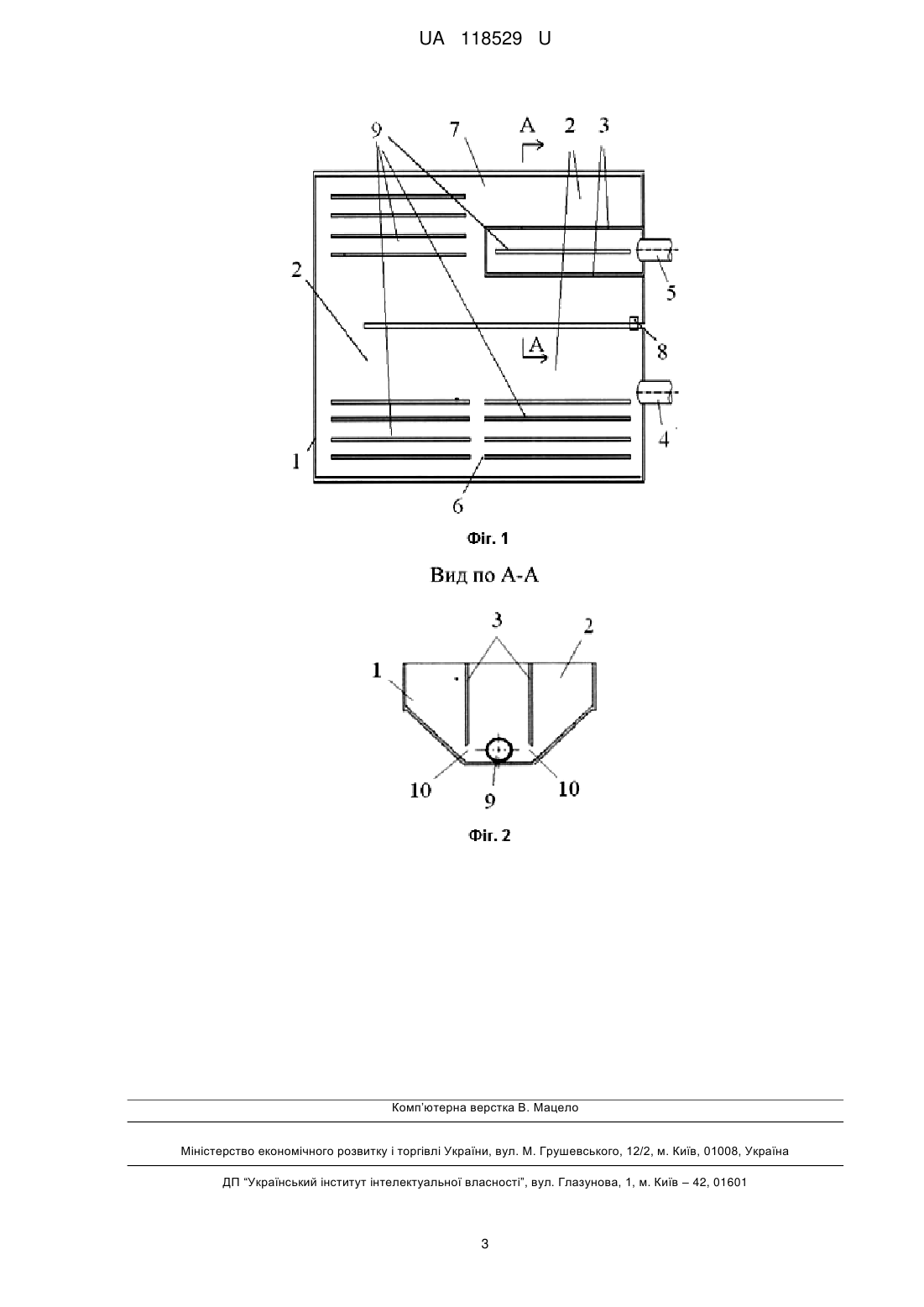

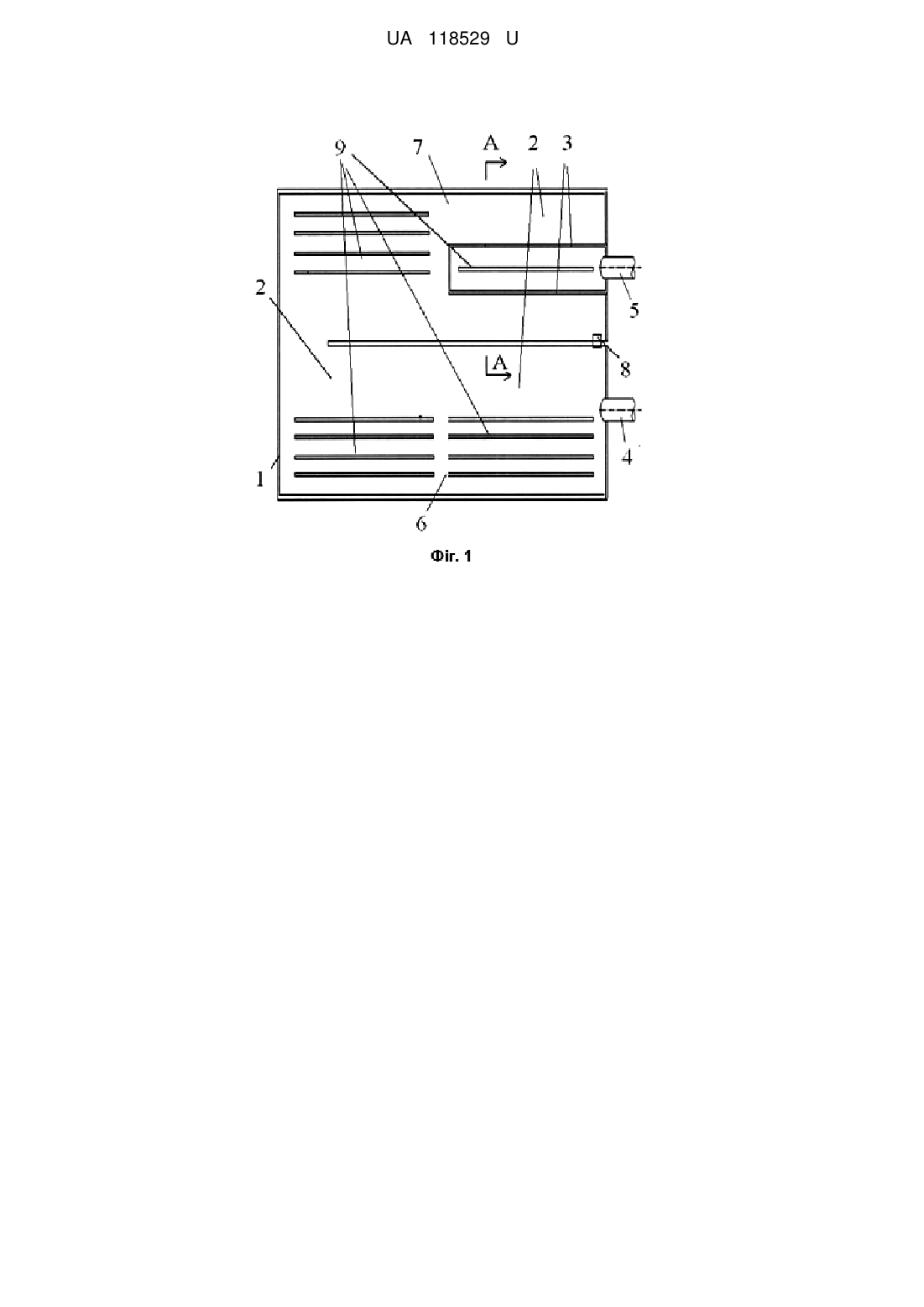

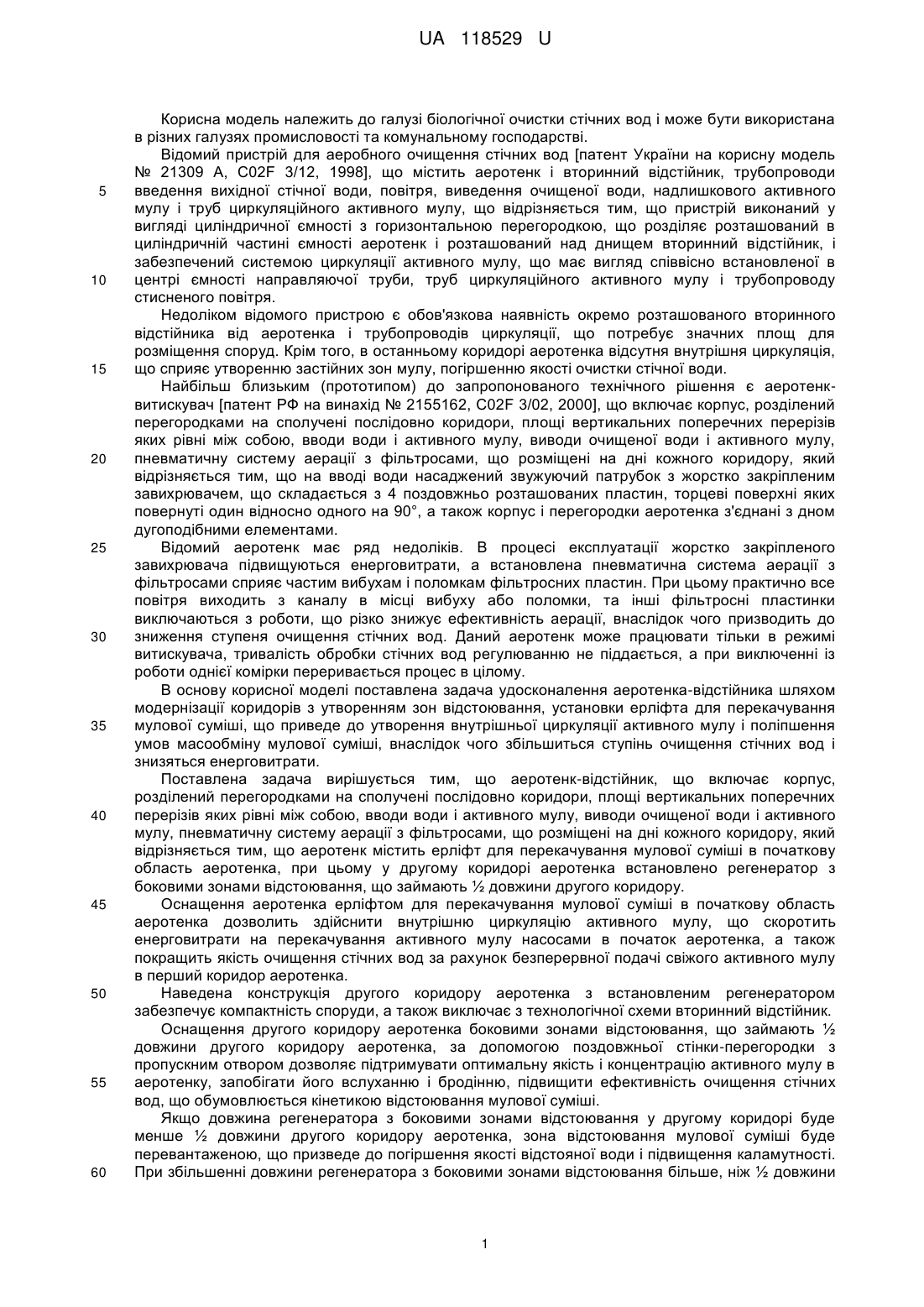

Реферат: Аеротенк-відстійник містить корпус, розділений перегородками на сполучені послідовно коридори, площі вертикальних поперечних перерізів яких рівні між собою, вводи води і активного мулу, виводи очищеної води і активного мулу, пневматичну систему аерації з фільтросами, що розміщені на дні кожного коридору. Аеротенк містить ерліфт для перекачування мулової суміші в початкову область аеротенка, при цьому у другому коридорі аеротенка встановлено регенератор з боковими зонами відстоювання, що займають ½ довжини другого коридору. UA 118529 U (54) АЕРОТЕНК-ВІДСТІЙНИК UA 118529 U UA 118529 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі біологічної очистки стічних вод і може бути використана в різних галузях промисловості та комунальному господарстві. Відомий пристрій для аеробного очищення стічних вод [патент України на корисну модель № 21309 A, C02F 3/12, 1998], що містить аеротенк і вторинний відстійник, трубопроводи введення вихідної стічної води, повітря, виведення очищеної води, надлишкового активного мулу і труб циркуляційного активного мулу, що відрізняється тим, що пристрій виконаний у вигляді циліндричної ємності з горизонтальною перегородкою, що розділяє розташований в циліндричній частині ємності аеротенк і розташований над днищем вторинний відстійник, і забезпечений системою циркуляції активного мулу, що має вигляд співвісно встановленої в центрі ємності направляючої труби, труб циркуляційного активного мулу і трубопроводу стисненого повітря. Недоліком відомого пристрою є обов'язкова наявність окремо розташованого вторинного відстійника від аеротенка і трубопроводів циркуляції, що потребує значних площ для розміщення споруд. Крім того, в останньому коридорі аеротенка відсутня внутрішня циркуляція, що сприяє утворенню застійних зон мулу, погіршенню якості очистки стічної води. Найбільш близьким (прототипом) до запропонованого технічного рішення є аеротенквитискувач [патент РФ на винахід № 2155162, C02F 3/02, 2000], що включає корпус, розділений перегородками на сполучені послідовно коридори, площі вертикальних поперечних перерізів яких рівні між собою, вводи води і активного мулу, виводи очищеної води і активного мулу, пневматичну систему аерації з фільтросами, що розміщені на дні кожного коридору, який відрізняється тим, що на вводі води насаджений звужуючий патрубок з жорстко закріпленим завихрювачем, що складається з 4 поздовжньо розташованих пластин, торцеві поверхні яких повернуті один відносно одного на 90°, а також корпус і перегородки аеротенка з'єднані з дном дугоподібними елементами. Відомий аеротенк має ряд недоліків. В процесі експлуатації жорстко закріпленого завихрювача підвищуються енерговитрати, а встановлена пневматична система аерації з фільтросами сприяє частим вибухам і поломкам фільтросних пластин. При цьому практично все повітря виходить з каналу в місці вибуху або поломки, та інші фільтросні пластинки виключаються з роботи, що різко знижує ефективність аерації, внаслідок чого призводить до зниження ступеня очищення стічних вод. Даний аеротенк може працювати тільки в режимі витискувача, тривалість обробки стічних вод регулюванню не піддається, а при виключенні із роботи однієї комірки переривається процес в цілому. В основу корисної моделі поставлена задача удосконалення аеротенка-відстійника шляхом модернізації коридорів з утворенням зон відстоювання, установки ерліфта для перекачування мулової суміші, що приведе до утворення внутрішньої циркуляції активного мулу і поліпшення умов масообміну мулової суміші, внаслідок чого збільшиться ступінь очищення стічних вод і знизяться енерговитрати. Поставлена задача вирішується тим, що аеротенк-відстійник, що включає корпус, розділений перегородками на сполучені послідовно коридори, площі вертикальних поперечних перерізів яких рівні між собою, вводи води і активного мулу, виводи очищеної води і активного мулу, пневматичну систему аерації з фільтросами, що розміщені на дні кожного коридору, який відрізняється тим, що аеротенк містить ерліфт для перекачування мулової суміші в початкову область аеротенка, при цьому у другому коридорі аеротенка встановлено регенератор з боковими зонами відстоювання, що займають ½ довжини другого коридору. Оснащення аеротенка ерліфтом для перекачування мулової суміші в початкову область аеротенка дозволить здійснити внутрішню циркуляцію активного мулу, що скоротить енерговитрати на перекачування активного мулу насосами в початок аеротенка, а також покращить якість очищення стічних вод за рахунок безперервної подачі свіжого активного мулу в перший коридор аеротенка. Наведена конструкція другого коридору аеротенка з встановленим регенератором забезпечує компактність споруди, а також виключає з технологічної схеми вторинний відстійник. Оснащення другого коридору аеротенка боковими зонами відстоювання, що займають ½ довжини другого коридору аеротенка, за допомогою поздовжньої стінки-перегородки з пропускним отвором дозволяє підтримувати оптимальну якість і концентрацію активного мулу в аеротенку, запобігати його вслуханню і бродінню, підвищити ефективність очищення стічних вод, що обумовлюється кінетикою відстоювання мулової суміші. Якщо довжина регенератора з боковими зонами відстоювання у другому коридорі буде менше ½ довжини другого коридору аеротенка, зона відстоювання мулової суміші буде перевантаженою, що призведе до погіршення якості відстояної води і підвищення каламутності. При збільшенні довжини регенератора з боковими зонами відстоювання більше, ніж ½ довжини 1 UA 118529 U 5 10 15 20 25 30 35 другого коридору, зростуть витрати на будівництво аеротенка і знизиться ступінь очищення стічної води, так як зони відстоювання будуть встановлені на місці аеробних зон. Суть корисної моделі пояснюють креслення. На фіг. 1 - двокоридорний аеротенк, вигляд зверху; Фіг. 2 - вигляд А-А на Фіг. 1. Аеротенк містить корпус 1, зони відстоювання водомулової суміші 2, вмонтований регенератор 3, що не доходить до дна корпусу 1 і має довжину, що дорівнює 1/2 довжини аеротенку, трубопроводи 4 вводу стічної води і активного мулу і трубопроводи 5 виводу очищеної води з надлишковим активним мулом, перший коридор 6, і другий коридор 7, ерліфт 8 для перекачування мулової суміші з другого коридору 7 в початкову область першого коридору 6, що утворює внутрішню циркуляцію активного мулу, пневматичну систему аерації 9 з фільтросами, при цьому регенератор 3 утворює біля дна другого коридору 7 наскрізний отвір 10 для циркуляції водомулової суміші. Запропонований аеротенк-відстійник працює наступним чином. Стічна вода після пісколовки і первинного відстійника по трубопроводу 4 вводу стічної води і активного мулу, через корпус 1 аеротенка подається в перший коридор 6, змішується з активним мулом і зрошується повітрям через пневматичну систему аерації 9 з фільтросами, з якої подається стиснене повітря. Активний мул в перший коридор 6 подається за допомогою ерліфта 8. Стічна вода самопливом надходить в другий коридор 7 аеротенка, де в аеробному режимі очищується за допомогою системи аерації 9. Рух водомулової суміші вздовж регенератора 3 супроводжується її опусканням через наскрізний отвір 10, що розташований біля дна другого коридору 7. До того ж, потік суміші, що опускається вниз, прискорюється завдяки тому, що з нього відокремлюються бульбашки повітря. В анаеробних зонах циркуляція водомулової суміші забезпечується за рахунок руху в придонній товщі рідини після витікання циркуляційного потоку з отвору 10, що утворений під регенератором 3, за схемою "витікання зпід щита". Швидкість цього потоку є основною для гарантованого втримання твердої фази водомулової суміші в зонах дефіциту кисню в плаваючому стані. В бокових зонах відстоювання регенератора 3 утворюються умови для процесу нітри-денітрифікації, відбувається відстоювання очищеної води і ця вода безперервно витікає з аеротенка через трубопроводи 5 виводу очищеної води. Таким чином, використання аеротенка-відстійника в технології біологічного очищення стічних вод дозволить збільшити до оптимуму концентрацію активного мулу в аеротенку, утворити внутрішню циркуляцію активного мулу, що інтенсифікує процес масообміну в системі рідина-мул-повітря, знизити енерговитрати, отримати високу ступінь очищення стічної води. Промислова реалізація пропонованого аеротенка-відстійника може бути здійснена без великомасштабної реконструкції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Аеротенк-відстійник, що містить корпус, розділений перегородками на сполучені послідовно коридори, площі вертикальних поперечних перерізів яких рівні між собою, вводи води і активного мулу, виводи очищеної води і активного мулу, пневматичну систему аерації з фільтросами, що розміщені на дні кожного коридору, який відрізняється тим, що аеротенк містить ерліфт для перекачування мулової суміші в початкову область аеротенка, при цьому у другому коридорі аеротенка встановлено регенератор з боковими зонами відстоювання, що займають ½ довжини другого коридору. 2 UA 118529 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
