Радіальний відстійник для відстоювання мулової суміші

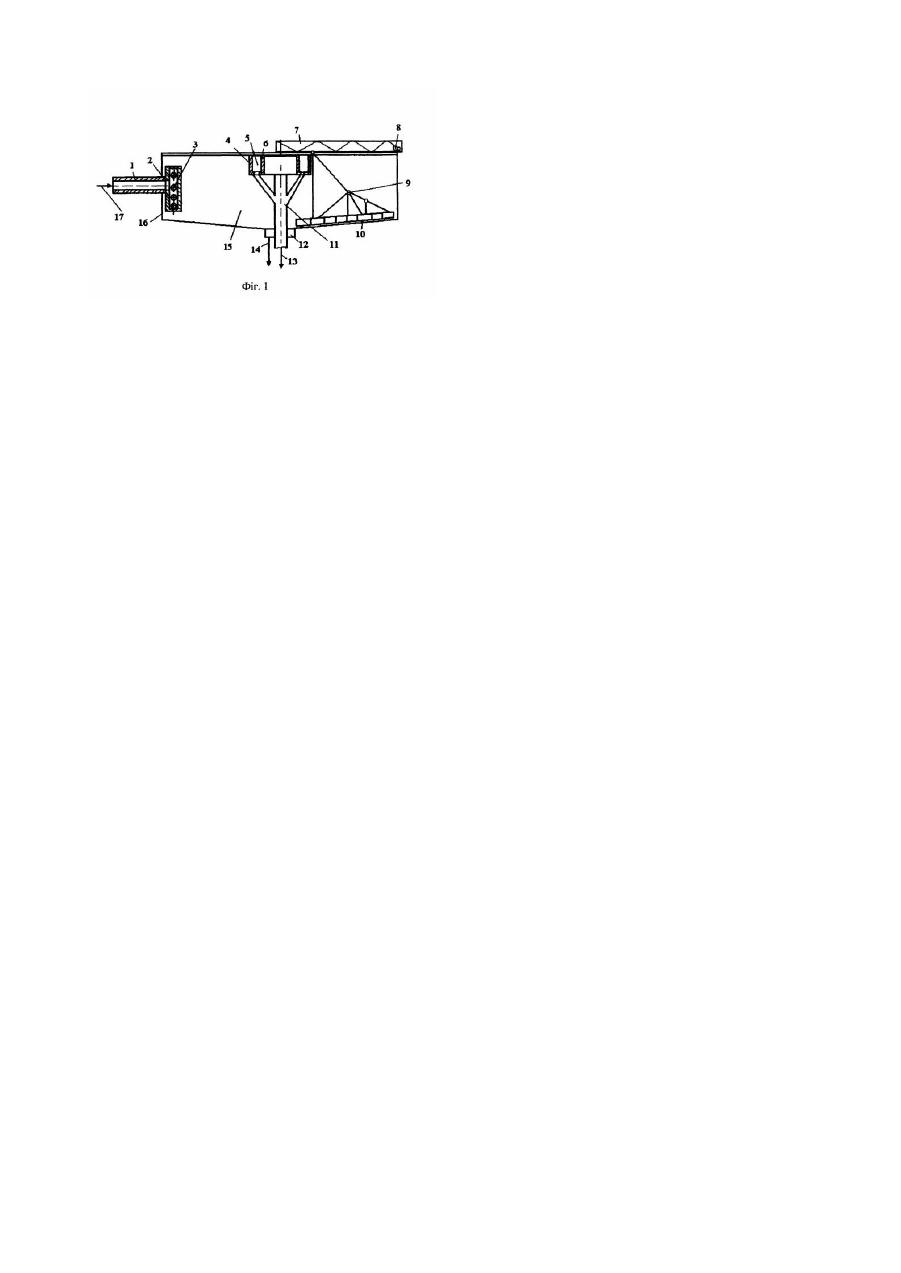

Винахід відноситься до пристроїв для гравітаційного відстоювання рідин і може бути використаний при біологічному очищенні побутових стічних вод. Відомий радіальний відстійник для відстоювання мулової суміші, що містить чашоподібний корпус і скребковий механізм для переміщення мулового осаду від периферії до центра відстійника, центральний круговий лоток для введення мулової суміші і периферійний лоток для випуску відстояної води [С.В. Яковлев, Я.А. Карелин, Ю. М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: С тройиздат, 1985, с.66]. У відомому радіальному відстійнику для відстоювання мулової суміші мулова суміш надходить у зону відстоювання з великими швидкостями, що не дозволяє мати високу пропускну здатність апарата. Найбільш близьким по своїй сутності і результату, що досягається, є радіальний відстійник для відстоювання мулової суміші, який містить чашоподібний корпус, скребковий механізм, канал уведення вихідної мулової суміші і водозбірний кільцевий лоток, розташований у центрі відстійника і обладнаний переливними стінками і дренажними трубами [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.71-72]. У відомому пристрої має місце велика витрата електроенергії для переміщення шкребків, що ще більш зростає при підвищеному змісті мулу у ви хідної мулової суміші, яка надходить у відстійник, тому що при цьому збільшується маса переміщуваного мулового осаду. В основу винаходу поставлена задача удосконалення радіального відстійника для відстоювання мулової суміші, у якому канал подачі вихідної мулової суміші обладнаний розподільною трубою, що забезпечує круговий рух водного потоку і за рахунок цього знижується витрата енергії на привід скребкового механізму. Поставлена задача вирішується тим, що в радіальному відстійнику для відстоювання мулової суміші, який містить чашоподібний корпус, скребковий механізм, який включає ферму з розташованим на ній електроприводом, і шкребки, з'єднані з фермою тягами, канал подачі мулової суміші і водозбірний кільцевий лоток з переливними стінками і дренажними трубами, розташований у центральній частині відстійника, канал подачі вихідної мулової суміші на вході у відстійник постачений вертикально розташованою розподільною трубою, на бічній поверхні якої виконані отвори для випуску мулової суміші убік напрямку руху шкребків. При роботі відстійника зазначеної конструкції мулова суміш при вході в басейн відстійника буде створювати круговий рух водяного потоку в зоні відстоювання і тим самим полегшувати переміщення шкребків. Схематичне зображення радіального відстійника для відстоювання мулової суміші показано на фіг.1 (вертикальний розріз). Радіальний відстійник для відстоювання мулової суміші має канал 1 подачі вихідної мулової суміші, вертикальну розподільну трубу 2 з випускними отворами 3, зовнішню зливальну стінку 4 водозбірні кільцеві лотки 5, внутрішню зливальну стінку 6, скребковий механізм, що складається з ферми 7, електропривода 8, тяг 9 і шкребків 10, дренажну трубу 11 для ви ходу відстояної води, приямок 12 для збору мулового осаду, тр убопровід 13 висновку відстояної води, трубопровід 14 виводу мулового осаду, басейн 15 відстійника, чашоподібний корпус 16 відстійника, трубопровід 17 уведення мулової суміші. Радіальний відстійник для відстоювання мулової суміші працює таким чином. Потік мулової суміші по трубопроводу 17 самопливом надходить безупинно в канал 1, з якого попадає у вертикальну розподільну трубу 2, відкіля по випускних отворах 3 ви ходить у басейн 15 для відстоювання, що знаходиться в чашоподібному корпусі 16 відстійника. З потоку мулової суміші муловий осад опускається на дно відстійника за рахунок гравітаційних сил і мулови х шкребків 10, об'єднаних з фермою 7 тягами 9, за допомогою електропривода 8 згрібається до центра відстійника в приямок 12 і безупинно виводиться по підземному трубопроводі 14 за межі відстійника. Відстояна вода, що вивільняється з мулової суміші, перетікає через зовнішню 4 і внутрішню 6 переливні стінки в збірний кільцевий лоток 5, з якого по дренажній трубі 11 і далі по трубопроводу 13 самопливом виходить за межі відстійника. Напрямок руху потоку мулової суміші на виході з випускних отворів 3 збігається з напрямком переміщення шкребків 10. Завдяки такому збігу кінетична енергія мулової суміші використовується для створення кругового руху усієї водяної маси в басейні 15, тим самим полегшується переміщення шкребків по відстійнику і представляється можливість для значного зниження витрати електроенергії на привід скребкового механізму. Наприклад, у відомому пристрої - радіальному відстійнику діаметром 40м при подачі мулової суміші 2500м 3/год у відстійник по каналі діаметром 1,1м, розподільній трубі діаметром 1,1м і сумарному перетині отворів 1,1м 2 лінійна швидкість виходу м улової суміші з отворів складе 2400м/год., у той час як швидкість руху шкребків складає на практиці 1,86об/год чи 234м/год. З урахуванням місцевих опорів і сил тертя швидкість обертання мулової суміші у відстійнику по зовнішньому радіусі басейна складе 600м/год. Це доводить, що застосування даного винаходу дозволяє знизити витрату електроенергії на згрібання мулового осаду від периферії до центра відстійника в 2 рази. Можливість досягнення окружної швидкості руху води 600м/год. доведена на моделі, що має діаметр 1,5м і висоту 0,6м.
