Радіальний відстійник для відстоювання мулової суміші

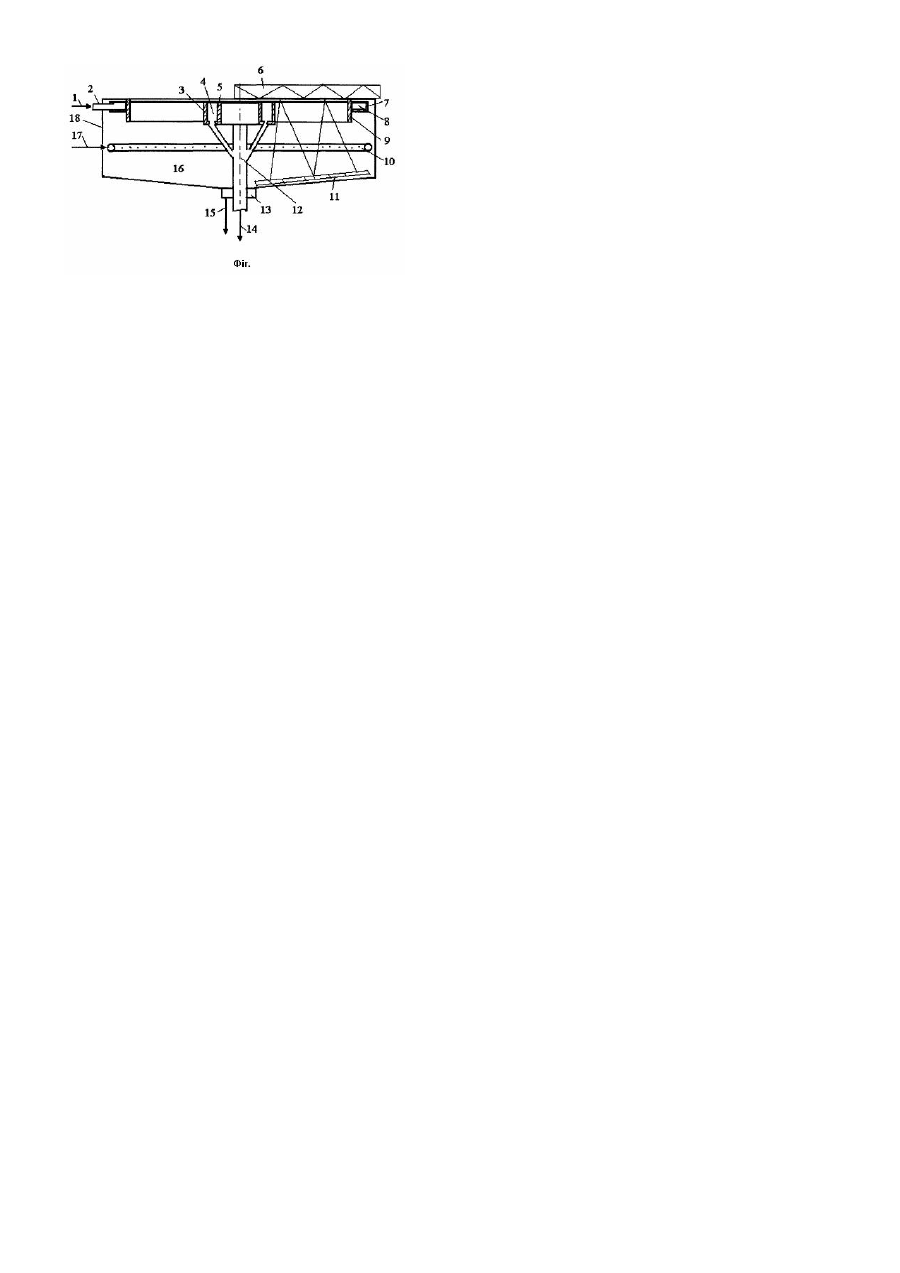

Винахід відноситься до пристроїв для гравітаційного відстоювання рідин і може бути використаний при біологічному очищенні побутових стічних вод. Відомий радіальний відстійник для відстоювання мулової суміші, що містить чашоподібний корпус і постачений скребковим механізмом для переміщення мулу від периферії до центра відстійника, центральний круговий лоток для введення мулової суміші і периферійний лоток для виводу відстояної води [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.66]. У відомому радіальному відстійнику мулова суміш надходить у зону відстоювання з великими швидкостями, що не дозволяє мати високу пропускну здатність апарата. Найбільш близьким по своїй сутності і результату, що досягається, є радіальний відстійник для відстоювання мулової суміші, який містить чашоподібний корпус, усередині якого розташовані скребковий механізм, розподільчий периферійний кільцевий лоток з зовнішньою напівзануреною зливальною стінкою і внутрішнім бортом, розташований у стінки корпуса і обладнаний трубопроводом подачі вихідної мулової суміші і водозбірний кільцевий лоток з переливними стінками і дренажною трубою, розташований у центральній частині відстійника [С.В. Яковлев, Я.А. Карелин, Ю.М. Ласков, Ю.В. Воронов. Очистка производственных сточных вод. - М.: Стройиздат, 1985, с.71-72]. У відомому пристрої при підвищенні вмісту мулу в мулової суміші із за нестачі розчиненого кисню ступень відстоювання знижується, за рахунок цього спостерігається збільшення виносу завислих речовин з відстояною водою до недопустимої межі. А при малому вмісту мулової суміші виявляється недостатньою ступінь біологічного очищення стічних вод. В основу винаходу поставлена задача удосконалення радіального відстійника для відстоювання мулової суміші, у якому встановлений кільцевий перфорований трубчастий аератор насичує мулову суміш киснем повітря, підтримуючи життя мікроорганізмів, які підвищують здібність активного мулу до осідання, за рахунок цього забезпечується можливість вводу у відстійник мулової суміші з підвищеним вмістом мулу і тим самим підтримувати більш високий ступінь очищення стічних вод. Поставлена задача вирішується тим, що радіальний відстійник для відстоювання мулової суміші, що містить чашоподібний корпус, усередині якого розміщені скребковий механізм, розподільчий периферійний кільцевий лоток з зовнішньою напівзануреною зливальною стінкою і внутрішнім бортом, розташований біля стінки корпуса і обладнаний трубопроводом подачі вихідної мулової суміші і водозбірний кільцевий лоток з переливними стінками і дренажною трубою, розташований у центральній частині відстійника, обладнаний кільцевим перфорованим трубчастим аератором, встановленим нижче кільцевих лотків коаксиально корпусу біля його стінки на 1/3-1/4 її висоти і з'єднаним трубопроводом з джерелом повітря. При роботі відстійника вказаної конструкції з аератора буде виходить повітря у вигляді невеличких краплинок, котрі будуть спливати і створювати потік води наверх. Одночасно кисень з повітря частково буде розчинятися у воді, тим самим підтримуючи життя мікроорганізмів, які підвищують здібність активного мулу до осідання. Схематичне зображення радіального відстійника для відстоювання мулової суміші показано на фіг. (вертикальний розріз). Радіальний відстійник для відстоювання мулової суміші має трубопровід 1 подачі вихідної мулової суміші, муловхідний канал 2, зовнішню зливальну стінку 3 водозбірного кільцевого лотка 4, внутрішню зливальну стінку 5, скребковий механізм 6 для переміщення мулового осаду від периферії до центру відстійника, зовнішню переливну стінку 7, розподільчій кільцевий лоток 8, напівзанурену стінку 9, кільцевий перфорований трубчастий аератор 10, мулові скребачки 11, дренажну трубу 12 для виходу відстояної води, приямок 13, трубопровід 14 виводу відстояної води, підземний трубопровід 15 виводу мулового осаду, басейн 16, трубопровід 17 подачі повітря, з'єднаний з джерелом повітря, чашоподібний корпус 18. Радіальний відстійник для відстоювання мулової суміші працює таким чином. Потік мулової суміші по трубопроводі 1 самопливом надходить безупинно у канал 2, з якого потрапляє в розподільчий кільцевий лоток 8, розподіляється по цьому лотку і перетікає через напівзанурену перегородку 7 і попадає в басейн 16 для відстоювання. Напівзанурена стінка 9 перешкоджає прямому влученню мулової суміші з лотка 8 у басейн 16. З потоку мулової суміші муловий осад опускається на дно відстійника за рахунок гравітаційних сил і за допомогою мулових скребачок 11, поєднаних з скребковим механізмом 6, згрібається до центра відстійника в приямок 13 і безупинно виводиться по підземному трубопроводі 15 за межі відстійника. Відстояна вода, яка визволяється з мулової суміші, перетікає через зовнішню 3 і внутрішню 5 переливні стінки у збірний кільцевий лоток 4, з якого по дренажній трубі 12 і далі по трубопроводі 14 виходить за межі відстійника. Повітря через трубопровід 17 під тиском входить до кільцевого перфорованого трубчастого аератора 10, рівномірно розподіляється в ньому і малими пухирцями змішується з мулової сумішшю, насичує воду розчиненим киснем, який підтримує життя мікроорганізмів у басейні 16 відстійника. За допомогою пухирців повітря в басейні створюється внутрішня циркуляція мулової суміші і тому насичення води киснем відбувається у об'ємі всього басейна 16. Розчинений кисень підтримує життя мікроорганізмів і робить мул більш здатним до осадження. Таким чином за рахунок розчиненого кисню забезпечується можливість вводу у відстійник мулової суміші з підвищеним вмістом мулу і тим самим підтримувати більш високий ступінь очищення стічних вод. Занадто велика подача повітря у відстійник небажана тому, що це може призвести до появи турбулентного режиму руху мулової суміші в басейні відстійника і зниження ступені відстоювання. При розташуванні кільцевого перфорованого трубчастого аератора 10 вище, ніж 1/3 висоти корпуса, буде недостатнім розчинення кисню у воді і низький ступінь корисного використання повітря. Розташування аератора нижчі ніж 1/4 висоти корпуса відстійника неможливе із за конструктивних міркувань. Наприклад, у відомому пристрої - радіальному відстійнику діаметром 40м при подачі мулової суміші 2500м3/год і питомій витраті повітря 0,2м3/м3 забезпечується можливість підвищення вмісту мулу в вихідній муловій суміші в 2 рази. Це в свою чергу призводить до збільшення ступеню очистки стічних вод на 20%. Запропонована конструкція радіального відстійника успішно випробувана на моделі, що має діаметр 1,5м і висоту 0,6м.
