Спосіб роботи з портативною станцією супутникової системи зв’язку

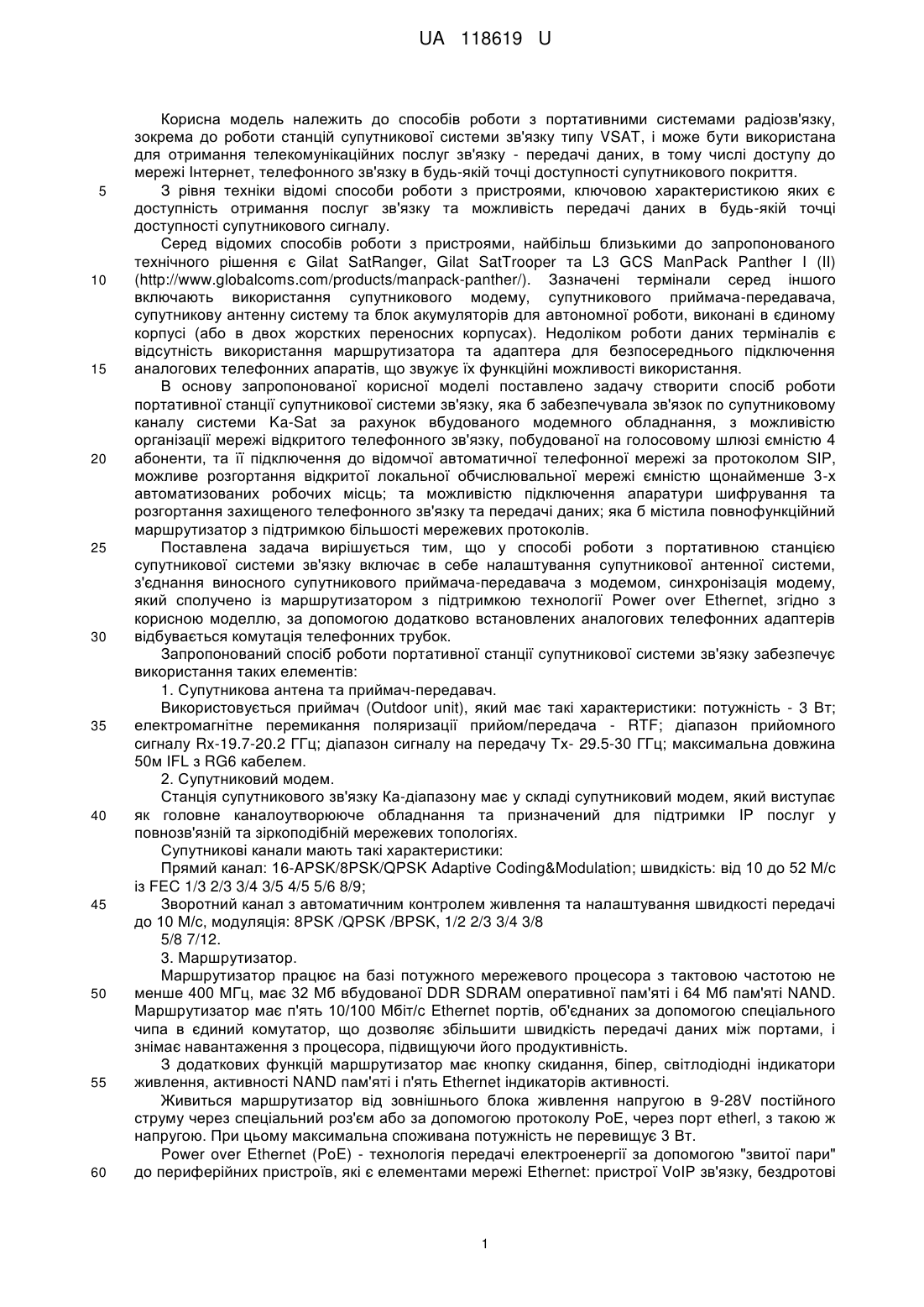

Реферат: Спосіб роботи з портативною станцією супутникової системи зв'язку включає в себе налаштування супутникової антенної систем та з'єднання виносного супутникового приймачапередавача з модемом, синхронізація модему, який сполучено із маршрутизатором з підтримкою технології Power over Ethernet. За допомогою додатково встановлених аналогових телефонних адаптерів здійснюють комутацію телефонних трубок. UA 118619 U (54) СПОСІБ РОБОТИ З ПОРТАТИВНОЮ СТАНЦІЄЮ СУПУТНИКОВОЇ СИСТЕМИ ЗВ'ЯЗКУ UA 118619 U UA 118619 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів роботи з портативними системами радіозв'язку, зокрема до роботи станцій супутникової системи зв'язку типу VSAT, і може бути використана для отримання телекомунікаційних послуг зв'язку - передачі даних, в тому числі доступу до мережі Інтернет, телефонного зв'язку в будь-якій точці доступності супутникового покриття. З рівня техніки відомі способи роботи з пристроями, ключовою характеристикою яких є доступність отримання послуг зв'язку та можливість передачі даних в будь-якій точці доступності супутникового сигналу. Серед відомих способів роботи з пристроями, найбільш близькими до запропонованого технічного рішення є Gilat SatRanger, Gilat SatTrooper та L3 GCS ManPack Panther I (II) (http://www.globalcoms.com/products/manpack-panther/). Зазначені термінали серед іншого включають використання супутникового модему, супутникового приймача-передавача, супутникову антенну систему та блок акумуляторів для автономної роботи, виконані в єдиному корпусі (або в двох жорстких переносних корпусах). Недоліком роботи даних терміналів є відсутність використання маршрутизатора та адаптера для безпосереднього підключення аналогових телефонних апаратів, що звужує їх функційні можливості використання. В основу запропонованої корисної моделі поставлено задачу створити спосіб роботи портативної станції супутникової системи зв'язку, яка б забезпечувала зв'язок по супутниковому каналу системи Ka-Sat за рахунок вбудованого модемного обладнання, з можливістю організації мережі відкритого телефонного зв'язку, побудованої на голосовому шлюзі ємністю 4 абоненти, та її підключення до відомчої автоматичної телефонної мережі за протоколом SIP, можливе розгортання відкритої локальної обчислювальної мережі ємністю щонайменше 3-х автоматизованих робочих місць; та можливістю підключення апаратури шифрування та розгортання захищеного телефонного зв'язку та передачі даних; яка б містила повнофункційний маршрутизатор з підтримкою більшості мережевих протоколів. Поставлена задача вирішується тим, що у способі роботи з портативною станцією супутникової системи зв'язку включає в себе налаштування супутникової антенної системи, з'єднання виносного супутникового приймача-передавача з модемом, синхронізація модему, який сполучено із маршрутизатором з підтримкою технології Power over Ethernet, згідно з корисною моделлю, за допомогою додатково встановлених аналогових телефонних адаптерів відбувається комутація телефонних трубок. Запропонований спосіб роботи портативної станції супутникової системи зв'язку забезпечує використання таких елементів: 1. Супутникова антена та приймач-передавач. Використовується приймач (Outdoor unit), який має такі характеристики: потужність - 3 Вт; електромагнітне перемикання поляризації прийом/передача - RTF; діапазон прийомного сигналу Rx-19.7-20.2 ГГц; діапазон сигналу на передачу Тх- 29.5-30 ГГц; максимальна довжина 50м IFL з RG6 кабелем. 2. Супутниковий модем. Станція супутникового зв'язку Ка-діапазону має у складі супутниковий модем, який виступає як головне каналоутворююче обладнання та призначений для підтримки IP послуг у повнозв'язній та зіркоподібній мережевих топологіях. Супутникові канали мають такі характеристики: Прямий канал: 16-APSK/8PSK/QPSK Adaptive Coding&Modulation; швидкість: від 10 до 52 М/с із FEC 1/3 2/3 3/4 3/5 4/5 5/6 8/9; Зворотний канал з автоматичним контролем живлення та налаштування швидкості передачі до 10 М/с, модуляція: 8PSK /QPSK /BPSK, 1/2 2/3 3/4 3/8 5/8 7/12. 3. Маршрутизатор. Маршрутизатор працює на базі потужного мережевого процесора з тактовою частотою не менше 400 МГц, має 32 Мб вбудованої DDR SDRAM оперативної пам'яті і 64 Мб пам'яті NAND. Маршрутизатор має п'ять 10/100 Мбіт/с Ethernet портів, об'єднаних за допомогою спеціального чипа в єдиний комутатор, що дозволяє збільшити швидкість передачі даних між портами, і знімає навантаження з процесора, підвищуючи його продуктивність. З додаткових функцій маршрутизатор має кнопку скидання, біпер, світлодіодні індикатори живлення, активності NAND пам'яті і п'ять Ethernet індикаторів активності. Живиться маршрутизатор від зовнішнього блока живлення напругою в 9-28V постійного струму через спеціальний роз'єм або за допомогою протоколу РоЕ, через порт etherl, з такою ж напругою. При цьому максимальна споживана потужність не перевищує 3 Вт. Power over Ethernet (PoE) - технологія передачі електроенергії за допомогою "звитої пари" до периферійних пристроїв, які є елементами мережі Ethernet: пристрої VoIP зв'язку, бездротові 1 UA 118619 U 5 10 15 20 25 30 35 40 45 50 55 мережеві адаптери та точки доступу, вебкамери, тощо 4, Телефонний адаптер (4 FXS порти, 2НТ 702). В заявленому способі використання портативної станції використовується потужний аналоговий телефонний адаптер (АТА) наступного покоління, що працює по IP-протоколу, і який має компактні розміри, високу якість звуку, розширену функціональність, надійний захист та належну керованість. НТ702 є 2-портовими аналоговими телефонними адаптерами для надання послуг по IP- телефонії, що мають такі технічні характеристики: 2 FXS портів для НТ702 функції телефонії, серед яких АВН, повідомлення про виклик, що надійшов в стані розмови, тристоронній конференцзв'язок, перевід дзвінка, переадресація дзвінка, заборона вхідних дзвінків, індикація нового голосового повідомлення, голосові підказки з підтримкою декількох мов, факс стандарту Т.38, гнучкий порядок набору, підтримку комплексних голосових кодеків, включаючи G.711 з доповненням І / II, G.723.1, G.729A / В, G.726, iLBC, захист голосу / даних від прослуховування на основі TLS / SRTP / HTTPS, автоматичне резервування з використанням TR069 і HTTP / HTTPS / TFTP; VoIP- шлюз; Аудіокодеки G.711 з доповненням І (PLC) і доповненням II (VAD / CNG), G.723.1, G.729A / В, G.726; iLBC, динамічний буфер коливань затримки, вдосконалене придушення ехосигналів в лінії. Додаткові можливості: відображення або блокування номера абонента, повідомлення про виклик, що надійшов в стані розмови, перевід дзвінка за допомогою кнопки Flash, сліпий перевід дзвінка, супроводжуваний перевід дзвінка, переадресація, утримання, заборона вхідних дзвінків, тристоронній конференцзв'язок, факс по IP, факс-реле третьої групи стандарту Т.38 з підтримкою швидкості передачі даних до 14.4 кбіт/ з автоперемиканням в G.711 для проходу факсу, дальність дзвінка для ближнього/дальнього зв'язку - 3REN: До 1км на 24 AWG лінії АВН Bellcore Туре 1 & 2, ETSI, ВТ, NTT, і DTMF-based CID; Мережеві протоколи: TCP / UDP / IP, RTP / RTCP, HTTP / HTTPS, ARP / RARP ICMP, DNS, DHCP, NTP, TFTP, TELNET, PPPoE, STUN, SIP (RFC3261), SIP no TCP / TLS, SRTP, TR069, QoS, Layer 2 (802.1Q VLAN / 802. lp) і Layer 3 (ToS, DiffServ, MPLS) QoS, Метод DTMF In-Audio, RFC2833 та / або SIP INFO. Суть корисної моделі пояснюється кресленням, де зображено загальна принципова схема здійснення способу роботи з портативною станцією супутникової системи зв'язку; Спосіб роботи з портативною станцією супутникової системи зв'язку, згідно із заявленою корисною моделлю, здійснюють таким чином. Перед початком роботи станцію встановлюють горизонтально. Відкривають кришку та проводять зовнішній огляд обладнання, що включає огляд на наявність зовнішніх механічних пошкоджень (вм'ятин, ушкоджень лакофарбового покриття, тріщин, подряпин). Переконуються у відсутності сторонніх предметів усередині мобільного боксу, в який вмонтовано станцію. Переконуються, що тумблер живлення знаходиться в положенні "0". Підключають провідники: ланцюг заземлення до відповідної клеми заземлення; ланцюг живлення. Перевіряють якість виконаних дій шляхом зовнішнього огляду на предмет: надійності контактного з'єднання дроту заземлення з клемою заземлення; надійність та правильність підключення ланцюгів живлення. Переводять тумблер живлення станції в положення "І". Пересвідчуються, що блакитні світлодіоди функціонування телекомунікаційного обладнання та один з світлодіодів стану акумуляторної батареї світяться. Для заряду акумуляторної батареї від джерела живлення 220В підключають кабель живлення до роз'єму: 220VAC. При цьому засвітиться світлодіод "Заряд АБ". Заряд контролюють по світлодіодам стану акумуляторної батареї. Визначають кут місця, азимут і колір променя супутника Ka-Sat. Налаштування антени можна проводити за звуковою індикацією передавача. При наближенні до точного налаштування частота звукових сигналів збільшується, при видаленні від напрямку на супутник частота сигналів зменшується. Розкладають антену на триноги та визначають елевацію і азимут. Підключають до системи та налаштовують персональний комп'ютер. З'єднують передавач з радіочастотним виходом на модемі. Вибирають промінь супутника Ka-Sat. Встановлюють кут місця і здійснюють пошук сигналу зі супутника, після чого виконують точне налаштування по азимуту та куту місця. Потім синхронізують модем і активують з'єднання для передачі даних або голосу. Сигнал, отриманий виносним супутниковим приймачем-передавачем, через супутникову антенну систему, за допомогою супутникового модему, кабелем RG-6 передається до подальшої середи його розповсюдження. Супутниковий модем через вхід RJ45 #1 сполучається з маршрутизатором. За допомогою маршрутизатора через його входи RJ45 #4 та #5 забезпечується робота внутрішньої локальної мережі та її доступ до мережі Інтернет. Через входи RJ45 #2 та #3 маршрутизатора під'єднуються два аналогових телефонних адаптери, через входи RJ11 яких комутують до чотирьох телефонних трубок. Після закінчення прийому/передачі даних виконують відключення станції та її складання в зворотному порядку. 2 UA 118619 U 5 Таким чином, запропонований спосіб роботи з портативною станцією супутникової системи зв'язку дозволяє за рахунок вбудованого модемного обладнання та наявності повнофункційного маршрутизатора з підтримкою більшості мережевих протоколів та аналогового телефонного адаптера, забезпечити автономну роботу по каналу супутникового зв'язку системи Ka-Sat з можливістю передачі даних та організації мережі відкритого телефонного зв'язку, побудованої на голосовому шлюзі ємністю 4 абоненти та її підключення за протоколом SIP до відомчої автоматичної телефонної мережі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб роботи з портативною станцією супутникової системи зв'язку, який включає в себе налаштування супутникової антенної систем та з'єднання виносного супутникового приймачапередавача з модемом, синхронізація модему, який сполучено із маршрутизатором з підтримкою технології Power over Ethernet, який відрізняється тим, що за допомогою додатково встановлених аналогових телефонних адаптерів здійснюють комутацію телефонних трубок. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
